搅拌器对于我们来说可能有点陌生，生活中，我们没有直接接触过这一方面的知识，但是，搅拌器的使用已经渗入到各个行业中，并且给生产方面带来了极大的便利。
本文主要从以下几个方面介绍搅拌器：
1型式及简介
（1）平直叶桨式搅拌器
     平直叶桨式搅拌器有平直叶整体桨式（HG5-220_65）PJ和平直叶可拆桨式(HG5_220_65)PCJ两种。其中平直叶可拆桨式是最基本的一种桨型，低速时为水平环流型，层流区操作：高速时为径流型。有挡板时，功率准数值NP明显上升，为上下循环流，湍流加强，适用于低粘度液的混合、分散、固体悬浮、传热、液相反应等过程。μ<2000cP，n=1~100rpm，V=1~50m/s。常用规格DJ/D=0.35~0.8，b/DJ=0.10~0.25.当DJ/D=0.9以上时可设置多层桨叶，适用于高粘度液搅拌；降低桨叶离底部高度可作刮板用，防止重组份沉附底部。有用于悬浮、结晶与萃取等过程。

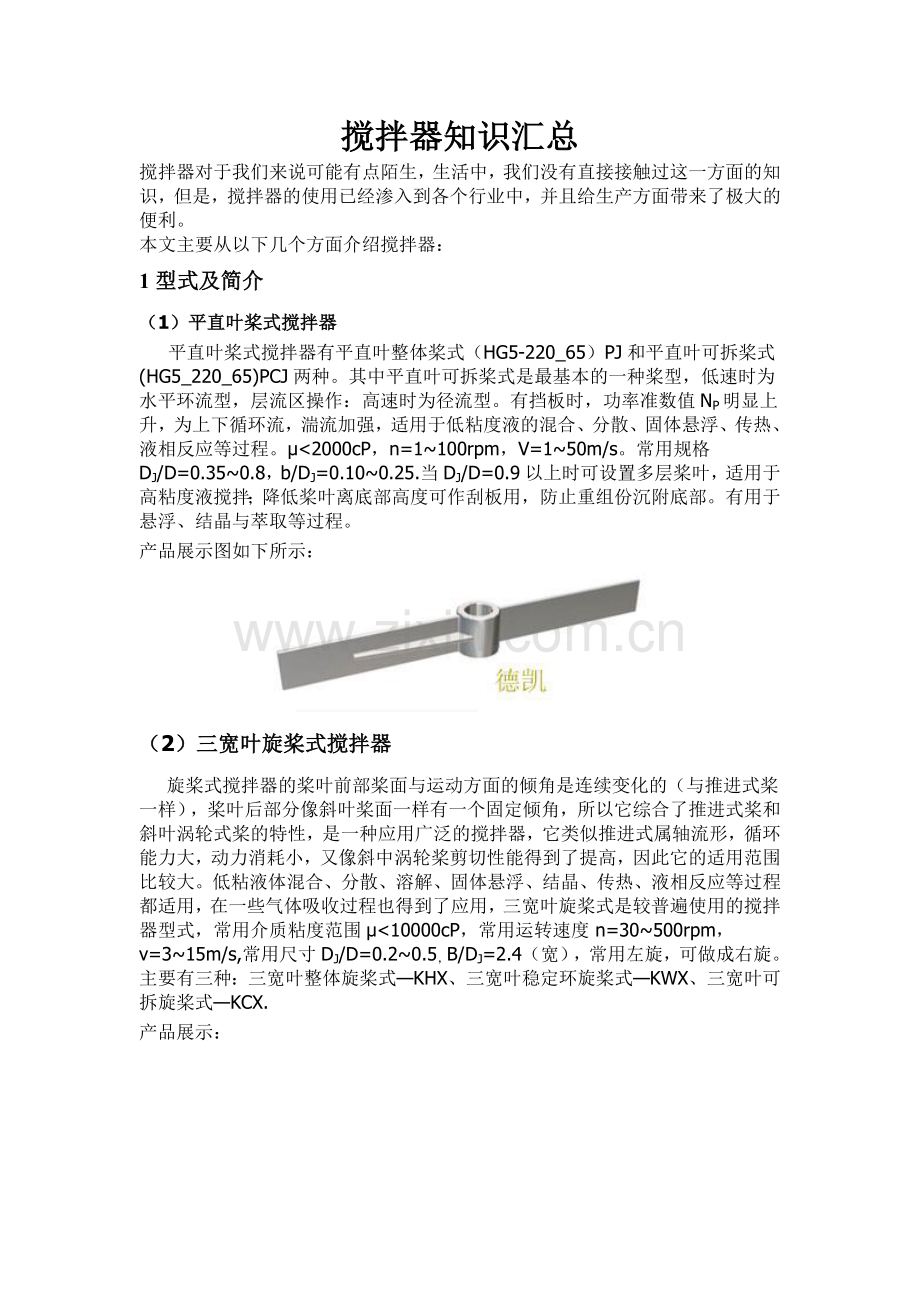

产品展示图如下所示：

（2）三宽叶旋桨式搅拌器
      旋桨式搅拌器的桨叶前部桨面与运动方面的倾角是连续变化的（与推进式桨一样），桨叶后部分像斜叶桨面一样有一个固定倾角，所以它综合了推进式桨和斜叶涡轮式桨的特性，是一种应用广泛的搅拌器，它类似推进式属轴流形，循环能力大，动力消耗小，又像斜中涡轮桨剪切性能得到了提高，因此它的适用范围比较大。低粘液体混合、分散、溶解、固体悬浮、结晶、传热、液相反应等过程都适用，在一些气体吸收过程也得到了应用，三宽叶旋桨式是较普遍使用的搅拌器型式，常用介质粘度范围μ<10000cP，常用运转速度 n=30~500rpm，v=3~15m/s,常用尺寸DJ/D=0.2~0.5，B/DJ=2.4（宽），常用左旋，可做成右旋。主要有三种：三宽叶整体旋桨式—KHX、三宽叶稳定环旋桨式—KWX、三宽叶可拆旋桨式—KCX.

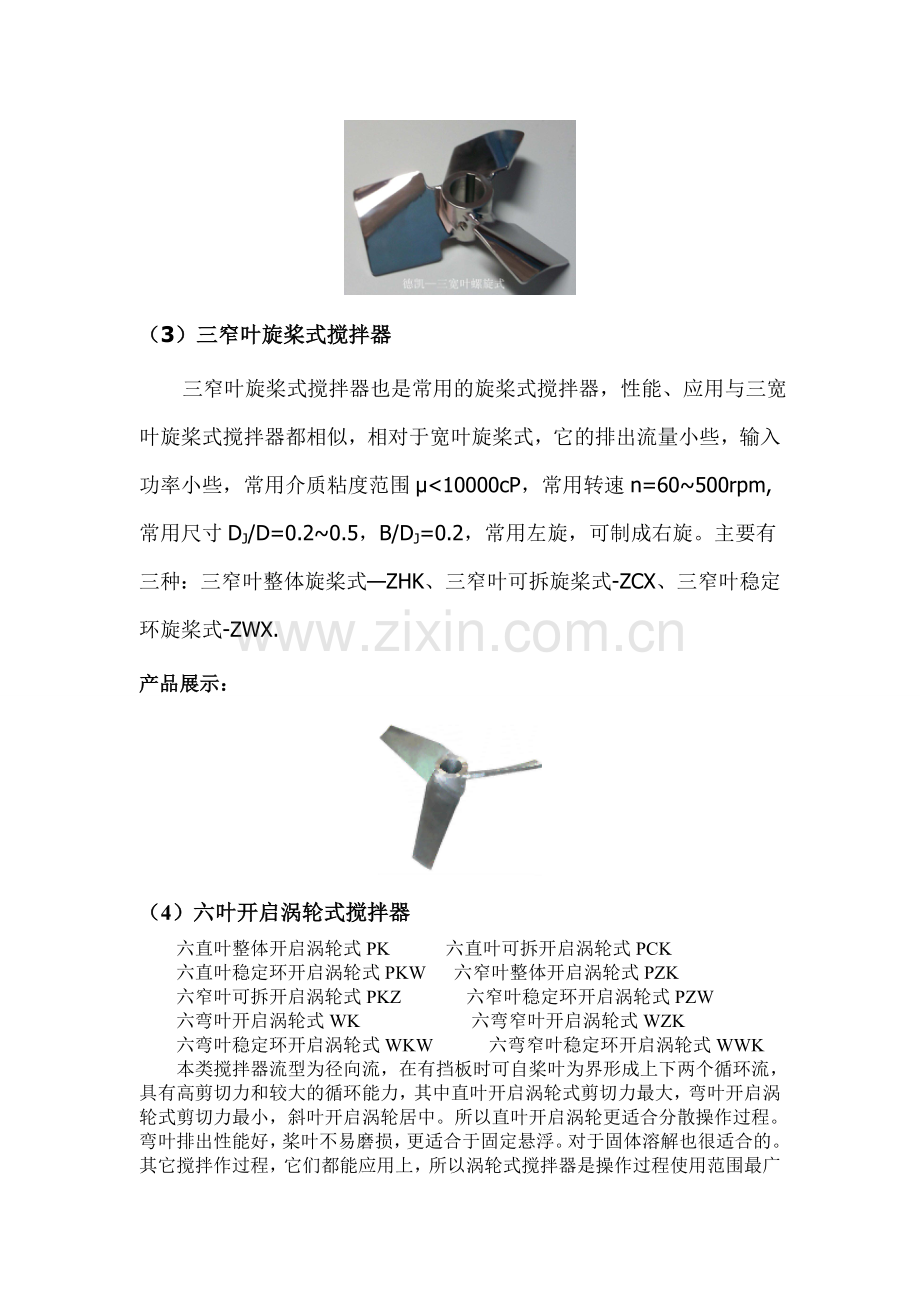

产品展示：

（3）三窄叶旋桨式搅拌器
      三窄叶旋桨式搅拌器也是常用的旋桨式搅拌器，性能、应用与三宽叶旋桨式搅拌器都相似，相对于宽叶旋桨式，它的排出流量小些，输入功率小些，常用介质粘度范围μ<10000cP，常用转速n=60~500rpm,常用尺寸DJ/D=0.2~0.5，B/DJ=0.2，常用左旋，可制成右旋。主要有三种：三窄叶整体旋桨式—ZHK、三窄叶可拆旋桨式-ZCX、三窄叶稳定环旋桨式-ZWX.
产品展示：

（4）六叶开启涡轮式搅拌器
六直叶整体开启涡轮式PK 六直叶可拆开启涡轮式PCK
六直叶稳定环开启涡轮式PKW 六窄叶整体开启涡轮式PZK
六窄叶可拆开启涡轮式PKZ 六窄叶稳定环开启涡轮式PZW
六弯叶开启涡轮式WK 六弯窄叶开启涡轮式WZK
六弯叶稳定环开启涡轮式WKW 六弯窄叶稳定环开启涡轮式WWK
本类搅拌器流型为径向流，在有挡板时可自桨叶为界形成上下两个循环流，具有高剪切力和较大的循环能力，其中直叶开启涡轮式剪切力最大，弯叶开启涡轮式剪切力最小，斜叶开启涡轮居中。所以直叶开启涡轮更适合分散操作过程。弯叶排出性能好，桨叶不易磨损，更适合于固定悬浮。对于固体溶解也很适合的。其它搅拌作过程，它们都能应用上，所以涡轮式搅拌器是操作过程使用范围最广的搅拌器，适用粘度范围μ<5*104,p<2000kg/m3，常用运转速度n=10~300rpm,v=4~100m/s。最高转速可达600rpm,常用尺寸：DJ/D=0.2~0.5，b/DJ=0.2(宽形)，b/DJ=0.125（窄形）。
（5）四叶旋桨式搅拌器
四宽叶可拆旋桨式—KSX 四窄叶可拆旋桨式—ZSX
四叶旋桨式搅拌器具有与三叶旋桨式同样的特性和应用场合，但循环能力相对较大，动力消耗相对也较大，更适宜于更大输入功率的情况，宽叶之下可多存一些气体，使气体分散更平稳，所以在发酵罐中的适用趋势更多，常用介质粘度范围μ<104cP，常用转速n=30~500rpm,常用尺寸DJ/D=0.2~0.5，宽叶B/DJ=0.4，常用左旋，可制成右旋。
（6）螺带螺杆式搅拌器
螺带式—LD 螺带螺杆式—LDG
锥底螺带式—ZLD 锥底螺带螺杆式—ZLG
此类搅拌器为慢速型搅拌器，常在层流区操作，液体沿着螺旋面上升或下降形成轴向的上下循环，适用于中高粘度液体的混合和传热等过程。常用介质粘度μ<105cP,常用转速n=0.5~50rpm,v=2m/s。LD螺带式搅拌器的螺带外廊接近于搅拌槽内壁，搅拌直径大，强化了近罐壁的液体的上下循环，高粘度液体的传热过程很适用。LDG螺带螺杆组合式，同时具有螺杆和螺带的特性，强化了液体内外围的循环，特别对非牛顿型拟塑性及粘弹性液体有效。ZLD锥底螺带型，ZLG锥底螺带螺杆型，其特点是底形可和锥形釜底相配，可按要求设计。
（7）常用圆盘涡轮式搅拌器
平直叶圆盘涡轮式——PY 平直叶对开圆盘涡轮式——PDY
斜叶圆盘涡轮式——ZY 斜叶对开圆盘涡轮式——ZDY
弯叶圆盘涡轮式——WY 弯叶可拆圆盘涡轮式——WCY
弯叶对开圆盘涡轮式——WDY 弯叶可拆对开圆盘涡轮式——WKY
螺距叶圆盘涡轮式——LY 螺距叶可拆圆盘涡轮式——LCY
螺距叶对开圆盘涡轮式——LDY 螺距叶可拆对开圆盘涡轮式——LKY
本类搅拌器较之开启涡轮式搅拌器，基本流型性同，同样具有高剪切能力和较大的循环能力，区别在于中部多一圆盘，下面可以存放一些气体，使气体分散更平稳，所以在气体分散吸收过程中，它是很合适的。斜叶具有倾角，有轴向分流；弯叶具有后角，排出性能好，动力消耗低；螺距叶既有倾角又有后角，流型和性能各有部分差异。常用介质粘度μ<5*104cP，常用运转速度n=10~300rpm,v=4~10m/s，最高转速可达600rpm，常用尺寸DJ:L:b=20:5:4，DJ/D=0.2~0.5，斜叶倾角45°，60°，后弯角=45°。
（8）三叶推进式搅拌器
三叶左旋推进式——TXL 三叶右旋推进式——TXR
三叶左旋稳定环推进式——TWL 三叶右旋稳定环推进式——TWR
三叶左旋导流筒推进式——TVL 三叶右旋导流筒推进式——TVR
三叶焊接左旋推进式——HXL 三叶焊接右旋推进式——HXR
三叶焊接左旋稳定环推进式——HWL 三叶焊接右旋稳定环推进式——HWR
三叶焊接左旋导流筒推进式——HVL 三叶焊接右旋导流筒推进式——HVR
三叶可调左旋推进式——TTL 三叶可调右旋推进式——TTR
三叶可拆左旋推进式——TCL 三叶可拆右旋推进式——TCR
三叶推进式是最典型的轴流型搅拌器，高排液量，低剪切性能；采用挡板或导流筒则轴向循环更强，排出性能明显提高，因为它循环能力强，动力消耗低，在低粘度，大容量均相、混合过程中应用最能体现它的优势，在低粘度的液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。可调推进式的桨叶可转动±15°，调整倾角，在试验性的工艺过程中作用很大。常用介质，μ<2000cp，常用运转速度n=100~500rpm，v=3~15m/s,最高转速可达1750rpm，常用规格S/DJ=1或2，DJ/D=0.2~0.5表面要求抛光处理的必须选用焊接型。
2各种搅拌器结构图及主要尺寸：
