产品展示

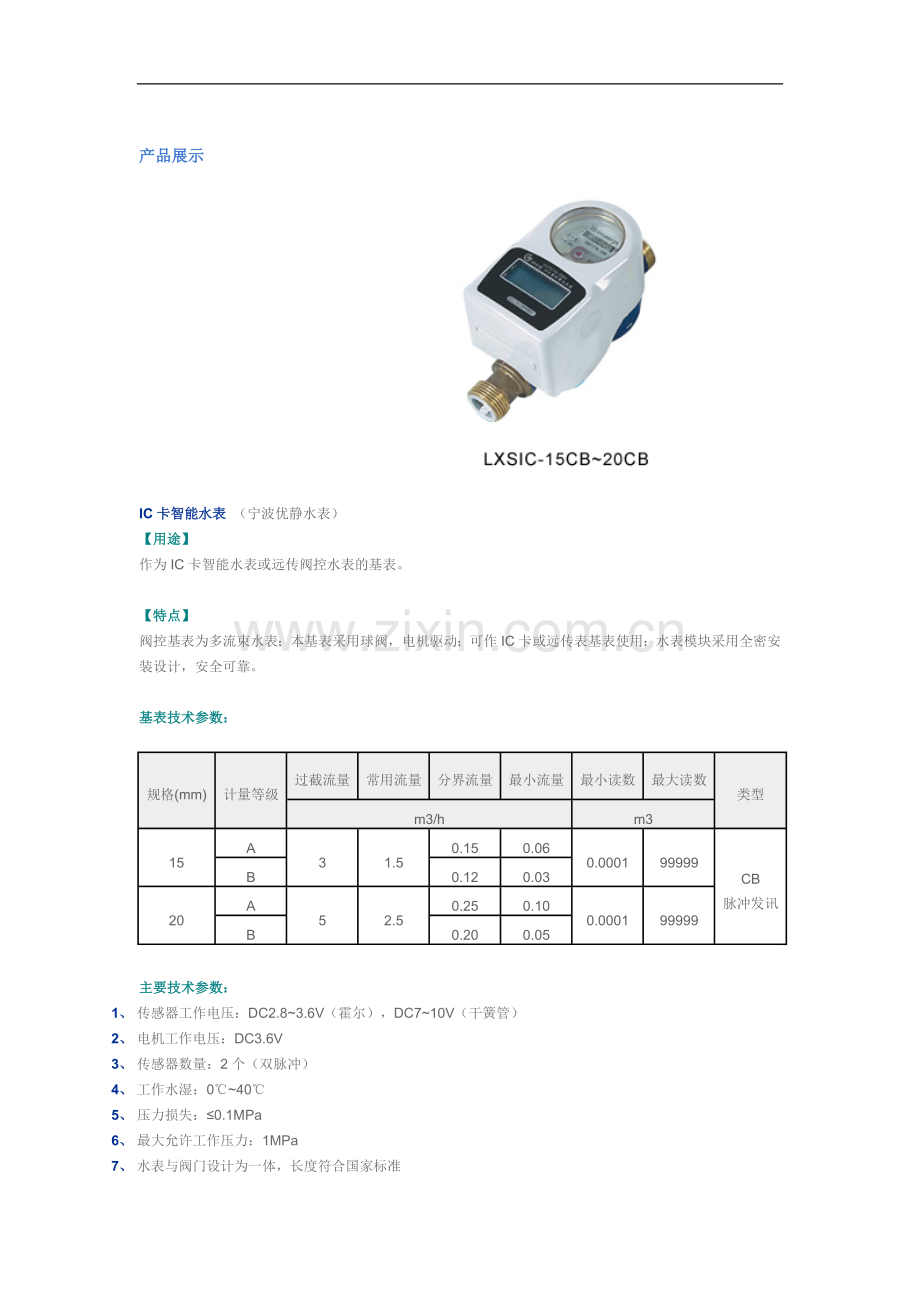

IC卡智能水表 （宁波优静水表）
【用途】
作为IC卡智能水表或远传阀控水表的基表。

【特点】
阀控基表为多流束水表；本基表采用球阀，电机驱动；可作IC卡或远传表基表使用；水表模块采用全密安装设计，安全可靠。

基表技术参数：

规格(mm)
计量等级
过截流量
常用流量
分界流量
最小流量
最小读数
最大读数
类型
m3/h
m3
15
A
3
1.5
0.15
0.06
0.0001
99999
CB
脉冲发讯
B
0.12
0.03
20
A
5
2.5
0.25
0.10
0.0001
99999
B
0.20
0.05

主要技术参数：
1、 传感器工作电压：DC2.8~3.6V（霍尔），DC7~10V（干簧管）
2、 电机工作电压：DC3.6V
3、 传感器数量：2个（双脉冲）
4、 工作水湿：0℃~40℃
5、 压力损失：≤0.1MPa
6、 最大允许工作压力：1MPa
7、 水表与阀门设计为一体，长度符合国家标准
8、 阀门开关时间：7S
9、 空载工作电流：25~35mA
10、              堵转电流：150mA
11、              电机使用寿命：开关阀次数大于5000次

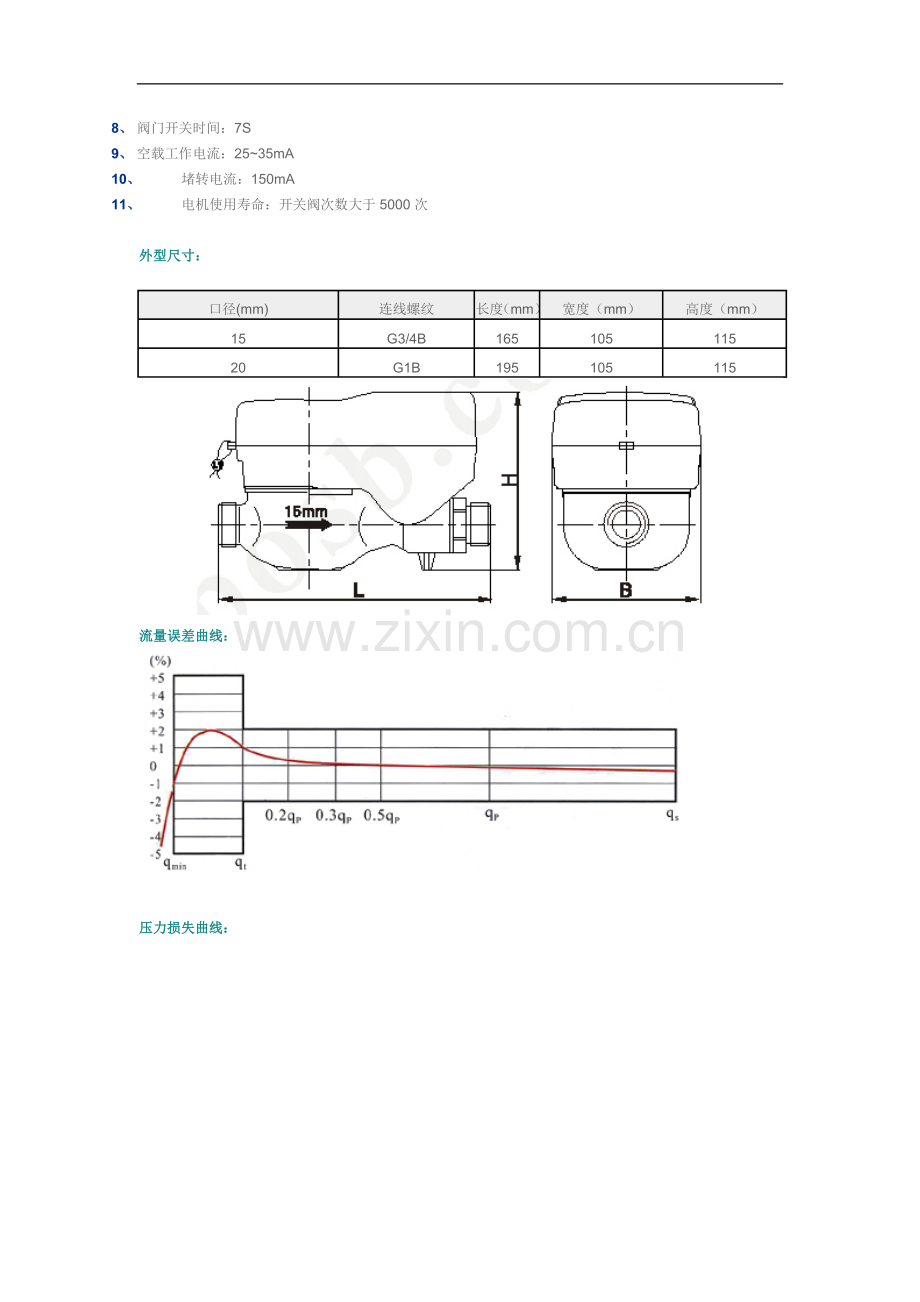

外型尺寸：

口径(mm)
连线螺纹
长度（mm）
宽度（mm）
高度（mm）
15
G3/4B
165
105
115
20
G1B
195
105
115

流量误差曲线：

压力损失曲线：

使用条件：

冷水水表工作水温：+0.1℃~+35℃
热水水表工作水湿：+0.1℃~+90℃
工作压力≤1.0MPa
