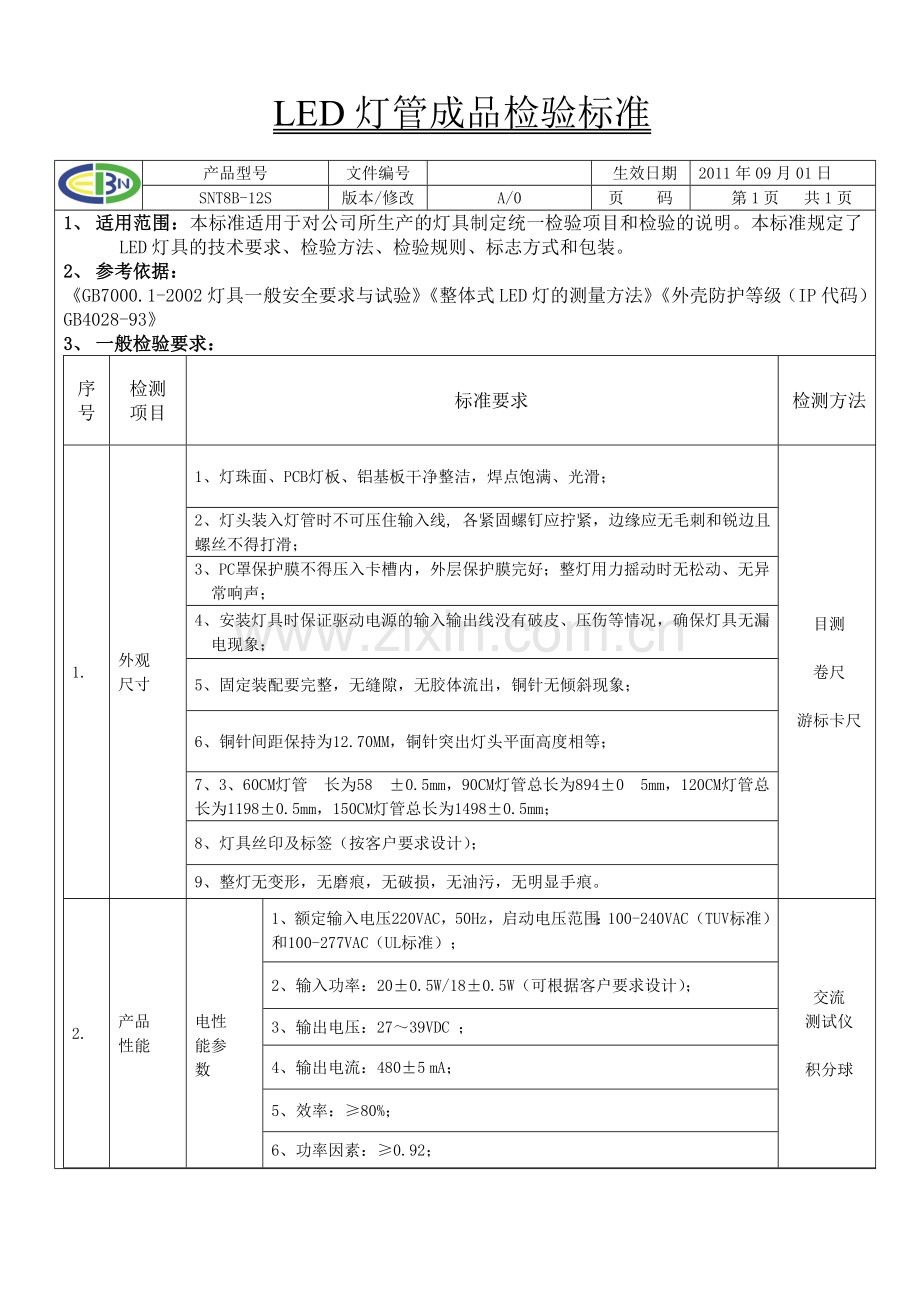

LED灯管成品检验标准

产品型号
文件编号

生效日期
2011年09月01日
SNT8B-12S
版本/修改
A/0
页 码
第1页 共1页
1、 适用范围：本标准适用于对公司所生产的灯具制定统一检验项目和检验的说明。本标准规定了LED灯具的技术要求、检验方法、检验规则、标志方式和包装。
2、 参考依据：
《GB7000.1-2002灯具一般安全要求与试验》《整体式LED灯的测量方法》《外壳防护等级（IP代码）GB4028-93》
3、 一般检验要求：
序号
检测
项目
标准要求
检测方法
1.
外观
尺寸
1、灯珠面、PCB灯板、铝基板干净整洁，焊点饱满、光滑；
目测

卷尺

游标卡尺
2、灯头装入灯管时不可压住输入线, 各紧固螺钉应拧紧，边缘应无毛刺和锐边且螺丝不得打滑；
3、PC罩保护膜不得压入卡槽内，外层保护膜完好；整灯用力摇动时无松动、无异常响声；
4、安装灯具时保证驱动电源的输入输出线没有破皮、压伤等情况，确保灯具无漏电现象；
5、固定装配要完整，无缝隙，无胶体流出，铜针无倾斜现象；
6、铜针间距保持为12.70MM，铜针突出灯头平面高度相等；
7、3、60CM灯管
长为58
±0.5mm，90CM灯管总长为894±0
5mm，120CM灯管总长为1198±0.5mm，150CM灯管总长为1498±0.5mm；
8、灯具丝印及标签（按客户要求设计）；
9、整灯无变形，无磨痕，无破损，无油污，无明显手痕。
2.
产品
性能

电性
能参
数
1、额定输入电压220VAC，50Hz，启动电压范围：100-240VAC（TUV标准）
和100-277VAC（UL标准）；
交流
测试仪

积分球
2、输入功率：20±0.5W/18±0.5W（可根据客户要求设计）；
3、输出电压：27～39VDC ；
4、输出电流：480±5 mA；
5、效率：≥80%；
6、功率因素：≥0.92；

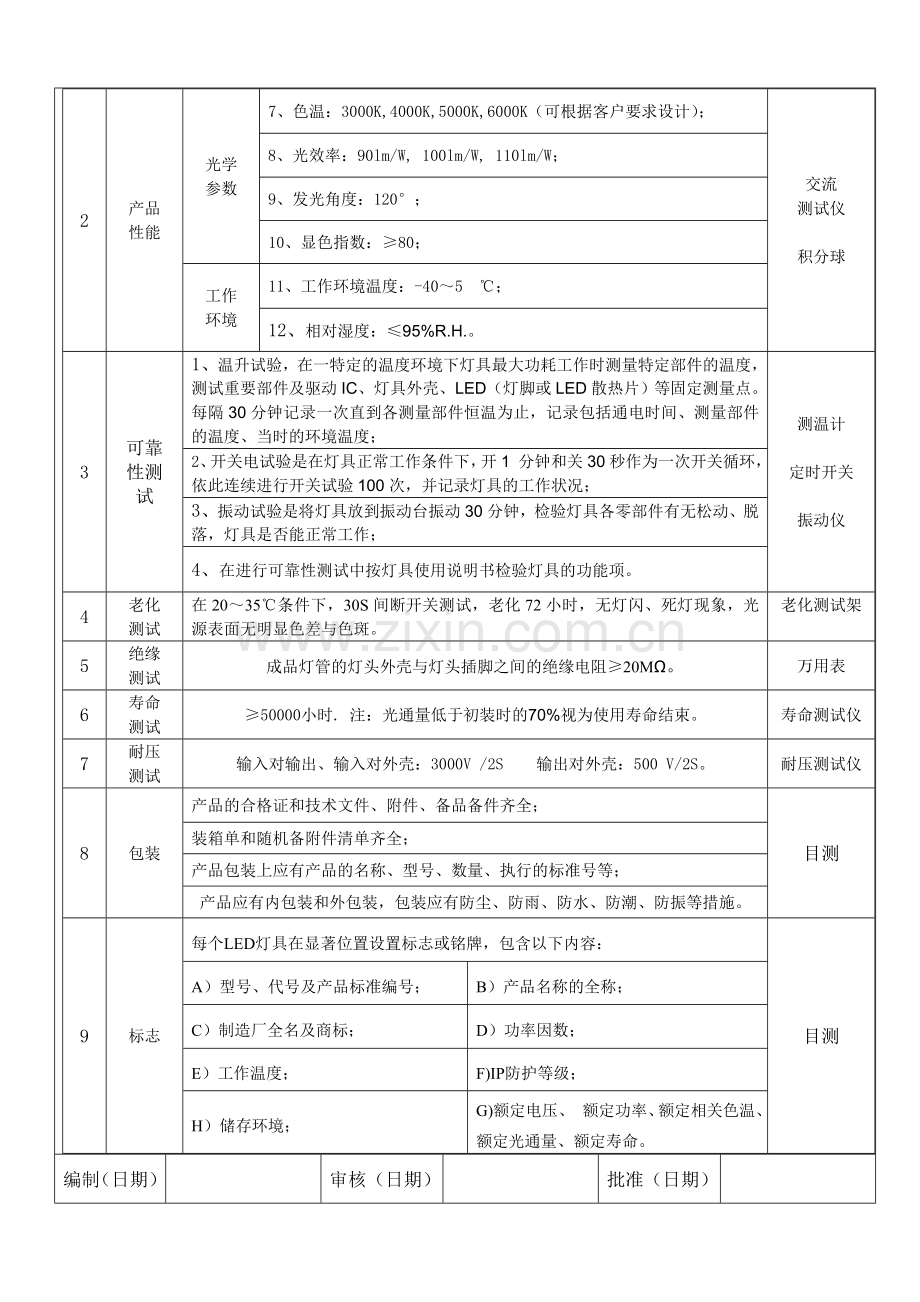

2
产品
性能
光学
参数
7、色温：3000K,4000K,5000K,6000K（可根据客户要求设计）；
交流
测试仪

积分球
8、光效率：90lm/W, 100lm/W, 110lm/W；
9、发光角度：120°；
10、显色指数：≥80；
工作
环境
11、工作环境温度：-40～5
℃；
12、相对湿度：≤95%R.H.。
3
可靠
性测
试
1、温升试验，在一特定的温度环境下灯具最大功耗工作时测量特定部件的温度，测试重要部件及驱动IC、灯具外壳、LED（灯脚或LED散热片）等固定测量点。每隔30分钟记录一次直到各测量部件恒温为止，记录包括通电时间、测量部件的温度、当时的环境温度；
测温计

定时开关

振动仪
2、开关电试验是在灯具正常工作条件下，开1 分钟和关30秒作为一次开关循环，依此连续进行开关试验100次，并记录灯具的工作状况；
3、振动试验是将灯具放到振动台振动30分钟，检验灯具各零部件有无松动、脱落，灯具是否能正常工作；
4、在进行可靠性测试中按灯具使用说明书检验灯具的功能项。
4
老化
测试
在20～35℃条件下，30S间断开关测试，老化72小时，无灯闪、死灯现象，光源表面无明显色差与色斑。
老化测试架

5
绝缘
测试
成品灯管的灯头外壳与灯头插脚之间的绝缘电阻≥20MΩ。
万用表
6
寿命
测试
≥50000小时. 注：光通量低于初装时的70%视为使用寿命结束。
寿命测试仪
7
耐压
测试
输入对输出、输入对外壳：3000V /2S
输出对外壳：500 V/2S。
耐压测试仪
8
包装
产品的合格证和技术文件、附件、备品备件齐全；
目测
装箱单和随机备附件清单齐全；
产品包装上应有产品的名称、型号、数量、执行的标准号等；
产品应有内包装和外包装，包装应有防尘、防雨、防水、防潮、防振等措施。
9
标志
每个LED灯具在显著位置设置标志或铭牌，包含以下内容：
目测
A）型号、代号及产品标准编号；
B）产品名称的全称；
C）制造厂全名及商标；
D）功率因数；
E）工作温度；
F)IP防护等级；
H）储存环境；
G)额定电压、 额定功率、额定相关色温、额定光通量、额定寿命。

编制（日期）

审核（日期）

批准（日期）
