商洛学院计算机网络实验报告

年级：2011级计科网络 　 姓名：　王咪　 　学号：　11097110
实验日期：　　　2013/3/10　　
实验名称：　 绘制拓扑结构图
一、实验目的
1、掌握网络拓扑结构的概念
2、理解选择网络拓扑结构图时主要考虑的因素：
A：可靠性 B：经济性 C：灵活性

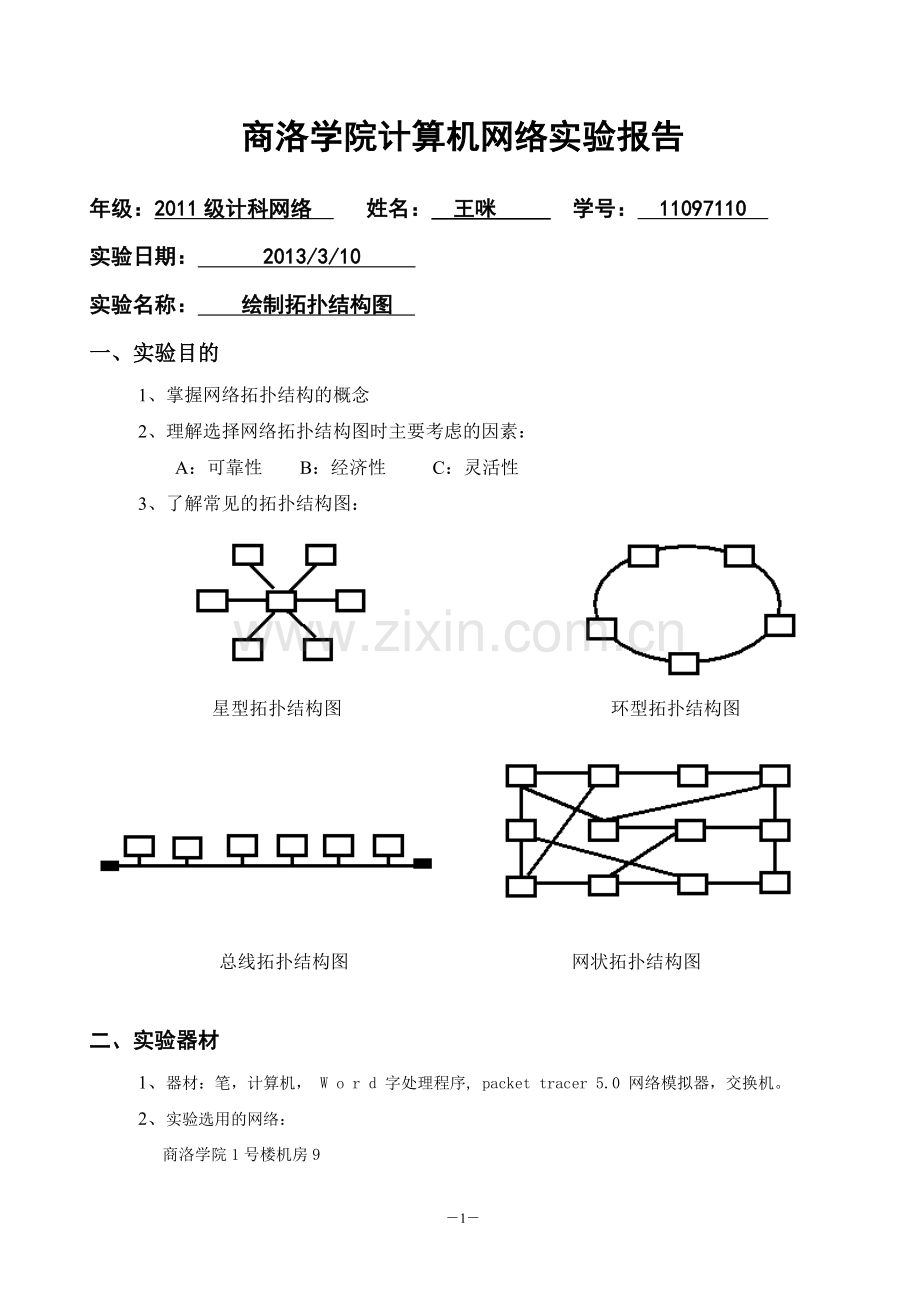

3、了解常见的拓扑结构图：

星型拓扑结构图 环型拓扑结构图

总线拓扑结构图 网状拓扑结构图

二、实验器材
1、器材：笔，计算机， W o r d 字处理程序, packet tracer 5.0 网络模拟器，交换机。
2、实验选用的网络：
商洛学院1号楼机房9
三、实验内容
1、实地考察网络机房9的构造
2、认真观察机房9中机柜的交换机
3、认真观察， 仔细询问， 得出初步实物图

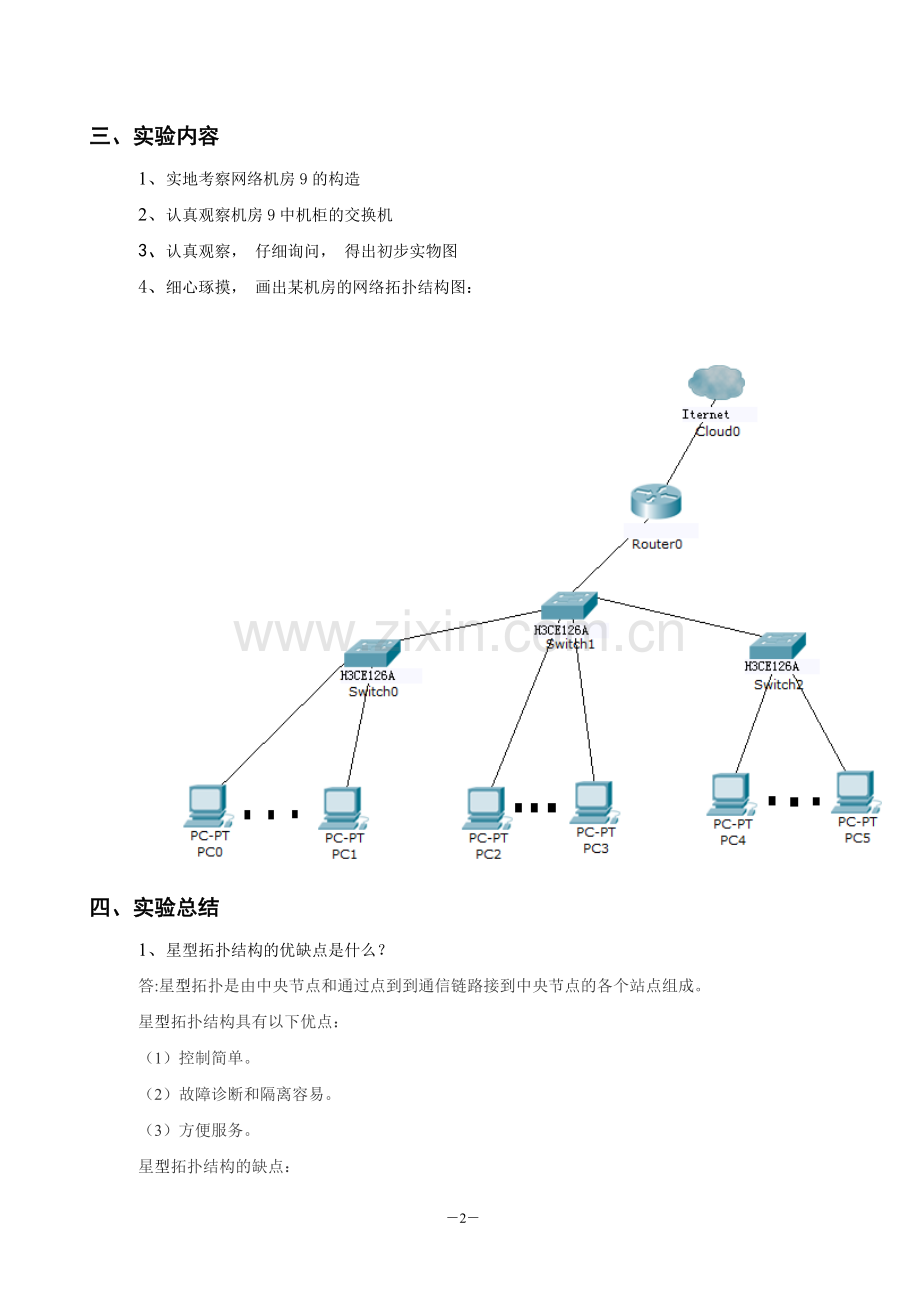

4、细心琢摸， 画出某机房的网络拓扑结构图：

四、实验总结
1、星型拓扑结构的优缺点是什么？
答:星型拓扑是由中央节点和通过点到到通信链路接到中央节点的各个站点组成。
星型拓扑结构具有以下优点：
（1）控制简单。
（2）故障诊断和隔离容易。
（3）方便服务。
星型拓扑结构的缺点：
（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈，中心结点出现故障会导致网络的瘫痪。
（3）各站点的分布处理能力较低。
2、其它网络拓扑结构的优缺点是什么？
答:总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。
总线拓扑结构的优点：
（1）总线结构所需要的电缆数量少。
（2）总线结构简单，又是无源工作，有较高的可靠性。
（3）易于扩充，增加或减少用户比较方便。
总线拓扑的缺点：
（1）总线的传输距离有限，通信范围受到限制。
（2）故障诊断和隔离较困难。
（3）分布式协议不能保证信息的及时传送，不具有实时功能
环型拓扑网络由站点和连接站的链路组成一个闭合环。
环型拓扑的优点：
（1）电缆长度短。
（2）增加或减少工作站时，仅需简单的连接操作。
（3）可使用光纤。
环型形拓扑的缺点：
（1）节点的故障会引起全网故障。
（2）故障检测困难。
（3）环型拓扑结构的媒体访问控制协议都采用令牌传达室递的方式，在负载很轻时，信道利用率相对来说就比较低。
树型拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。
树型拓扑的优点：
（1）易于扩展。
（2）故障隔离较容易。
树型拓扑的缺点：各个节点对根的依赖性太大。
3 掌握了交换机的用途，以及交换机上各孔的用途。并且发现机房有些地方不是很规则，例如插线，及线头颜色区分等问题等。
4、 packet tracer 5.0模拟器 有何特点？
答：(1)及支持多协议模型： 支持常用协议HTTP，DNS，FTP，Telnet，TCP，UDP， DTP，VTP ，SingleAreaOSPF以及STP，同时支持IP，Ethernet ARP，wireless，FrameRelay，PPP，HDLC，inter-VLAN routing 以及ICMP等协议
(2) 支持大量的设备仿真模型： 路由器，交换机，无线网络设备，服务器，各种连接电缆，终端等；
(3) 提供图型化和终端两种配置方法。各设备模型有可视化的外观仿真。
(4) 支持逻辑空间和物理空间的设计模式：逻辑空间模式用于进行逻辑拓扑结构的实现；物理空间模式支持构建城市，楼宇、办公室、配线间等虚拟设置
(5) 可视化的数据报表示工具：配置有一个全局网络控测器，可以显示仿真数据报的传送路线，并显示各种模式，前进后退，或一步步执行。
(6) 数据报传输采用实时模式和仿真模式，实时模式与实际传输过程一样，仿真模式通过可视化模式显示数据报的传输过程，使用户能对抽象的数据的传送具体化。

－4－
