第三章 模拟集成放大器及其应用
1．判断对错，在括号中画 √ 或×。
(1)若放大电路的A<0，则接人的反馈一定是负反馈。( × )
(2)若A>0，则接人的一定是正反馈。( × )
(3)由于接人负反馈，则反馈放大电路的A一定是负值。( × )
(4)接人正反馈后，A一定是正值。( × )
2．判断对错，在括号中画√ 或×。
(1)直流负反馈是指：
①只存在于直接藕合电路，而阻容耦合电路中不存在的反馈。( × )
②直流通路中的负反馈。( √ )
③只在放大直流信号时才有的反馈。( × )
(2)交流负反馈是指：
①只存在于阻容耦合电路而直接耦合电路中没有的反馈。( × )
②交流通路中的负反馈。 ( √ )
③只在放大正弦波信号时才有的反馈。( × )
3．填空：
(1) 反 相 比例运算电路的输入电流基本上等于流过反馈电阻的电流，而___同相___比例运算电路的输 电流几乎等于零。(同相，反相)
(2)反相比例放大电路的输入电阻较_低 ，同相比例放大电路的韵输入电阻较_高_。(高，低)
(3)在进行反相比例放大时，集成放大器两个输入端的共模信号Uic=__ 0_；若同相输入端接Ui，由集成放大器组成的比例放大电路的共模信号Uic=__Ui_。(0,Ui)
4．一个放大电路具有直流电流负反馈和交流电流并联负反馈，试问这些反馈有哪些作用?(判断下列答案是否正确，在括号中画√ 或×)
(1)稳定输出电压( × )
(2)稳定输出电流( √ )
(3)增加输出电阻( √ )
(4)减小输出电阻( × )
(5)增大输入电阻( × )
(6)减小输入电阻( √ )
(7)增大工作点电流( × )
(8)稳定工作点电流。(√ )
5．选择合适的答案填空
为了实现以下目的，应引入：A．直流负反馈；B．交流负反馈。
(1)为稳定静态工作点；( A )
(2)为稳定电压放大倍数( B )
(3)为扩展频带( B )
(4)为改变输入电阻或输出电阻( B )
(5)为抑制温漂。( A )
6．对于下面的要求应分别选：A．电压串联；B．电压并联；C．电流串联；D．电流并联的负反馈形式。
(1)某仪表放大电路，要求Ri大，输出电流稳定，应选( C )。
(2)某传感器产生的是电压信号(几乎不能提供电流)，经放大后希望输出电压与信号成正比，这放大电路应选( A )。
(3)要得到一个由电流控制的电流源，应选( D )。
(4)要得到一个由电流控制的电压源，应选( B )。
(5)需要一个阻抗变换电路，Ri大，Ro小，应选( A )。
(6)要得到一个阻抗变换电路，Ri小，Ro大，应选( D )。

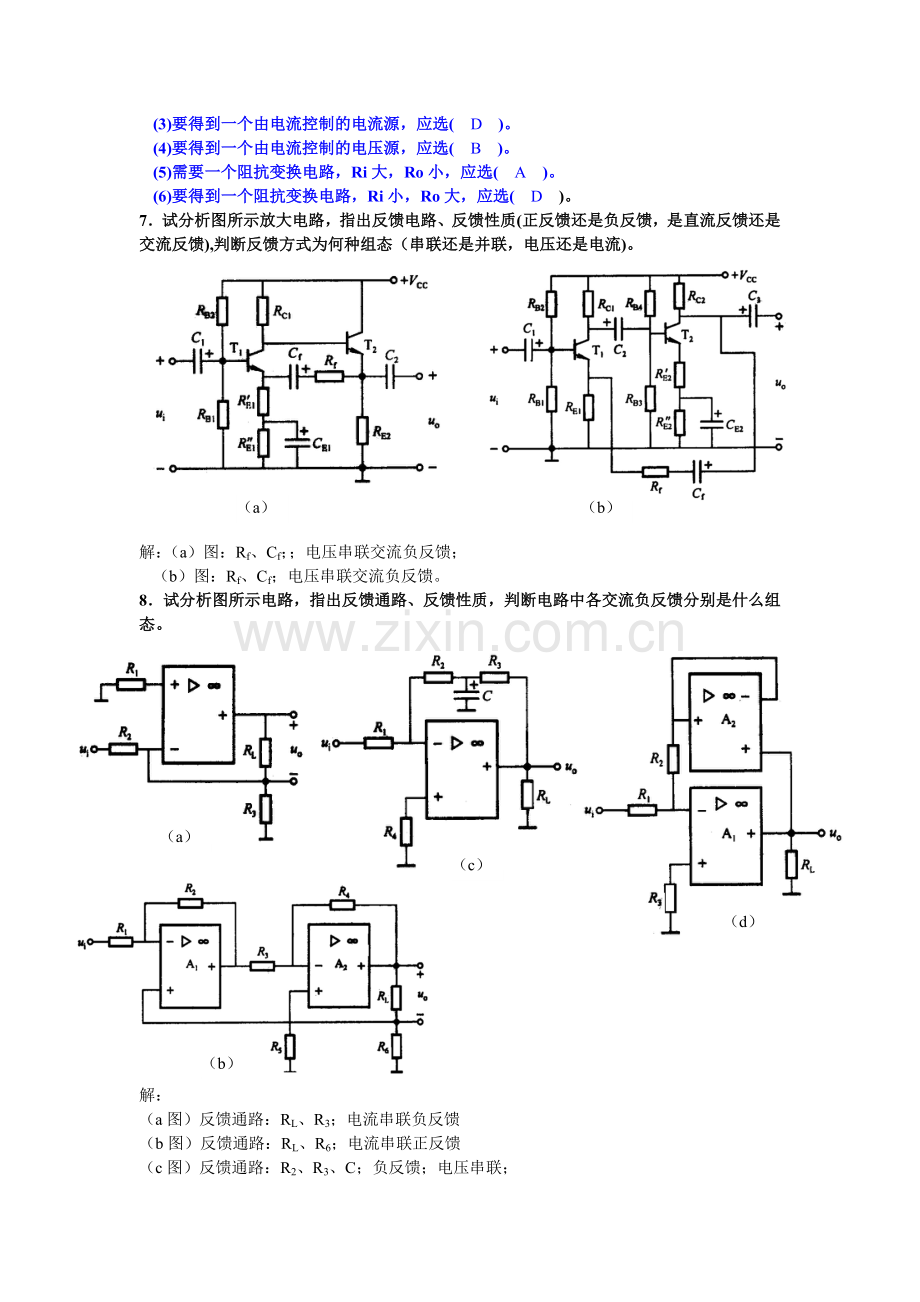

7．试分析图所示放大电路，指出反馈电路、反馈性质(正反馈还是负反馈，是直流反馈还是交流反馈),判断反馈方式为何种组态（串联还是并联，电压还是电流)。
（a）
（b）

解：（a）图：Rf、Cf；；电压串联交流负反馈；
（b）图：Rf、Cf；电压串联交流负反馈。
（c）
（a）
（d）
（b）
8．试分析图所示电路，指出反馈通路、反馈性质，判断电路中各交流负反馈分别是什么组态。

解：
（a图）反馈通路：RL、R3；电流串联负反馈
（b图）反馈通路：RL、R6；电流串联正反馈
（c图）反馈通路：R2、R3、C；负反馈；电压串联；
（d图）反馈通路：A、R2、；负反馈；电压串联。
9．在负反馈运算放大电路的三种输入方式(A．反相输入；B．同相输入；C．差分输人)中，选择合适的方式填空。
(1)为给集成放大器引入电压串联负友馈，应采用( B )方式。
(2)要求引入电压并联负反馈，应采用( A )方式。
(3)在多个输入信号情况下，要求各输入信号互不影响，应采用( A )方式。
(4)要求向输入信号电压源索取的电流尽量小，应采用( B )方式。
(5)要求能放大两个信号的差值，又能抑制共模信号，应采用( C )方式。
10．判断下列说法是否正确(在括号中画√ 或×)。
(1)处于线性工作状态下的集成放大器，反相输入端可按“虚地”来处理。(× )
(2)反相比例运算电路属于电压串联负反馈，( × )同相比例运算电路属于电压并联负反馈。( × )
(3)处于线性工作状态的实际集成放大器，在实现信号运算时，两个输入端对地的直流电阻必须相等，才能防止输入偏置电流带来运算误差( √ )
(4)在反相求和电路中，集成放大器的反相输入端为虚地点，流过反馈电阻的电流基本上等于各输入电流之代数和。(√ )
(5)同相求和电路和同相比例电路一样，各输入信号的电流几乎等于0( × )
11．在图中各集成运放都是理想的，试写出各输出电压Uo的值。
（c）
（d）
（b）
（a）

解：
(a)
(b)
(c) 2V
(d)2V
12．在图P3所示电路中，A为理想集成放大器。设Rl=R2=RL=10K,R3=Rf=100K，Ui=0.55V，求输出电压Uo、负载电流IL及集成放大器输出电流Io。
解：
UO=5.5V； IO=0.6mA；

13．设图中的A1，A2均为理想集成放大器。
(1)写出Uo与Ui的关系式；
(2)若R1=10k，R2=100k，R=10K，
Ui=：0．25V，求Uo。
解：
（1）
（2）UO = 5V；
14．写出图所示运算电路中输出与输入的关系式。设A1，A2均为理想集成放大器。
解：

15．在图所示电路中，假设各集成放大器都是理想的。
(1）指出A1、A2、A3各组成什么电路；
(2)写出Uo1、Uo2、Uo3的表达式。
解：
（1）A1组成电压跟随器；A2组成反相输入加法器；A3组成电流串联负反馈电路；
（2）； ；
16．在图中，A1、A2、A3均为理想运算放大器，求瞬时值uo与输入瞬时值uil，ui2的关系。

解：

17．积分运算电路如图所示，已知初始状态ui=0，uo=0。若ui突加1V直流电压，求1s后的输出电压值。设A为理想集成放大器，R1=100K，C=2uF。
解：

18．已知图（a）所示电路中A为理想集成放大器，R1=50K，C=1uF，输入电压ui的波形为如图（b）所示的方波，试画出输出电压uo的波形。设t=0时，uo=0。
（a）
（b）
（c）

解：输出波形如图（c）所示。
19．在图所示电路中。Al、A2、A3均为理想集成放大器。
(1)写出uo1与ui1的关系表达式；
(2)写出uo与ui1，ui2的函数关系式。

解：
（1）；
（2）；

20．设图（a）所示基本微分电路中的电容C=0．0022uF，电阻R=3k，输入电压的波形如图（b）所示，试画出理想情况下输出电压的波形。
解：输出波形如图（c）所示。
（b）
（c）
（a）

21．两级理想集成放大器如图所示，为了稳定输出电压，且输入电阻较小，拟通过电阻Rf引入一个级间反馈支路，问：
(1)Rf应如何连接?
(2)这是什么类型的反馈?对输出电阻有何影响?
(3)如果希望接入反馈后，不仅输出电阻小，而且输入电阻高，则上述电路应如何改接?
解：
（1）Rf接在A1反相输入端和A2输出端之间；
（2）属于电压并联负反馈；减小输出电阻；
（3）Rf接在A1同相输入端和A2输出端之间；属于电压串联负反馈，提高输入电阻，减小输出电组；

22．判断图中各电路所引反馈的极性及交流反馈的组态，并分别说明对输入电阻和输出电阻的影响。
（a）
（b）
（c）

解：
（a）电流串联负反馈；提高输入电阻和输出电阻；
（b）电流并联负反馈；减小输入电阻，提高输出电阻；
（c）电压并联负反馈；减小输入电阻和输出电阻；
