网络拓扑图

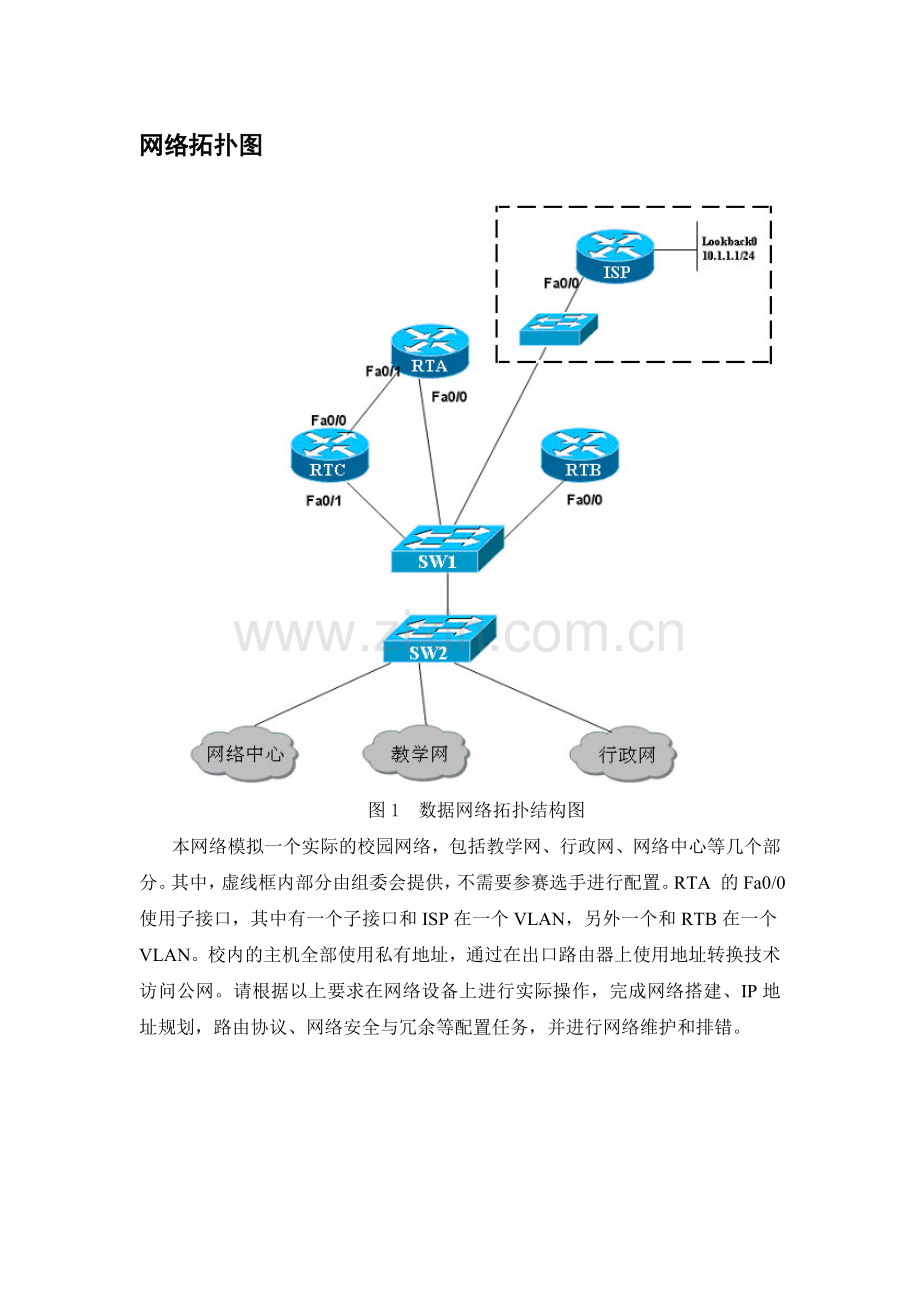

图1 数据网络拓扑结构图
本网络模拟一个实际的校园网络，包括教学网、行政网、网络中心等几个部分。其中，虚线框内部分由组委会提供，不需要参赛选手进行配置。RTA 的Fa0/0使用子接口，其中有一个子接口和ISP在一个VLAN，另外一个和RTB在一个VLAN。校内的主机全部使用私有地址，通过在出口路由器上使用地址转换技术访问公网。请根据以上要求在网络设备上进行实际操作，完成网络搭建、IP地址规划，路由协议、网络安全与冗余等配置任务，并进行网络维护和排错。
任务要求
1、 网络搭建
在上述网络拓扑图中：RTA的Fa0/0连接到交换机SW1的接口Fa0/1；RTB的Fa0/0连接交换机SW1的Fa0/2；RTC的Fa0/1连接交换机SW1的Fa0/3；SW1和SW2之间使用各自的Fa0/24连接。根据图1的网络拓扑及上述要求，完成网络搭建工作。
另外，每一组提供两台计算机，为后面的数据配置和网络测试提供终端，参赛选手可以根据实际需要，与相应的网络设备连接。
2、 IP地址规划
校园网内用户使用172.16.0.0/22地址段，其中各个子网内主机数如下：
教学网：360台
行政网：150台
网络中心：100台
在满足整个网络需求的情况下，使用VLSM进行地址划分，行政网两个冗余网关分别使用该网段的第一个和第二个可用IP地址，其余子网网关均使用该网段第一个可用IP地址，并要求对所有网络设备可以进行远程管理。
网络中心安装有一个FTP和一个WWW服务器，为校内用户及公网用户提供FTP下载服务和HTTP访问服务，其IP地址分别为其网段内可用的最大和第二大IP地址。
表1：网络地址规划表

子网
网络地址
子网掩码
可用地址范围
说明

表2：设备地址表
设备名称
接口
地址
掩码
RTA

RTA

RTA

RTA

RTA

RTB

RTB

RTB

RTB

RTB

RTC

RTC

RTC

RTC

RTC

RTC

SW1

SW2

FTP服务器

WWW服务器
