VOIP详细设置

网络电话分布：萧山（主）、下沙、北京、青岛、上海、成都、广州、香港。
路由器1
WANN
LAN
ADSL、网络进线
合勤防火墙2
LAN
WANN
MOSA（网络电话交换机）3
WANN
LAN（配置IP时插）
FXON
FXS
交换机
LAN
电话交换机4
内线卡
外线卡
配线柜

分机
注：合勤和MOSA的WAN口网段与路由器LAN一致且网关均为路由器的LAN口IP。

电信（多根）
电信外线电话
用户

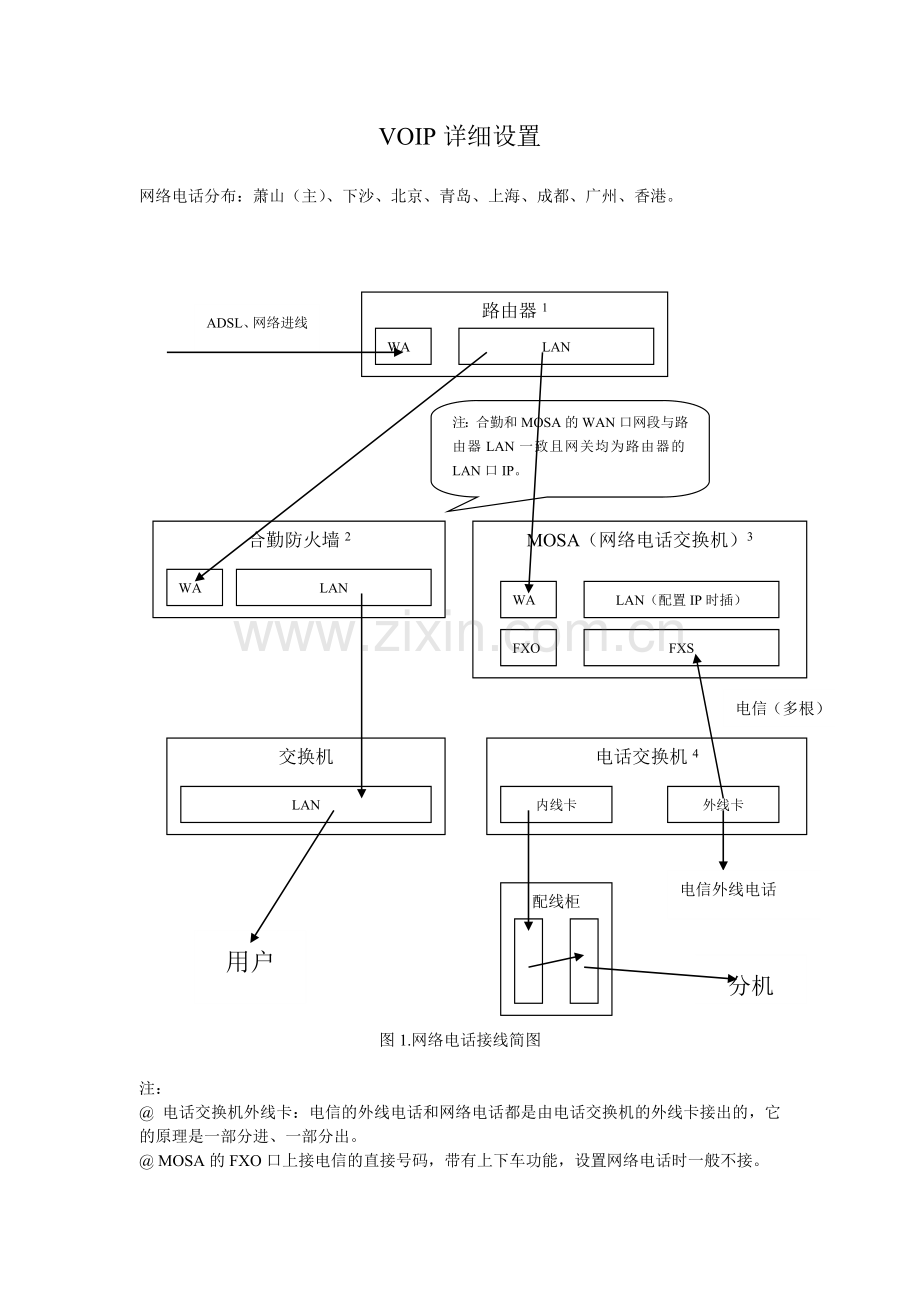

图1.网络电话接线简图

注：
@ 电话交换机外线卡：电信的外线电话和网络电话都是由电话交换机的外线卡接出的，它的原理是一部分进、一部分出。
@ MOSA的FXO口上接电信的直接号码，带有上下车功能，设置网络电话时一般不接。

@MOSA的FXS口的每个口可插两路电话线（4芯），也可做成一路电话线接入。

各设备详细设定如下：

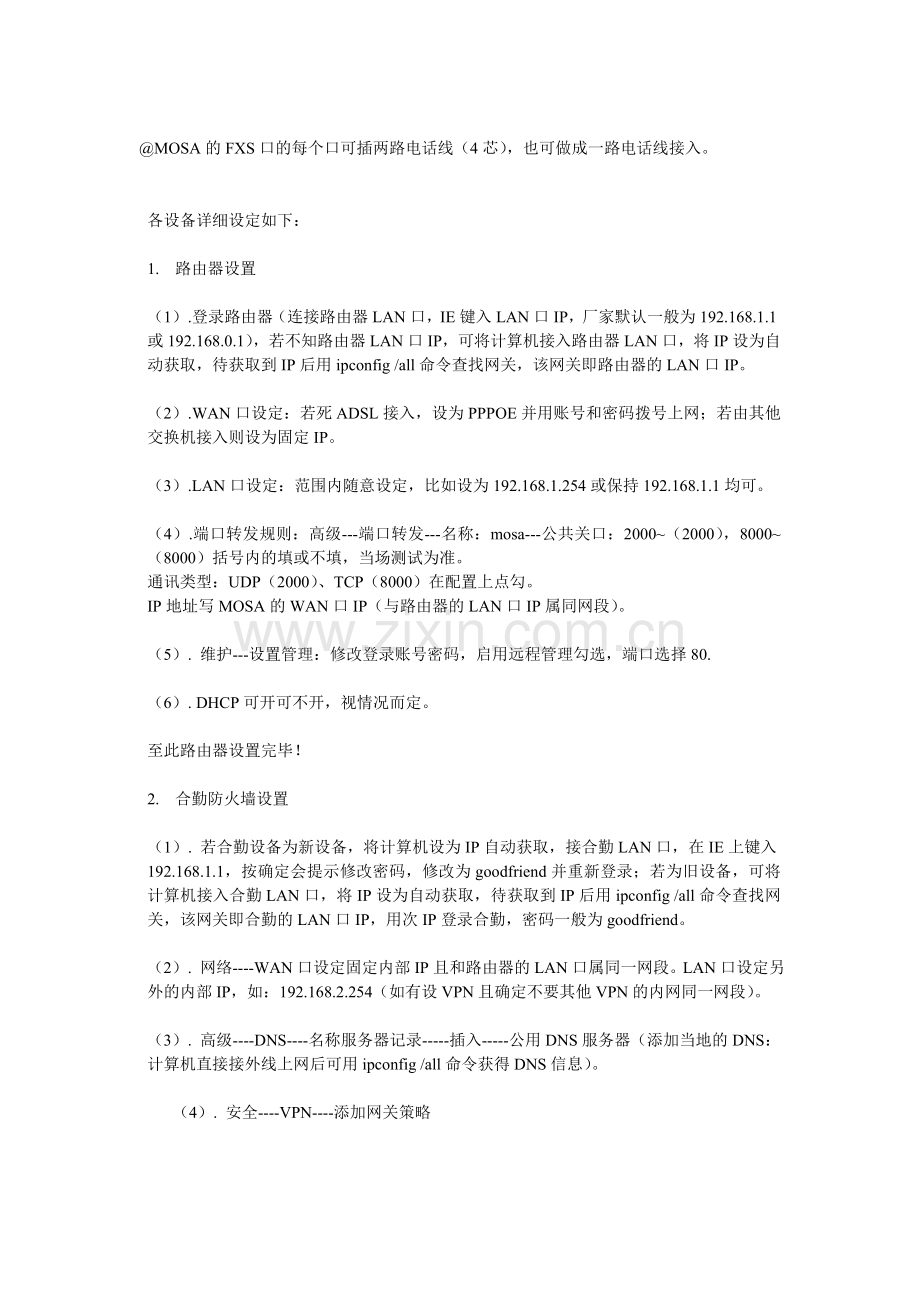

1. 路由器设置

（1）.登录路由器（连接路由器LAN口，IE键入LAN口IP，厂家默认一般为192.168.1.1或192.168.0.1），若不知路由器LAN口IP，可将计算机接入路由器LAN口，将IP设为自动获取，待获取到IP后用ipconfig /all命令查找网关，该网关即路由器的LAN口IP。

（2）.WAN口设定：若死ADSL接入，设为PPPOE并用账号和密码拨号上网；若由其他交换机接入则设为固定IP。

（3）.LAN口设定：范围内随意设定，比如设为192.168.1.254或保持192.168.1.1均可。

（4）.端口转发规则：高级---端口转发---名称：mosa---公共关口：2000~（2000），8000~（8000）括号内的填或不填，当场测试为准。
通讯类型：UDP（2000）、TCP（8000）在配置上点勾。
IP地址写MOSA的WAN口IP（与路由器的LAN口IP属同网段）。

（5）. 维护---设置管理：修改登录账号密码，启用远程管理勾选，端口选择80.

（6）. DHCP可开可不开，视情况而定。

至此路由器设置完毕！

2. 合勤防火墙设置

（1）. 若合勤设备为新设备，将计算机设为IP自动获取，接合勤LAN口，在IE上键入192.168.1.1，按确定会提示修改密码，修改为goodfriend并重新登录；若为旧设备，可将计算机接入合勤LAN口，将IP设为自动获取，待获取到IP后用ipconfig /all命令查找网关，该网关即合勤的LAN口IP，用次IP登录合勤，密码一般为goodfriend。

（2）. 网络----WAN口设定固定内部IP且和路由器的LAN口属同一网段。LAN口设定另外的内部IP，如：192.168.2.254（如有设VPN且确定不要其他VPN的内网同一网段）。

（3）. 高级----DNS----名称服务器记录-----插入-----公用DNS服务器（添加当地的DNS：计算机直接接外线上网后可用ipconfig /all命令获得DNS信息）。

（4）. 安全----VPN----添加网关策略

名称：命名一个名称（后面设置网络策略中的网关策略就要用到这个名称）
NAT穿透选中
网关策略设置：
我的ZaWALL：
我的地址：ADSL用户为：0.0.0.0/固定外部IP
主要远程网关：202.107.199.244
下面的验证密钥：
预共享密钥：goodfriend（两台合勤的预共享密码要一致才能互相访问）
其他不用改点应用即可。

然后点添加网络策略：

选中启用，名称任意填写一个，选中保持连接，网关策略选择上一步设定的网关策略名称。

本地网络：
本地类型：subnet address
开始IP地址：本地内网网段（不要和其他VPN内网网段重复）
远程网络：
地址类型：subnet address
开始IP地址：192.168.12.0
最后应用即可。
VPN设定完成。

至此合勤防火墙设置完毕！

注：判断网络不通步骤：I. Ping合勤LAN口。 II. Ping路由。III. Ping外网。（逐段判断）

3. MOSA（网络电话交换机）设置

该部分均有厂商完成设定，我们能做的就是更改MOSA的IP以便MOSA能正常接通网络。

（1）. 查找MOSA的LAN口IP：将调试用电脑的IP设为192.168.1.x(x为x>=0 & x<=99 & x!=1的任意值)，网关设为192.168.1.1。然后将调试用电脑接入MOSA的LAN口，Ping 192.168.1.y（y>=100&y<=110逐个测试），若192.168.1.104被Ping通，则可确定192.168.1.104为MOSA的LAN口IP。

（2）. 在IE上键入查找到的MOSA的LAN口IP加端口名（如192.168.1.104：8000），用户名：WEB 密码：0672 进入MOSA设备界面设置（以上的用户名和密码所有的mosa设备都一样的）。若出现乱码，在查看---编码选择繁体中文即可。在IP SETTINGS栏里设定可以接入网络的IP和网关（MOSA的WAN口IP与路由器的LAN口IP属同一网段）。然后将MOSA的WAN口线接路由器的LAN口，拿测试电话机接MOSA的FXS口，正常情况下摘下话机可以听到信号音且可拨通简码。

至此，MOSA设备设置完成！

4. 电话交换机设置：

（1）：找到会设置电话交换机的人员并与其取得联系。
（2）：抓取码设好（如#9、54等）。
（3）：线路接好，保证打抓取码、外线和内线。

以上就是VOIP网络电话架设和设置使用的详细资料的方法。
