翠宫饭店中水改造工程

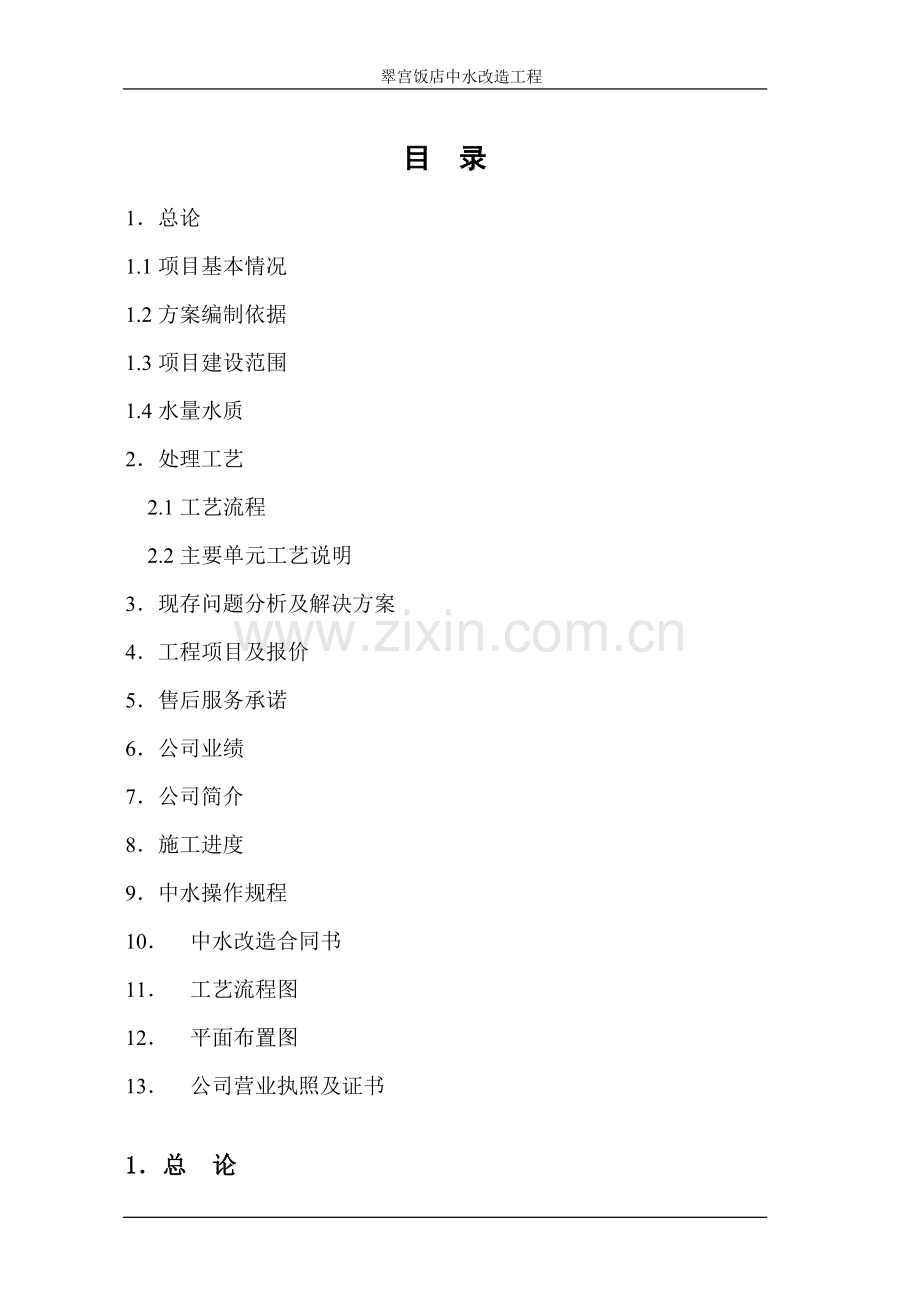

目 录
1． 总论
1.1 项目基本情况
1.2 方案编制依据
1.3 项目建设范围
1.4 水量水质
2． 处理工艺
2.1工艺流程
2.2主要单元工艺说明
3． 现存问题分析及解决方案
4． 工程项目及报价
5． 售后服务承诺
6． 公司业绩
7． 公司简介
8． 施工进度
9． 中水操作规程
10． 中水改造合同书
11． 工艺流程图
12． 平面布置图
13． 公司营业执照及证书

1．总 论

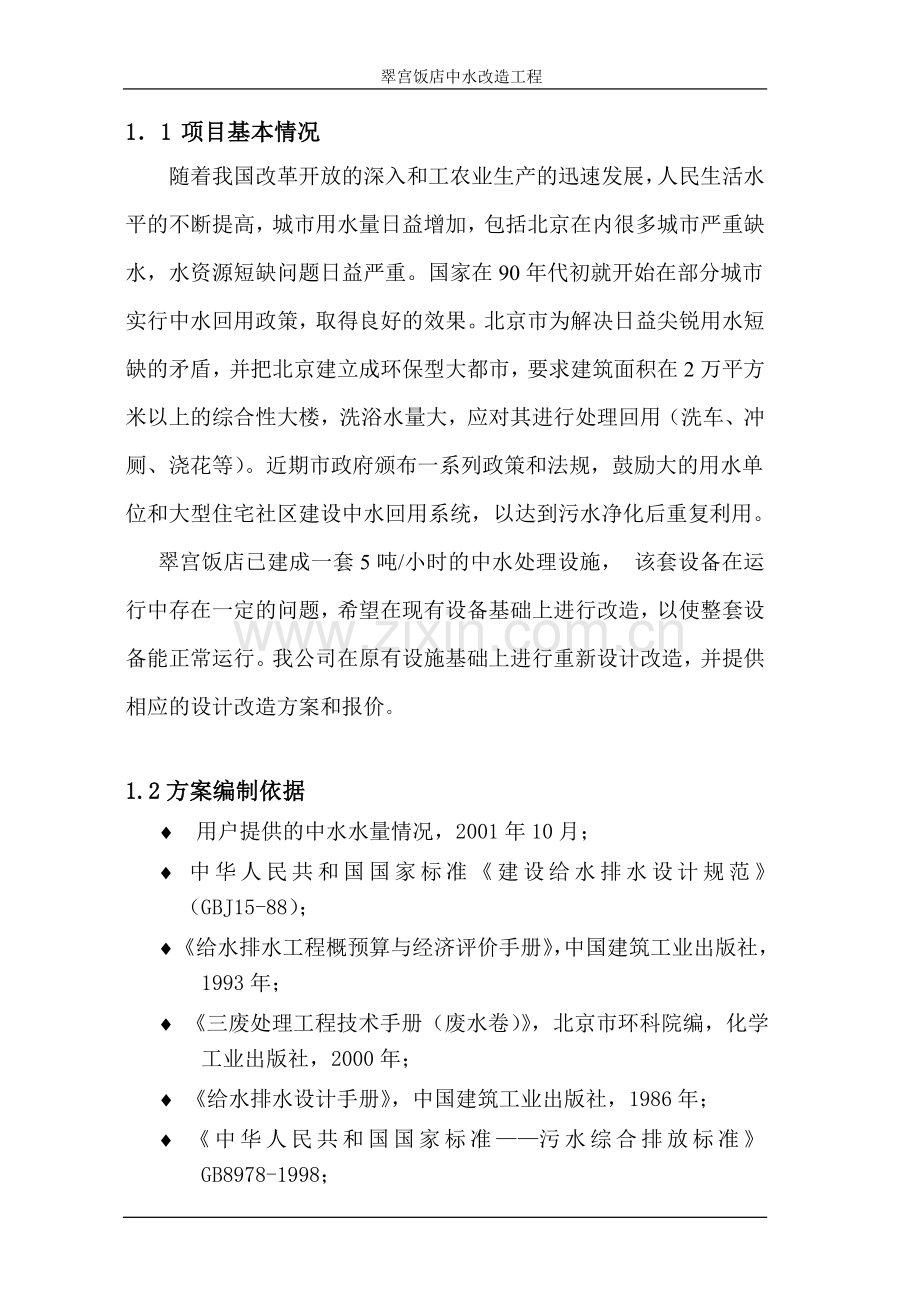

1．1 项目基本情况
随着我国改革开放的深入和工农业生产的迅速发展，人民生活水平的不断提高，城市用水量日益增加，包括北京在内很多城市严重缺水，水资源短缺问题日益严重。国家在90年代初就开始在部分城市实行中水回用政策，取得良好的效果。北京市为解决日益尖锐用水短缺的矛盾，并把北京建立成环保型大都市，要求建筑面积在2万平方米以上的综合性大楼，洗浴水量大，应对其进行处理回用（洗车、冲厕、浇花等）。近期市政府颁布一系列政策和法规，鼓励大的用水单位和大型住宅社区建设中水回用系统，以达到污水净化后重复利用。
翠宫饭店已建成一套5吨/小时的中水处理设施， 该套设备在运行中存在一定的问题，希望在现有设备基础上进行改造，以使整套设备能正常运行。我公司在原有设施基础上进行重新设计改造，并提供相应的设计改造方案和报价。

1.2方案编制依据
¨ 用户提供的中水水量情况，2001年10月；
¨ 中华人民共和国国家标准《建设给水排水设计规范》（GBJ15-88）；
¨ 《给水排水工程概预算与经济评价手册》，中国建筑工业出版社，1993年；
¨ 《三废处理工程技术手册（废水卷）》，北京市环科院编，化学工业出版社，2000年；
¨ 《给水排水设计手册》，中国建筑工业出版社，1986年；
¨ 《中华人民共和国国家标准——污水综合排放标准》GB8978-1998；
¨ 生活杂用水水质标准CJ251-89；
¨ 中华人民共和国城市区域环境噪声标准GB3096-93；

1．2 项目建设范围
本工程为“交钥匙”工程，设计和建设范围包括中水间内的设备购置及运输安装、仪器仪表、管道工程、配电及自动控制工程，并包括工程建成后的调试。
1．3 水质水量
原水水质：中水水源为洗浴废水水
中水水质：中水用于冲洗厕所、洗车、浇花等，其水质满足以下要求
项 目
标 准
色
色度不超过40°
嗅
无不快感觉
Ph
6.5～9.0
悬浮物
不超过10mg/L
生化需氧量（5d20℃）
不超过10mg/L
化学耗氧量（重铬钾法）
不超过50mg/L
阳离子合成洗涤剂
不超过2mg/L
细菌总数
1ml水中不超过100个
总大肠菌数
不超过3个/ml
游离余氧
管网末端不低于0.2mg/L

中水水量
根据翠宫饭店工程部所提供的参数：
中水日处理量为100 m3/d。
每小时处理水量 5m3/h。
1．4 效益分析
1.5.1 运行成本
¨ 每年操作天数按360天计。
¨ 每天处理水量120吨/天，年处理水量4.32万吨/年。
¨ 本工程操作管理人员均为兼职，人工费按0.6万元/年计。
¨ 电费按0.50元/度计，运转时设备的实际使用功率5kw，因此电费消耗为2.16万元/年。
¨ 消毒所用次氯酸钠投量2-5mg/L（有效氯），含有效氯10%的次氯酸钠溶液用量10kg/d。10%次氯酸钠溶液价格1,000元/吨，则年加药费0.36万元/年。
¨ 絮凝剂月用量为4kg，年加药费为 0.6万元/年。
¨ 日常维修费按年维修费 0.5万元/年，
¨ 每天运行费用分析如下：
人工费： 16.6元/天
电 费： 60.00元/天
药品费： 26.66元/天
日常维修费： 13.88元/天
¨ 直接处理成本： 1.17元/吨水
¨ 直接处理费用： 4.217万元/年
¨ 直接处理成本指运转中实际花销的费用，不含折旧。
1.5.2 经济效益
自来水水费 3.60元/吨
年节约自来水约4万吨，节约水费14.40万元。
年创经济效益： 10.183万元

2．处理工艺
2．1工艺流程图
工艺流程图（原有工艺）：

原水 格栅 调节池 一级提升泵

毛发聚集器 一体化处理设备 二级提升水泵

高速沙缸 高速炭缸 清水池 回用

次氯酸钠发生器

2．2工艺说明
本期工程的水源主要为公寓楼的洗浴污水，系统中各单元的主要作用分析如下：
2.2.1格栅
格栅置于洗浴废水进入调节池之前，主要作用是去除水中毛发、纤维状物质，及大块颗粒状杂物，以保障系统正常连续运行。
2.2.2调节池（预曝气）
中水水源为洗浴污水等优质杂排水，因水量和水质不均衡甚至一日内发生很大变化，这种变化对于生物处理设备正常发挥其净化功能不利。采用污水调节池，用以进行水量的调节和水质的均合，以保证生物处理的正常进行。
该中水系统调节池总容积为40立方米，为钢筋混凝土结构，调节池设有溢流管，可直接流入排水系统，泵入下水道。
在调节池中增设预曝气系统，使水质均合效果良好，能够防止水中悬浮物的沉积，且兼有吹脱水中气体污染物作用。另外还能氧化部分易降解的物质，减轻后续水处理设备的负荷。
2.2.3毛发聚集器
毛发聚集器用于中水处理中，去除水中毛发、纤维状物质，及大块颗粒状杂物，以保障系统正常连续运行。
毛发过滤器过滤面积大，阻力小，过滤效率高，设有快开式顶盖，清理方便。
该系统所选用的毛发过滤器采用碳钢制造，内有滤网，
规格为：ф300 ，两台。
2.2.4一、二级提升泵
采用北京第二水泵厂的污水泵提升加压污水，两台，
型 号 为： IS50-32-250
工作流量：Q=3.75 - 7.5 m3/h
扬 程：H=20米
功 率： N =1.5Kw
2.2.5中水一体化处理装置
中水一体化处理装置包括两级接触氧化池、沉淀池和中间水箱。设备一体化，结构紧凑，操作简便。该设备为我公司研制开发的定型产品。
接触氧化池作用是利用填料上附着生长的生物膜吸附氧化水中有机污染物，好氧接触氧化法处理可生化的有机废水，通过设置填料增加气、固、液三相的接触，利用水中溶解氧的不同，形成逐级负荷递减系统，可更有效地去除水中的有机物，去除率达到90％以上。
其中曝气设备采用山东章晃生产的三叶罗茨风机，该产品为中日合资生产，主体设备采用进口，具有噪音低(小于50分贝)、占地面积小、维护管理简便等优点，型号为：SSR—50，一台。

沉淀池的作用为将氧化池处理出水进行泥水分离，使污水中脱落的生物膜和污泥沉积在池体底部，集中外排。上清液收集至中间水池内。
2.2.6石英砂过滤器
生物处理过程中脱落下来老化生物及活性污泥虽经沉淀池从水中分离出去，但仍有部分细小悬浮物随水流而带出，为了保证处理出水的SS含量达到使用要求，设置石英砂压力过滤器，可进一步去除水中的细小悬浮物。滤后水利用水泵余压送到中水回用水池。石英砂过滤器反冲洗采用中水回用水池中的清水为节约水源，反冲洗排水排入调节池以再利用。
石英砂过滤器规格为：ф1000x2000 ，内部填充0.6—1.0mm的石英沙。
2.2.7活性炭过滤器
该系统采用高速活性炭过滤器，罐内填充活性炭，可以进一步去除水中的细小悬浮物，确保中水水质达标。
2.2.8 絮凝剂加药装置
用于投加絮凝剂，中水经过一体化设备二级生物接触氧化处理后，水中含有许多脱落的生物其它悬浮物，采用投加聚合氯化铝絮凝剂，可以迅速在淀池内去除大部分SS，为后续过滤设备提供较好的水质。

此装置的特点：
①结构紧凑，占地面积小。
②全部采用耐腐蚀材料，设备使用寿命长。
③药液采用美国进口计量泵投加，投加方便，投加量可调节，运行可靠，操作灵活。
2.2.9消毒剂加药装置
用于投加消毒剂，中水经过滤后水中还会残留大量病菌、病毒、生物菌群，需要将其杀灭，采用消毒剂加药装置，投加含氯消毒剂，以杀灭水中各种微生物、致病菌、病毒达到水质卫生标准。
此装置的特点：
①结构紧凑，占地面积小。
②全部采用耐腐蚀材料，设备使用寿命长。
③药液采用美国进口计量泵投加，投加方便，投加量可调节，运行可靠，操作灵活。
2.2.10反冲洗水泵
采用上海东方泵业的潜水泵，两台，
型 号 为： 65WQ25-28-4
工作流量：Q= 25 m3/h
扬 程：H=28米
功 率： N = 4 Kw
该反冲洗水泵主要为石英砂过滤器提供反冲洗水，以出去石英砂过滤器所截留的各种杂质，保证石英砂过滤器正常工作。
2.2.11中水回用水池(清水池)
经过处理的中水贮存于中水回用水池中，以供使用。清水池内需设自来水自动补水设施，针对该工程，自来水补水管管径为DN100，当中水水源发生问题，为确保中水用户的连续使用，此时需自动补入自来水，
我公司采用液压式控制方式来控制自来水自动补水，以解决电磁阀控制不稳定的问题。
2.2.12中水回供系统
变频调速供水设备是集机械、电子、微机控制于一体的新型机电一体化供水装置。它以可编程控制器（PLC）、单片机、逻辑电路和变频调速器为主控制，根据供水管网用水量变化，接收管网的压力信号，经运算分析后，自动调节水泵的转数和台数，使管网始终保持恒定的压力和所需的水量。
² 设备自动监测管网水压和水量，经运算分析后，根据用水量的变化自动调节水泵的供水量，使水泵始终处在最优化运行状态，真正达到节水节能的目的。
² 对多台泵均能可靠地实现软启动，大大延长设备的电器、机械寿命。
² 结构紧凑、占地面积小、投资少、安装方便，有利于集中管理。
² 压力波动小、精度高、小流量或零星流量时设备可以停机，进一步降低电耗能。
² 功能齐全。设备具有手动、自动、远距离操纵方式。并可追加小流量停机、多台泵循环变频、水池低水位报警、自动巡检、手动巡检、变频器异常等各种功能。
² 具有自检、故障判断和故障排除等保护功能和极强抗干扰能力。
3、 现存问题分析及解决方案：
根据我方对现场的实地勘察及工程部所提供的资料，该工程采用生物接触氧化处理流程。
该系统主要问题及解决方案如下：
3.1 原系统风机过小，曝气量不够，造成接触氧化效果不理想。
建议增加风机，原风机作为调节池预暴气使用。
3.2 缺少混凝剂加药装置。
建议增加混凝加药装置，采用美国进口计量泵技术的一体加药装置。
3.3 消毒剂加药装置为次氯酸钠发生器，不能正常工作。
建议更换为采用美国进口计量泵技术的一体加药装置。
3.4 氧化池内球形填料数量不足，我方建议补加,补加5M3。
3.5 沉淀池缺少填料沉淀效果较差。建议增加斜板填料。
3.6 石英沙过滤器过小。建议增加合适的石英沙过滤器。
3.7 曝气系统改造。
3.8 该中水系统管道改造。
3.9 电控柜、新旧用电设备的检查，线路、控制的改造。
3.10 中水水量的计量，增加水表。
3.11 一体化设备的内壁部分防腐处理。
3.12 调节池预曝气系统改造。
3.13 自来水补水装置改造。
3.14 增加两台反冲洗水泵。

工艺流程图（改造后工艺）：

原水 格栅 预暴气 调节池 一级提升泵

毛发聚集器 一体化处理设备 二级提升水泵

鼓风机 絮凝剂

石英砂过滤器 高速炭缸 清水池

消毒剂
回用

4、改造项目及工程报价：
4.1 工程报价

序号
项目
规格及材料
数量
价格（元）
1
鼓风机
SSR—50
一台
18000
2
斜管填料
ф80x866 玻璃钢
5M2
5000
3
球形填料
PVC
5M3
6500
4
曝气系统改造
钢管
一套
5000
5
反冲洗水泵
65WQ25-28-4
二台
10500
6
自来水补水装置
DN100 液压控制
一套
2500
7
混凝剂加药装置
配进口计量泵
一套
15000
8
消毒剂加药装置
配进口计量泵
一套
15000
9
石英沙过滤器
ф1000x2000 含填料
一台
30000
10
管道系统改造
国标钢管
一批
5000
11
电路系统改造
国标
一套
4000
小计： 人民币116500 元
运输、安装、调试费用：小计x 8%， 人民币 9320 元
税金：小计x 6%， 人民币 6990 元
工程总价： 人民币 132810元

4.2 改造项目

序号
项目
内容
1
风机
风机的安装、管线连接、配电、送风管线的检查、改造。
2
斜管填料
原有钢制斜板的改造、新斜管填料的安装。
3
球形填料
清除原有填料，添加新的生物填料。
4
曝气系统改造
清理检查原有曝气管，进行合理的改造。
5
一体化设备
内壁刷涂防腐涂料。
6
混凝剂加药装置
本装置包括美国进口计量泵、加药桶（100L），并包括一个月用量的混凝剂，设备安装及加药管线。
7
消毒剂加药装置
本装置包括美国进口计量泵、加药桶（100L），并包括一个月用量的消毒液，设备安装及加药管线连接。
8
石英砂过滤器
包括过滤器的安装，进出水管、反冲管的连接，并包
含0.6mm—1.0mm的石英沙滤料。
9
电控系统改造
原有线路、电器件、控制的检查，新添设备的供电、控制及中水系统所有设备的控制。
10
反冲洗系统
增加两台潜水泵，对石英砂进行反冲洗。
11
自来水补水改造
采用液压浮球控制补水。
11
原有过滤罐
原有活性炭过滤器继续使用。
12
水表
根据节水要求，增加水表一个。
13
调节池预曝气
调节池内增加曝气管。

售后服务承诺

1、 根据中水工程的特殊性，我公司提供交钥匙工程之服务。
2、 我公司负责设备的运输、安装及调试；在施工过程中积极配合甲方工作。
3、 在运行过程中，如出现问题，我公司承诺在接到通知12小时之内，到现场解决问题。
4、 我公司对中水设备提供2年保修期，免费提供设备维修服务并
提供终生技术支持。在保修期之后，如更换配件,只收取
成本费。
5、 我公司对中水设备运行及水质验收状况采取定期巡检服务。运
行初期每月派专人巡检两次，并及时传达北京市节水办有关中水设施的法规要求。
6、 我公司负责编制使用说明、操作规程、工艺流程。
7、 我公司免费为贵方操作人员进行技术培训，直到熟练操作
为止。
8、 我公司负责配合办理北京市节水办对该中水工程的验收，并达 到中水水质标准。
9、 免费提供一切技术咨询。
