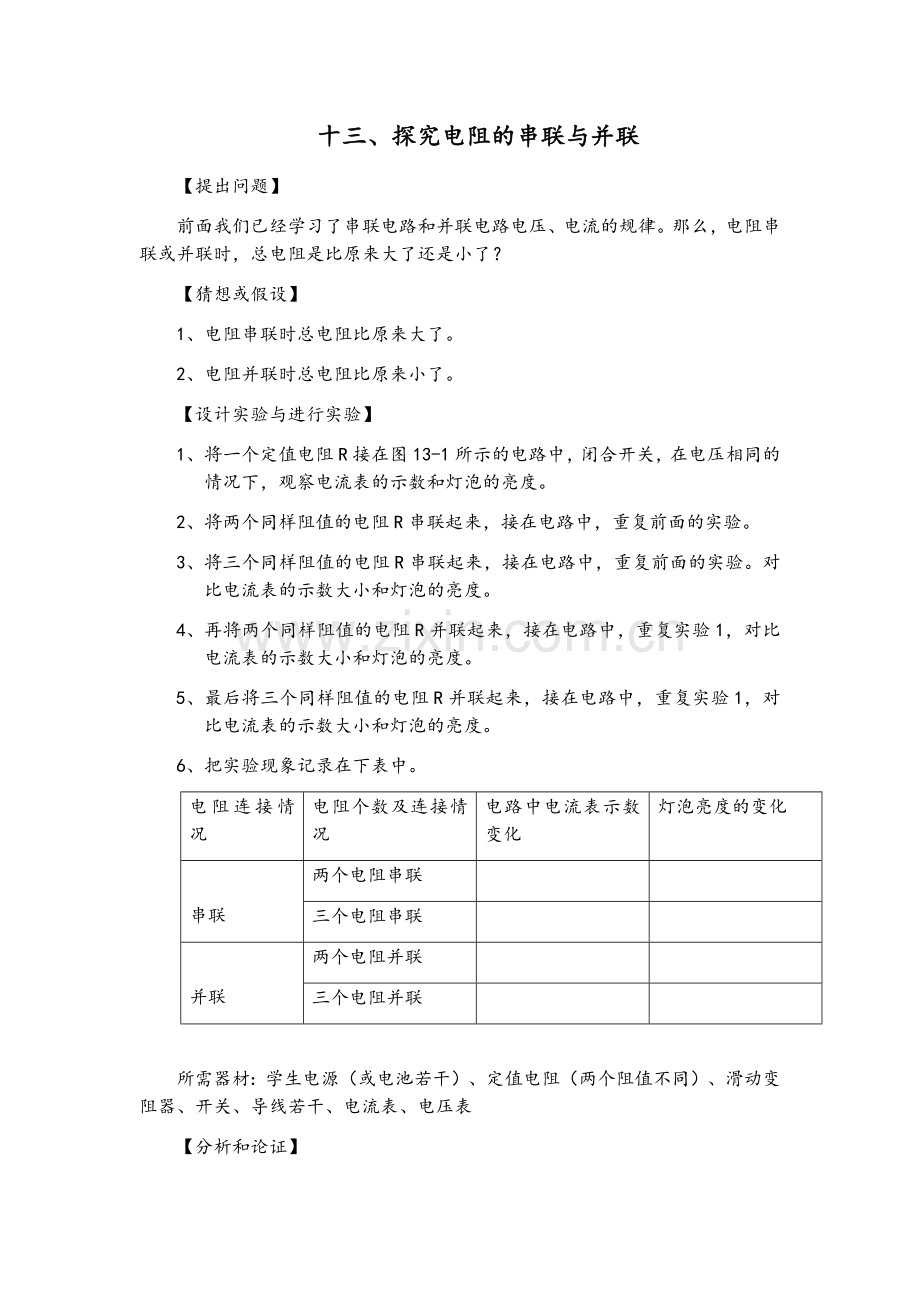

十三、探究电阻的串联与并联
【提出问题】
前面我们已经学习了串联电路和并联电路电压、电流的规律。那么，电阻串联或并联时，总电阻是比原来大了还是小了？
【猜想或假设】
1、电阻串联时总电阻比原来大了。
2、电阻并联时总电阻比原来小了。
【设计实验与进行实验】
1、 将一个定值电阻R接在图13-1所示的电路中，闭合开关，在电压相同的情况下，观察电流表的示数和灯泡的亮度。
2、 将两个同样阻值的电阻R串联起来，接在电路中，重复前面的实验。
3、 将三个同样阻值的电阻R串联起来，接在电路中，重复前面的实验。对比电流表的示数大小和灯泡的亮度。
4、 再将两个同样阻值的电阻R并联起来，接在电路中，重复实验1，对比电流表的示数大小和灯泡的亮度。
5、 最后将三个同样阻值的电阻R并联起来，接在电路中，重复实验1，对比电流表的示数大小和灯泡的亮度。
6、 把实验现象记录在下表中。
电阻连接情况
电阻个数及连接情况
电路中电流表示数变化
灯泡亮度的变化

串联
两个电阻串联

三个电阻串联

并联
两个电阻并联

三个电阻并联

所需器材：学生电源（或电池若干）、定值电阻（两个阻值不同）、滑动变阻器、开关、导线若干、电流表、电压表
【分析和论证】
实验现象表明：在相同电压情况下
1、 接入一个定值电阻时，电流大些，灯泡亮些；
2、 接入串联的两个定值电阻时，电流较小，灯泡比较暗；
3、 接入串联的三个定值电阻时，电流最小，灯泡最暗。
从而得出结论：串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
4、 接入并联的两个定值电阻时，电流较接入一个定值电阻时的电流大些，灯泡也更亮些；
5、 接入并联的三个定值电阻时，电流较接入并联的两个定值电阻时的电流大些，灯泡也更亮些；
从而得出结论：并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。
【评估与交流】
对自己的探究活动进行回顾、分析，及时总结调整，然后把探究过程、记录及总结与同学和老师交流。
