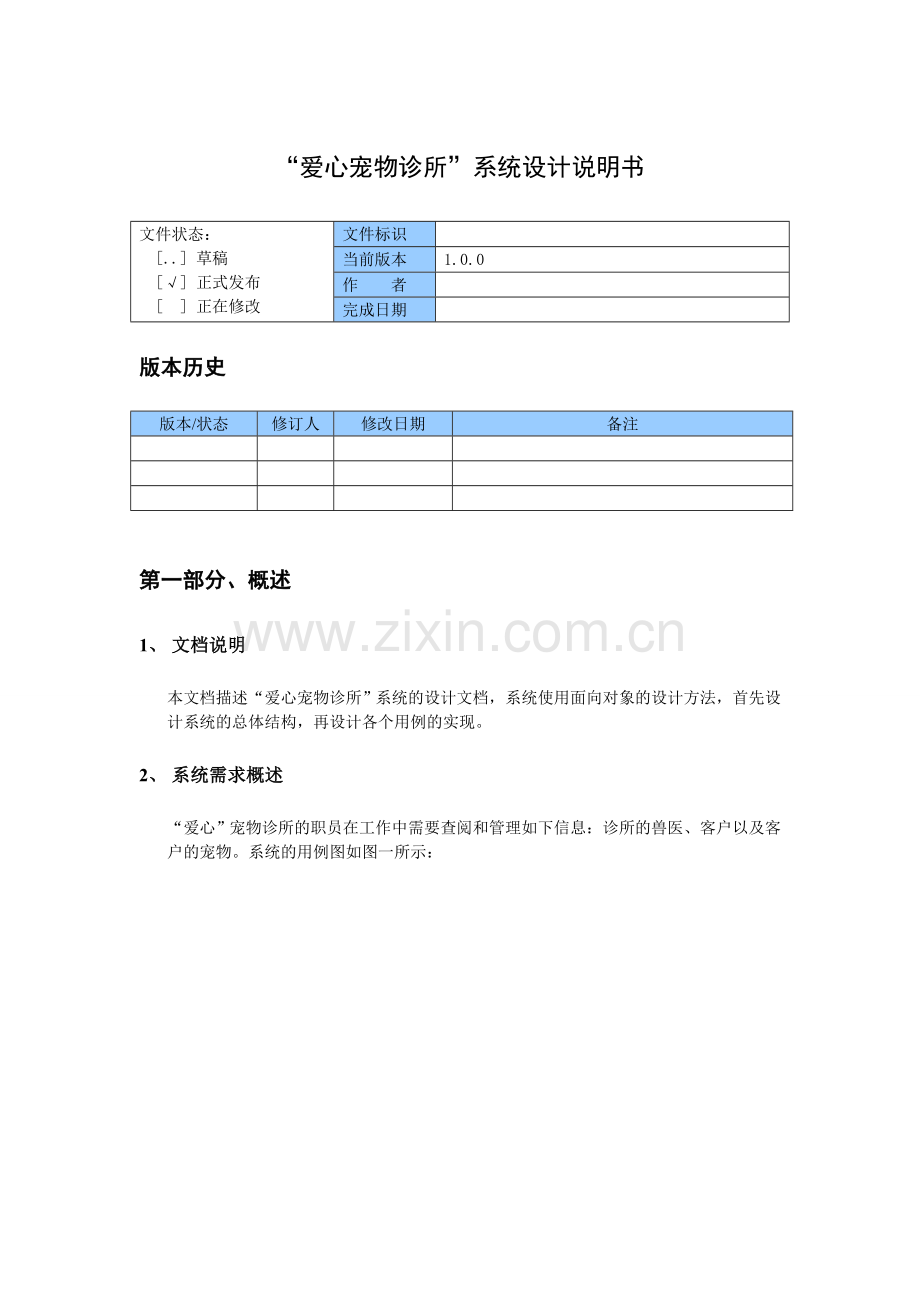

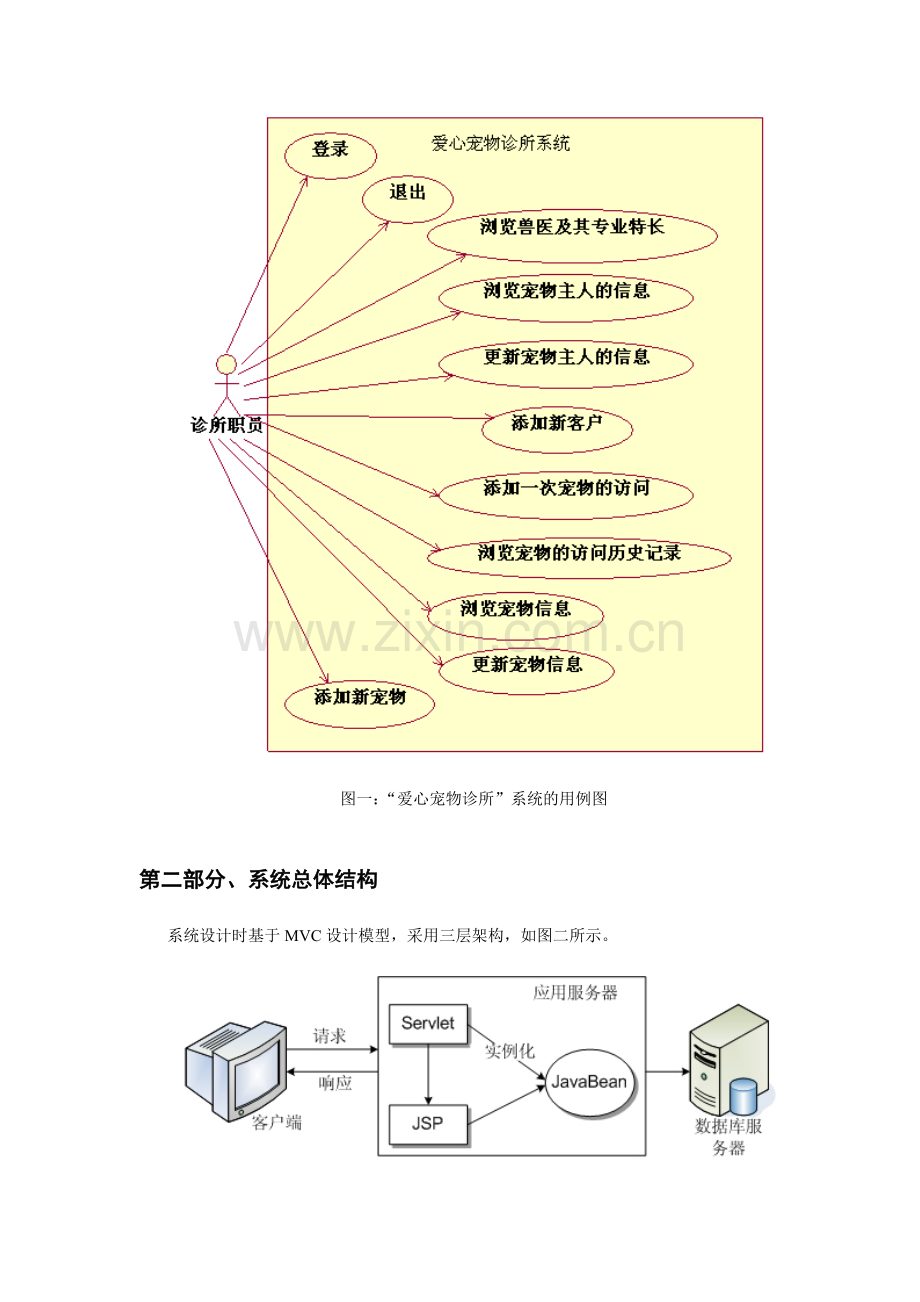

“爱心宠物诊所”系统设计说明书文件状态： [..] 草稿 [√] 正式发布 [ ] 正在修改文件标识当前版本 1.0.0 作者完成日期版本历史版本/状态修订人修改日期备注第一部分、概述 1、文档说明本文档描述“爱心宠物诊所”系统的设计文档，系统使用面向对象的设计方法，首先设计系统的总体结构，再设计各个用例的实现。 2、系统需求概述 “爱心”宠物诊所的职员在工作中需要查阅和管理如下信息：诊所的兽医、客户以及客户的宠物。系统的用例图如图一所示：图一：“爱心宠物诊所”系统的用例图第二部分、系统总体结构系统设计时基于MVC设计模型，采用三层架构，如图二所示。图二：“爱心宠物诊所”系统的体系结构第三部分、系统设计 1. 关键抽象从需求中可以得出系统的如下关键抽象：兽医、专业特长、宠物主人、宠物类型、宠物和宠物的访问。这些实体可以设计为JavaBean类，例如宠物具有这些属性：名称、标识ID、类型ID和出生日期等。宠物主人和宠物之间具有如下关系：一个宠物主人可以拥有多个宠物，每一个宠物属于一个主人；每一个宠物可能到诊所多次就诊；每个兽医具有多项专长，而同一专长可能有多个兽医。图三描述了系统的关键抽象，他们为系统的模型。图三：“爱心宠物诊所”系统的模型 2. 用例的设计使用面向对象设计时，关键在于描述那些对象如何交互完成用例的功能，通常将对象发送消息的相互调用过程画成时序图。下面将逐一解释用例的时序图。 Ø 登录 A、时序图 B、描述编号类名或方法名功能描述 1 login.jsp jsp页面，显示登录界面 2 EmpServlet Servlet,处理职员的登录请求 3 EmpDAO 其verify方法负责访问employee表，验证用户名称和口令 4 vetsearch.jsp jsp页面, 若职员登录成功，显示一个页面可供职员访问用例“浏览兽医及其专业特长” Ø 退出 A、时序图 B、描述编号类名或方法名功能描述 1 EmpServlet Servlet,处理职员的退出请求 2 HttpSession session对象，其invalidate方法负责使客户的会话无效 3 login.jsp jsp页面, 职员退出后，显示登录界面 Ø 浏览兽医及其专业特长 A、时序图 B、描述编号类名或方法名功能描述 1 VetServlet Servlet,处理职员的查询兽医的请求 2 VetDAO 其search方法负责访问vets, specialties, vet_specialties表完成查询兽医及其专业特长 3 vetsearch.jsp jsp页面, 可供输入查询兽医名称或专业的条件 4 vetsearch_name.jsp jsp页面, 显示查询出的兽医及其专业特长 Ø 浏览宠物主人的信息 A、时序图 B、描述编号类名或方法名功能描述 1 PetServlet Servlet,处理职员的查询宠物主人的请求,其doPost方法调用其自己的search方法 2 PetDAO 其searchPet方法负责访问owners , pets表完成查询宠物主人及其宠物 3 petsearch.jsp jsp页面, 可供输入查询宠物主人的条件 4 petsearch_name.jsp jsp页面, 显示查询出的宠物主人及其宠物的信息 Ø 更新宠物主人的信息 A、时序图 B、描述编号类名或方法名功能描述 1 PetOwnerServlet Servlet,处理职员的查询和更新宠物主人的请求,其doPost方法调用其自己的search方法 2 PetOwnerDAO 其viewPetOwner方法负责访问owners 表完成查询出指定的宠物主人的信息；其updatePetOwner方法负责访问owners 表完成更新指定的宠物主人的信息； 3 ownerupdate.jsp jsp页面, 显示查询出的宠物主人的信息,可供修改，提交后保存修改，并再次显示更新后的宠物主人的信息。 Ø 添加新客户 A、时序图 B、描述编号类名或方法名功能描述 1 PetOwnerServlet Servlet,处理职员的添加新客户的请求 2 PetOwnerDAO 其addPetOwner方法负责访问owners表完成添加新客户 3 newpetowner.jsp jsp页面, 显示界面可供输入添加的宠物主人的信息 4 petsearch.jsp jsp页面, 其界面上存在一个按钮可供链接到此用例的功能 Ø 浏览宠物信息 A、时序图 B、描述编号类名或方法名功能描述 1 PetServlet Servlet,处理职员的查询宠物主人的请求,其doPost方法调用其自己的search方法 2 PetDAO 其searchPet方法负责访问owners , pets表完成查询宠物及其主人的信息 3 petsearch.jsp jsp页面, 可供输入查询宠物的条件 4 petsearch_name.jsp jsp页面, 显示查询出的宠物及其主人的信息 Ø 更新宠物信息 A、时序图 B、描述编号类名或方法名功能描述 1 PetServlet Servlet,处理职员的更新宠物信息的请求 2 PetDAO 其selectPetById方法负责访问pets, types, owners表完成查询出指定的宠物的详细信息以供修改；其updatePet方法负责访问pets表完成更新指定的宠物的信息； 3 petview_name.jsp jsp页面, 显示点击的某个宠物的详细信息,只可浏览，当职员点击其中的一个修改按钮后，系统呈现修改编辑界面。 4 petupdate.jsp jsp页面, 修改宠物的编辑界面。 Ø 添加新宠物 A、时序图 B、描述编号类名或方法名功能描述 1 PetServlet Servlet,处理职员的添加新宠物的请求 2 PetDAO 其addPet方法负责访问pets表完成添加新宠物 3 petnew.jsp jsp页面, 显示界面可供输入添加的宠物的信息 4 petsearch.jsp jsp页面, 其界面上存在一个按钮可供链接到此用例的功能 Ø 浏览宠物的访问历史记录 A、时序图 B、描述编号类名或方法名功能描述 1 PetVisitServlet Servlet,处理职员的浏览宠物的访问历史记录的请求 2 PetVisitDAO 其searchPetVisitHistory方法负责访问visits表完成查询出指定的宠物的访问历史记录； 3 petview_name.jsp jsp页面, 显示点击的某个宠物的详细信息,只可浏览，当职员点击其中的一个阅览病历按钮后，系统呈现宠物的访问历史记录。 4 petvisithistory.jsp jsp页面, 显示宠物的访问历史记录。 Ø 添加一次宠物的访问 A、时序图 B、描述编号类名或方法名功能描述 1 PetVisitServlet Servlet,处理职员的添加一次宠物的访问的请求 2 PetVisitDAO 其addNewVisit方法负责访问visits表完成添加一次宠物的访问记录； 3 petview_name.jsp jsp页面, 显示点击的某个宠物的详细信息,只可浏览，当职员点击其中的一个增加新病历按钮后，系统呈现添加宠物的一次访问记录的界面。 4 petnewvisit.jsp jsp页面, 显示一个界面以便输入宠物的访问记录。 5 petsearch.jsp jsp页面, 可供输入查询宠物的条件第四部分、数据库设计 1、逻辑设计系统的E-R图如下： 2、表设计表名功能说明 vets 存储兽医信息 specialties 存储兽医的专业特长信息 vet_specialties 兽医与专业特长的关联表 types 宠物的类型表 owners 宠物的主人 pets 存储宠物信息 visits 存储宠物的访问信息 employee 存储职员信息 2.1 vets 表名 vets 列名数据类型（精度范围）空/非空约束条件其它说明 id INT NOT NULL IDENTITY(1,1) PRIMARY KEY name VARCHAR(30) 补充说明 2.2 specialties 表名 specialties 列名数据类型（精度范围）空/非空约束条件其它说明 id INT NOT NULL IDENTITY(1,1) PRIMARY KEY name VARCHAR(80) 补充说明 2.3 vet_specialties 表名 vet_specialties 列名数据类型（精度范围）空/非空约束条件其它说明 vet_id INT NOT NULL foreign key REFERENCES vets(id) specialty_id INT NOT NULL foreign key REFERENCES specialties(id) 补充说明 2.4 types 表名 types 列名数据类型（精度范围）空/非空约束条件其它说明 id INT NOT NULL IDENTITY(1,1) PRIMARY KEY name VARCHAR(80) 补充说明 2.5 owners 表名 owners 列名数据类型（精度范围）空/非空约束条件其它说明 id INT NOT NULL IDENTITY(1,1) PRIMARY KEY name VARCHAR(30) address VARCHAR(255) city VARCHAR(80) telephone VARCHAR(20) 补充说明 2.6 pets 表名 pets 列名数据类型（精度范围）空/非空约束条件其它说明 id INT NOT NULL IDENTITY(1,1) PRIMARY KEY name VARCHAR(30) birth_date DATETIME type_id INT NOT NULL foreign key REFERENCES types(id) owner_id INT NOT NULL foreign key REFERENCES owners(id) 补充说明 2.7 visits 表名 visits 列名数据类型（精度范围）空/非空约束条件其它说明 id INT NOT NULL IDENTITY(1,1) PRIMARY KEY pet_id INT NOT NULL foreign key REFERENCES pets(id) visit_date DATETIME description VARCHAR(255) 补充说明 2.8 employee 表名 employee 列名数据类型（精度范围）空/非空约束条件其它说明 name VARCHAR(20) NOT NULL PRIMARY KEY password VARCHAR(20) NOT NULL 补充说明第五部分、界面设计 1、主界面设计系统的首页为登录页面，如下图所示： 2、用例界面实现 Ø 登录当职员成功登录之后，出现如下界面： Ø 退出点击“退出”链接即可退出系统，如下图所示： Ø 浏览兽医及其专业特长如下图所示，输入查询的兽医的名称，点击查询按钮：查询结果如下图所示： Ø 浏览宠物主人的信息查询界面如下图所示：输入查询条件，点击查询按钮，如下图所示：查询结果如下图所示：点击链接的客户，结果如下图： Ø 更新宠物主人的信息编辑后点击“修改”按钮：结果如下图： Ø 添加新客户编辑界面如下：添加之后： Ø 浏览宠物信息输入查询条件：查询结果：点击宠物的链接： Ø 更新宠物信息编辑宠物的信息：修改结果： Ø 添加新宠物添加成功之后： Ø 浏览宠物的访问历史记录结果如下： Ø 添加一次宠物的访问编辑访问信息：添加之后：
