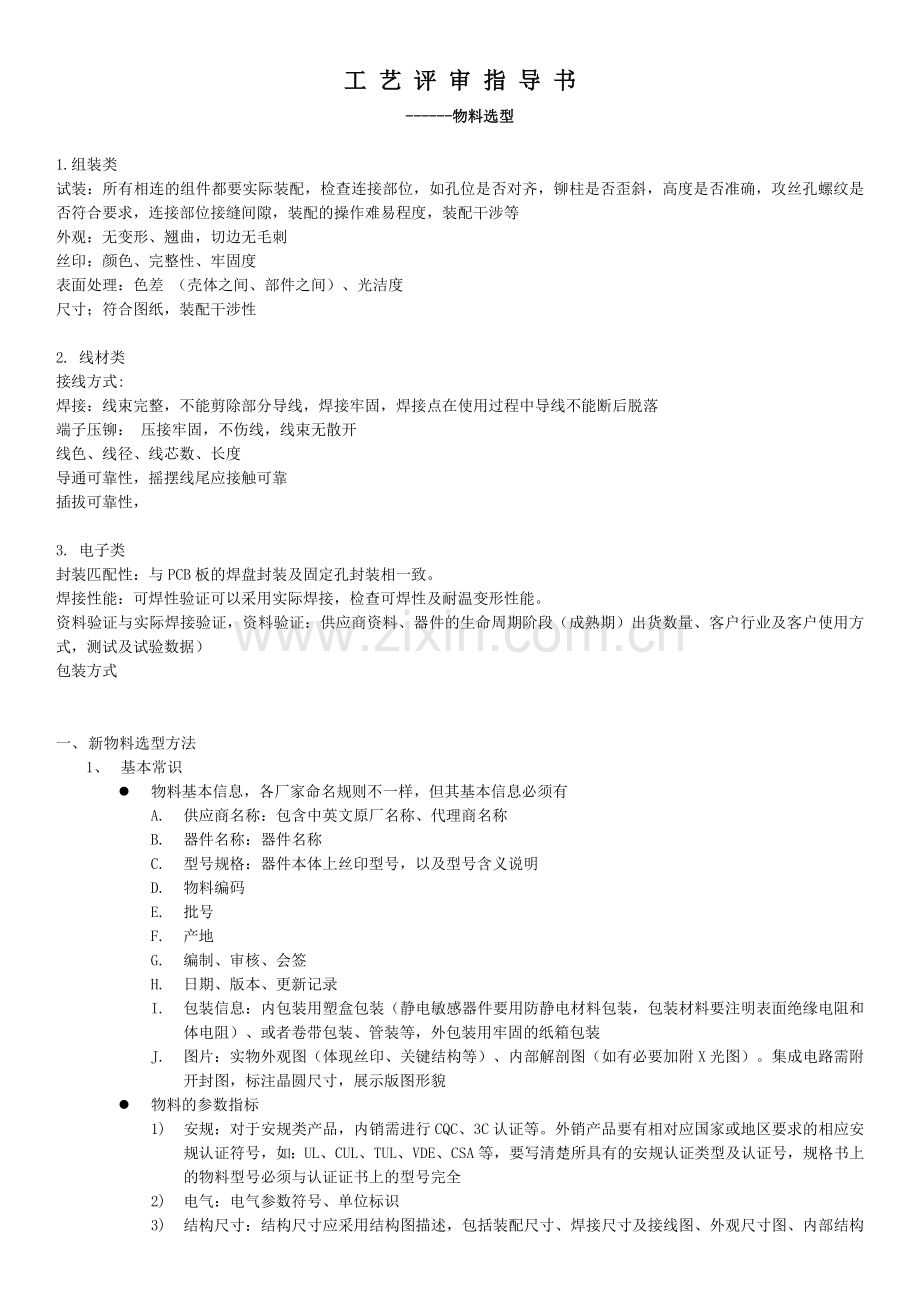

工 艺 评 审 指 导 书
------物料选型

1.组装类
试装：所有相连的组件都要实际装配，检查连接部位，如孔位是否对齐，铆柱是否歪斜，高度是否准确，攻丝孔螺纹是否符合要求，连接部位接缝间隙，装配的操作难易程度，装配干涉等
外观：无变形、翘曲，切边无毛刺
丝印：颜色、完整性、牢固度
表面处理：色差 （壳体之间、部件之间）、光洁度
尺寸；符合图纸，装配干涉性

2. 线材类
接线方式:
焊接：线束完整，不能剪除部分导线，焊接牢固，焊接点在使用过程中导线不能断后脱落
端子压铆： 压接牢固，不伤线，线束无散开
线色、线径、线芯数、长度
导通可靠性，摇摆线尾应接触可靠
插拔可靠性，

3. 电子类
封装匹配性：与PCB板的焊盘封装及固定孔封装相一致。
焊接性能：可焊性验证可以采用实际焊接，检查可焊性及耐温变形性能。
资料验证与实际焊接验证，资料验证：供应商资料、器件的生命周期阶段（成熟期）出货数量、客户行业及客户使用方式，测试及试验数据）
包装方式

一、 新物料选型方法
1、 基本常识
l 物料基本信息，各厂家命名规则不一样，但其基本信息必须有
A. 供应商名称：包含中英文原厂名称、代理商名称
B. 器件名称：器件名称
C. 型号规格：器件本体上丝印型号，以及型号含义说明
D. 物料编码
E. 批号
F. 产地
G. 编制、审核、会签
H. 日期、版本、更新记录
I. 包装信息：内包装用塑盒包装（静电敏感器件要用防静电材料包装，包装材料要注明表面绝缘电阻和体电阻）、或者卷带包装、管装等，外包装用牢固的纸箱包装
J. 图片：实物外观图（体现丝印、关键结构等）、内部解剖图（如有必要加附X光图）。集成电路需附开封图，标注晶圆尺寸，展示版图形貌
l 物料的参数指标
1) 安规：对于安规类产品，内销需进行CQC、3C认证等。外销产品要有相对应国家或地区要求的相应安规认证符号，如：UL、CUL、TUL、VDE、CSA等，要写清楚所具有的安规认证类型及认证号，规格书上的物料型号必须与认证证书上的型号完全
2) 电气：电气参数符号、单位标识

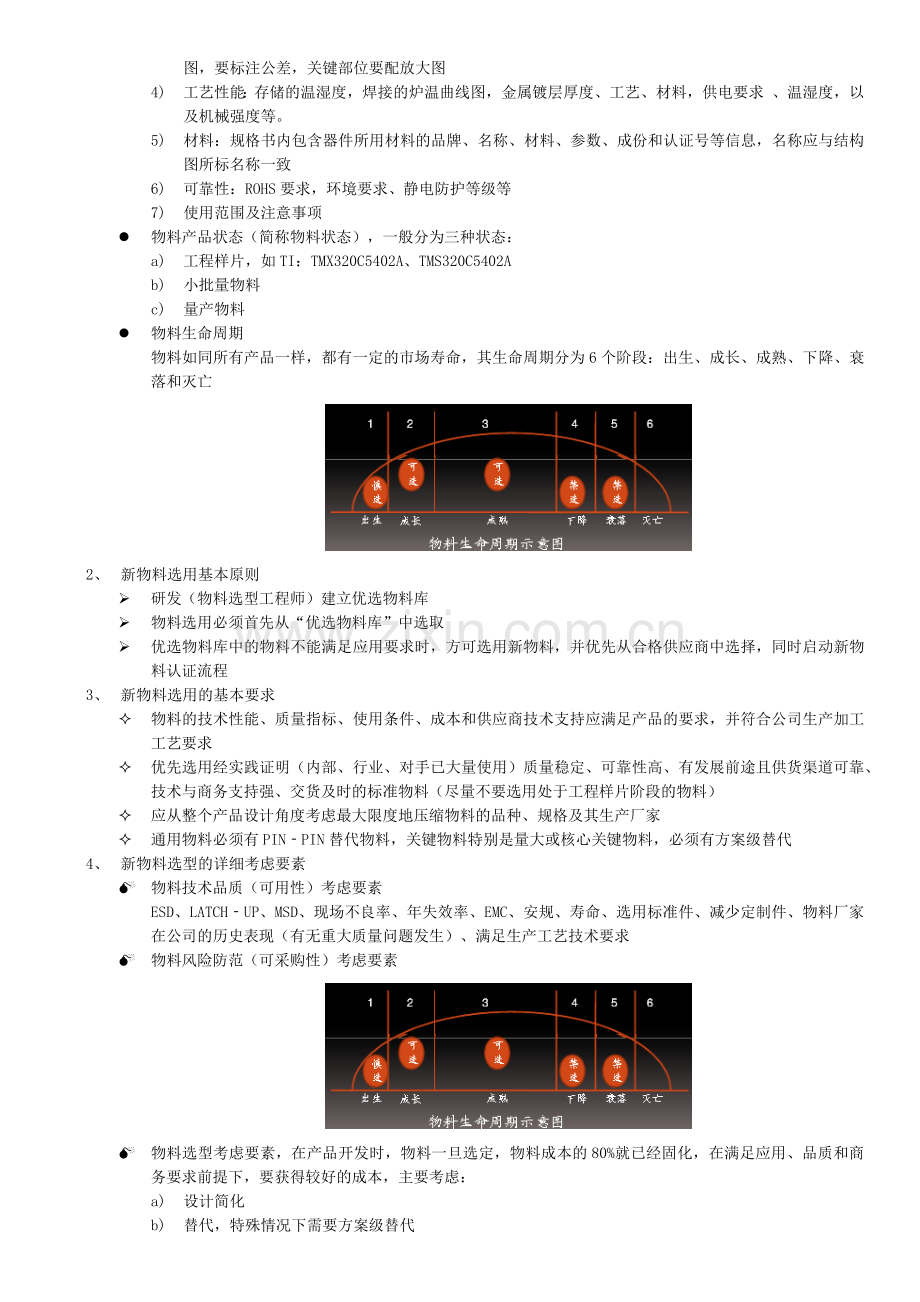

3) 结构尺寸：结构尺寸应采用结构图描述，包括装配尺寸、焊接尺寸及接线图、外观尺寸图、内部结构图，要标注公差，关键部位要配放大图
4) 工艺性能：存储的温湿度，焊接的炉温曲线图，金属镀层厚度、工艺、材料，供电要求 、温湿度，以及机械强度等。
5) 材料：规格书内包含器件所用材料的品牌、名称、材料、参数、成份和认证号等信息，名称应与结构图所标名称一致
6) 可靠性：ROHS要求，环境要求、静电防护等级等
7) 使用范围及注意事项
l 物料产品状态（简称物料状态），一般分为三种状态：
a) 工程样片，如TI：TMX320C5402A、TMS320C5402A
b) 小批量物料
c) 量产物料
l 物料生命周期
物料如同所有产品一样，都有一定的市场寿命，其生命周期分为6个阶段：出生、成长、成熟、下降、衰落和灭亡

2、 新物料选用基本原则
Ø 研发（物料选型工程师）建立优选物料库
Ø 物料选用必须首先从“优选物料库”中选取
Ø 优选物料库中的物料不能满足应用要求时，方可选用新物料，并优先从合格供应商中选择，同时启动新物料认证流程
3、 新物料选用的基本要求
² 物料的技术性能、质量指标、使用条件、成本和供应商技术支持应满足产品的要求，并符合公司生产加工工艺要求
² 优先选用经实践证明（内部、行业、对手已大量使用）质量稳定、可靠性高、有发展前途且供货渠道可靠、技术与商务支持强、交货及时的标准物料（尽量不要选用处于工程样片阶段的物料）
² 应从整个产品设计角度考虑最大限度地压缩物料的品种、规格及其生产厂家
² 通用物料必须有PIN‐PIN替代物料，关键物料特别是量大或核心关键物料，必须有方案级替代
4、 新物料选型的详细考虑要素
M 物料技术品质（可用性）考虑要素
ESD、LATCH‐UP、MSD、现场不良率、年失效率、EMC、安规、寿命、选用标准件、减少定制件、物料厂家在公司的历史表现（有无重大质量问题发生）、满足生产工艺技术要求
M 物料风险防范（可采购性）考虑要素

M 物料选型考虑要素，在产品开发时，物料一旦选定，物料成本的80%就已经固化，在满足应用、品质和商务要求前提下，要获得较好的成本，主要考虑：
a) 设计简化
b) 替代，特殊情况下需要方案级替代
c) 供应商市场占有率评估，供应商开发潜力评估
d) 和供应商的合作关系
