改变Simulink中Scope输出波形的颜色.doc

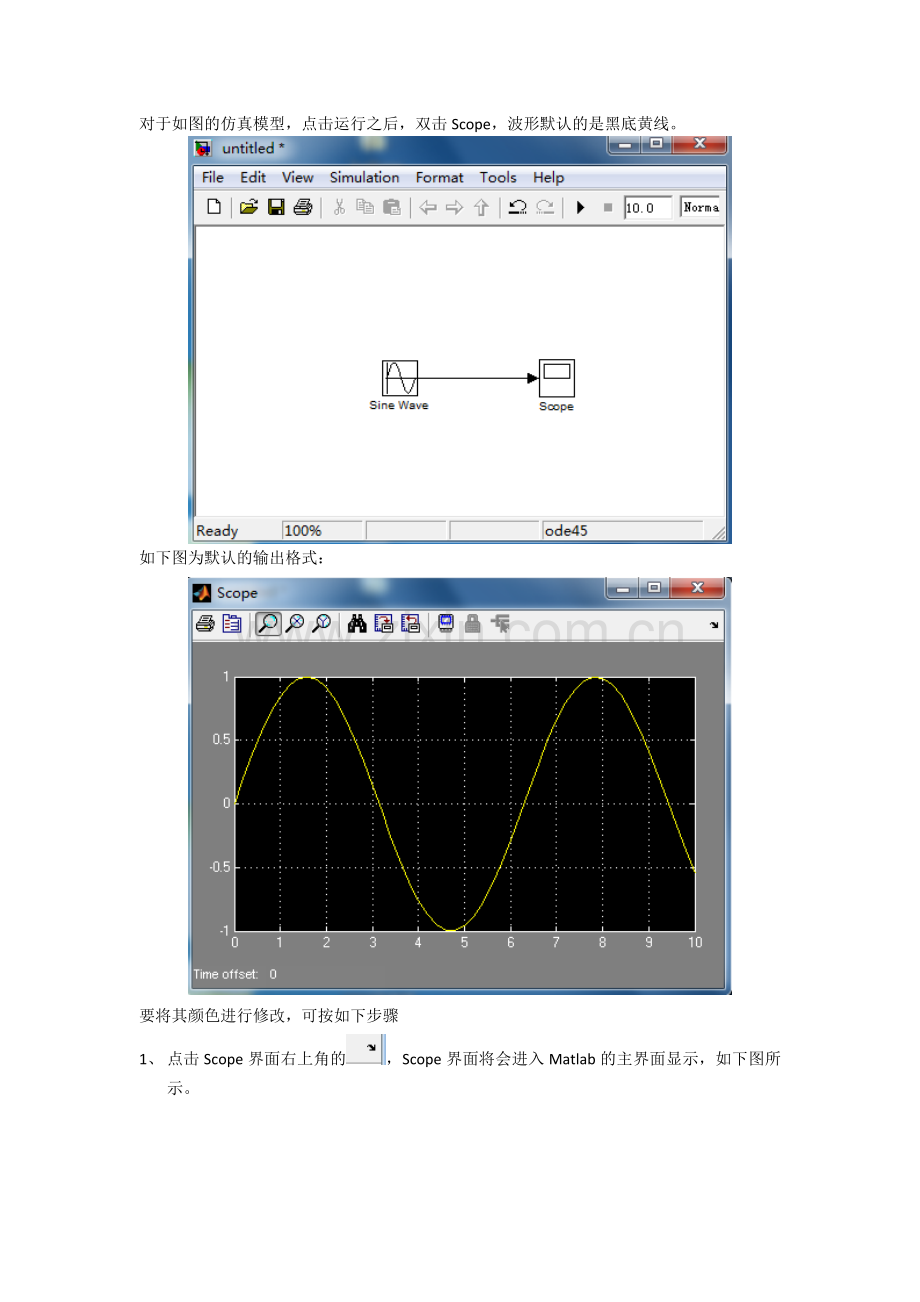

对于如图的仿真模型，点击运行之后，双击Scope，波形默认的是黑底黄线。

如下图为默认的输出格式：

要将其颜色进行修改，可按如下步骤

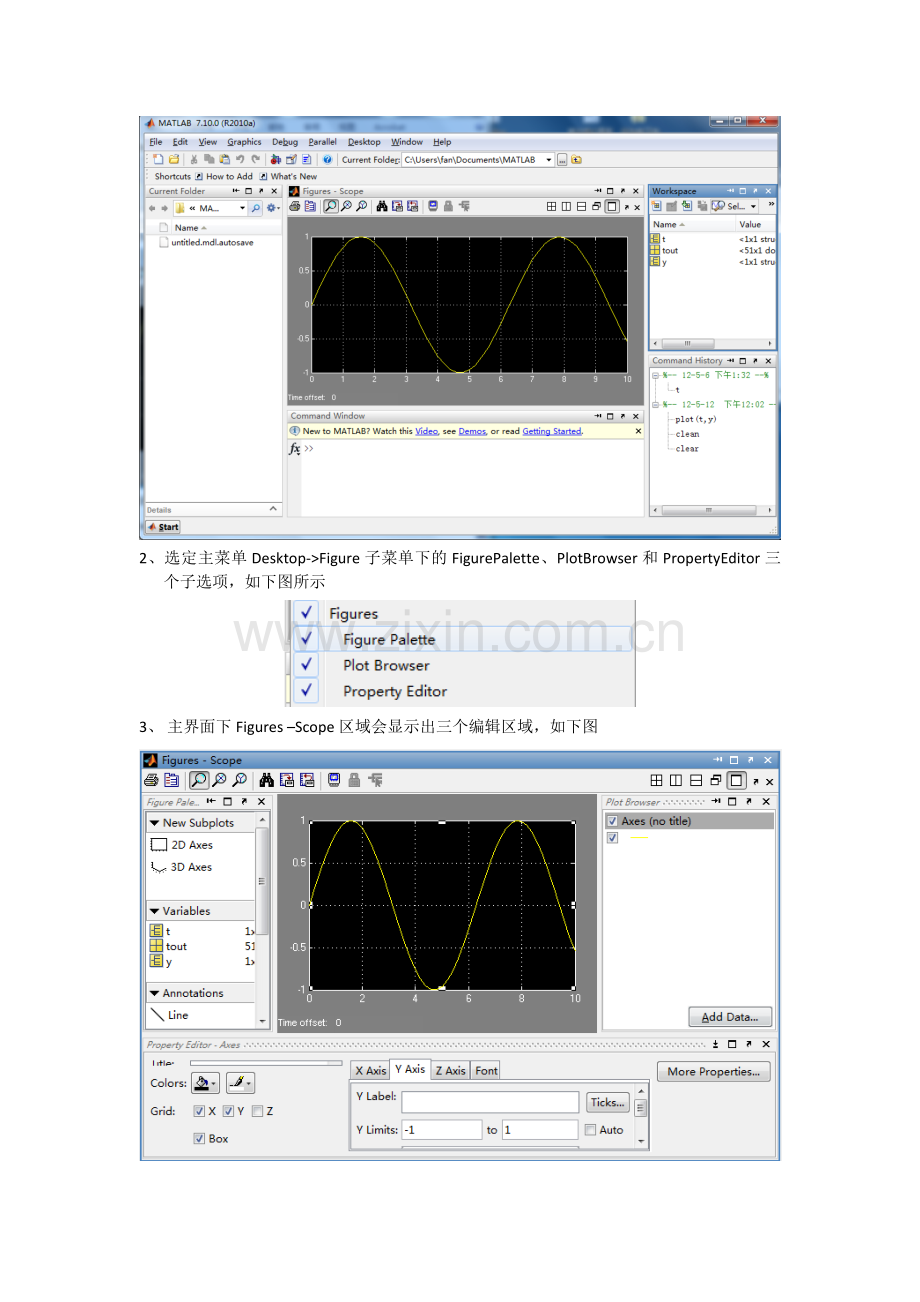

1、 点击Scope界面右上角的，Scope界面将会进入Matlab的主界面显示，如下图所示。

2、选定主菜单Desktop->Figure子菜单下的FigurePalette、PlotBrowser和PropertyEditor三个子选项，如下图所示

3、 主界面下Figures –Scope区域会显示出三个编辑区域，如下图

此时通过选择右边Plot Browser编辑区域的Axes，然后在下方的Propert Editor就会指示所选定的目标的颜色等信息，在此处可以进行相应的修改。如下图所示

Colors中所对应的一次为波形显示区域背景颜色和坐标轴的颜色，这里将背景颜色改为白色，坐标轴颜色改为黑色。
修改后的波形显示区域如下

4、修改波形线条颜色。同样在右侧栏Plot Browser编辑区域选定线条后，波形显示区域也将会自动的将当前目标指向显示波形。然后再通过下方的Propert Editor来修改线条的属性。
5、改变Scope界面背景。默认情况下，该区域的背景为灰色，这里将其改为白色。首先将鼠标一只该区域单击，此时编辑区下方的Propert Editor就会自动的显示为Propert Editor ->Figure，如下图，在此便可对背景色进行修改。

进行以上更改后的波形显示如下
