ICEMCFD中创建INTERFACE方法
ICEMCFD INTERFACE用法

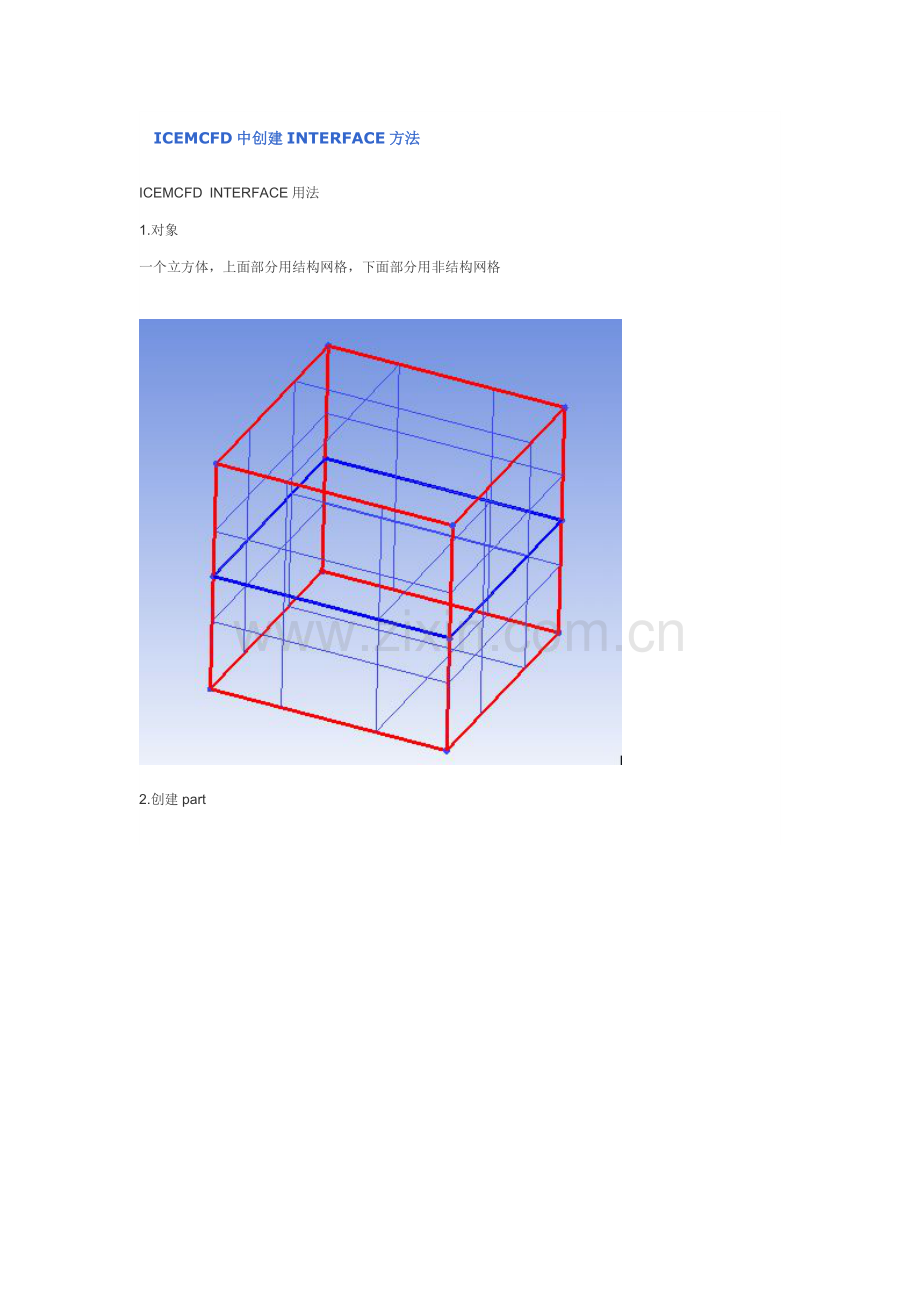

1.对象
一个立方体，上面部分用结构网格，下面部分用非结构网格

2.创建part

3.对上半部分划分网格并注意Association Edge->Curve，否则FLUENT读不出创建的part

把mesh另存为mesh1.uns，把block保存为block1；然后关闭mesh和bolck
4.修改interface的名称

5.对下半部分划分网格
划分block

改变block上下面的网格类型

设block底部的面为全三角形网格

划分结果

-
xiaoshuai537 离线

级别: 初级会员

显示用户信息
UID: 16825
精华: 0
发帖: 215
雪币: 259
积分: 6
注册时间: 2010-04-08
最后登录: 2010-10-29
1  发表于: 08-21
全看 ┊  小 中 大
-
6.打开mesh1与之merge

结果

在边界条件中将interface1和interface2都设为interface
7.fluent中设置
