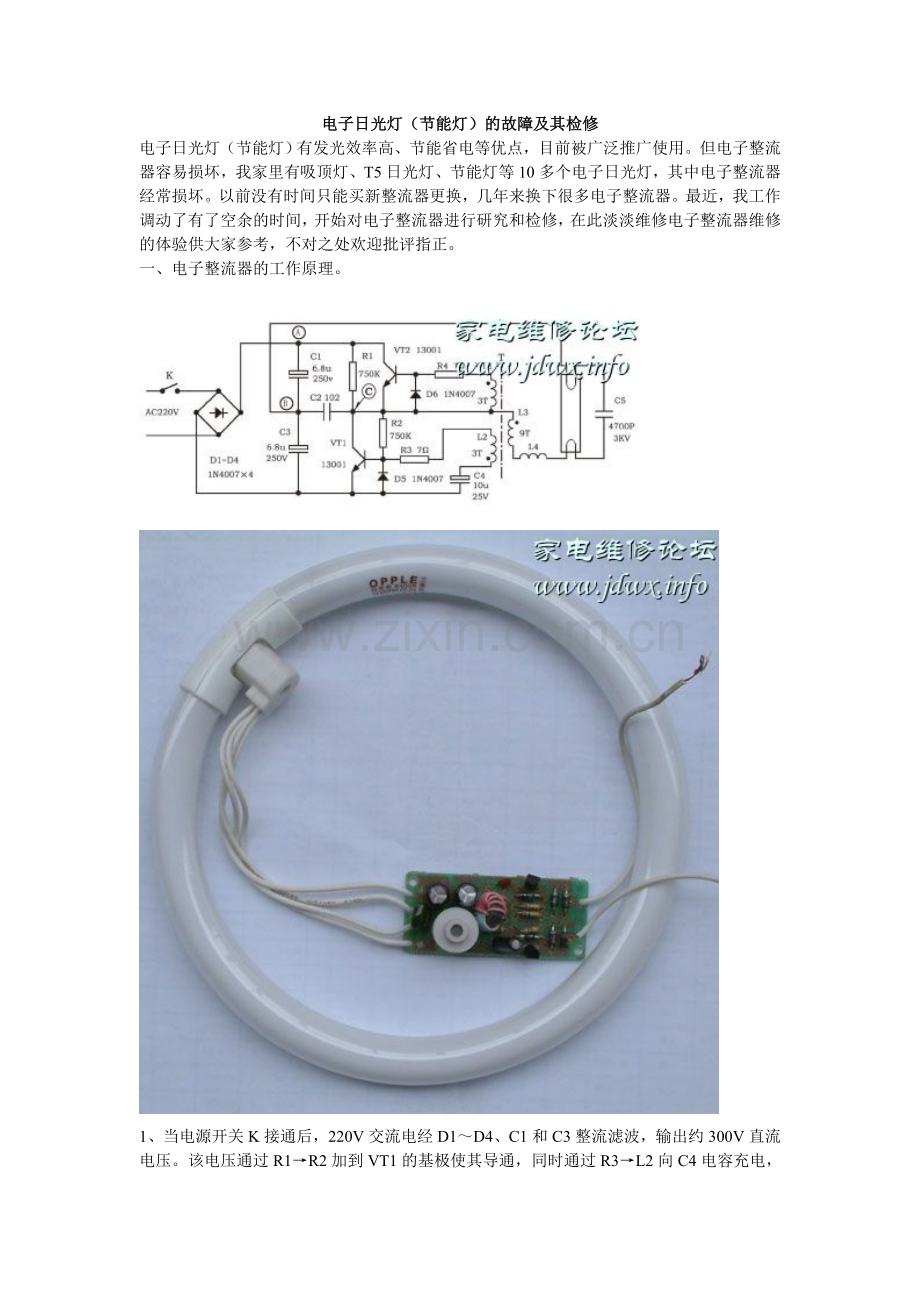

电子日光灯故障与维修.doc_第1页
第1页 / 共3页

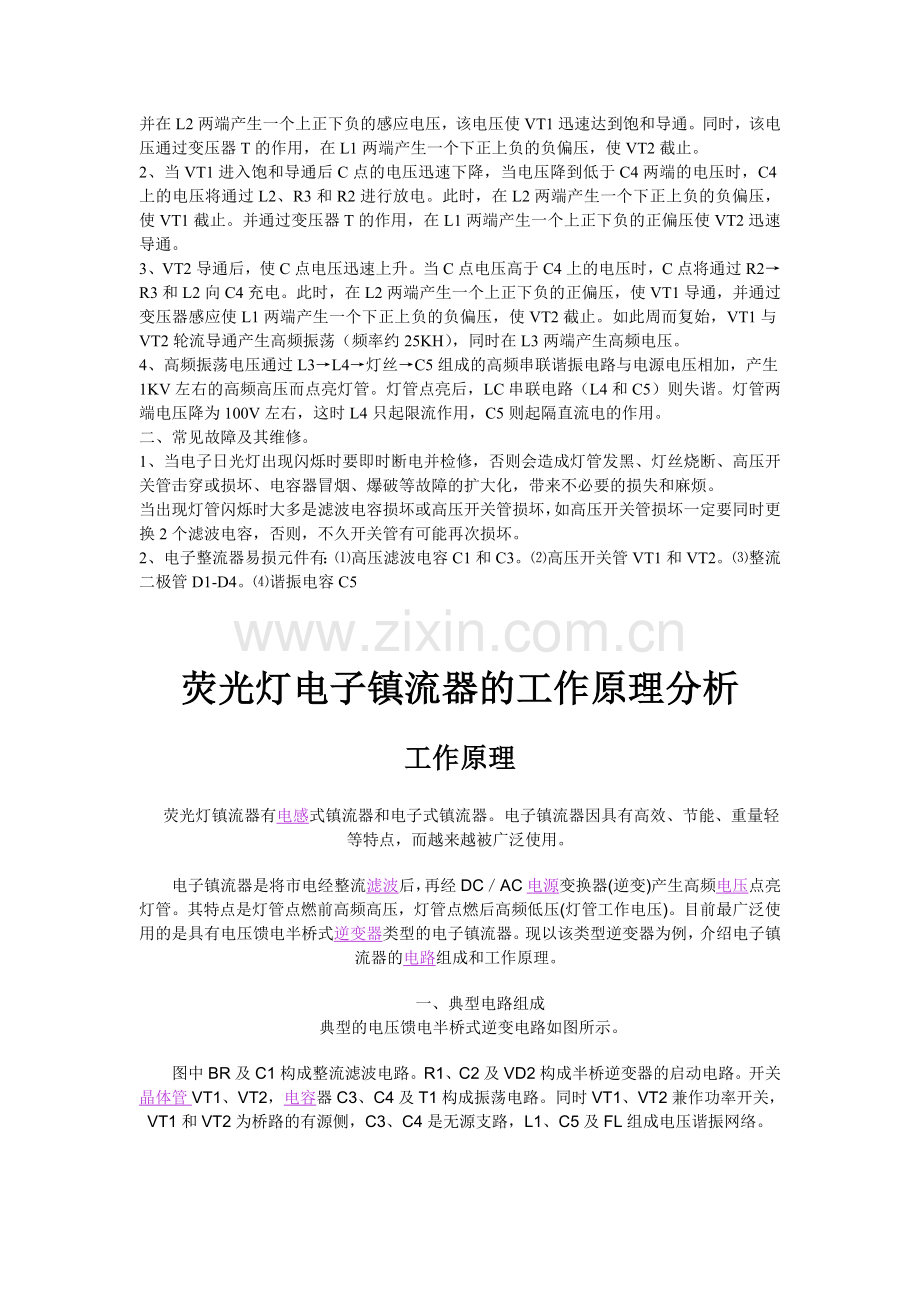

电子日光灯故障与维修.doc_第2页
第2页 / 共3页


点击查看更多>>
资源描述
电子日光灯(节能灯)的故障及其检修 电子日光灯(节能灯)有发光效率高、节能省电等优点,目前被广泛推广使用。但电子整流器容易损坏,我家里有吸顶灯、T5日光灯、节能灯等10多个电子日光灯,其中电子整流器经常损坏。以前没有时间只能买新整流器更换,几年来换下很多电子整流器。最近,我工作调动了有了空余的时间,开始对电子整流器进行研究和检修,在此淡淡维修电子整流器维修的体验供大家参考,不对之处欢迎批评指正。 一、电子整流器的工作原理。 1、当电源开关K接通后,220V交流电经D1~D4、C1和C3整流滤波,输出约300V直流电压。该电压通过R1→R2加到VT1的基极使其导通,同时通过R3→L2向C4电容充电,并在L2两端产生一个上正下负的感应电压,该电压使VT1迅速达到饱和导通。同时,该电压通过变压器T的作用,在L1两端产生一个下正上负的负偏压,使VT2截止。 2、当VT1进入饱和导通后C点的电压迅速下降,当电压降到低于C4两端的电压时,C4上的电压将通过L2、R3和R2进行放电。此时,在L2两端产生一个下正上负的负偏压,使VT1截止。并通过变压器T的作用,在L1两端产生一个上正下负的正偏压使VT2迅速导通。 3、VT2导通后,使C点电压迅速上升。当C点电压高于C4上的电压时,C点将通过R2→R3和L2向C4充电。此时,在L2两端产生一个上正下负的正偏压,使VT1导通,并通过变压器感应使L1两端产生一个下正上负的负偏压,使VT2截止。如此周而复始,VT1与VT2轮流导通产生高频振荡(频率约25KH),同时在L3两端产生高频电压。 4、高频振荡电压通过L3→L4→灯丝→C5组成的高频串联谐振电路与电源电压相加,产生1KV左右的高频高压而点亮灯管。灯管点亮后,LC串联电路(L4和C5)则失谐。灯管两端电压降为100V左右,这时L4只起限流作用,C5则起隔直流电的作用。 二、常见故障及其维修。 1、当电子日光灯出现闪烁时要即时断电并检修,否则会造成灯管发黑、灯丝烧断、高压开关管击穿或损坏、电容器冒烟、爆破等故障的扩大化,带来不必要的损失和麻烦。 当出现灯管闪烁时大多是滤波电容损坏或高压开关管损坏,如高压开关管损坏一定要同时更换2个滤波电容,否则,不久开关管有可能再次损坏。 2、电子整流器易损元件有:⑴高压滤波电容C1和C3。⑵高压开关管VT1和VT2。⑶整流二极管D1-D4。⑷谐振电容C5 荧光灯电子镇流器的工作原理分析 工作原理     荧光灯镇流器有电感式镇流器和电子式镇流器。电子镇流器因具有高效、节能、重量轻等特点,而越来越被广泛使用。   电子镇流器是将市电经整流滤波后,再经DC/AC电源变换器(逆变)产生高频电压点亮灯管。其特点是灯管点燃前高频高压,灯管点燃后高频低压(灯管工作电压)。目前最广泛使用的是具有电压馈电半桥式逆变器类型的电子镇流器。现以该类型逆变器为例,介绍电子镇流器的电路组成和工作原理。    一、典型电路组成      典型的电压馈电半桥式逆变电路如图所示。   图中BR及C1构成整流滤波电路。R1、C2及VD2构成半桥逆变器的启动电路。开关晶体管VT1、VT2,电容器C3、C4及T1构成振荡电路。同时VT1、VT2兼作功率开关,VT1和VT2为桥路的有源侧,C3、C4是无源支路,L1、C5及FL组成电压谐振网络。    二、工作原理     1. 在给电子镇流器加市电后,经BR整流C1滤波后,得到约300V的直流电压。 2. 电流流经R1对启动电容C2充电.当C2两端电压升高到VD2的转折电压值后,VD2击穿;C2则通过VT2的基极-发射极放电,VT2导通。 3. 在VT2导通期间半桥上的电流路径为:+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。电流随VT2导通程度的变化而变化。同时,流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。 4. 极性是各绕组同名端为负。T1c上的感应电势使得VT2基极的电位进一步升高。V12集电极电流进一步增大,这个正反馈过程,使VT2迅速进入饱和导通状态。V12导通后。C2将通过VD1和VT2放电。 5. T1c、T1b的感应电势逐渐减小至零。VT2基极电位呈下降趋势,IC2减小,T18中的感应电势将阻止IC2减少,极性是同名端为正。于是VT2基极电位下降,VT1基极电位升高,这种连续的正反馈使VT2迅速由饱和变到截止。 6. 而VT1则由截止跃变到饱和导通,半桥上的电流路径为:+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。与VT2情况相同,正反馈又使得VT1迅速退出饱和变为截止状态。VT2由截止跃变为饱和导通状态。 7. 如此周而复始,VT1和V12轮流导通,流过C5的电流方向不断改变。由C5、L1及灯丝组成的LC网络发生串联谐振。C5两端产生高压脉冲,施加到灯管上,使灯点燃。灯点燃后L1起到了限流的作用。
