感应式试电笔
感应式试电笔根据电场感应的原理进行工作的，当试电笔在靠近220V电源线2-5cm时即可发出声光指示。工作安全可靠，同时，根据工作原理，本电笔可用作电线断头及管路查询仪。工作原理图如下图一所示：
Q1-3DJ6
Q2-9014
Q3-LED
V-3V
Q4-1N4148
R1-47K
感应板
图一工作原理图

工作原理如下所述：
当电路处于常态时，Q1因栅极悬空形成漏电流，Q2基极无电流流入，Q3处于熄灭状态。当感应板靠近220V或以上的交变电源时，因电源在四周将形成一交变电场，感应板上将感应出相应交变电压加到Q1栅极，感应板上感应电压为负时，Q1截止，V电压经过R1、Q4加至Q2基极，Q2导通，Q3发光。
优点及应用：
本电路在离220V电源线2-5cm处即可测试是否带电，在离10KV线路50cm-100cm处即可测试，无需接触线路，具有良好示警性与安全性。使用更加方便。同时，本电路可用于断线查询或电路维修工作处线路及管路的找寻工作。将需查询的线路单端接入220V相线，用本感应试试电笔沿线路找寻，在试电笔亮、灭交界处即为线路断点。
制作方法：

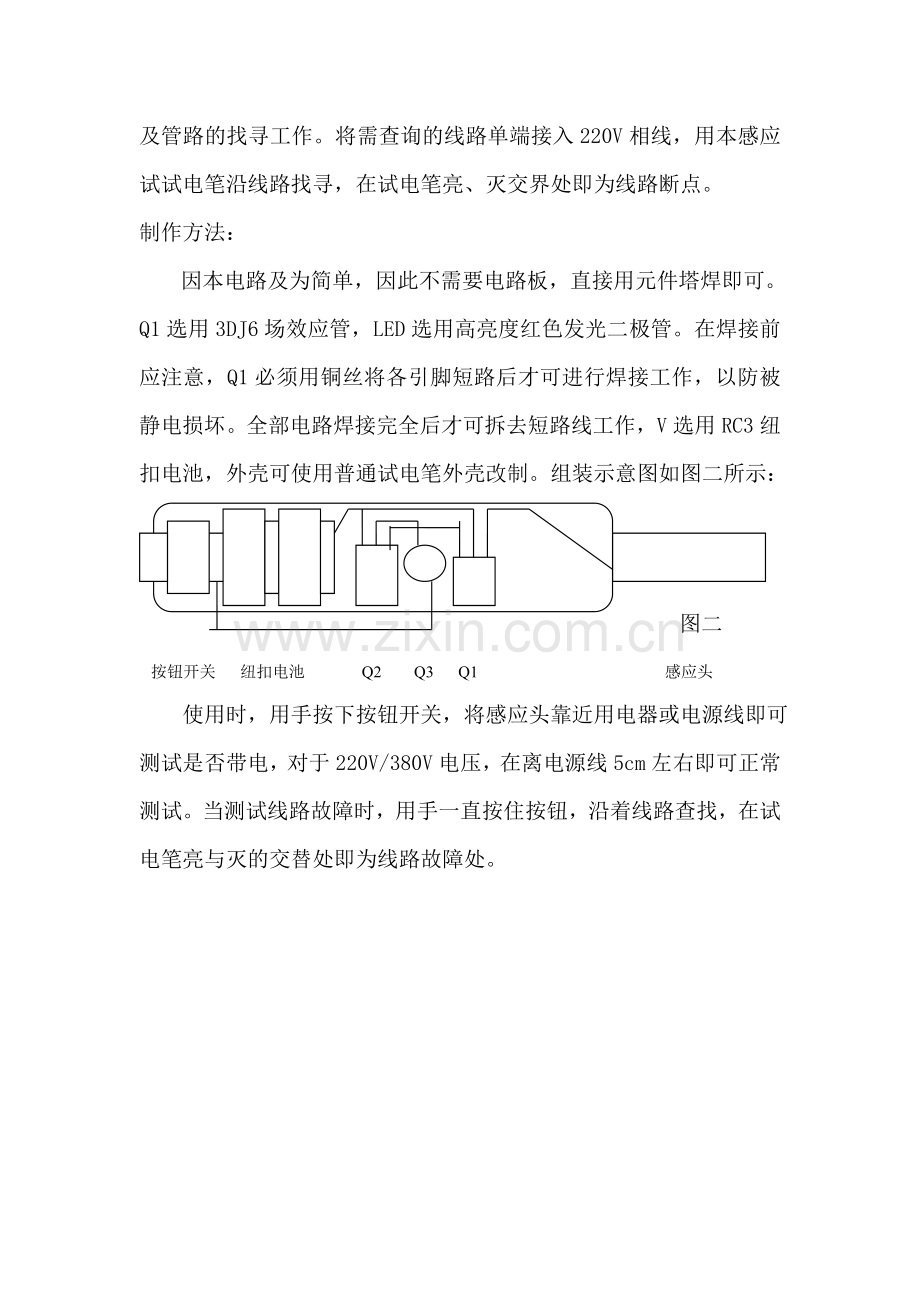

因本电路及为简单，因此不需要电路板，直接用元件塔焊即可。Q1选用3DJ6场效应管，LED选用高亮度红色发光二极管。在焊接前应注意，Q1必须用铜丝将各引脚短路后才可进行焊接工作，以防被静电损坏。全部电路焊接完全后才可拆去短路线工作，V选用RC3纽扣电池，外壳可使用普通试电笔外壳改制。组装示意图如图二所示：
按钮开关 纽扣电池 Q2 Q3 Q1 感应头
图二

使用时，用手按下按钮开关，将感应头靠近用电器或电源线即可测试是否带电，对于220V/380V电压，在离电源线5cm左右即可正常测试。当测试线路故障时，用手一直按住按钮，沿着线路查找，在试电笔亮与灭的交替处即为线路故障处。
