在线反冲洗精密过滤器
简 介
型号：JMFCGL—50型

制 造 商：山西大盛华辰液压机械有限公司

公 司： TEL：[phone]

FAX：[phone]

地 址：晋中市晋中经济技术开发区机械工业园

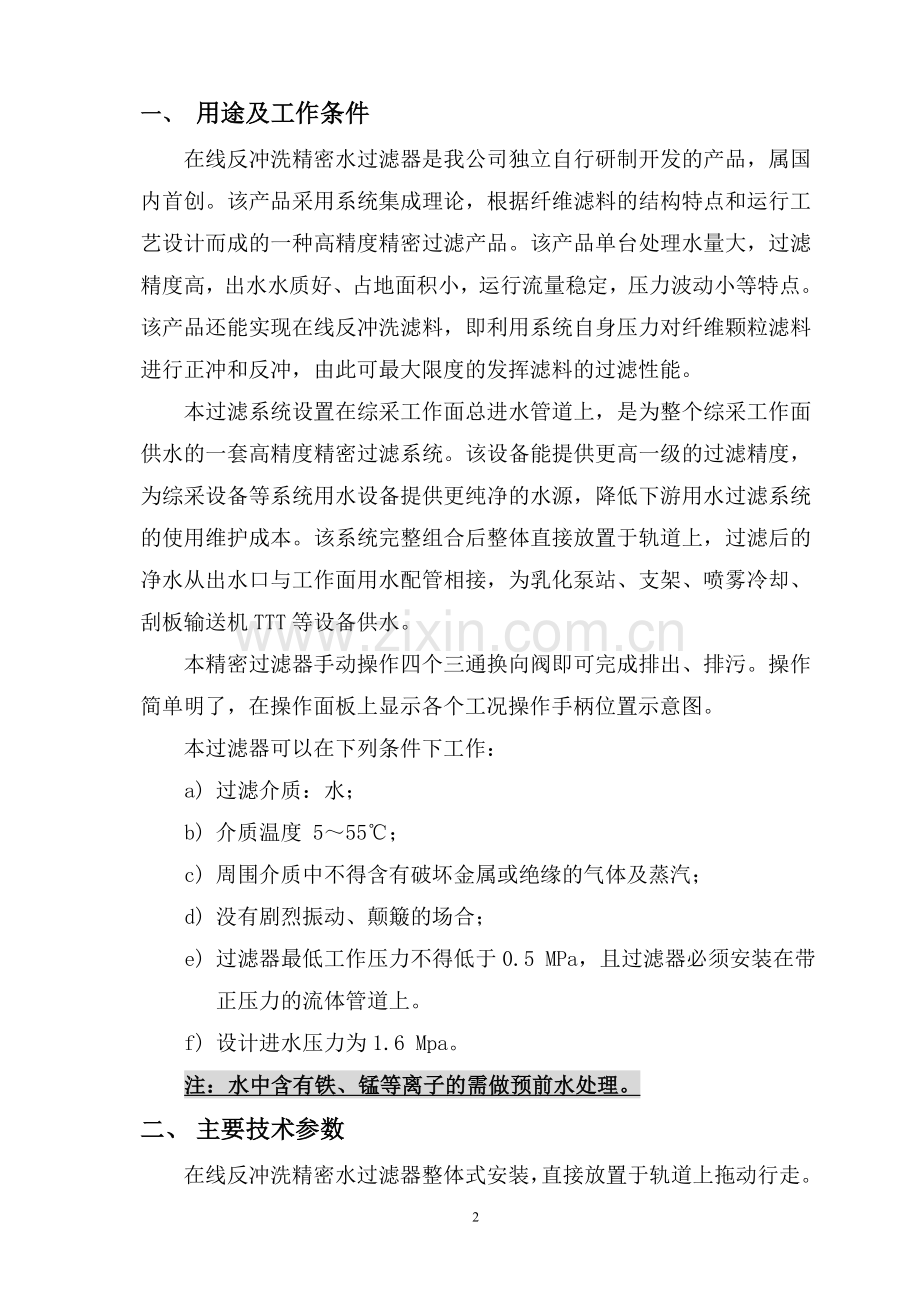

一、 用途及工作条件
在线反冲洗精密水过滤器是我公司独立自行研制开发的产品，属国内首创。该产品采用系统集成理论，根据纤维滤料的结构特点和运行工艺设计而成的一种高精度精密过滤产品。该产品单台处理水量大，过滤精度高，出水水质好、占地面积小，运行流量稳定，压力波动小等特点。该产品还能实现在线反冲洗滤料，即利用系统自身压力对纤维颗粒滤料进行正冲和反冲，由此可最大限度的发挥滤料的过滤性能。
本过滤系统设置在综采工作面总进水管道上，是为整个综采工作面供水的一套高精度精密过滤系统。该设备能提供更高一级的过滤精度，为综采设备等系统用水设备提供更纯净的水源，降低下游用水过滤系统的使用维护成本。该系统完整组合后整体直接放置于轨道上，过滤后的净水从出水口与工作面用水配管相接，为乳化泵站、支架、喷雾冷却、刮板输送机TTT等设备供水。
本精密过滤器手动操作四个三通换向阀即可完成排出、排污。操作简单明了，在操作面板上显示各个工况操作手柄位置示意图。
本过滤器可以在下列条件下工作：
a) 过滤介质：水；
b) 介质温度 5～55℃；
c) 周围介质中不得含有破坏金属或绝缘的气体及蒸汽；
d) 没有剧烈振动、颠簸的场合；
e) 过滤器最低工作压力不得低于0.5 MPa，且过滤器必须安装在带正压力的流体管道上。
f) 设计进水压力为1.6 Mpa。
注：水中含有铁、锰等离子的需做预前水处理。
二、 主要技术参数
在线反冲洗精密水过滤器整体式安装，直接放置于轨道上拖动行走。从轨道面起，过滤器最高点为1715mm，平板车长度为3000mm，，宽度为1400mm。详见结构图所示。
本精密水过滤器参数如下：
本精密过滤器参数如下：
ü 过滤介质：水介质
ü 系统压力：过滤水介质压力为1.6 Mpa，最低不得低于0.5 Mpa
ü 反冲洗压力：即马达驱动所需压力，20MPa—31.5MPa
ü 流 量：50 m3/h
ü 过滤精度：10μm
ü 工作温度：5-55℃
ü 进水浊度：50 NTU
ü 出水浊度：≤ 5NTU
ü 进水口参数： DN100法兰连接
ü 出水口参数：DN100法兰（1个）
DN40快插（2个）
DN50快插（4个）
ü 乳化液接口：均采用DN10快插式接头接入。进液管路连接于乳化液过滤器进口，回液管路连接于操纵阀（马达操纵阀）T口位置。
ü 整机重量为2.5吨（不含水重量，装满水后为3.8吨）
三、 工作原理
1、概述
在本过滤设备中采用的滤材是一种纤维颗粒滤料，它采用理论物理学原理---非线性科学的分形结构理论来指导设计的，最显著的特征是其不对称结构和分形结构。
纤维颗粒滤料，具有过滤时构成的滤层有着空隙率从上至下自然变小的“理想滤料”的特点，又具有反冲洗时滤料充分散开，并且在滤器中具有“分层反洗”的特点，形成了一种全新的过滤技术。
2、工况特点
本在线反冲洗精密过滤器是根据纤维滤料的特点，而进行特殊结构设计的专用水过滤器。球体较大的容积为滤料的反冲洗提供了极大的空间，同时，筒体结构为滤料的压实过滤提供截面过滤速度。新颖、独特的反冲洗结构和滤体结构能保证每次反洗都达到良好的效果，如同新的一般。因此本精密过滤器得以实现高速和高精度的过滤，以满足高水质、大水量的使用要求。
本过滤器滤料特点：
Ø 过滤精度高：对水中悬浮物的去除率可达99%以上，对大分子有机物、胶体、铁锈等杂质有极强的去除作用；
Ø 过滤速度快：一般为50 m3/h，最高可达60 m3/h；
Ø 纳污量大：一般为15～35kg/m3；
Ø 反洗耗水率低：反冲洗耗水量小于周期滤水量的1～2%；
Ø 占地面积小。
