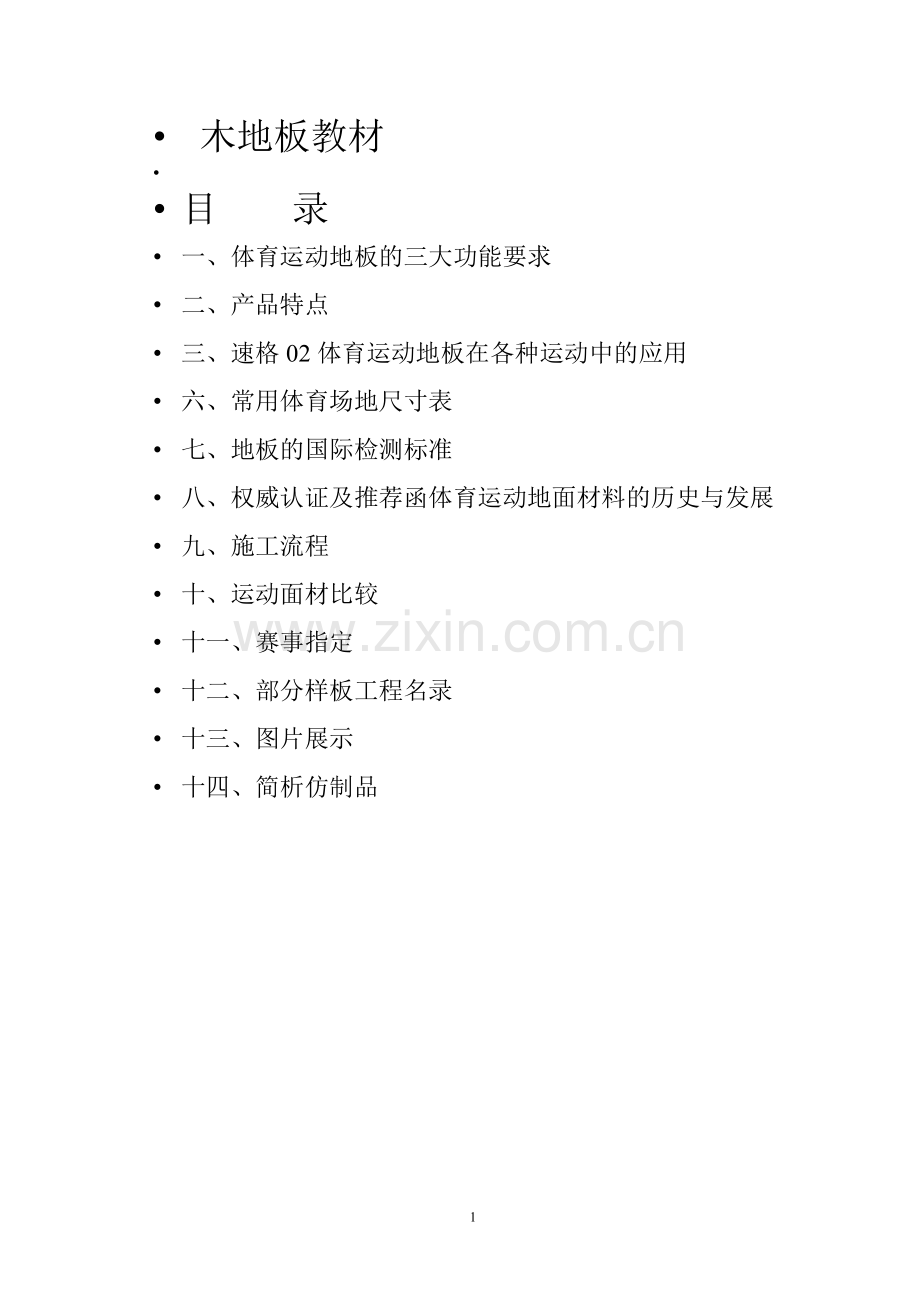

• 目 录
• 一、体育运动地板的三大功能要求
• 二、产品特点
• 三、速格02体育运动地板在各种运动中的应用
• 六、常用体育场地尺寸表
• 七、地板的国际检测标准
• 八、权威认证及推荐函体育运动地面材料的历史与发展
• 九、施工流程
• 十、运动面材比较
• 十一、赛事指定
• 十二、部分样板工程名录
• 十三、图片展示
• 十四、简析仿制品

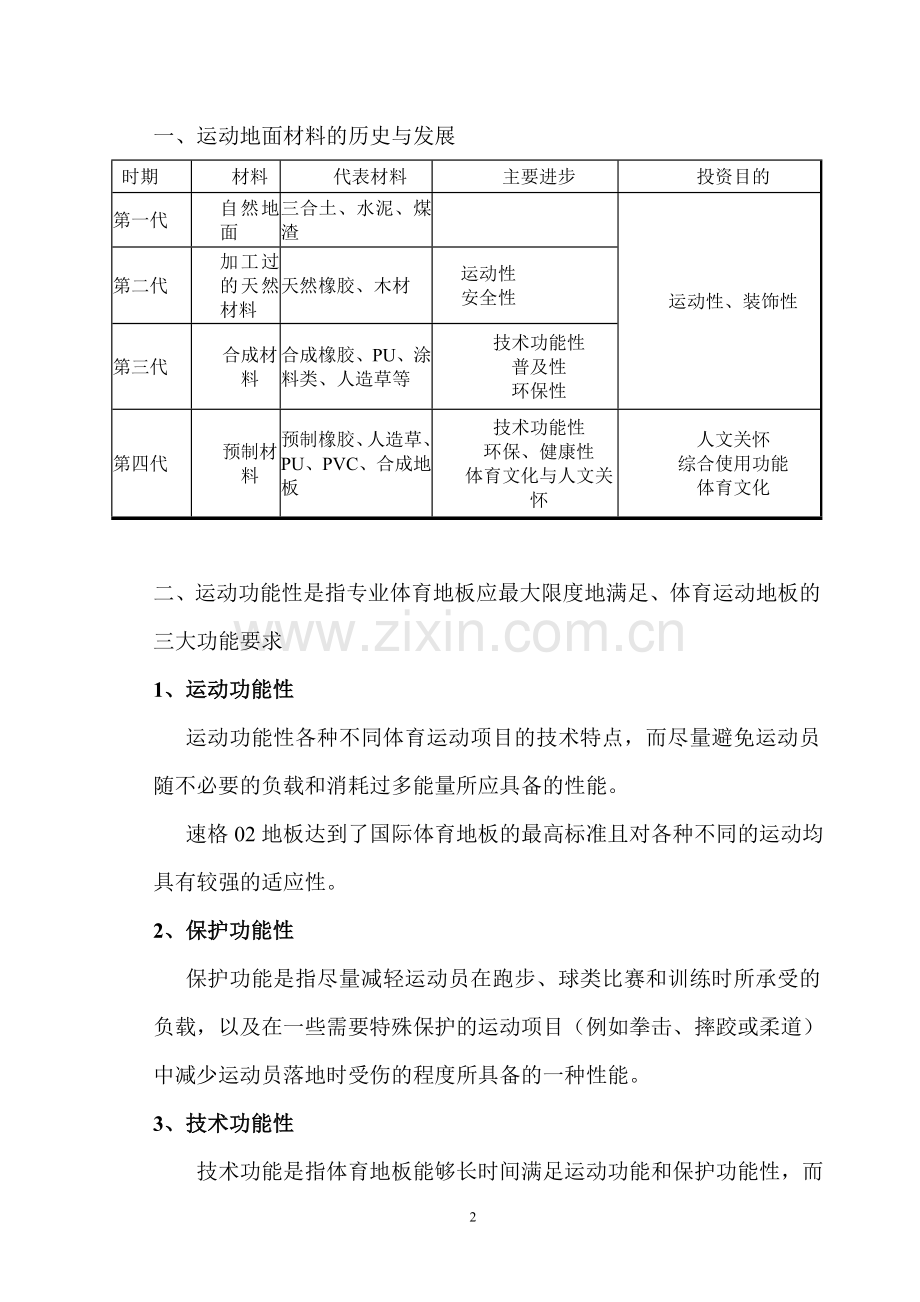

一、运动地面材料的历史与发展
时期
材料
代表材料
主要进步
投资目的
第一代
自然地面
三合土、水泥、煤渣

运动性、装饰性
第二代
加工过的天然材料
天然橡胶、木材
运动性
安全性
第三代
合成材料
合成橡胶、PU、涂料类、人造草等
技术功能性
普及性
环保性
第四代
预制材料
预制橡胶、人造草、PU、PVC、合成地板
技术功能性
环保、健康性
体育文化与人文关怀
人文关怀
综合使用功能
体育文化

二、运动功能性是指专业体育地板应最大限度地满足、体育运动地板的三大功能要求
1、运动功能性
运动功能性各种不同体育运动项目的技术特点，而尽量避免运动员随不必要的负载和消耗过多能量所应具备的性能。
速格02地板达到了国际体育地板的最高标准且对各种不同的运动均具有较强的适应性。
2、保护功能性
保护功能是指尽量减轻运动员在跑步、球类比赛和训练时所承受的负载，以及在一些需要特殊保护的运动项目（例如拳击、摔跤或柔道）中减少运动员落地时受伤的程度所具备的一种性能。
3、技术功能性
技术功能是指体育地板能够长时间满足运动功能和保护功能性，而且能适应运动器械和设备（例如座椅和看台）的移动和使用以及对污染、清洁、维护等的便利性其它应用所应具备的一些性能。
速格02体育地板是目前技术功能性最全面的体育地面材料，在任何情况下均具有其它材料所不能比拟的优势。
三、拼装式体育运动地板的特点
1．优秀性能
优秀的性能已得到世界各类顶级赛事组织的认证，如全美大学生体育协会，NBA特别赛事，RHI美国排球联赛，国际篮联,国际网联,国际羽联,国际手球协会,国际旱冰球协会,国际排协,国际室内五人制足球赛事等。
2．悬浮式运动地面设计
减少对膝盖、脚踝、背部和胫骨的伤害。
3．侧面减震
专利设计减少因急停顿、起动和转身产生的侧面作用力造成的损伤。
4．无特殊的天气要求
无需温度和湿度控制,不惧虫害。
5．多种颜色适应不同需求
为您提供多达16种颜色以供选择。
6．性价比高
与木地板、合成地面和其它体育地面材料相比，SPORT COURT为您提供性能最佳，而价格低廉，更少的年保养费用和长达10年的保质期。
7．无需使用粘合剂
SPORT COURT可直接在现有的地面上安装，无需粘合剂或支撑。
8．安装快捷方便
只需在48小时之内便可完成安装过程。
9．无毒成份
安装时不采用任何有毒物质。
10．简便舒适
您可以得到您期望的场地，每一片SPORT COURT的场地均按照最严格的标准安装。

四、速格02在各种运动中的应用
定位于全球多种设施。从国际最高水平的比赛到学校的多种运动和休闲设施。提供安全的高表现性能的地面材料。室内专门的地板材料允许其柔软度满足相关运动的需要。室外地板在具有特别的排水功能的前提下设计得更有吸引力和只需更低的维护。

BASKETBALL篮球
自欧洲的专业比赛到NBA球迷盛会及当地的体育休闲中心，SPORTCOURT（速格02）地板就意味着篮球地板。
FUTSAL五人制足球
SPORTCOURT（速格02）成为2002年二月在葡萄牙里斯本举行的欧洲足联首次年度性的UEFA FUTSAL杯室内五人制足球比赛用地板，获得来自运动员、球迷和媒体的广泛赞誉。
HANDBALL手球
SPORTCOURT制造出欧洲手球联合会的和欧洲男女手球锦标赛的官方锦标赛地板。国际手球联合会也批准认可了SPORTCOURT（速格02）场地。
五、常用体育场地尺寸表
表一：
种类
长(m)
宽(m)
计算方式
面积(m2)
5人制足球场
40.0
20
长×宽
800
40.0+{2.0(缓冲区）×2}＝44.0
20.0+{1.0(缓冲区）×2}＝22.0
长×宽
968
7人制足球场
65.0
45
长×宽
2925
65.0+{2.0(缓冲区）×2}＝69.0
45.0+{1.0(缓冲区）×2}＝47.0
长×宽
3243
11人制足球场
105.0
68
长×宽
7140
105.0+{2.0(缓冲区）×2}＝109.0
68.0+{2.0(缓冲区）×2}＝72.0
长×宽
7848
网球场
23.77
10.97
长×宽
260.76
23.77+{6.4(缓冲区）×2}＝36.57
10.97+{3.65(缓冲区）×2}＝18.27
长×宽
668.134
篮球场
28.0
15
长×宽
420
28.0+{2.0(缓冲区）×2}＝32.0
15.0+{2.0(缓冲区）×2}＝19.0
长×宽
608
排球场
18（训练用）
9
长×宽
162
18.0+{9.0(缓冲区）×2}＝36.0（标准国际比赛用）
9.0+{6.0(缓冲区）×2}＝21.0
长×宽
756

表二：
种类
长(m)
宽(m)
计算方式
面积(m2)
羽毛球球场
单打13.4+{2.0(缓冲区）×2}＝17.4
5.18+{4.0(缓冲区）×2}＝13.18
长×宽
229.33
双打13.4+{2.0(缓冲区）×2}＝17.4
6.10+{4.0(缓冲区）×2}＝14.10
长×宽
245.34
曲棍球场
91.4
55
长×宽
5027
91.4+{2.0(缓冲区）×2}＝95.4
55.0+{1.0(缓冲区）×2}＝57.0
长×宽
5437.8
手球场
40.0
20
长×宽
800
40.0+{9.0(缓冲区）×2}＝44.0
20.0+{1.0(缓冲区）×2}＝22.0
长×宽
968
乒乓球
14(八张球台最小1830平方米)
7
长×宽
98

• 室内足球场地示例

标准足球场地示例

•
•
• 篮球场地示例

• 双打网球场地示例

• 单打网球场示例

• 排球场地示例

• 九、地板的国际检测标准
1、 德国DIN18032标准说明 ——体育运动地板国际通用标准

项 目
参数指标
详 细 说 明
震动吸收
≥53%
该项指标主要是指地板应具有良好的冲力吸收性能。当运动员在运动中脚落地时，最大限度的减少反弹力，尽量使运动员骨骼免受反弹力震动。一般要求最低数53%，即当地板承受负荷时，这一负荷的53%以上被地板吸收，只有47%反射到运动员的腿上和身上。
垂直变形
≥2.3毫米
当运动员在运动中以1500N的力量脚落地时，落点地面瞬间垂直变形高度应不小于2.3MM。此项指标即要求木地板应具有一定的“韧性”而不能象水泥地面一样坚硬。
平面变形
W500≤15%
此项指标即要求地板在具有一定“韧性”的同时，也应具有一定的“刚性”。具体测量法：当一个20KG的重物在一定高度落在地面时，落点地面垂直变形如果是A，在离落点500MM测试垂直高度是B。那么要求：B和A两点的比值应小于或等于15%（即W500=最大15%）。
滑动特性
0.5≤f≤0.7
此项指标即要求地板表面的摩擦系数要适度，如果摩擦力太大，运动员在运动过程中突然停止运动，就很容易拉伤肌肉；如果摩擦力太小，运动员在运动中突然停止运动，就容易摔倒。此项指标要求运动中脚步突然停下来到最后静止，其间滑动距离应保持在0.5-0.7M之间。
球类的回弹
≥90%
如果一个600克的标准篮球从1.8M落向水泥地面上回弹的高度是A，落向木地板时回弹的高度是B，那么要求B和A两点的比值应大于或等于90%。
滚动负荷
≥2500N
可以承受用手推车将运动器材在场上滚动，可承受负荷大于2500N。此项指标即要求木地板的承重负荷及牢固，使用寿命必须达到比赛及训练的要求，如活动篮球架及相关体育设施在木地板上移动时，木地板的表层和结构不能因此遭到破坏。

十一、施工流程

十二、运动面材比较
室内地面材料对比分析
目前有多种室内运动场地面材料，如PU、PVC卷材、木地板、SPORTCOURT（速格02）拼装运动地板，现在对此著逐一进行比较：
SPORTCOURT（速格02）拼装运动地板，维护简单，获得国际篮联、国际排联、国际羽联、国际冰球联合会、欧洲足联、亚洲足联、中国足协指定等认证，同时各项性能已达到德国DIN标准要求，速格地板外观厚实，安全保护好，色彩丰富，档次高，环保，寿命预计可用20年（原厂保十年）。

• 1、速格02与木地板的比较（1/3）

速格02地板
木地板
运动寿命
10-20年，公司质量保证为10年，有限使用期为10年。
保养维护得当，选用高档木地板也可以使用6--8年。
维护
防潮
不需要任何防潮措施。
对防潮要求很高，防潮工艺复杂，如果不做防潮处理或者防潮处理没有做好，木地板遇潮后会产生变形，甚至走位等。
防虫
为特殊处理合成材料，无需任何防虫处理。
对防虫要求也较高，如不做防虫处理或者防虫处理没有做好，蛀虫很容易会破坏木地板本身材质的内部组织结构。
防火
一级阻燃
木质结构，易燃，必须做放火处理。。。。。。。。。
施工难易及
施工时间
施工工艺成熟简便，施工时 间较短
例：标准篮球场608平方米/4人/12小时内完成
施工工艺复杂，需要防潮，防虫，防火等防护措施，部分木地板，需要龙骨。施工人员的技术经验决定地板的使用质量。
成本投入
一次性投入，而后期几乎无需任何投入。
进口的木地板价格比速格02地板要高，国产木地板大都价格中等，而无论进口或者国产，后期必须经常清洁，抛光，打蜡，磨平等，必要时还需重做“三防”处理，故后期投入比较大。
高频率和
全天候使用
其特殊材料和结构，最长时间，最大限度承受运动和负载，且不会影响运动性能和保护功能。
使用一段时间后需要恢复和保养，否则会影响其内部物理结构，产生变形。

• 速格02与木地板的比较（2/3）

速格02地板
木地板
对基础的要求
3M范围内平面落差不高于3MM
3M范围内平面落差不高于3MM
环保
气味
无色无味
材料加工过程中的添加剂，安装过程中的黏合剂、地板漆等均会有不同程度的气体挥发
污染
无
不同程度存在甲醛、苯等有害性挥发物质。
噪音
低噪音（噪音减少系数ASTM C 423 5-10%）
因其龙骨结构，噪音较大
清洁
简单清洁，一般使用水和普通清洗剂
因木质结构，其不能使用普通清洗剂，而维护清洁需使用的为煤油，地板蜡、抛光剂和专业清洗剂。
表面缝隙
有，并且是专利，提高侧向缓冲功能
有，但不具备侧向缓冲功能
更换或修补
其特殊的拼装结构，更换非常方便
根据其结构，一般使用龙骨的结构，其更换比较复杂。

速格02与木地板的比较（3/3）

速格02地板
木地板
国际认证
速格02系列全部通过德国DIN18032标准，得到ITF、FIBA、
IHF、IBF、IIHF、FIVB 、等协会的认证。
部分档次、价格较高的木地板通过FIBA、IHF、IBF、IIHF、FIVB、等协会的认证。
性能
保护功能
因达到德国DIN18032标准的六项指标，和其特殊的拼装悬浮式机构，故能够提高非常好的保护功能。
只有通过德国DIN18032标准的高档木地板可以提供好的保护功能。
侧向缓冲
专利项目，全方位保护运动员。
无。
抗疲劳
在承受滚动负荷后即刻恢复。
承受较高滚动负荷后有明显压痕。
抗老化
使用较长时间后其色彩，性能均不会发生变化，清洗后光亮如新。
使用较长时间后，其色彩会变暗，材质本身会发生变形、开裂等现象。
抗磨损
速格02保证有效使用10年以上，期间无需特别维护。
使用时间较长后，需要进行全面维护。
多用途性
适合多种运动，能够做到一场多用。
部分运动不适合，如网球、旱冰球等。
可移动性
可以任意移动和拼装。
不可以移动，部分特殊结构的木地板可以移动，但是移动难度比较大。
色彩
色彩丰富多样，适合各种场合。
本身材料色彩单一，即使喷涂图案后，其保存时间也不会太长，并且影响表面摩擦力。

2、 速格02与其他场地材料的比较 (1/2)

速格02地板
丙烯酸涂料
聚胺脂（PU）
PVC
EPDM
人造草
寿 命
10年以上
1年到5年
1年到5年
3年到5年
3年到5年
5年左右
施工难度及时间
施工工艺简单，技术要求不高，并且施工时间较短，例：608平方米/4人/12小时内完成
工艺较为复杂，刮涂需要15天以上
工艺较为复杂，铺设需要15天以上
5到10天，底部需要胶水粘合
同PVC
底部需要胶水粘合，并且要注如胶粒和砂，需要15天以上。
常见问题及维护
解决了其他产品的常见问题，除清洁外，基本上无需任何维护
其泡、开裂，龟裂，翘边，褪色，难清洁，易积水，雨雪后需及时清洁。
其泡、开裂，翘边，褪色，难清洁，易积水，雨雪后需及时清洁。
需要特殊防火，且不易更换
需要特殊防火，且不易更换
断草，板结
使用时间
10年以上，全天候使用，不受天气以及温差影响
受天气和温度影响，特别是雨雪天气不能使用
受天气和温度影响，特别是雨雪天气不能使用
不具备全天候运动性能
不具备全天候运动性能
不具备全天候运动性能
色 彩
色彩丰富
有几种颜色可供选择
有几种颜色可供选择
色彩丰富
色彩单一
所适合运动特点所致无需多色彩选择
总成本投入
性价比高，只需要前期一次性投入
虽然前期费用较底，但后期需要修补、维护且寿命不长
虽然前期费用较底，但后期需要修补、维护且寿命不长
根据运动要求，如果配合木地板使用，成本更高。
日常维护较为复杂。后期成本加大。
日常维护较为复杂。后期成本加大。

速格02与其他场地材料的比较 (2/2)

速格02地板
丙烯酸涂料
聚胺脂（PU）
PVC
EPDM
人造草
运动性能
具有良好的运动性能，其震动吸收、摩擦力等指标均通过国际权威的DIN18032标准，并且具有专利的侧向缓冲功能。
不具备DIN18032标准的各项指标，无侧向缓冲功能
不具备DIN18032标准的各项指标，无侧向缓冲功能
不具备DIN18032标准的各项指标，无侧向缓冲功能，如配合木地板使用，可以达到标准，但成本会增加。
不具备DIN18032标准的各项指标，无侧向缓冲功能
部分产品通过DIN标准测试，但所适合运动的局限性大
国际认证及
多用途性
速格02系列全部通过德国DIN18032标准，得到ITF、FIBA、
IHF、IBF、IIHF、FIVB、等协会的认证。适合多项运动。
部分产品通过ITF的认证，适合的运动项目较少。
部分产品通过IAAF的认证，但仅适合于田径场。
部分产品通过IBF的认证，适合于羽毛球运动，但必须和木地板配合使用。
无国际认证
部分产品通过FIFA、国际曲棍球协会认证，适合运动的局限性大。
可移动性
可以任意移动和拼装
不可以移动。
不可以移动
可以移动，但是工艺较为复杂。
不可以移动
不可以移动
环保
各项指标均达到环保要求。
各项指标均达到环保要求。部分产品有有害气体挥发。
有刺鼻气味。
自身环保，但所需要胶水含有有害物质。
自身环保，但所需要胶水含有有害物质。
各项指标均达到环保要求。
对基础要求
10—25MM，3M范围内上下正负3MM
无须沥青层（节约费用）
30—70MM，3M范围内上下正负3MM
30—70MM，3M范围内上下正负3MM
30—70MM，3M范围内上下正负3MM
30—70MM，3M范围内上下正负3MM
30—70MM。

•
