煤气净化开工所需技术指标

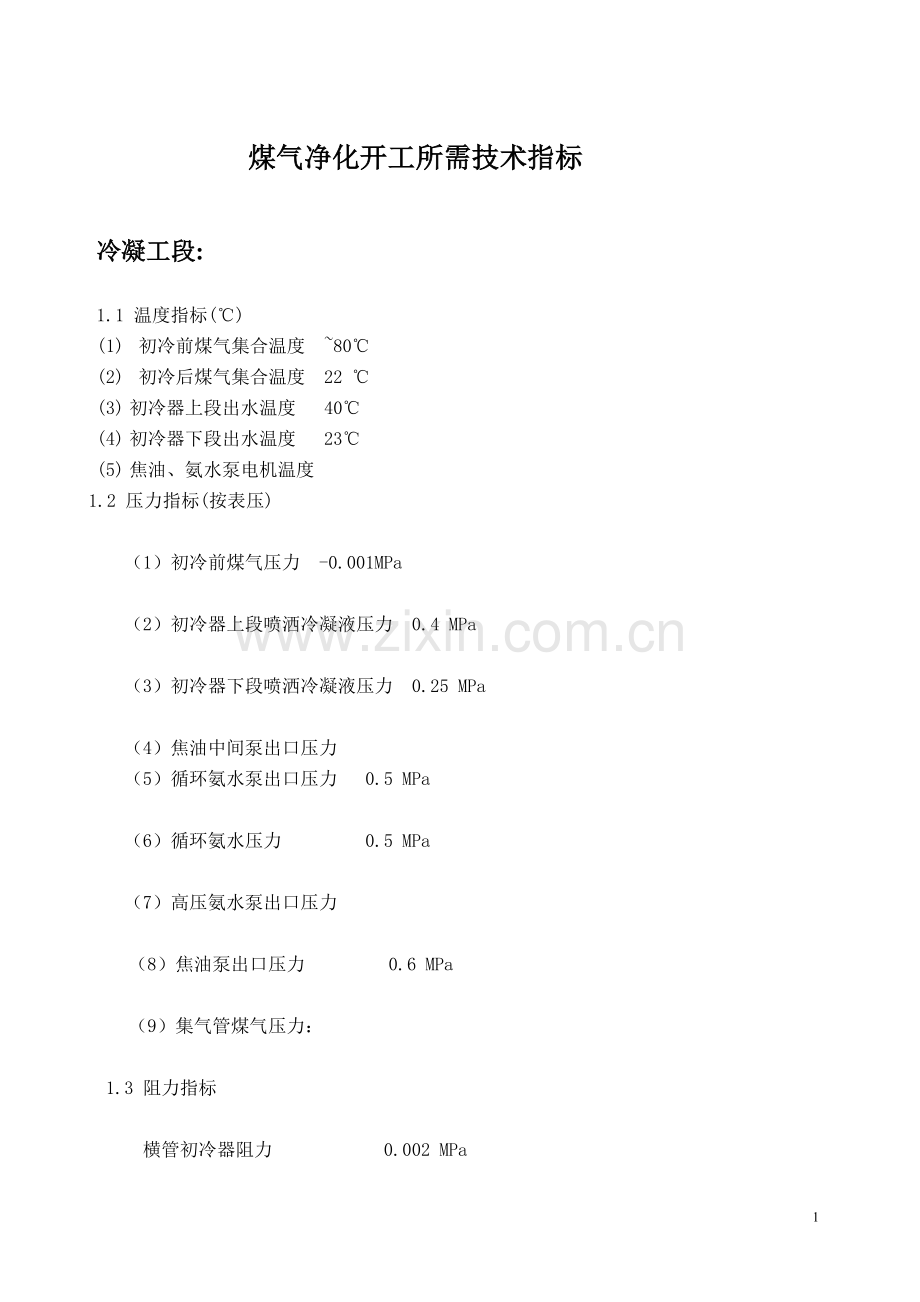

冷凝工段:

1.1 温度指标(℃)
(1) 初冷前煤气集合温度 ~80℃
(2) 初冷后煤气集合温度 22 ℃
(3) 初冷器上段出水温度 40℃
(4) 初冷器下段出水温度 23℃
(5) 焦油、氨水泵电机温度
1.2 压力指标(按表压)

（1）初冷前煤气压力 -0.001MPa

（2）初冷器上段喷洒冷凝液压力 0.4 MPa

（3）初冷器下段喷洒冷凝液压力 0.25 MPa

（4）焦油中间泵出口压力
（5）循环氨水泵出口压力 0.5 MPa

（6）循环氨水压力 0.5 MPa

（7）高压氨水泵出口压力

（8）焦油泵出口压力 0.6 MPa

（9）集气管煤气压力：

1.3 阻力指标

横管初冷器阻力 0.002 MPa
1.4 电压电流
（l）循环氨水泵的工作电压
（2）循环氨水泵的额定电流
（3）高压氨水泵电流
（4）焦油中间泵电流
（5）焦油泵电流

1.5 质量指标
焦油含水 ≤4%

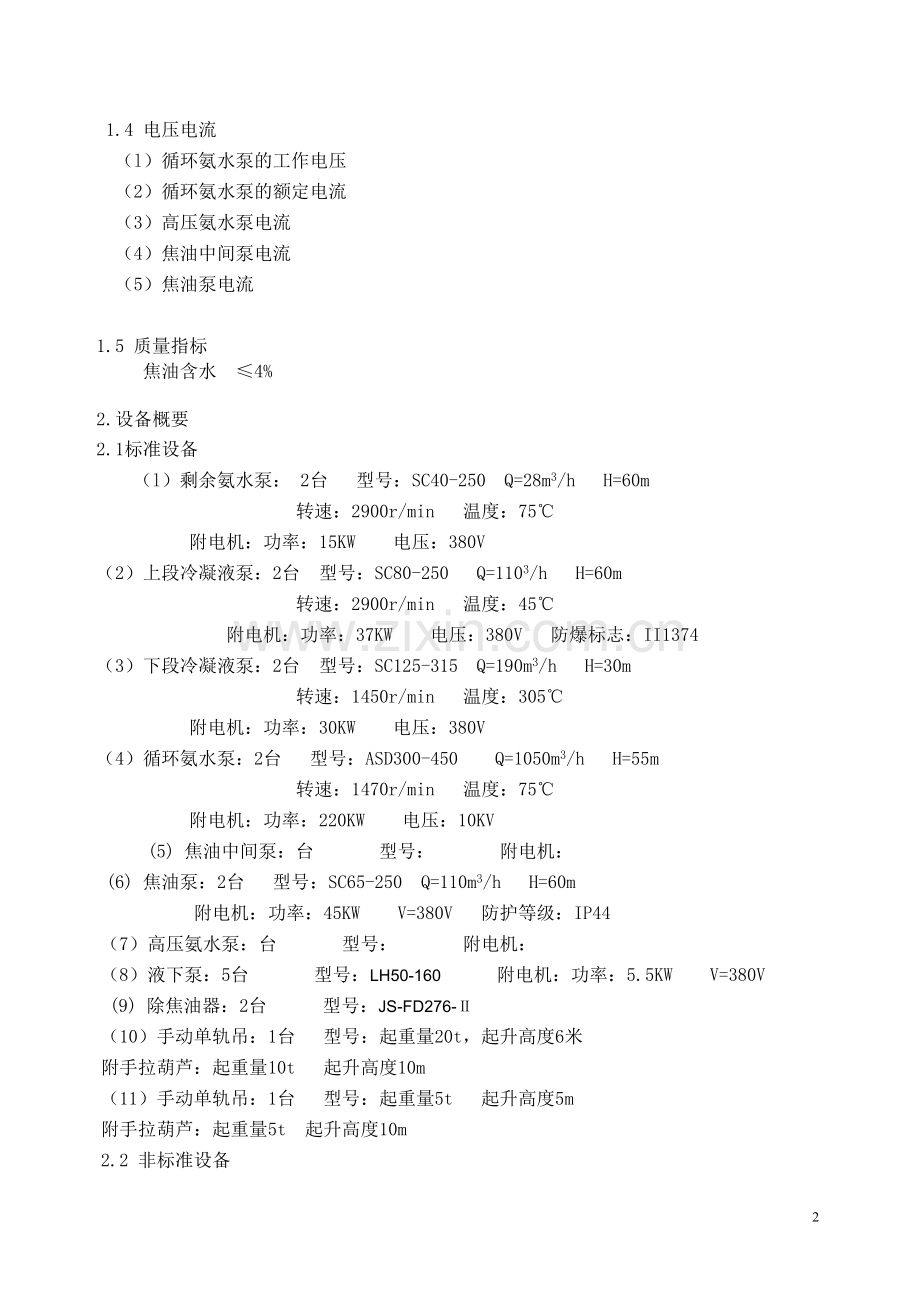

2.设备概要
2.1标准设备
（l）剩余氨水泵： 2台 型号：SC40-250 Q=28m3/h H=60m
转速：2900r/min 温度：75℃
附电机：功率：15KW 电压：380V
（2）上段冷凝液泵：2台 型号：SC80-250 Q=1103/h H=60m
转速：2900r/min 温度：45℃
附电机：功率：37KW 电压：380V 防爆标志：II1374
（3）下段冷凝液泵：2台 型号：SC125-315 Q=190m3/h H=30m
转速：1450r/min 温度：305℃
附电机：功率：30KW 电压：380V
（4）循环氨水泵：2台 型号：ASD300-450 Q=1050m3/h H=55m
转速：1470r/min 温度：75℃
附电机：功率：220KW 电压：10KV
(5) 焦油中间泵：台 型号： 附电机：
(6) 焦油泵：2台 型号：SC65-250 Q=110m3/h H=60m
附电机：功率：45KW V=380V 防护等级：IP44
（7）高压氨水泵：台 型号： 附电机：
（8）液下泵：5台 型号：LH50-160 附电机：功率：5.5KW V=380V
(9) 除焦油器：2台 型号：JS-FD276-Ⅱ
（10）手动单轨吊：1台 型号：起重量20t，起升高度6米
附手拉葫芦：起重量10t 起升高度10m
（11）手动单轨吊：1台 型号：起重量5t 起升高度5m
附手拉葫芦：起重量5t 起升高度10m
2.2 非标准设备
（l）横管初冷器：三台(一备用).
外型尺寸： 4984×3300×～34287 F总=5725m2
单重：257963kg 分两段冷却，管程数：一段/二段:
（2）初冷器水封槽：6台 单重：735kg
（3）上段冷凝液槽：1台 单重：4625kg
（4）下段冷凝液槽：1台 单重：4645kg
（5）剩余氨水槽：2台 单重：24.16t
（6）循环氨水中间槽：2台 单重：15.365t
（7）循环氨水事故槽：
单重： t
（8）焦油槽：2台 单重：23.91t
（9）地下放空槽：台 单重： t
（10）机械化氨水澄清槽：2台 单重：57.74t
配行星摆线减速机型号：XWSD2.2-1174-1/16555
配电机： kW 功率：2.2KW 转速：1430r/min 电压：380V
（11）焦油分离器：一台 单重： t
鼓风机工段 :
1.技术规定
1.1 温度指标(℃)
(1) 电捕焦油器绝缘箱温度 90℃-110℃
(2) 鼓风机煤气进口温度 22℃-25℃
(3) 鼓风机煤气出口温度 41℃-48℃
(4) 液力耦合器出口油温 15℃-80℃
(5) 过滤后油温
(6) 油冷却器油出口温度 35℃-45℃
(7) 鼓风机支撑轴承温度 ≤75℃
(8) 鼓风机止推轴承温度 ≤75℃
(9) 电机轴承温度 ≤85℃
(10) 变速机轴承温度 ≤75℃
1.2 压力指标
(1) 煤气鼓风机后压力 18kPa
(2) 煤气鼓风机前后最大压差 22kPa
(3) 油冷却器进口水压力 0.4MPa
(4) 液力耦合器出口油压 0.1-0.25MPa
(5) 进机油压 ≥0.25-0.27 MPa (≤0.06 MPa后备用油泵自动启动)
(6) 油泵后压力 ≥0.25-0.27 MPa
1.3 阻力指标
电捕焦油器阻力 500Pa
1.4 鼓风机位移指标
轴向位移 ＜0.4mm 报警值
1.5 流量指标
(1) 油冷却器用水量 m3/h
(2) 油泵输出油量 m3/h
1.6 电压、电流
(1) 煤气鼓风机工作电压 kV
(2) 煤气鼓风机工作电流 A
(3) 电捕焦油器工作电压 kV
(4) 电捕焦油器二次电流 mA
(5) 绝缘箱电热器工作电压 V
(6) 绝缘箱电热器工作电流 A
1.7 转速
鼓风机转速 ＜r/min(设计r/min)
1.8 油箱油位：最高 m 最低 m
1.9 质量指标
(1) 煤气含氧量 ＜1%
(2) 电捕后煤气含焦油量: ≤g/m3
2 设备概要
2.1 标准设备
(1)煤气鼓风机：台(一备一用)
型号：D1700-1.08/0.78 Qmax=1700m3/h △P=30kPa 轴功率 kW
附电机：功率:1250KW 电压:10KV
定子加热器：
(2)主油箱:二台 V= L 注油量：1.9m3
附加热器：N= kW V= V 附油冷却器：台
附油泵： 台 电机功率： kW
(3)鼓风机水封槽液下泵：2台 Q=28m3/r H=28m n=2960r/min 插入深度:3800mm
附电机：功率5.5KW 电压：380V
(4)废液收集槽液下泵：2台 Q=28m3/r H=28m n=2960r/min 插入深度:3800mm
附电机：功率5.5KW 电压：380V
(5)电捕水封槽液下泵:1台 Q=28m3/r H=28m n=2960r/min 插入深度:3800mm
附电机：功率5.5KW 电压：380V
(6)手动单梁起重机：一台
型号：SDQ-10 手拉葫芦 H=10m
2.2 非标准设备
(1)电捕焦油器:二台 Φ5200×14200
DN=5200mm H=14200mm 单重：35.5t
加热方式：蒸汽加热管
沉降极横截面呈正六边形排列，直径mm。正六边形内切圆Φ250
(2)高位油箱：二个 V=L
(3)水封槽：三台
电捕用1台 DN H=2600×1000×4000
捕雾器用台 DN H= （无）
(4)水封槽(风机用):2台 4800×3000
单重: 735kg
(5)捕雾器：一台 单重: t （无）
(6)地下放空槽:一台 DN L= VN= 单重: t （无）
(7)移动梯:一套 H=3.工艺说明

循环水
1.1 温度指标(℃)32℃
(1) 凉水塔循环水进塔温度40℃
(2) 凉水塔循环水出塔温度
(3) 低温水供水温度 16 ℃ 低温水回水温度 23℃
(4) 制冷循环水供水温度 32℃
(5) 制冷循环水回水温度 40℃
(6) 各泵电机温升
(7) 各泵轴承温度
(8) 轴流风机电机温升

1.2 压力指标(MPa)
(1) 工艺循环水泵出口压力 0.4
(2) 低温水泵出口压力
(3) 生产消防水泵出口压力 0.4
(4) 制冷循环水泵出口压力 0.4
(5) 生活供水泵出口压力 0.4
1.3 流量指标(m3/h)
(1) 工艺循环水量 11360(13308)冷鼓150
(2) 制冷循环水量 2394(2873)
(3) 低温水量
(4) 生产消防水量:生产生活连续用水量264.9(275)
消防最不利处为综合罐区,其最大消防用水量为1441m3/h
1.4 电流指标(A)
(1) 低温水泵电机电流
(2) 工艺循环水泵电机电流品
(3) 生产消防水泵电机电流 大泵，小泵＜
(4) 制冷循环水泵电机电流 ＜

1.5 循环水质量指标：
(1) PH值 7.86
(2) 正磷 ≤0.1
(3) 浊度 ≤10
(4) 异养菌≤5×105 (夏季) ≤1×105 (冬季)
(5) 硫酸盐还原菌
(6) 总碱度 ≤1300
(7) 总磷 ≤0.1
(8) 总铁 ≤2.0
(9) 导电度 ≤4000
(10) 浓缩倍数 3.5
(11) 铁细菌
(12) Cl- ≤100
(13) 总硬度 253.2
(14) Ca2+ ≤900
(15) 设备概要
2． 1 标准设备
(1)工艺循环水泵:8台(六开二备)
型号:Q=2100－2500－2750m3/h H=59－52－45 型号:KPS70-400
附电机 N=450KV V=10000V
(2)消防水泵:4台(三开一备)
型号:KPS65-150/414 单泵性能:Q=260－480－600m3/h H=60－54－48/m
附电机 功率:110KW r=1450r/min V=380V
(3)制冷循环水泵:3台(二开一备)
型号:Q=1200－1500－1800m3/h H=57－53-48m 型号:KPS50-350
附电机:N=315KW V=10000V
(4)低温水泵:3台 (冷冻水泵)
型号: Ｑ=750-900-1050m3/h H=67-65-63m 型号: KPS75-250
附电机:V=10000V N=250kW
(5)生产生活给水泵:3台(二开一备)
型号:KG100－80/20/214 单泵性能:Q=140-200-240m3/h H=60-54-48m
附电机：V=380V N=45kW
(6)定量投药装置:3台
型号: JY-III 型 2台
附　计量泵：N=0.55kW V=380V
　　　搅拌机：N=0.55kW V=380V
型号: JY-II 型 １台
附　计量泵：N=0.37kW V=380V
　　　搅拌机：N=0.37kW V=380V
(7)二氧化氯发生器:无
型号:
(8)机械过滤器:5台
型号:JYGX-3200/140 单台产水量：Q=140m3/h
(9) 新世纪液力自动阀:　21台
型号: BFDZ701Hx-10
DN200—— 3 个 DN300—— 4 个 DN450—— 3 个 DN500—— 3 个
DN600—— 4 个 DN700—— 4 个
(10)手动蝶阀: 78台
型号: D341X-10
DN50——15 个 DN70——1 个 DN100——2 个 DN125——3 个
DN200——6 个 DN250—— 5个 DN300——4 个 DN350——4 个
DN400——1 个 DN450——3个 DN500——6 个 DN600—— 7个
DN700—— 10个 DN800—— 11个
(11)台称: 无
型号: G= kg

2．2非标准设备
(1) 凉水塔: 5座( 格)其中4座供化产甲醇循环水用，冷却塔风机型号：LF-85，叶片直径8534mm，叶片数为6，风量：264×104m3/h 气压：152Mpa 电机型号：Y315M-4-W 功率132KW V=380V
(2)制冷循环水吸水井:一个
规格尺寸：长×宽×高= 15×4.5×5.05m
(3)工艺循环水吸水井: 一个
规格尺寸：长×宽×高= 44×4.5×5.05m
(4)低温水吸水井: 一个
规格尺寸：长×宽×高= 14.3×6.0×5.05m
(5)生产消防水吸水井: 一个
规格尺寸：长×宽×高= 23×3×4.5m
(6)生产消防贮水池: 2座
规格尺寸：长×宽×高= 28700×28700×4000mm
(7)生活水箱: 无

油库技术规定
1.1 质量指标
焦油
水分：≤4%
1.2 技术指标
（1）各槽上空高度≥16786 mm
（2）使用油槽最低液位≥800 mm
（3）装车时槽车上空高度≥ mm(跟槽车大小有关，设计无法确定)
（4）卸车后槽车内残留液位＜ 0mm(无卸车)
（5）泵电机温度 ℃
2．设备概要
2.1 标准设备
（1）焦油装车泵：2台(一开一备)
型号： PC50-2250-25G
附电机： YB200L1-2/30KW

（7）分离水放空槽液下泵： 1台
型号： LH50-250T
附电机：YB180M-2W/22KW

（9）潜水泵： 台
型号： Q= 3/h H= m
附电机：N= kW
（10）手动单轨吊车：1 台
型号：SDX-3 Q= t
附手拉葫芦： Q= t H= m
2.2 非标设备
（1）焦油贮槽：2 台
单重 137.5t

（9）焦油高置槽： 台
单重 t
（10）分离水放空槽：1 台
Φ2000 mm L=4000 mm VN=15 m3 单重 3.46t
