UL 746C-Chinese-update.doc

16

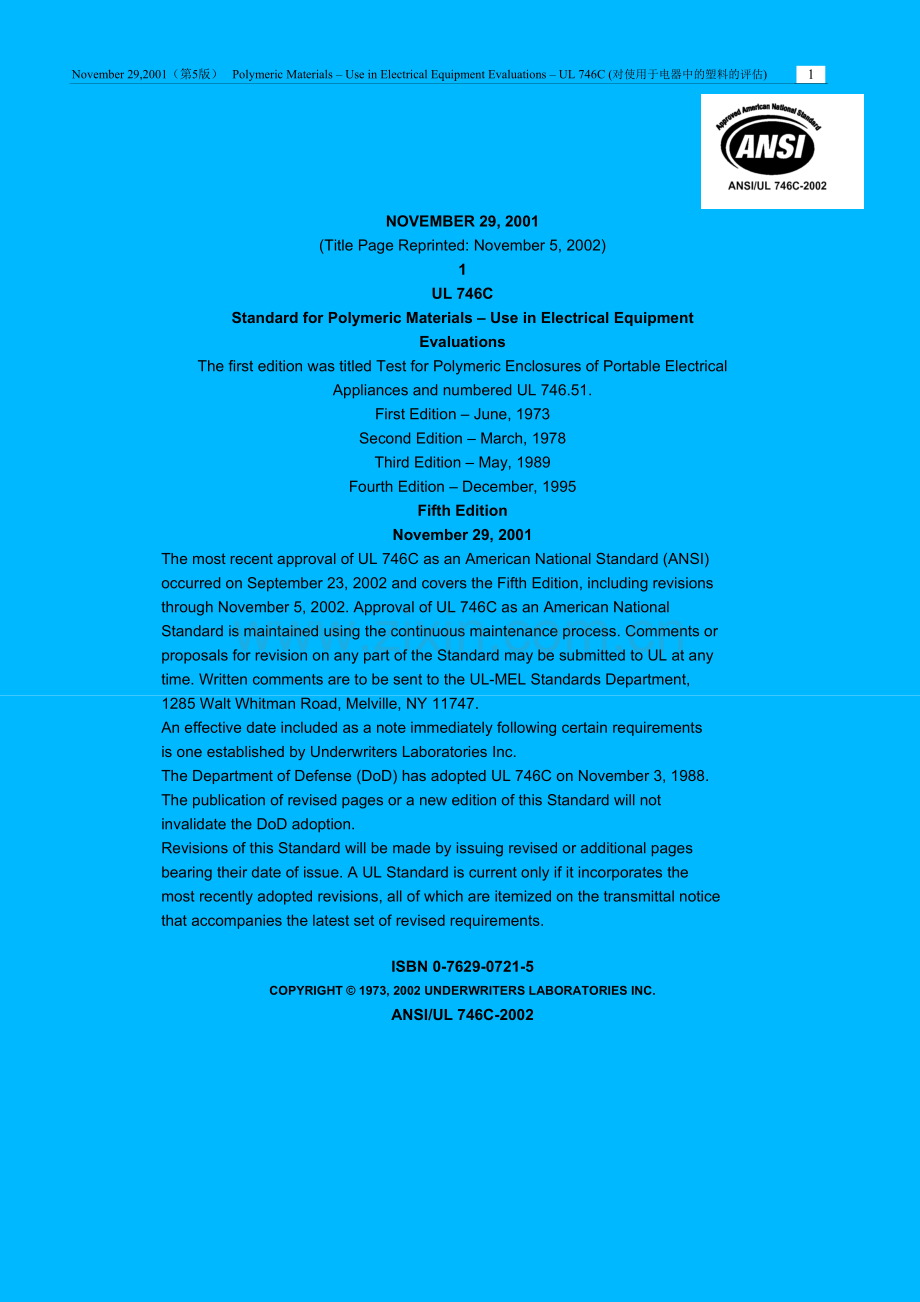

November 29,2001（第5版） Polymeric Materials – Use in Electrical Equipment Evaluations – UL 746C (对使用于电器中的塑料的评估)
NOVEMBER 29, 2001
(Title Page Reprinted: November 5, 2002)
1
UL 746C
Standard for Polymeric Materials – Use in Electrical Equipment
Evaluations
The first edition was titled Test for Polymeric Enclosures of Portable Electrical
Appliances and numbered UL 746.51.
First Edition – June, 1973
Second Edition – March, 1978
Third Edition – May, 1989
Fourth Edition – December, 1995
Fifth Edition
November 29, 2001
The most recent approval of UL 746C as an American National Standard (ANSI)
occurred on September 23, 2002 and covers the Fifth Edition, including revisions
through November 5, 2002. Approval of UL 746C as an American National
Standard is maintained using the continuous maintenance process. Comments or
proposals for revision on any part of the Standard may be submitted to UL at any
time. Written comments are to be sent to the UL-MEL Standards Department,
1285 Walt Whitman Road, Melville, NY 11747.
An effective date included as a note immediately following certain requirements
is one established by Underwriters Laboratories Inc.
The Department of Defense (DoD) has adopted UL 746C on November 3, 1988.
The publication of revised pages or a new edition of this Standard will not
invalidate the DoD adoption.
Revisions of this Standard will be made by issuing revised or additional pages
bearing their date of issue. A UL Standard is current only if it incorporates the
most recently adopted revisions, all of which are itemized on the transmittal notice
that accompanies the latest set of revised requirements.
ISBN 0-7629-0721-5
COPYRIGHT © 1973, 2002 UNDERWRITERS LABORATORIES INC.
ANSI/UL 746C-2002

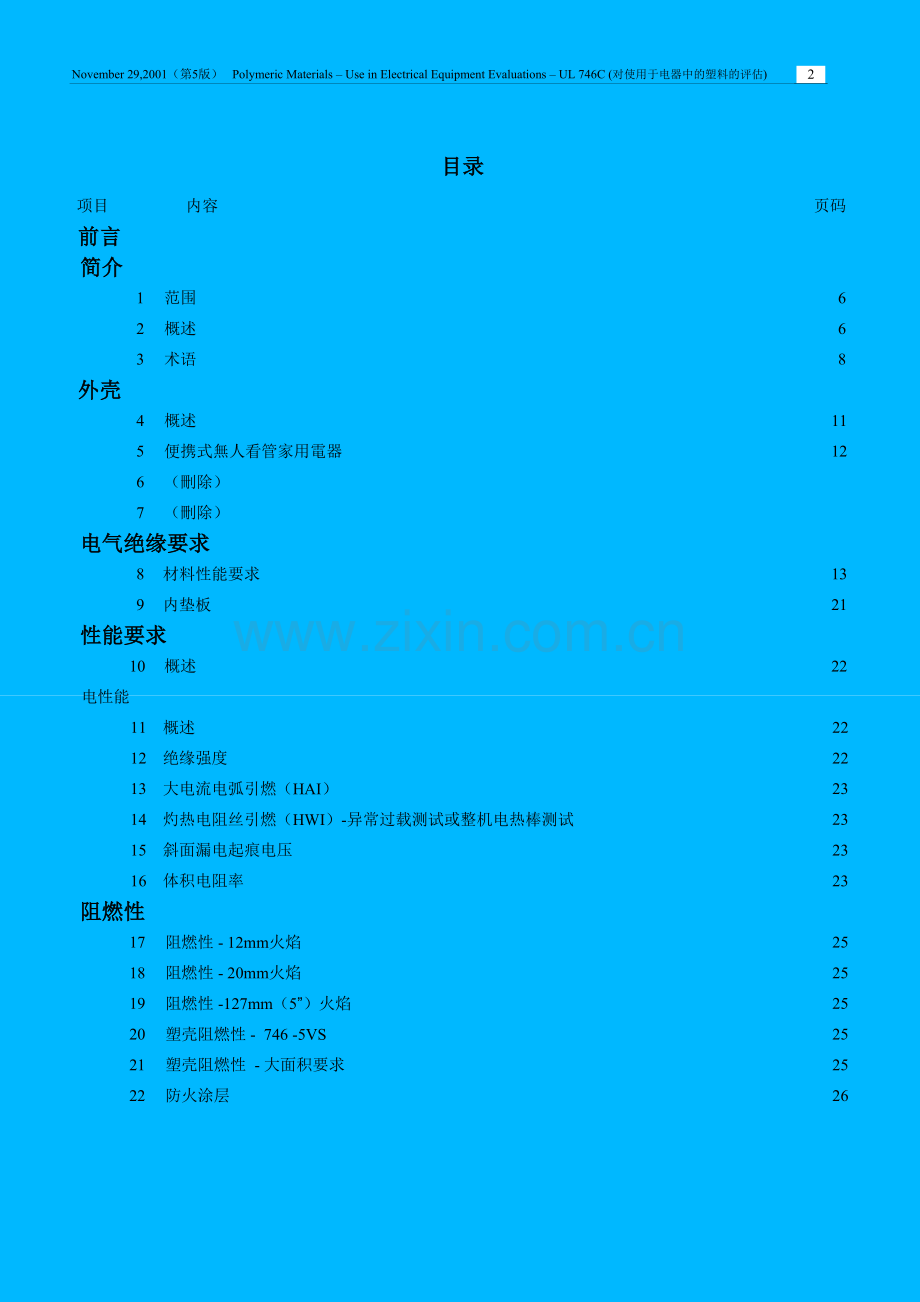

目录
项目
内容
页码
前言
简介
1
范围
6
2
概述
6
3
术语
8
外壳
4
概述
11
5
便携式無人看管家用電器
12
6
（刪除）

7
（刪除）

电气绝缘要求
8
材料性能要求
13
9
内垫板
21
性能要求
10
概述
22
电性能
11
概述
22
12
绝缘强度
22
13
大电流电弧引燃（HAI）
23
14
灼热电阻丝引燃（HWI）-异常过载测试或整机电热棒测试
23
15
斜面漏电起痕电压
23
16
体积电阻率
23
阻燃性
17
阻燃性 - 12mm火焰
25
18
阻燃性 - 20mm火焰
25
19
阻燃性 -127mm（5”）火焰
25
20
塑壳阻燃性 - 746 -5VS
25
21
塑壳阻燃性 - 大面积要求
25
22
防火涂层
26

项目
内容
页码
机械性能
23
压缩强度
27
24
冲击强度
27
塑件的尺寸变化
25
蠕变
27
性能
26
性能
28
27
紫外光照射
28
28
浸水
29
特殊使用要求
29
异常工作
30
30
恶劣条件
30
热性能
31
成形应力松驰变形
30
32
马达输入
30
33
成形应力松驰变形后电源线拉力测试
31
34
温度要求-总则
31
35
功能使用温度指数
31
36
普通热指数
32
37
相对热指数
35
38
相对热性能
35
39
相对热性能（第二方案）
36
40
短时温度高于最高使用温度
38
特殊应用
41
概述 - 胶粘剂
39
42
功能分析
39
43
分析程序
39
44
线圈架
40
45
绝缘保护涂层
40
金属化零件
46
概述
40
47
塑性镀层
41
48
脆性镀层
41

项目
内容
页码
性能测试
49
概述
41
50
整机耐电弧测试
42
51
异常过载测试
42
52
阻燃性 - 12mm火焰测试
44
53
阻燃性 - 3/4”火焰测试
45
54
阻燃性 -127mm（5”）火焰测试
46
55
塑壳阻燃性 - 746 -5VS 测试
46
56
防火涂层测试
48
57
压缩强度测试
49
58
冲击强度测试
50
59
紫外光照射测试
53
60
浸水测试
58
61
异常工作测试
58
62
恶劣条件测试
58
63
成形应力松驰变形测试
59
64
整机球压测试
59
65
马达输入测试
59
66
相对热性能
59
67
相对热性能（第二方案）
60
68
短时温度高于最高使用温度
60
69
温度要求 - 举例说明
62
70
温度要求 - 举例说明（第二方案）
63
71
胶粘剂 - 特殊应用
64
线圈架
72
绝缘保护涂层测试
68
73
胶带测试
72
74
漏电流测试
74
75
整机电热棒测试
75
标识
76
概述
77

前言
A. 本标准包含“范围”所述产品的基本要求。这些要求根据合理的工程原理，测试记录及现场经验，对制造，装配，及使用过程中出现的问题作出正确的评价。其资料来源于制造商，用户，检验机构，以及有专业知识的其它技术人员。当进一步调研证明需要修正本标准时，可以对其进行修改。
B. 只有制造商对本标准的遵守，才能使本标准持续、全面覆盖制造商所生产的产品。
C. 一种符合本标准文本的产品，在检验及测试过程中，如果发现有其它特征削弱了这些要求的安全水平，则不一定判定该产品符合本标准的要求。
D. 产品中采用的材料或结构形式跟本标准的具体要求有冲突的，不能判定符合本标准的要求。产品中采用的材料或结构形式，在本标准中没涉及的，按这些要求的意图进行研究和测试，如果符合本标准的意图，则可判其符合本标准要求。
E. UL将客观地对产品作出评判，而不对制造商或任何一方承担责任。UL的观点及测试结果代表专业水准及当前的技术发展水平。UL不要求任何人使用或信赖本标准。对于因使用本标准而产生的损害，包括连带损害，UL将不对这些损害负有责任或义务。
F. UL标准所要求的多数测试都具有内在危险，在进行这些测试时，需采取充分安全防护措施，保护人身及财产安全。
简介
1. 范围
1.1 这些要求涵盖了电器中所有塑胶件的测试要求，并叙述了各种测试程序及其在零件和器具测试中的应用。
1.2 这些要求不包括具体的绝缘体系测试要求。那些要求在“Standard for Systems of Insulating Materials, General”, UL 1446中述及。
1.3 这里所提供的测试程序，用于评估具体应用情况的塑胶件。这些测试程序包括参照在标准条件下进行的小型性能测试中获得的数据。
1.4 如果一种产品存在本安全标准中未涉及到或与本标准不同的特征，性质，零件，材料或系统，而且这些特征，性质，零件，材料或系统可能引起火灾，电击或其它危害人身安全的，则应该按照本标准的初始意图适当地增加部件及整机测试项目，以达到符合本标准的要求。如果这些特征，性质，零件，材料或系统跟本标准中的某些要求有冲突，则不能将其判定为符合本标准。但如果这些特征，性质，零件，材料或系统被证实是合理的，则要建议修改本标准，并将其测试方法纳入到本标准中。
2. 概述
2.1 在本标准中，如果一个测量值后面跟着另一单位制的数值，在应用上认为两个值等效，尽管不一定完全相等。每一个数值都用国际单位制（SI）及美国通用单位制（英制）表示。当使用公制单位测量值时，要用公制单位标定的仪器进行测量。
2.2 在本标准中，凡是没有标明日期的参考代号及标准，均指最新版本的代号和标准。
2.3 图2.1叙述了本标准的评估流程，以作参考。
2.4 UL 94是关于器具零件的塑料材料的燃烧测试要求。UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”介绍了一系列短期测试流程，用于评估塑料材料在电器产品中的具体应用情况。UL 746B“Standard for Polymeric Materials – Long Term Property Evaluations” 介绍了一系列长期测试流程，用于评估塑料材料在电器产品中的具体应用情况。 UL 746D“Standard for Polymeric Materials – Fabricated Parts”是关于塑料模塑成形零件的性能要求及可追踪性要求。
2.5 对于那些改变其成分以满足特殊应用要求的材料，包括回收料，重新粉碎料，加入添加剂，着色剂及两种或两种以上材料的混合物，其安全要求叙述于UL 746D“Standard for Polymeric Materials – Fabricated Parts”中。
图2.1 UL 746C 塑料零件评估流程图

3. 术语
3.1 本标准中用到的术语定义如下：
3.2 可触及零件 — 指零件位于人体直接或使用测试针或工具可以接触到的位置，或距开口处不远的位置。
3.3 Delete
3.4 有人看管的家用电器 — 指因器具的功能需要，操作者必須在現場﹐但器具工作時不一定要求操作者在現場。因產品的特征（如產生過大的噪音或振動）﹐只允許操作者離開一小段時間。這類器具有﹕手持式電鑽﹐电动刀，开罐器，手持式风筒﹐攪拌機及真空吸塵器等。
3.5 分支电路 — 在布线系统中，分支电路是位于最终使用器具一边的部分，为永久接线设备提供接线端子，或为带电源插头器具提供插座插口。
3.6 相对漏电起痕电压 — 相对漏电起痕电压（CTI）的测量方法在UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”有介绍，介绍了固体绝缘材料在潮湿条件下的漏电起痕电压的测量方法。
漏电起痕（CTI）电压范围（伏）
PLC 值
600≤TI
0
400≤TI＜600
1
250≤TI＜400
2
175≤TI＜250
3
100≤TI＜175
4
0≤TI＜100
5
3.7 绝缘保护涂层 — 涂覆于印刷线路板上的保护涂层，用以提高导体之间的绝缘强度，使其免受环境影响。
3.8 带电源线器具 — 指用电源线接到分支电路上的电器产品。
3.9 台式器具 — 指使用过程中支撑或固定于柜子，桌子或凳子上的器具。
3.10 装饰性零件 — 零件只用于装饰作用，而不是作为带电零件的绝缘外壳。
3.11 外壳 — 指产品的以下部分：
a） 将能引起电击的全部零件或一个零件屏蔽起来，和/或
b） 阻止产品内因电弧引起的火焰的扩散。
3.12 接线端子 — 指安装人员可将电源线或其它连接线接到电路上的任何端子。
3.13 固定式器具 — 指其电源线永久连接到电路中的器具。
3.14 防火等级 — 材料的阻燃等级由UL 94 “Test for Flammability of Plastic Materials for Parts in Device and Appliance”所叙述的测试方法来求得。
3.15 耐电热棒引燃 — 耐电热棒引燃性能是指在一定温度下工作的电热棒，由其引燃试样所需要的时间。该测试在UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”作描述。
3.16 地线 — 除非另有说明，均指接地。
3.17 手持式器具 — 在使用过程中，由人体的任何部分支持的器具。
3.18 耐大电流电弧引燃 — 耐大电流电弧引燃（HAI）性能是指当电弧以标准速度作用于材料表面上，引燃材料所需要的电弧数量。该测试方法在在UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”作描述。
HAI范围 — 发生引燃的平均电弧数量（NA）
PLC值
120≤NA
0
60≤NA＜120
1
30≤NA＜60
2
15≤NA＜30
3
0≤NA＜15
4
3.19 灼热电阻丝引燃 — 灼热电阻丝引燃（HWI）性能是指将带有规定电能的电阻丝绕于标准试样上，引燃试样所需要的平均时间。该测试方法在在UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”作描述。
HWI范围 — 平均引燃时间（秒）
PLC值
120≤IT
0
60≤IT＜120
1
30≤IT＜60
2
15≤IT＜30
3
7≤IT＜15
4
0≤IT＜7
5
3.20 家用电器 — 指设计于家庭中使用的电器。
3.21 IEC發紅電阻絲引燃溫度（GWIT)—根據IEC 60695-2-1/3﹐GWIT是指比不引燃材料的電阻絲頭部最高溫度高250C的溫度（單位﹕0C）。
3.22 IEC發紅電阻絲阻燃溫度（GWFT）—根據IEC 60695-2-1/2﹐GWFT是指在移開發紅電阻絲后30秒內停止燃燒或發紅﹐并且其燃滴不引燃規定物質的最高溫度。
3.23 绝缘带电體 — 指本身带有完整防电击措施的带电體，不须依赖其它零件的绝缘情况。
3.24 功能性绝缘 — 产品正常工作情况下所需的绝缘措施，具有基本防电击保护措施。
3.25 間歇工作電器—器具在規定循環下工作﹐每個循環包含在正常負載下運行一段時間﹐然后關閉或空轉一段時間。
3.26 看管等級—為了使器具執行功能﹐是通常要求操作者在場進行看管﹐還是操作者必須在場看管。
3.27 带电體 — 指在使用时，相对于地线或其它导电体存在电势差的金属或其它导电体。
3.28 安全电路 — 不会发生电击或火灾的电路。
3.29 性能等级（PLC）— 一个整数，定义某一项电性能/机械性能测试的测试值范围。
3.30 便携式器具 — 指容易用手携带的器具，带有电源线以接到供电电路上。
3.31 电源线 — 绝缘柔软电线，将器具接到供电电路上。
3.32 初级电路 — 元件连接到供电电路上的线路。
3.33 印刷线路板 — 指多层绝缘板及涂覆于板上或板内的导电线路图案。
3.34 电击危险 — 认为在以下零件间可存在电击,
a) 一个零件与地线或其它可触及零件之间的峰值电压超过42.4V，和
b) 流过1500 ohm电阻的连续电流值超过0.5mA。
3.35 火灾危险 — 在以下两种情况，可认为存在火灾危险；
a） 开路峰值电压大于42.4V，且加于电路上的能量在任何负载情况下，包括短路情况下，在工作1分钟后可产生8A或8A以上电流，或
b） 连接于两点之间的外部电阻的功率大于15W。
3.36 相同基本成分 — 同一类型材料，用同类型之填充剂，添加剂及增强剂，且含等效百分比。
3.37 次级电路 — 次级电路是指从单独一台变压器的次级绕组输出的电路。
3.38 驻立式器具 — 指器具固定于或放置于某一固定位置，并带有电源线以连到供电电路上。
3.39 供电电路 — 给产品提供电能的分支电路。
3.40 非绝缘带电零件 — 指裹露零件或在其工作条件下（电势，温度等）绝缘不可靠，能引起火灾或电击的零件。
3.41 用户维护 — 由用户自行完成的更换，清洗，调整等操作。
3.42 硬纸板 — 本标准中，硬纸板通常是指用于电气绝缘的一种材料。硬纸板是由氯化锌将多层纸胶合起来，然后在水中将氯化锌滤去后的最终产物，经过干燥及压延，成为含有部分再生纤维素的致密物质。纤维结构在一定程度上可在这种硬纸板中保留下来，其程度因纤维等级而异。纤维板，层压板，绝缘纸板或硬纸板，均不可作为纤维的等效材料。通常将电工用的薄硬纸板称为鱼皮纸。
外壳
4. 一般要求
4.1 器具的外殼或外殼的一部分由塑料制成﹐必須符合表4.1的適用要求。
4.2 本章的要求﹐不涉及那些在使用过程中受油脂，酸，溶剂，清洁剂之类作用的塑壳的附加要求。在按UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”的测试方法确定材料性能时，其性能测试值应不受这些环境因素的影响。
4.3 如果金屬內殼將所有經絕緣或未經絕緣的帶電體包住﹐則整個塑料外殼的材料可以為 5VA，5VB，V-0，V-1，V-2或HB级材料。
例外﹕對于表4.1路徑II的便攜式器具﹐則V-0級材料可以代替金屬做內殼。
4.4 装饰性零件，如果零件体积不大于2cm3，最大尺寸不大于3cm，其所在位置不会导致火焰由一个地方漫延到另一地方，或者不位于潜在火源与可燃零件之间，则可以不用等级为5VA，5VB，V-0，V-1，V-2或HB 材料来制造。
4.5 在塑胶外壳里面涂覆防火涂层是不可接受的，除非另有單獨测试（见22章，防火涂层）证明涂层与基质之间的介面符合要求。
表4.1 外殼要求
路徑
I
II
III
應用場合
便攜式有人看管家用電器
所有其它便攜式器具K
所有其它器具
以下為適用要求
最低防火等級
HB a,d
V b,d
5VA c,d
材料性能﹐按表8.1
YES
YES
YES
沖擊測試﹐按24章
YES
YES
YES
耐碾壓測試﹐按23.1
NO
NO
YES
非正常工作測試﹐按29.1
YES
YES
YES
惡劣條件測試﹐按30.1
YESj
NOj
YES
成形應力松馳變形測試﹐按31.1
YESe
YESe
YESe
成形應力松馳后的輸入測試﹐按32.1
YES
NO
YES
電源線拉力測試﹐按33.1
YESf
YESf
YESf
耐紫外線測試﹐按27.1
YESg
YESg
YESg
浸水測試﹐按28章
YESh
YESh
YESh
尺寸穩定性測試﹐按28.2
YES
YES
YES
導線連接
NO
NO
YESi
a HB級材料﹐或GWIT及GWFT值為750°C, 或外殼分別符合17章及18章要求的12 mm或20 mm 火焰測試。
b V=V-0, V-1 或 V-2級材料﹐ 或外殼分別符合17章及18章要求的12 mm或20 mm 火焰測試。
例外﹕如果用HB級材料制成的外殼符合第5章的要求﹐則可用于無人看管的便攜式家用電器中。
c 5VA 材料或外殼符合127 mm 火焰測試要求（見19章）。
d 可按21章要求火焰擴散。
e 成形應力松馳。對HB級塑殼﹐用63.2。對V,5VA或符合12 mm（或20 mm ）火焰測試要求的外殼﹐用63.1。
f 如果拉力消除裝置固定在外殼上﹐或為整個塑殼的一部分﹐才要求進行該測試。
g 對室外使用器具﹐并且其結構使得當外殼受室外氣候條件或紫外線輻射后﹐發生的降解可增大火災﹐電擊或對人體傷害的危險﹐才要求進行該測試。
h 對室外使用器具﹐并且其結構使得當外殼受水作用后﹐發生的降解可增大火災﹐電擊或對人體傷害的危險﹐才要求進行該測試。
i 對固定連線器具﹐才要求進行該測試。連線系統的連續性應該為金屬與金屬接觸。
j 對HB級材料﹐才要求進行該測試。
k 路徑II包括便攜式有人看管及無人看管商用設備﹐以及便攜式無人看管家用電器。

5. 便携式無人看管家用電器—代用路徑
5.1 一般要求
5.1.1 使用時無人看管的便攜式家用電器﹐其塑殼必須采用V–0,V–1,V–2材料﹐或制成品符合12mm或20mm火焰測試（見17及18章）的材料。用HB級材料的塑殼﹐如果符合本章的要求﹐也可以使用于無人看管的便攜式家用電器。
5.1.2 塑殼為HB級材料的便攜式無人看管家用電器﹐除了應滿足表4.1要求外﹐還應滿足惡劣條件測試（30.1章）﹐成形應力松馳變形測試（31.1章）及成形應力松馳測試后的輸入測試（32.1章）。
5.1.3 無人看管便攜式家用電器﹐其HB級塑殼內的所有電氣連接件應符合5.2﹐5.3及5.4節的要求。
例外1﹕本要求不適用于無火災危險的載流連接件。
例外2﹕本要求不適用于以下連接型式﹕
a. 焊接﹐
b. 位于II類電路的PCB板上的扦焊﹐或
c.位于II類電路的PCB板上的小零件的連接。
例外3﹕對于在耐燃﹐過載及耐久性測試方面符合以下標准的彈簧開關（snap switch)﹐帶開關機構的燈座﹐器具輸入輸出插座﹐插座及專用開關﹐則本要求不適用。
UL 20, the Standard for Snap Switches;
UL 496, the Standard for Edison-Base Lampholders;
UL 498, the Standard for Receptacles and Attachment Plugs;
UL 1054, the Standard for Special-Use Switches;
連接到這些裝置上的所有電氣連接件（如5.2.1所述）﹐應滿足5.2﹐5.3及5.4的要求。
5.2 電氣連接件
5.2.1 所有電氣連接件﹐包括接線螺母﹐線連接器﹐快速連接端子等﹐應符合以下標准要求﹕
a) UL 310, the Standard for Electrical Quick-Connect Terminals;
b) UL 486A, the Standard for Wire Connectors and Soldering Lugs for Use with Copper Conductors;
c) UL 486C, the Standard for Splicing Wire Connectors;
d) UL 486E, the Standard for Equipment Wiring Terminals for Use with Aluminum and/or
Copper Conductors; or
e) UL 1977, the Standard for Component Connectors for Use in Data, Signal, Control and
Power Applications.
5.2.2 連接器上的塑料應為V-0或V-1級材料。
例外﹕符合5.3.1(a),(b)或(c)的材料除外。
5.3 位于連接件附近的材料
5.3.1 與連接件距離不足3mm的所有膠件﹐應滿足以下要求﹕
a) 最低防火等級為UL 94 之V-0, V-1, VTM-0, 或 VTM-1﹐
b) 最低防火等級為UL 1694之SC-0﹐SC-1, SCTC-0, 或 SCTC-1﹐或者
c) IEC 60695-2-1/3及IEC 60695-2-1/2之GWIT及GWFT最低溫度為750°C ﹐或符合75章測試的零件。
5.4 電線﹐絕緣套管及絕緣膠帶
5.4.1 與連接件距離不足3mm的電線﹐絕緣套管及絕緣膠帶﹐應滿足以下的適用要求﹕
a)對電線﹐ 應滿足UL 1581之VW-1級材料要求﹐
b) 對套管﹐應滿足UL 224之VW-1 材料要求﹐或滿足UL 1441要求﹐或者
c) 對防火絕緣膠帶﹐應滿足UL 510的要求。
6.（刪除）
7.（刪除）
电气绝缘
8. 材料性能因素
8.1 一般要求
8.1.1 材料的机械/电性能与其最终使用状况有关。本章旨在建立在减少火灾及电击方面，塑料可以接受的最低通用要求。
8.1.2 这些要求，不涉及大面积塑壳的附加要求。不管这些材料是否有电击及危害人体的防护措施，都要考虑位于器具内外的火源引燃材料的可能性。见21.1大面积塑壳阻燃性要求。
8.1.3 這些要求是第4章的補充。
8.1.4 图8.1用于確定材料應該滿足哪些要求。首先﹐找出与成品結構特征相同或相近的图例，再从表8.1得到该圖例的最低性能值。
例外：可采用整机测试來代替預選測試，以确定该材料是否可用，如表8.2所示。
注﹕例如﹐一种塑料，其应用场合与图8.1之图例7最接近，则如表8.1所示，要验证成形应力松驰性能，蠕变性能及最高使用温度。
8.1.5 （刪除）
8.1.6 为了求得塑料的性能特性，要按照UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”及UL 746B“Standard for Polymeric Materials – Long Term Property Evaluations”所介绍的相关方法进行测试。其测试项目，通用工程要求及最低性能等级列于表8.1。具体应用要求可能跟这些通用要求有所不同。对于不能满足表8.1要求的绝缘材料，参照8.2来判定该材料是否符合要求。
8.1.7 在确定这些性能标准时，已考虑了材料的使用情况及现有材料的性能数据。按照材料的阻燃等级将最低性能标准分为四个不同的级别。
8.1.8 非刚性泡沫塑料 — 即拉伸或弯曲模量小于0.69GPa，密度小于0.5g/cm3的泡沫塑料 — 通常不能用来直接或间接支撑带电零件。
8.2 對于不滿足表8.1要求的材料的評估
8.2.1 有些材料的性能值可能达不到表8.1的要求。这种情况下，要通过特殊测试来确定某一项不符合要求的性能值是否会加大安全危险。
8.2.2 当材料性能达不到规定性能等级时，以表8.2来确定该材料是否符合本标准要求。

21
November 29,2001（第5版） Polymeric Materials – Use in Electrical Equipment Evaluations – UL 746C (对使用于电器中的塑料的评估)

表8.1 机械/电性能要求
性能
测试项目
标准
单位或PLC
对各阻燃等级材料的推荐值a
应用b
图8.1的图例
V-0
VTM-0
V-1
VTM-1
V-2
VTM-2
HB
电气强度
体积电阻率
UL 746A
最小值，Ohm-cm
(干燥)
50x106
50x106
50 x106
50 x106
作为两相反极性非绝缘带电零件之间的绝缘材料，或者作为非绝缘带电零件与不带电金属件之间的绝缘材料，不带电金属可以是（1）接地端子，也可以是（2）外露金属触片。
(1)，(2)，(3)
(8)
最小值，Ohm-cm
(90%湿度)
10x106
10x106
10x106
10x106
介电强度
UL 746A
最小值，V(rms)
(干燥及90%湿度)
5000
5000
5000
5000
同上
(1)，(2)，(3)
(8)
漏电起痕电压
相对漏电起痕电压
(CTI)
UL 746A
最大值c
PLC

材料表面与（a）相反极性的非绝缘带电件或与（b）非绝缘带电件及不带电金属件相接触或靠得很近（小于0.8mm），不带电金属件可以是（1）接地端子，也可以是（2）外露金属触片。
在杂质越多的地方，要求有更高的CTI PLC值，具体要求如下：
(2)，(3)，(4)
4
4
4
4
室内器具，环境比较干净
3
3
3
3
室内外器具，中等灰尘环境
（待续）
表8.1 机械/电性能要求（续）
性能
测试项目
标准
单位或PLC
对各阻燃等级材料的推荐值a
应用b
图8.1的图例
V-0
VTM-0
V-1
VTM-1
V-2
VTM-2
HB
漏电起痕电压
（续）
CTI
UL 746A
最大值c
PLC
2
2
2
2
室内外器具，灰尘很多的环境

斜面起痕
UL 746A
最短时间（分）
在2.5KV电压下产生25.4mm导电痕迹的最短时间
60
60
60
60
CTI同上，但施加电压范围为601V-5KV
(2)，(3)，(4)
(8)
(见第15章)
300
300
300
300
CTI同上，但施加电压范围为5001V-35KV
(2)，(3)，(4)
(8)
性能
浸水后尺寸变化
UL 746A
%
最大变化百分比
2
2
2
2
同上页“体积电阻率”，也可用于与带电件维持相对位置的地方，并可承受高湿环境
(1)，(2)，(3)
(4)，（7），(8)
负载情况下变形
负载情况下的热变形温度，或
UL 746A
℃
在66psi压力下的最低温度
比使用温度高10℃，但不低于90℃
不用于装饰件，其它都可用
(1)，(2)，(3)
(4)，（5），(6)
（7），（8）

维卡软化点
比使用温度高25℃，但不低于105℃

球压温度
比使用温度与室温温差值高40℃，但不低于95℃
（待续）
表8.1 机械/电性能要求（续）
性能
测试项目
标准
单位或PLC
对各阻燃等级材料的推荐值a
应用b
图8.1的图例
V-0
VTM-0
V-1
VTM-1
V-2
VTM-2
HB
在外力作用下尺寸变化
抗蠕变
UL 746C

在具体应用情况下评估其抗蠕变性能
因外力作用的所有情况
(1)(2)(3)(4)
(5)(6)(7)(8)
抗电能引燃
耐大电流电弧引燃
(HAI）
UL 746A
最大值
PLC d
3
2
2
1
材料与非绝缘带电件相接触或靠得很近（对不产生电弧零件，小于0.8mm，对产生电弧零件，小于12.7mm）
(1)(2)(3)(4)
(5)(8)

灼热电阻丝引燃
(HWI)
UL 746A
最大值
PLCe
4
3
2
2
材料与非绝缘带电件相接触或靠得很近（小于0.8mm）
(2)(3)
(4)(8)
机械性能
拉伸或弯曲强度；拉伸，缺口，却贝冲击
UL 746A
MPa
KJ/m2
或J/m缺口
在应用情况下判断其机械强度
材料与带电件维持相对位置不变，或屏蔽带电件
(2)(4)
(7)(8)
最高使用温度
相对热指数
（RTI）
UL 746A
℃
最低值
最高工作温度应不超过由表33.1（见33-39章）求得的材料温度极限
不用于装饰件，其它可用。
(1)(2)(3)(4)
(5)(6)(7)(8)
（待续）
表8.1 机械/电性能要求（续）
a 对UL 94 5VA及5VB材料，以及当某种材料用于某种器具后，用火焰测试法测试，符合第17章“阻燃性-12mm火焰”，第18章“阻燃性-3/4”火焰”，第19章“阻燃性-127mm火焰”测试要求的材料，将其视为等同于推荐性能等级V-1级的材料。
b用于安全电路的零件，要考虑阻燃性要求，受力状态下的变形，成形应力松驰，机械性能及最高工作温度要求。如果该零件与电弧零件或火源之间的距离小于12.7mm，则还要进行抗电气引燃测试。
c
漏电起痕电压（CTI）范围（V）
PLC值

600≤TI
0

400≤TI＜600
1

250≤TI＜400
2

175≤TI＜250
3

100≤TI＜175
4

0≤TI＜100
5

d
在进行HAI测试过程中，电极的放置位置如13.2所述。

HAI范围-引燃所需的平均电弧数量（NA）
PLC值

120≤NA
0

60≤NA＜120
1

30≤NA＜60
2

15≤NA＜30
3

0≤NA＜15
4

e
HWI范围-平均引燃时间（秒）
PLC值

120≤IT
0

60≤IT＜120
1

30≤IT＜60
2

15≤IT＜30
3

7≤IT＜15
4

0≤IT＜7
5

87
July 7, 1999 Polymeric Materials – Use in Electrical Equipment Evaluations – UL 746C (对使用于电器中的塑料的评估)
表8.2性能缺陷附加要求
测试项目
整机附加要求
1.
体积电阻率
进行整机漏电流测试-见16.1
2.
