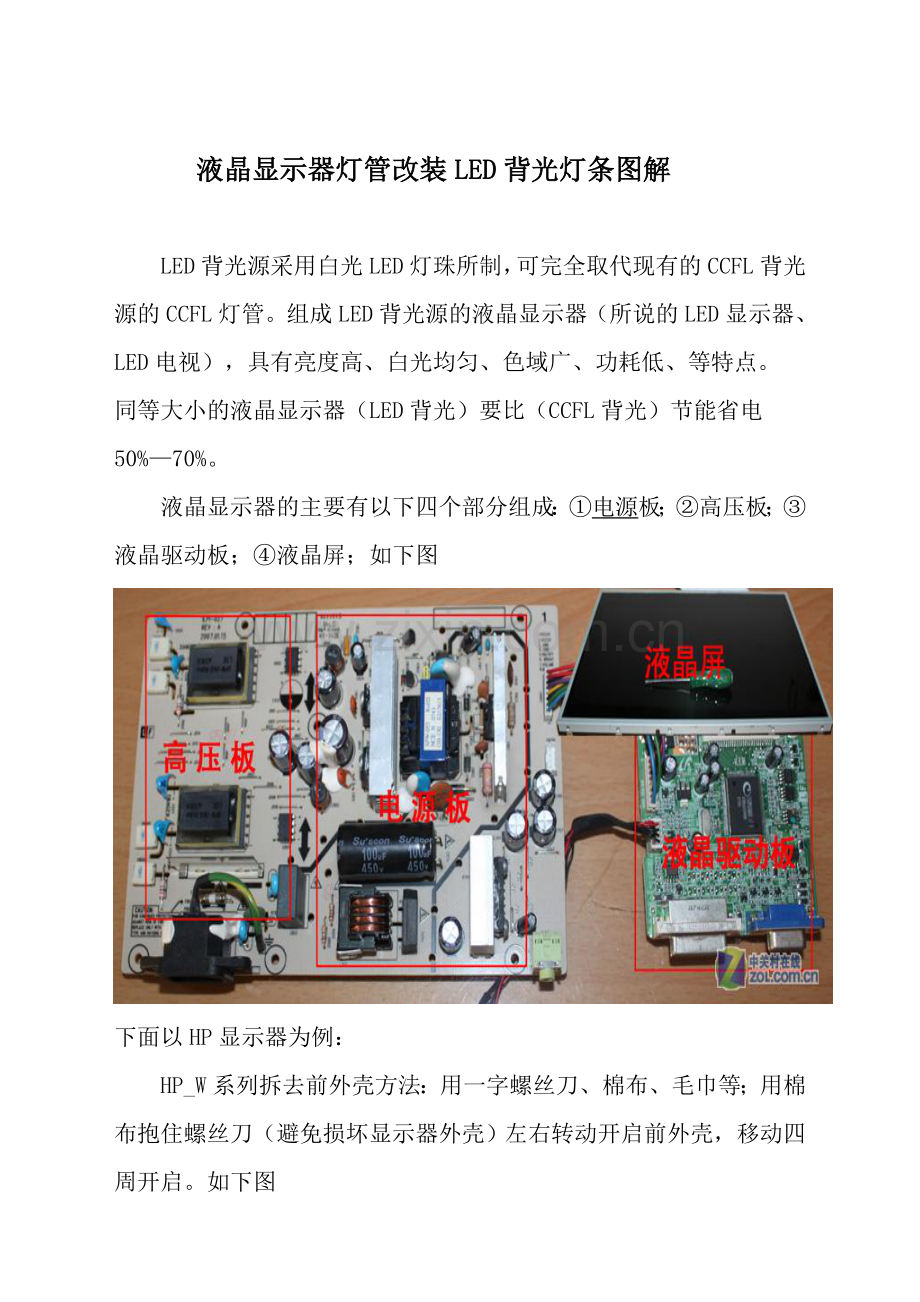

液晶显示器灯管改装LED背光灯条图解

LED背光源采用白光LED灯珠所制，可完全取代现有的CCFL背光源的CCFL灯管。组成LED背光源的液晶显示器（所说的LED显示器、LED电视），具有亮度高、白光均匀、色域广、功耗低、等特点。
同等大小的液晶显示器（LED背光）要比（CCFL背光）节能省电50%—70%。
液晶显示器的主要有以下四个部分组成：①电源板；②高压板；③液晶驱动板；④液晶屏；如下图
下面以HP显示器为例：
HP_W系列拆去前外壳方法：用一字螺丝刀、棉布、毛巾等；用棉布抱住螺丝刀（避免损坏显示器外壳）左右转动开启前外壳，移动四周开启。如下图
拆去1、2、3、4螺丝；5、6音频线；7、VGA、DVI螺丝取下内壳。
注意：液晶屏扣下时需加一块软垫，避免伤到液晶屏。如下图
焊接：注意：三根连接线不要焊接错哦 红DC12V 黄色ENA控制线  黑色 GND/0线，在固定LED驱动板时，由于LED驱动板上的两个小电容过高，导致个别外壳固定不上,这时再把两个小电容放到就一切 OK 如下图

拆屏：
1、用小一字螺丝刀小心敲开取下液晶显示屏金属框架，再用小十字螺丝刀取下背面液晶显示屏主板护盖螺丝；
2、用VIP卡小心敲开液晶屏，再用左右其中一端向另一端划过，小心取下液晶屏，正面向下放置干净、无尘处。
注：VIP卡划过时保持伸入液晶屏底部2mm，切记不要过深勿伤到液晶模组。原因：个别液晶模组下面沾有双面胶；
3、用VIP卡取下塑料框架。

换背光：取下CCFL灯管更换LED背光灯条，安装LED背光灯条时需要高温3M双面胶固定灯条，左端对齐灯槽的另一端。
如下图

换好LED背光灯条后，一定要用纯净水擦除或软毛刷清除彩光膜上的污点，不要用液晶清洁剂含化学物品之类的清洁水清理，避免伤到彩光膜，切记哦。
如下图
OK 剩余的自己搞定吧，祝你顺利！
改装后效果
