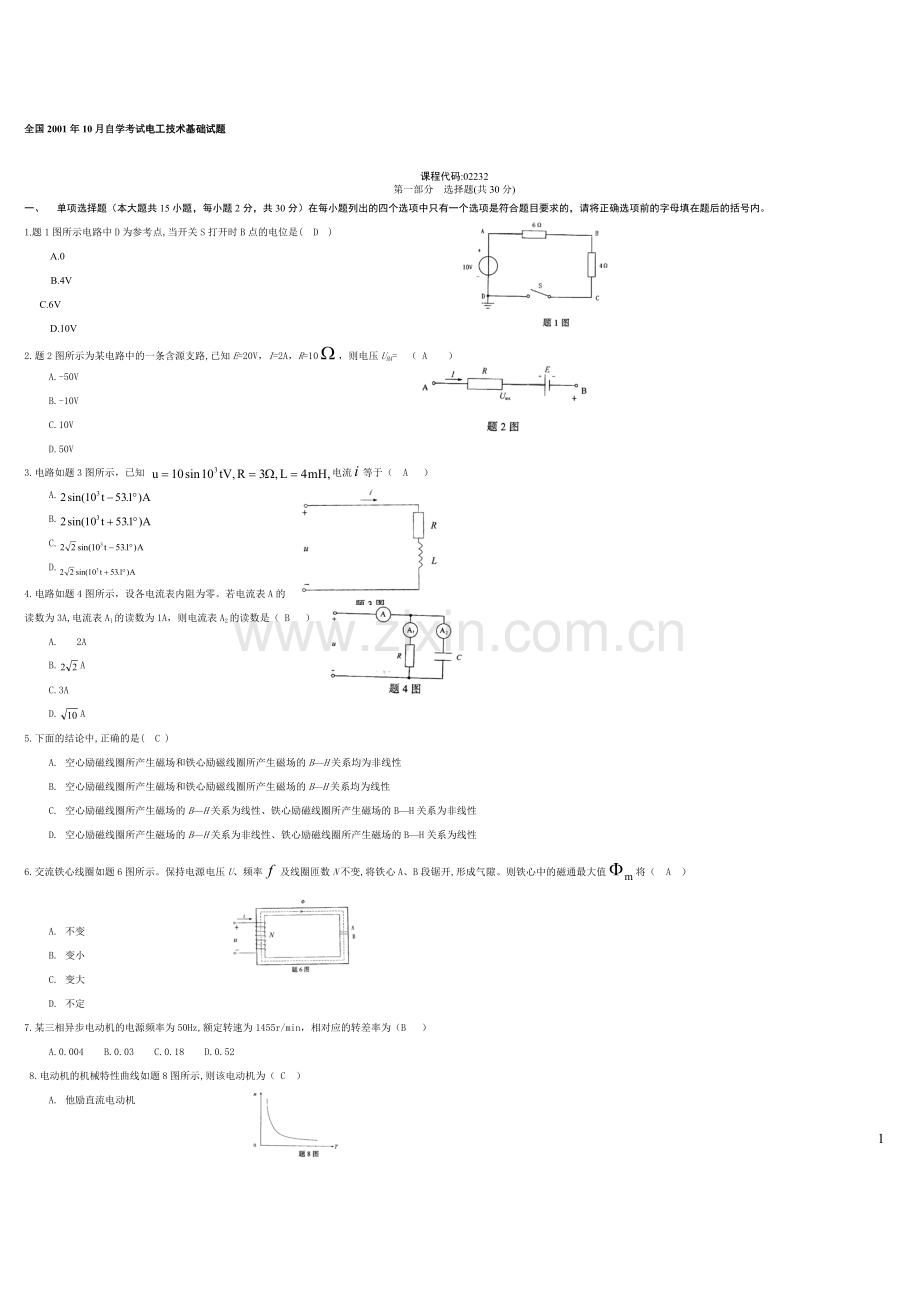

全国2001年10月自学考试电工技术基础试题
课程代码:02232
第一部分 选择题(共30分)
一、 单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.题1图所示电路中D为参考点,当开关S打开时B点的电位是( D )
A.0
B.4V
C.6V
D.10V
2.题2图所示为某电路中的一条含源支路,已知E=20V，I=2A，R=10，则电压UBA= （ A ）
A.-50V
B.-10V
C.10V
D.50V
3.电路如题3图所示，已知 电流等于（ A ）
A.
B.
C.
D.
4.电路如题4图所示，设各电流表内阻为零。若电流表A的读数为3A,电流表A1的读数为1A，则电流表A2的读数是（ B ）
A. 2A
B.A
C.3A
D.A
5.下面的结论中,正确的是( C )
A. 空心励磁线圈所产生磁场和铁心励磁线圈所产生磁场的B—H关系均为非线性
B. 空心励磁线圈所产生磁场和铁心励磁线圈所产生磁场的B—H关系均为线性
C. 空心励磁线圈所产生磁场的B—H关系为线性、铁心励磁线圈所产生磁场的B—H关系为非线性
D. 空心励磁线圈所产生磁场的B—H关系为非线性、铁心励磁线圈所产生磁场的B—H关系为线性
6.交流铁心线圈如题6图所示。保持电源电压U、频率及线圈匝数N不变,将铁心A、B段锯开,形成气隙。则铁心中的磁通最大值将（ A ）

A. 不变
B. 变小
C. 变大
D. 不定
7.某三相异步电动机的电源频率为50Hz,额定转速为1455r/min，相对应的转差率为（B ）
A.0.004 B.0.03 C.0.18 D.0.52
8.电动机的机械特性曲线如题8图所示,则该电动机为（ C ）

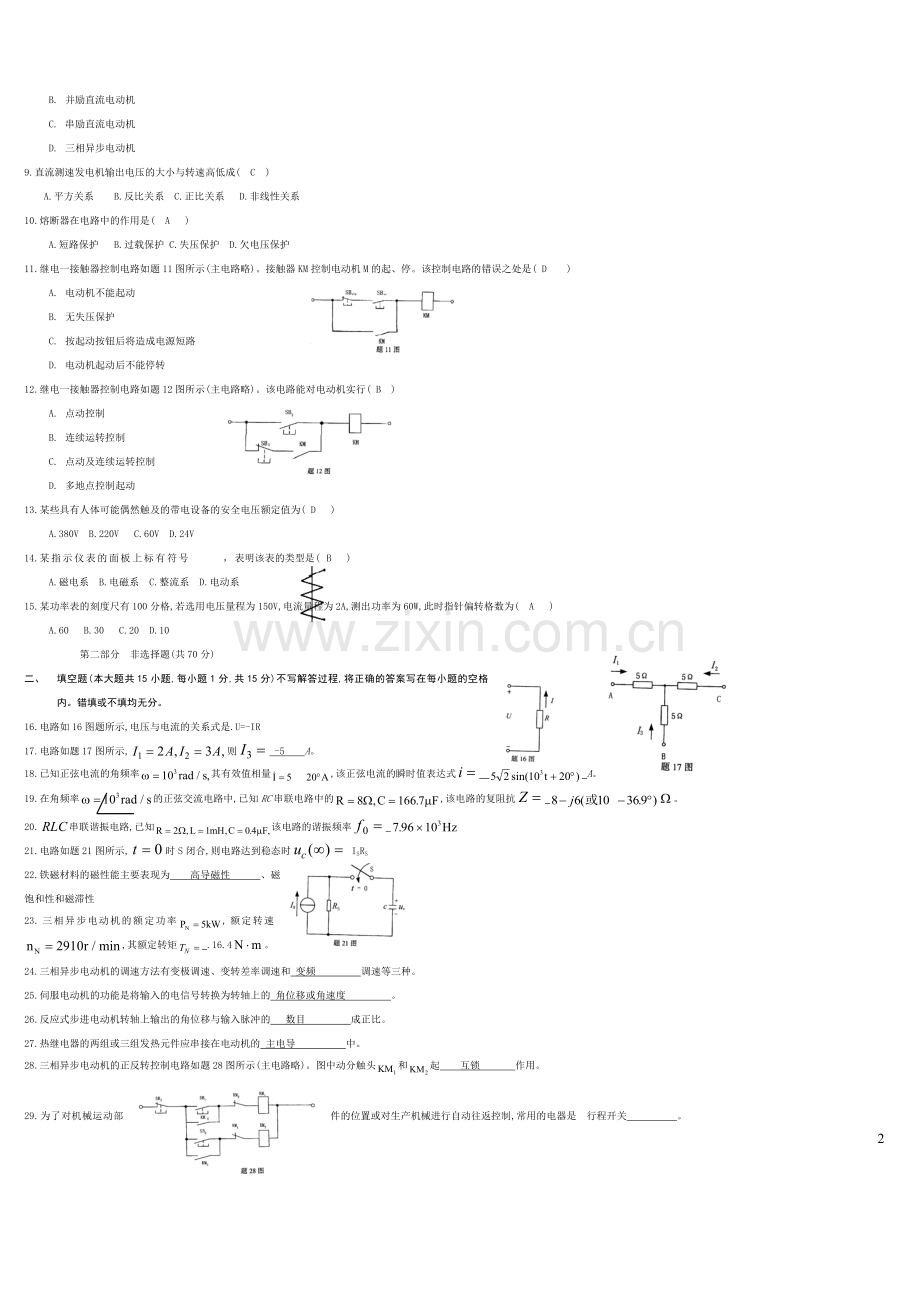

A. 他励直流电动机
B. 并励直流电动机
C. 串励直流电动机
D. 三相异步电动机
9.直流测速发电机输出电压的大小与转速高低成( C )
A.平方关系 B.反比关系 C.正比关系 D.非线性关系
10.熔断器在电路中的作用是( A )
A.短路保护 B.过载保护 C.失压保护 D.欠电压保护
11.继电一接触器控制电路如题11图所示(主电路略)。接触器KM控制电动机M的起、停。该控制电路的错误之处是( D )
A. 电动机不能起动
B. 无失压保护
C. 按起动按钮后将造成电源短路
D. 电动机起动后不能停转
12.继电一接触器控制电路如题12图所示(主电路略)。该电路能对电动机实行( B )
A. 点动控制
B. 连续运转控制
C. 点动及连续运转控制
D. 多地点控制起动
13.某些具有人体可能偶然触及的带电设备的安全电压额定值为( D )
A.380V B.220V C.60V D.24V
14.某指示仪表的面板上标有符号 ，表明该表的类型是( B )
A.磁电系 B.电磁系 C.整流系 D.电动系
15.某功率表的刻度尺有100分格,若选用电压量程为150V,电流量程为2A,测出功率为60W,此时指针偏转格数为( A )
A.60 B.30 C.20 D.10
第二部分 非选择题(共70分)
二、 填空题(本大题共15小题,每小题1分,共15分)不写解答过程,将正确的答案写在每小题的空格内。错填或不填均无分。
16.电路如16图题所示,电压与电流的关系式是.U=-IR
17.电路如题17图所示,则 -5 A。
18.已知正弦电流的角频率其有效值相量,该正弦电流的瞬时值表达式 A。
19.在角频率的正弦交流电路中,已知RC串联电路中的,该电路的复阻抗 。
20.串联谐振电路,已知该电路的谐振频率
21.电路如题21图所示,时S闭合,则电路达到稳态时 ISRS
22.铁磁材料的磁性能主要表现为 高导磁性 、磁饱和性和磁滞性
23.三相异步电动机的额定功率,额定转速,其额定转矩 .16.4。
24.三相异步电动机的调速方法有变极调速、变转差率调速和 变频 调速等三种。
25.伺服电动机的功能是将输入的电信号转换为转轴上的 角位移或角速度 。
26.反应式步进电动机转轴上输出的角位移与输入脉冲的 数目 成正比。
27.热继电器的两组或三组发热元件应串接在电动机的 主电导 中。
28.三相异步电动机的正反转控制电路如题28图所示(主电路略)。图中动分触头和起 互锁 作用。

29.为了对机械运动部件的位置或对生产机械进行自动往返控制,常用的电器是 行程开关 。
30.在同一低压供电系统中,不允许一部分电气设备采用保护接地,而另一部分电气设备采用
保护接零 。
三、 简答题（本大题共3小题，每小题4分，共12分）
31.三相异步电动机直接起动时, 为什么起动电流大?为什么起动转矩并不大?分别说明理由。
解答：异步电动机在起动最初瞬间,其转速n=0,转差率s=1,使转子电流达最大值,定子电流也达最大值,约为额定电流的4~7倍。
转矩,式中起动时转子电流I2虽大，但起动时转子电路很低，故起动转矩并不大。
32.为了限制直流电动机的起动电流,常采用哪两种起动方法?
解答：.降低电枢端电压U 电枢电路串接可变电阻
33.继电一接触器控制电路如题33图所示(主电路略)。接触器和分别控制电动机和的起动与停转。说明、的起动和停转顺序。
解答：.按下SB1,M1先行起动。经过一段延时,M2自行起动。
按下SB2,M1和M2同时停转。

计算题(本大题共7小题,每小题5分,共35分)
34.电路如题34图所示。
(1) 开关S断开时电压表读数为6V。
（2）开关S闭合后,电流表读数为0.5A,电压表读数为5.8V,试计算其内阻 (设电压表内阻为无穷大,电流表内阻为零)。
(1)S断开 US=6V
(2)S闭合

35电路如题35图所示，已知求电流。
解答：解题方法不限,现用戴维南定理求解V

36.电路如题36图所示,已知求电流。
解答：电路相量模型如答36图示,其中

37.三相照明实验电路如题37图所示,每相安装了一个额定电压为220V,功率为100W的白炽灯,接入线电压为380V的对称三相四线制电源,求每相电流和中线电流。
由于负载对称,故
38.电路如题38图所示,原已稳定。已知时,将开关S闭合,求S闭合后两端电压。
解题方法不限,现用三要素法求解

39.电路如题39图所示,已知扬声器的电阻值信号源内阻,变压器一次绕阻匝数,二次绕阻匝数。
试求：(1)变压器一次侧的等效电阻。
(2)变压器一次侧电流。
.(1)

(2)
40.三相异步电动机,定子绕组为连接,已知
。求：
(1) 用换接起动时起动电流和起动转矩。
(2) 当负载转矩为额定转矩的30%时，该电动机能否用换接起动。
(1)该电动机正常运行时为接法,
此时起动电流
起动转矩
换接起动时,Y起动电流
Y起动转矩
(2)当负载为30%时,
30%=0.3×142.9=42.9
由故可使用起动。

四、 综合题(本题8分)
41.有100盏功率为40W,功率因数为0.5的日光灯(感性负载)并联于220V,50Hz的正弦交流电源上。要求：
(1) 计算该电路的总电流；
(2) 若用补偿电容将功率因数提高到1,需要多大电容量的补偿电容?
(
(1) 求总电流
每盏日光灯:

(感性负载)

总电流为36.4A
(2)补偿电容:
其中:P=100P1=4000W

tg

全国2001年10月电工技术基础试题参考答案

一、 单项选择题（本大题共15小题，每小题2分，共30分）
1.D 2.A 3.A 4.B 5.C
6.A 7.B 8.C 9.C 10.A
11.D 12.B 13.D 14.B 15.C
二、 填空题(本大题共15小题,每小题1分,共15分)
16.U=-IR 17.-5 18. 19. 20.
21.ISRS 22.高导磁性 23.16.4
24.变频 25.角位移(或角速度) 26.数目
27.主电路 28.互锁 29.行程开关
30.保护接零
三、 简答题（本大题共3小题，每小题4分，共12分）
31.异步电动机在起动最初瞬间,其转速n=0,转差率s=1,使转子电流达最大值,定子电流也达最大值,约为额定电流的4~7倍。
转矩,式中起动时转子电流I2虽大，但起动时转子电路很低，故起动转矩并不大。
32.降低电枢端电压U
电枢电路串接可变电阻
33.按下SB1,M1先行起动。经过一段延时,M2自行起动。
按下SB2,M1和M2同时停转。
四、 计算题(本大题共7小题,每小题5分,共35分)
34.(1)S断开 US=6V
(2)S闭合

35.解题方法不限,现用戴维南定理求解
V

36.电路相量模型如答36图示,其中

37.
由于负载对称,故
38.解题方法不限,现用三要素法求解:

39.(1)

(2)
40.(1)该电动机正常运行时为接法,
此时起动电流
起动转矩
换接起动时,Y起动电流
Y起动转矩
(2)当负载为30%时,
30%=0.3×142.9=42.9
由故可使用起动。
五、 综合题(8分)
41.电路示意图如答41图所示,其中每一条支路代表一盏日光灯.设
(2) 求总电流
每盏日光灯:

(感性负载)

总电流为36.4A
(2)补偿电容:
其中:P=100P1=4000W

tg
