景观照明设计基础.doc

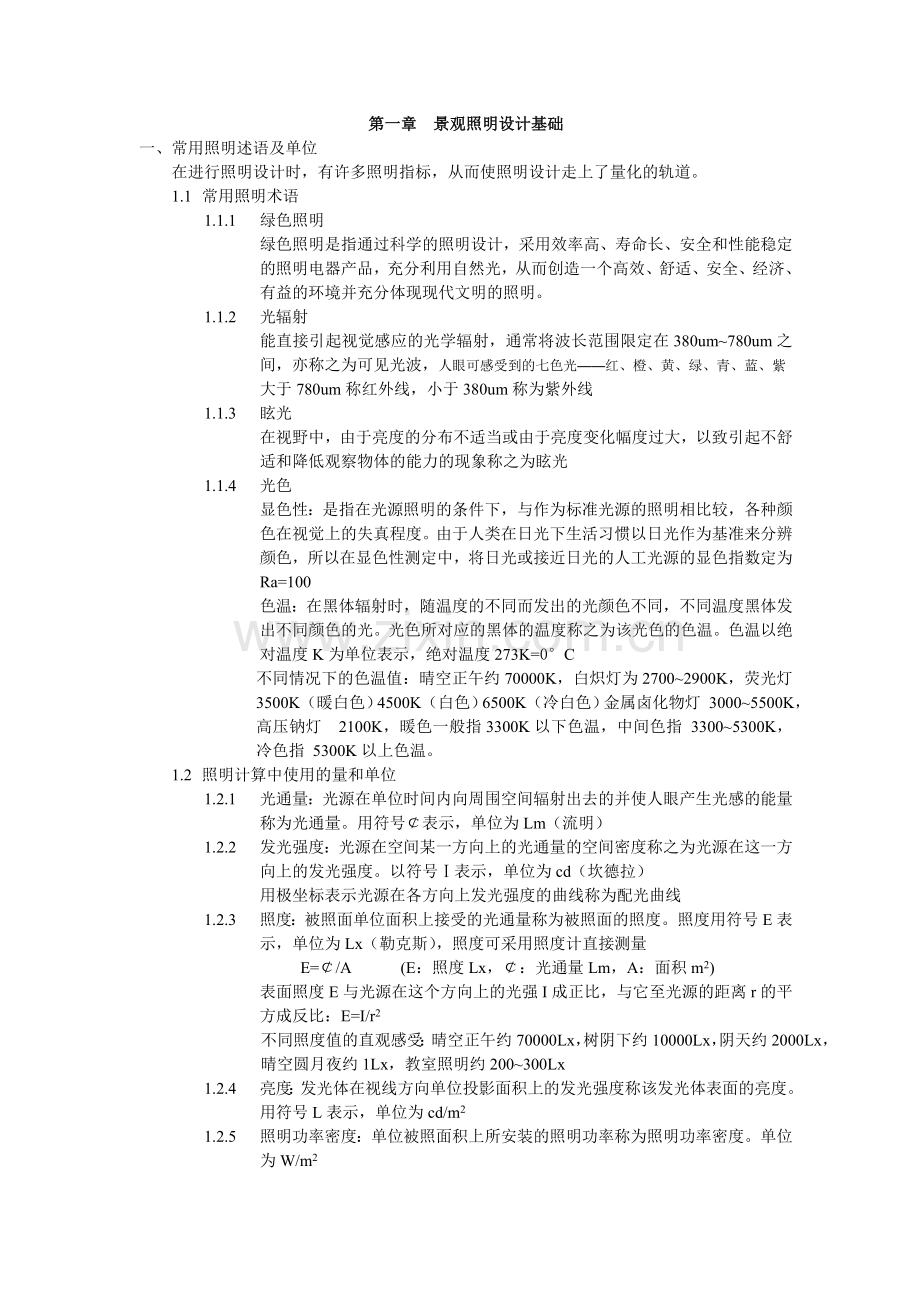

第一章 景观照明设计基础
一、 常用照明述语及单位
在进行照明设计时，有许多照明指标，从而使照明设计走上了量化的轨道。
1.1 常用照明术语
1.1.1 绿色照明
绿色照明是指通过科学的照明设计，采用效率高、寿命长、安全和性能稳定的照明电器产品，充分利用自然光，从而创造一个高效、舒适、安全、经济、有益的环境并充分体现现代文明的照明。
1.1.2 光辐射
能直接引起视觉感应的光学辐射，通常将波长范围限定在380um~780um之间，亦称之为可见光波，人眼可感受到的七色光——红、橙、黄、绿、青、蓝、紫
大于780um称红外线，小于380um称为紫外线
1.1.3 眩光
在视野中，由于亮度的分布不适当或由于亮度变化幅度过大，以致引起不舒适和降低观察物体的能力的现象称之为眩光
1.1.4 光色
显色性：是指在光源照明的条件下，与作为标准光源的照明相比较，各种颜色在视觉上的失真程度。由于人类在日光下生活习惯以日光作为基准来分辨颜色，所以在显色性测定中，将日光或接近日光的人工光源的显色指数定为Ra=100
色温：在黑体辐射时，随温度的不同而发出的光颜色不同，不同温度黑体发出不同颜色的光。光色所对应的黑体的温度称之为该光色的色温。色温以绝对温度K为单位表示，绝对温度273K=0°C
不同情况下的色温值：晴空正午约70000K，白炽灯为2700~2900K，荧光灯 3500K（暖白色）4500K（白色）6500K（冷白色）金属卤化物灯 3000~5500K，高压钠灯 2100K，暖色一般指3300K以下色温，中间色指 3300~5300K，冷色指 5300K以上色温。
1.2 照明计算中使用的量和单位
1.2.1 光通量：光源在单位时间内向周围空间辐射出去的并使人眼产生光感的能量称为光通量。用符号￠表示，单位为Lm（流明）
1.2.2 发光强度：光源在空间某一方向上的光通量的空间密度称之为光源在这一方向上的发光强度。以符号Ⅰ表示，单位为cd（坎德拉）
用极坐标表示光源在各方向上发光强度的曲线称为配光曲线
1.2.3 照度：被照面单位面积上接受的光通量称为被照面的照度。照度用符号E表示，单位为Lx（勒克斯），照度可采用照度计直接测量
E=￠/A (E：照度Lx，￠：光通量Lm，A：面积m2)
表面照度E与光源在这个方向上的光强I成正比，与它至光源的距离r的平方成反比：E=I/r2
不同照度值的直观感受：晴空正午约70000Lx，树阴下约10000Lx，阴天约2000Lx，晴空圆月夜约1Lx，教室照明约200~300Lx
1.2.4 亮度：发光体在视线方向单位投影面积上的发光强度称该发光体表面的亮度。用符号L表示，单位为cd/m2

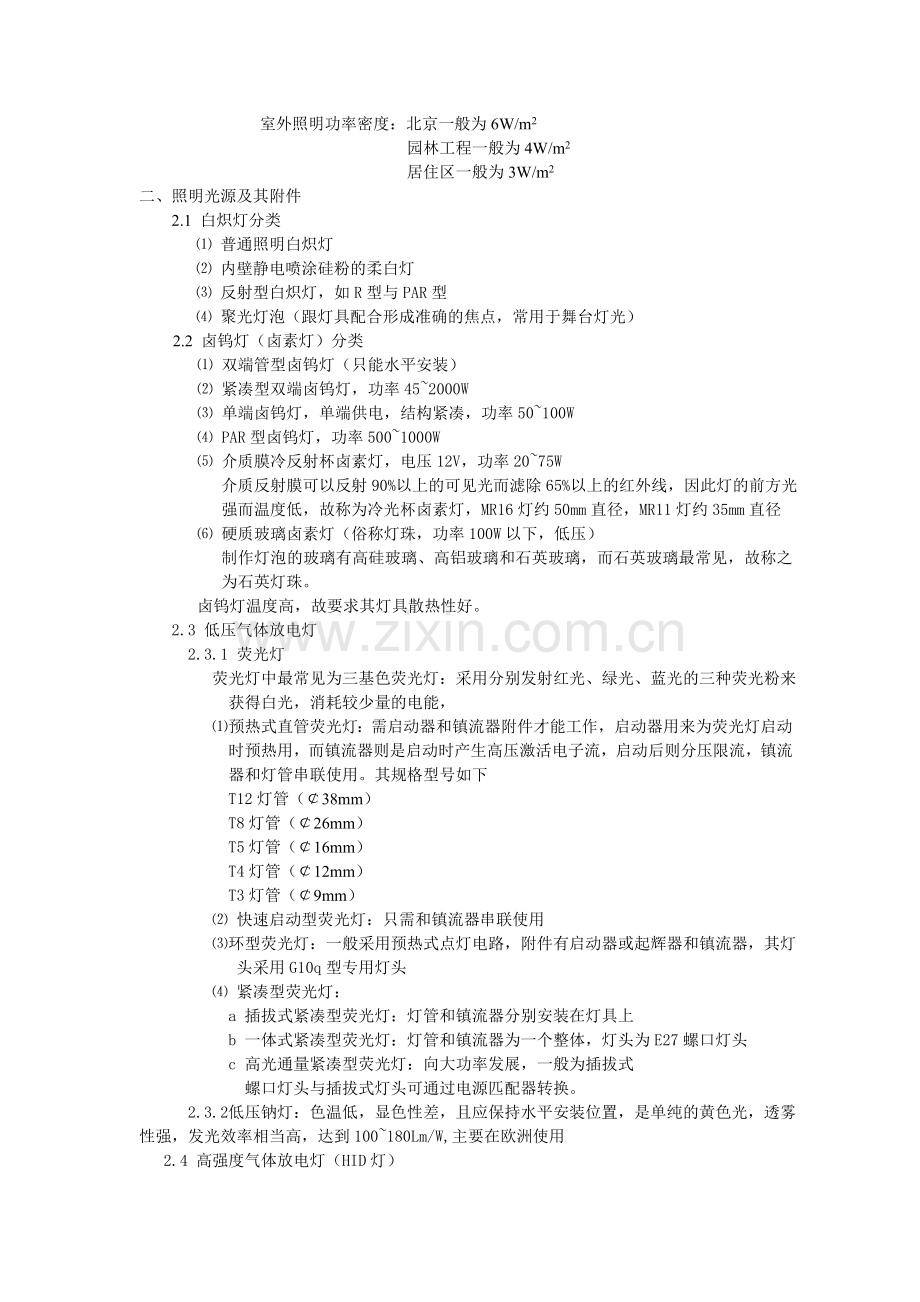

1.2.5 照明功率密度：单位被照面积上所安装的照明功率称为照明功率密度。单位为W/m2
室外照明功率密度：北京一般为6W/m2
园林工程一般为4W/m2
居住区一般为3W/m2
二、 照明光源及其附件
2.1 白炽灯分类
⑴ 普通照明白炽灯
⑵ 内壁静电喷涂硅粉的柔白灯
⑶ 反射型白炽灯，如R型与PAR型
⑷ 聚光灯泡（跟灯具配合形成准确的焦点，常用于舞台灯光）
2.2 卤钨灯（卤素灯）分类
⑴ 双端管型卤钨灯（只能水平安装）
⑵ 紧凑型双端卤钨灯，功率45~2000W
⑶ 单端卤钨灯，单端供电，结构紧凑，功率50~100W
⑷ PAR型卤钨灯，功率500~1000W
⑸ 介质膜冷反射杯卤素灯，电压12V，功率20~75W
介质反射膜可以反射90%以上的可见光而滤除65%以上的红外线，因此灯的前方光强而温度低，故称为冷光杯卤素灯，MR16灯约50mm直径，MR11灯约35mm直径
⑹ 硬质玻璃卤素灯（俗称灯珠，功率100W以下，低压）
制作灯泡的玻璃有高硅玻璃、高铝玻璃和石英玻璃，而石英玻璃最常见，故称之为石英灯珠。
卤钨灯温度高，故要求其灯具散热性好。
2.3 低压气体放电灯
2.3.1 荧光灯
荧光灯中最常见为三基色荧光灯：采用分别发射红光、绿光、蓝光的三种荧光粉来获得白光，消耗较少量的电能，
⑴ 预热式直管荧光灯：需启动器和镇流器附件才能工作，启动器用来为荧光灯启动时预热用，而镇流器则是启动时产生高压激活电子流，启动后则分压限流，镇流器和灯管串联使用。其规格型号如下
T12灯管（￠38mm）
T8灯管（￠26mm）
T5灯管（￠16mm）
T4灯管（￠12mm）
T3灯管（￠9mm）
⑵ 快速启动型荧光灯：只需和镇流器串联使用
⑶ 环型荧光灯：一般采用预热式点灯电路，附件有启动器或起辉器和镇流器，其灯头采用G10q型专用灯头
⑷ 紧凑型荧光灯：
a 插拔式紧凑型荧光灯：灯管和镇流器分别安装在灯具上
b 一体式紧凑型荧光灯：灯管和镇流器为一个整体，灯头为E27螺口灯头
c 高光通量紧凑型荧光灯：向大功率发展，一般为插拔式
螺口灯头与插拔式灯头可通过电源匹配器转换。
2.3.2 低压钠灯：色温低，显色性差，且应保持水平安装位置，是单纯的黄色光，透雾性强，发光效率相当高，达到100~180Lm/W,主要在欧洲使用
2.4 高强度气体放电灯（HID灯）
2.4.1 高压汞灯：功率范围40~1000W，发光效率30~60Lm/W，寿命16000小时左右，显色性Ra=25，荧光高压汞灯的显色性Ra=40。因显色性差现已基本被金属卤化物灯所代替
2.4.2 金属卤化物灯：金属卤化物灯是在高压汞灯的基础上发展起来的高强度气体放电灯。按安装方式分水平燃点金属卤化物灯和垂直燃点金属卤化物灯；按材质可分为石英金属卤化物灯和陶瓷金属卤化物灯。陶瓷金属卤化物灯的发光效率和光色稳定性均比石英金属卤化物灯好
金属卤化物灯的工作特点：
a 启动和再启动特征：启动时间4~5分钟，金属卤化物灯启动有一个光电参数的建立过程，主要是弧光放电建立和放电管热平衡过程，灯泡点燃后断电或关闭再启动不能立即点燃，在等待放电管冷却，内部压强降低后才能重新启动，再启动时间约10~15分钟
b 寿命特征：金属卤化物灯的寿命与启动频繁程度关系密切，频繁启动将显著缩短灯泡寿命
2.4.3 高压钠灯：光色为黄色，显色性差，发光效率高，寿命长，主要用于街道和广场等。
2.5 其它照明光源：
2.5.1 发光二极管（LED光源）：LED发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。LED光源具有使用低压电源、体积小、耗能少、低热量、适用性强、稳定性高、响应时间短、对环境无污染、多色发光等优点，主要用于LED地灯、水灯、灯带、星星灯、指示灯、大屏目广告及汽车尾灯等
2.5.2 霓虹灯管：
霓虹灯的主要组成部件及其规格简介: 霓虹灯是一种冷阴极辉光放电管，其幅射光谱具有极强的穿透大气的能力，色彩鲜艳绚丽、多姿，发光效率明显优于普通的白炽灯，它的线条结构表现力丰富，可以加工弯制成任何几何形状，满足设计要求，通过电子程序控制，可变幻色彩的图案和文字，受到人们的欢迎。
霓虹灯的亮、美、动特点，是目前任何电光源所不能替代的，在各类新型光源不断涌现和竞争中独领风骚。于霓虹灯是冷阴极辉光放电，因此一支质量合格的霓虹灯其寿命可达20000--30000小时。
为了使大用户熟悉霓虹灯，了解霓虹灯，我们在此简要介绍一些霓虹灯的品种、规格以及制作霓虹灯的主要器材，以帮助用户识别“霓虹灯”的优劣。
霓虹灯的主要部件:
1、霓虹灯管：
（1） 以规格分：有Ø6、Ø7、Ø8、Ø9、Ø10、Ø12、Ø15、Ø18、Ø20m/m等粗细。
（2） 以玻璃材质分：
① 钠玻璃管（或称石灰料玻璃管）这种玻璃管稳定性差，受潮后极易变质、泛碱（风化），牢度差易爆裂。目前在我国使用此种材料的约占80%左右。
② 铅玻璃管（又称红丹料玻璃管）其热性能、机械性能、电性能、化学稳定性能、真空性能和光学性能优于钠玻璃，其耐候性、使用寿命大大超过钠玻璃，目前国际上通用大都是这种铅玻璃管，我国目前使用量已达20-30%左右，凡是追求质量好的制作厂家，用户都选用铅管制作霓虹灯。铅玻璃又以含铅量多少分为：重铅玻璃、中铅玻璃和轻铅玻璃.
③ 彩色玻璃管，这种玻璃管，在拉制玻璃管时已充入染料，生产出的玻璃管已呈彩色玻璃管。
（3） 以霓虹灯管内涂荧光粉材料分：
① 目前使用的多数霓虹灯管喷涂的是“普通荧光粉”，这种粉价格比较便宜，一般也能满足各种色彩的要求。
② “三基色”荧光粉，（也称稀土荧光粉）与普通荧光粉比较，其亮度、色度、鲜度更佳。
（4） 喷涂荧光粉的工艺又分水涂和胶涂二种。
① 水涂即用醇，酮溶济混合荧光粉喷涂在灯管内壁，让其自然干燥。
② 胶涂即用胶液混合荧光粉喷涂，再用烘箱烘干，其粘度、牢度大大优于水涂粉管。目前先进国家大都有采用三基色胶涂含铅玻璃管制作霓虹灯，我国目前已有部分厂商使用这种霓虹灯管。
2、霓虹灯变压器
（1）霓虹灯漏磁变压器，（又称电感变压器、铁芯变压器）其特点是：可靠性好，负载灯管亮度高，光色一致，寿命长，缺点是比较笨重，目前国外及上海的户外霓虹灯大多数采用这种变压器。
电感变压器的规格有：3KV、6KV、9KV、12KV、15KV、18KV。
（2）电子变压器（也称高频冷启动管形放电灯（霓虹灯）电子转换器或霓虹灯电源）其优点是：重量轻、制造方便、节约金属材料，目前国内生产电子变压器质量稳定，有一定规模，其中有的企业还批量出口。但有不少单位生产的电子变压器亮度达不到应有亮度，在室外使用就有点相形见拙。
电子变压器又分直流和交流二种，直流电子变压器由于单向导通往往会产生灯管一头亮一头暗的情况。又因电子变压器输出频率会受到负载灯管长度的影响，在同幅霓虹灯中，由于每笔灯管长短不一也会产生灯色不匀等现象。有些生产厂家为了降低成本，不愿采用高质量高品质的电器元件，而且加工工艺简陋，故可靠性差，寿命短。
电子变压器的规格有：40W、60W、80W、100W等规格，也有称4米机、6米机、8米机、10米机、12米机等。
3、程序控制器分：（1）普通式电子程序控制器：
（2）渐变式电子程序控制器：
4、霓虹灯高压线分：
（1）普通高压线，即塑料高压线，这种高压线价格便宜，但塑料容易老化，室外使用不久塑料就要老化引起拉火等，安全性较差。
（2）硅橡胶绝缘高压线，是目前较理想的霓虹灯连接线，安全性强，可靠性好。
2.5.3 光纤灯：
光纤照明是一种新颖的照明技术，因其具有光电分离、节能、环保以及使用寿命长，维护方便，后期维护成本低等特点，广泛用于各类广告牌、室内外装饰、水景庭院照明等方面
光纤照明系统是由光源器（由光源、反光镜、滤色片等组成）、光纤及尾端灯头组成。
当光源通过反光镜后，形成一束近似平行光。由于滤色片的作用，又将该光束变成彩色光。当光束进入光纤后，彩色光就随着光纤的路径送到预定的地方。
光纤照明系统主要部件：
1、 光源器：光源器据耦合头（光纤与光源器固定的接口）直径可分为DN15、DN18、DN25、DN30、DN35型。
光源是光源器的主要部件，一般有两种光源：卤素灯光源：功率小于100W，寿命一般为2000~4000小时，亮度相对较低，成本也较低，用于小型广告牌及小型装饰物；另一种为金卤灯：功率一般为70~250W，寿命大于6000小时，亮度高，显色性好，成本相对较高，可使用光纤长度10米以上，一般用在大型广告牌、室内外装潢等，对亮度要求较高的场合。
滤色片还带有阻红外线与紫外线辐射功能，有利于对被照物体的保护
由于光源散发大量热量，所以必须采用风机来冷却，光源器亦不宜安装于封闭位置
2、 光纤：光纤是光纤照明系统中的主体，作用是将光传到指定地方。光纤分为尾光光纤和通体光纤（又称侧光光纤）。尾光光纤是将光束传到光纤的另一端，通过尾端进行照明，通体光纤是整个光纤都发光。
光纤的常用规格：外径0.5\0.75\1.0\1.5\2.0\3.0\4.0\5.0\6.0\8.0\10\12\14\16\18\20mm
3、 尾端灯头：通常使用具有多方向折射光的水晶件。
2.6 主要光源的技术指标
光源种类
光效（Lm/W）
显色指数Ra
色温（K）
平均寿命（小时）
白炽灯泡
15
100
2800
1000
石英卤素灯
15
100
3000
2000-3000
SL灯
50
85
2700/5000
8000
高压汞灯
50
45
3300/4300
6000
普通日光灯
70
70
全系列
8000
PL型灯管
85
85
2700/3000/3500
4000/5000/5300
8000-12000
金属卤化物灯
75-95
65-92
3000/4500/5600
6000-20000
三基色日光灯
96
80-98
全系列
10000
高压钠灯
120
23/60/90
1950/2200/2500
24000
低压钠灯
200
44
1700
28000

小结：白炽灯的灯丝可视做电阻丝，可以直接接直流或交流电源中使用；荧光灯、高压气体放电灯以及几乎所有气体放电灯都不可直接接入电源中使用，启动时需要一个启动器或触发器，工作时需要一个镇流器，有时启动器和镇流器可合并为一个器件，此外气体放电灯的功率因数比较低，还需要用电容器校正功率因数。
三、 灯具种类：
3.1 按防触电保护类型分类
为了电器安全，灯具所有带电部分必须采用绝缘材料等加以隔离。灯具的这种保护人身安全的措施称为防触电保护。根据防触电保护方式，灯具可分为0，Ι，Ⅱ和Ⅲ4类
0类：保护依赖基本绝缘，在易触及的部分及外壳和带电体间绝缘；适用安全程度高的场合,且灯具安装、维护方便。如空气干燥、尘埃少、木地板等条件下的吊灯、吸顶灯
Ⅰ类：除基本绝缘外，易触及的部分及外壳有接地装置，一旦基本绝缘失效时，不致有危险 用于金属外壳灯具,如投光灯、路灯、庭院灯等，提高安全程度
Ⅱ类：除基本绝缘，还有补充绝缘，做成双重绝缘或加强绝缘，提高安全性 绝缘性好，安全程度高，适用与环境差、人经常触摸的灯具，如台灯、手提灯等
Ⅲ类（安全电压灯）：采用特低安全电压（交流有效值<50V），且灯内不会产生高于安全等级的电压 灯具安全程度最高，用于恶劣环境，如水下用灯、儿童用灯等
3.2 按灯具外壳的防护等级分
IP防护等级根据水和异物的侵入防护程度进行分类，由特征字母IP和两个数字组成，第一个数字表示防尘、防外物侵入等级，第二个数字表示灯具防湿气、防水侵入等级
第一位特征数字表示的防护等级
第一位特征数字
防护等级
0
无防护
1
防止大于50mm异物进入 防止大面积的物体进入，例如手掌等
2
防止大于12mm异物进入 防止手指等物体进入
3
防止大于2.5mm异物进入 防止工具、导线等进入
4
防止大于1.0mm异物进入 防止导线、条带等进入
5
防止小于1.0mm异物进入 不严格防尘，但不允许过量的尘埃进入以致使设备不能满意的工作
6
完全防尘 不准尘埃进入

第二位特征数字表示的防护等级
第二位特征数字
防护等级
0
无防护  无特殊防护要求
1
防止水滴进入  垂直下滴水滴应无害
2
防止倾斜15度的水滴   灯具外在正常位置和直到倾斜150角时垂直下滴水滴应无害
3
防止洒水进入   与垂直65度角处洒下的水应无害
4
防止泼水进入  任意方向对灯具封闭体泼水应无害
5
防止喷水进入  任意方向对灯具封闭体喷水应无害
6
防海浪进入  防止强力喷射的灌水或进入量不损害灯具
7
防浸水  以一定压力和时间将灯具浸在水中时，进入水量不有害于灯具
8
防淹水  在规定的条件下灯具能持续淹没在水中而不受影响

3.3 常见灯具习惯分类：
3.3.1 PAR灯杯（分聚光型光束角12°与散光型光束角30°）有PAR20\30\36\38\56的规格型号
3.3.2 卤素灯（石英灯）MR11\MA16一般有20W\35W\50W功率
3.3.3 筒灯（嵌入式），吊灯，壁灯，天花射灯、格栅射灯、吸顶射灯，吸顶灯，矿悬挂灯，
3.3.4 投光灯包括泛光灯（光束扩散角不小于10°）、聚光灯（光束扩散角2~10°）和探照灯（出光口径不小于0.2m的高强投光灯）。泛光灯又分窄光束（10~30°）中等光束（30~70°）和宽光束（70~130°）
3.3.5 庭院内主要灯具分类：庭园灯，草坪灯，泛光灯，壁灯，埋地灯，梯脚灯，水灯，草坪射灯等
3.3.6 道路灯：按灯具配光又分为截光型（0~65°）、半截光型（0~75°）、非截光型（无限制）。
3.3.7 高杆灯：灯杆高度大于等于20米的灯。
四、景观照明估算公式：
4.1 景观照明可按功能性照明和特色照明来估算用电容量；
4.2 景观照明功能性照明平均照度一般按5Lx计算，满足功能性照明照度计算公式：
E=FNUK/A
E-----平均照度（Lx）
F------光源光通量（Lm）
N------灯数量（个）
U------照明器利用系数，室外经验值一般为0.1~0.2
K------维护系数，室外一般0.6~0.7
A------工作面面积（m2）
4.3 特色照明用电量一般为功能性照明用电量的4~8倍，据夜景环境的照明等级和档次确定取值
4.4 另外需考虑为水景提供动力的水泵用电

第二章 居住区照明设计要点
一、居住区照明设计理念：
1.1 居住区照明设计要为居住区夜环境提供一个静谧、舒适而温馨的夜景氛围，从视觉心理学的基础上出发，满足人的视觉心理需求，通过艺术创造为现代各项照明技术提供一个富有情感的平台，使人的情感体验等内容在照明科技这个成熟的发展体系内得到满足与拓展。
1.2 环境照明设计的依据：
⑴ 人的尺度是环境照明设计，建筑设计等一切设计活动的根本依据；
⑵ 人的心理与生理感受成为环境照明设计的重要设计依据；视觉、听觉、嗅觉、味觉、触觉构成人的五大基本感知体验，光、形、色的视觉刺激能给人的心理产生正面或负面的影响。如仿造烛光的小灯能制造出一种梦幻与神秘的氛围，具有一种诱惑力作用于生理上；眩光使人产生眩晕与恶心感；从明亮环境突然进入暗环境会引起身体失衡等。
⑶ 技术、法规、施工工艺等。如用电安全法规，节约能源的法规。
1.3 环境照明设计的原则：
⑴ 整体性原则：指环境照明设计要与整体环境相协调，与整体风格相一致，与景观小品、构件等相结合；
⑵ 满足需要的原则：首先指满足功能的需要，其次指满足审美的需要；
⑶ 可持续发展的原则：主要指绿色节能照明，尽量采用节能灯具产品，节能控制方式等。
1.4 居住区环境照明的主要目的：
⑴ 增强对物体的辨别性：主要指对交通道路、方向、重要节点、标志物、活动区域、幢号等的辨别。
⑵ 提高夜间出行的安全度和防止意外、故意破坏和盗窃的发生：合适的均好性照明是出行安全的心理保障。
⑶ 保证居民晚间室外活动的正常开展：对活动广场等适当提其高照度，提供能满足人们正常活动的照明环境
⑷ 营造环境氛围：对趣味性景观进行高亮度照明，背景空间进行适当的衬托性照明，通过灯光效果营造出一种静谧、舒适而温馨的夜景氛围。
1.5照明灯具作为景观元素来出现，既要符合夜间使用功能，又要考虑白天的造景效果，必须设计或选择造型优美别致的灯具，使之成为一道亮丽的风景线。空间照明设计参数很大程度决定了最大适宜灯具的选用，单独关注照明灯具型号或灯具设计通常并不能得到适合具体照明环境要求的结果
二、居住区照明设计环境
2.1 居住区照明设计的视觉环境：包括三方面内容：色彩、对比和亮度；色彩是视觉环境中最敏感的因素，居住区环境照明的色彩多发暖色为主，尽量少用甚至不用彩色灯光。在整体亮度较低的情况下，对比显得更加明显和重要，要体现对比，照度必须大于环境照度6倍以上。
2.2 照明设计对待视觉体验有其主观性和经验性，不同的人在同样的时间与同样的环境中观察光线，最终的结论因环境、情境、心境甚至个体经验差异而各不相同。
2.3 照明设计中的色彩
⑴ 色相：红、橙、黄、绿、青、蓝、紫；
明度：同样的照度会因物体表面的反射率不同而不同；
纯度：代表色彩的鲜艳程度；
⑵ 光源色、固有色与显现色
光源本身的颜色称为光源色，物体在自然光下呈现的颜色称为物体的固有色，物体在人工照明的环境下呈现的颜色称为显现色。三者互为因果关系，任何一方的改变都会引起其它两方色彩的变化。
⑶ 人类对色彩的感受：
a 色彩能引起人情绪的波动，能唤起我们对以往空间的回忆。绿色的森林、碧绿的湖水、蔚蓝的天空让人感到凉爽与平静，橘色、褐色给人感到温暖与舒适，大红色让人感到兴奋，而白色的灯光则起到平衡的作用。
b 色彩引起视觉的前进与后退感。如红色的前景与蓝色的背景：暖色和冷色对比，红色越发鲜艳、引人关注与兴奋，同时衬托出蓝色的冷酷与收缩感。
c 色彩的重量感，如红色的雕塑呈现于深色的建筑中，彩用白色的灯光将建筑打亮，更显得高大建筑的轻盈与剔透，而红色的雕塑更显得分量地重许多。我们常利用白色的灯光照射在高大的墙体或物体上以减轻墙体或物体的压迫感、物体的笨拙感；冷暖色的物体置于同一空间时，我们能感觉到冷色的物体似乎退到了暖色物体的后面。
d 在整体环境亮度较低的空间，出现高纯度或高明度的东西容易给人诱惑感。
e 色彩的象征性：
红色象征危险、黄色代表主意、绿色代表安全；
不同国家和民族色彩象征性不同，西方婚礼用白色代表纯洁而中国文化白色通常用在葬礼上。
2.4 照明分类及适用场所：

2.5 光效的设计
⑴ 光的形态设计：通过灯具的选形或结合小品形式对光进行形态设计；
⑵ 光的颜色设计：光的颜色的合理运用能增加光环境的诱惑性；
⑶ 光与影的设计：光影相随的月光式照明有利于营造光环境的氛围；
⑷ 光的质感的设计：通过灯光环境的材质来体现；
⑸ 动态光效设计：闪烁的霓虹灯和图案色彩丰富的LED大屏幕等都属于动态光效设计。
2.6 依据不类喜欢靠近最亮的区域，确定夜间哪些物体需要给人创造积极的印象进行照明，要求体现整体性、层次性、能够突出重点，并尽可能考虑节约能源，不应一味追求明亮。
四、 居住区环境照明设计应用
4.1 居住区环境照明设计的程序：
⑴ 明确景观的总体构思和灯光主题，确定照明区域的光色和明亮度。必须注意，白天作为重要的区域可能不同晚上的重要区域，需要对景观中各区域及相关要素进行划分，根据工程性质及具体功能场地确定照度标准；
⑵ 根据规范对该场地的要求选择合适的灯具及相适应的光源；
⑶ 根据空间尺度及选择的灯具计算灯具的数量并进行平面布置；
⑷ 根据灯具的种类及其功能进行回路的合理设置，并确定照明负荷；
4.2 居住区景观照明设计要素：
居住区景观照明设计在考虑完功能照明设计后应着重进行重点照明设计。在进行重点照明设计时，首先要确定在夜间哪些物体需要给人积极的印象；在选择照明手法时，一定要从艺术的角度加以详细考虑，就如同一幅画，颜色、纹理、形状等每一个细节都应该仔细表达，这样才能使景观照明得到充分的评价与欣赏。
⑴ 居住区景观照明分级：按主干道（车行道），主园路，次园路，小园路进行分级，可通过不同的灯具的选用和布置来实现照度的分级。
⑵ 园路照明：亮度分布均匀，能辨清障碍物及人物的轮廓，有安全感。小区主干道（车行道）一般选用道路灯进行照明，选用高压钠灯做为照明光源，灯杆高度选用5.0~6.0米，间距25.0~30.0米单侧布置；主园路一般选用庭园灯进行照明，安装60~80W大功率节能灯，灯杆高度选用3.0~4.0米，间距18.0~24.0米单侧布置，也可选用高压钠灯做为照明光源，效率高但显色性较低；次园路和小园路一般采用草坪灯照明，草坪灯一般选取用13~18W节能灯，间距控制在10米左右单侧布置。当然也可以采用一些非传统的照明方式来进行功能照明，如采用一些隐蔽的灯具照亮植物，通过植物反射照亮小径。使用这种技术，灯具只需要作为最亮的光源散发着温暖的光，照亮一些有情趣的区域而让其它地区置于阴影中，创造一种奇妙的深度感的尺度感。
⑶ 活动广场照明：一般采用暖色金卤灯或高压钠灯光源的庭园灯排列式布灯进行照明，灯光呈金黄色，暖色调灯光给人以温馨感；适当地配以地埋灯增强装饰效果。
⑷ 水景照明：分水上照明和水下照明；水上照明常采用射灯或泛光照明，因光线分布范围大，易产生眩光；水下照明常采用防护等级高，安全性能高的低压PAR水下灯或LED水灯进行照明，采用接线盒对灯具进行低压处理。既节能又灵活多变，富于表现水池夜景。
⑸ 景观小品照明：可以采用射灯、壁灯、LED线条勾勒其轮廓等方式进行照明，充分表现小品的艺术特性，但应特别注意灯具的位置，不要破坏其本身的美观，应尽量避免眩光，选用带遮光罩的灯具或利用景石或灌木对灯具进行适当的遮蔽。选用一些低压微型照明灯具来进行重点照明可以隐蔽安装在一些较小、难以固定标准灯具的缝隙空间中，使小品的外观被照亮，而看起来却象是在里面发光一样。
⑹ 植物的照明：
对植物的照明应根据植物的背景环境及树木的种类、大小、栽植方式等来选择灯具进行照明。照明方式一般有以下几种：
a 背景照明：一般采用投光灯将成片的树林照亮做为背景，要求树木高大，光线较强，体现层次和深度变化。
b 全方位照明：对主景大树或孤植树一般采用射灯或泛光灯、埋地灯从多个角度进行下射照明，可以充分表现物体的质感。
c 下照式照明：利用灯具的巧妙布置，实现月光照明的效果，将灯具安装在树上合适的位置，一部分向下照射，将树影照射在地面上，以产生斑驳的图案；另一部分向上照射，将树叶照亮，这样就会产生一种月影斑驳的效果，好像满月照明一样的下射式照明。
d 上照式照明：常规的照明方式，一般将主视面方向照亮即可。
e 点缀式照明：如采用LED星星灯、光纤灯等挂在树枝或杆上，做成繁星点点的效果。
小结：环境照明设计的动机在于光与暗的互动，通过照亮不同的部位，明暗与虚实结合，让人感受到清晰的布局空间。通过不同的照明手法，如 倒影，不同的色温光色对比，塑造空间，展现纵深和体现艺术创意。“开放空间的照明”是环境景观照明的主题。
4.3 居住区景观照明灯具安装要素：
⑴ 庭园灯安装：庭园灯主要安装于居住区主园路、小广场等场所的灯具，除了用作照明之外，还有装饰作用，一般高度控制在3~4米，灯杆受力不是很大，但灯具基础应有一定的埋深，防止长时期风力作用后的晃动。
⑵ 草坪灯安装：草坪灯一般高度在0.6~0.9米，安装时底部需用螺栓固定，故草坪灯也应浇砼基础，保证螺栓固定的可靠性。
⑶ 泛光灯安装：泛光灯主要有两种安装方式，第一种为地面安装，安装于绿地上，一方面可以通过支架转动来调整打光方向，另一方面可以通过适当种植灌木或地被来遮当眩光；第二种方式主要用于射树，用来照亮大乔木的支干或树叶，故灯具安装于树上适当位置，这种方式可以集中光线把树的主要部分照亮，同时还可有效地避免眩光。
⑷ 埋地灯安装：埋地灯在工作过程中主要通过埋入地下的灯具散热，由于热膨冷缩的原理，当灯具周围积沉的水份过多时，会产生呼吸作用，水分很容易进入灯具内，所以在安装时，特别需要注意的是：埋地灯底部应做好排水、滤水的措施，最好灯具底部做300*300碎石滤水层，滤水层中加设排水管，以确保灯具在使用过程中不进水。
⑸ 水下灯安装：水下灯一般采用低压灯，灯具和变压器是分开的，一般把变压器放在岸上，安装于防水接线盒中。灯具与变压器之间的距离也受到一定的限制，50~100W/12V的电缆长度一般小于15米，300W/12V的电缆长度一般小于10米。水下灯又分支架式安装和嵌入式安装，支架式安装可用螺栓固定于池底或结合鼓泡喷头立杆固定，嵌入式安装的水下灯应带有不锈钢外套，灯具用螺栓直按固定在外套筒上，套筒既保护了灯具又方便安装与维护。嵌入式水下灯可安装于池底（垂直安装）亦可安装于水池侧壁（水平安装）
⑹ 壁灯安装：从安装方式上主要分为外挂式壁灯和内嵌式壁灯（也称梯脚灯），外挂式壁灯主要安装于花架或亭台楼阁立柱上或景墙立面上，安装一般为2.2米左右，灯具的尺寸大小、颜色等选择应与被安装体协调、一致。内嵌式壁灯主要用于楼梯台阶踢面上或矮墙下脚等人的视角以下位置，灯具的尺寸选择和光源的选用很重要，应与被安装体相适应。
⑺ 其它灯具安装：主要是指如何选用一些与景观小品、饰品、花台、构筑物等相结合来安装的灯具，使其与景观小品、饰品、花台、构筑物等相得益彰。
小结：灯具安装位置应按灯具布置平面图布置，但现场应据实际情况如地形的调整、种植的变化等做适当调整，尽量做到灯具的安装位置与景观环境协调、统一，照射的角度和方向合理，尽量避免产生眩光。所有灯具安装在绿地里面时，应注意灯具基础不能外露，应尽量埋在绿地下，采用灌木或草皮覆盖其基础部分。

第三章 居住区照明设计实例
下图为****居住小区景观照明设计实例：
图3-1为居住区景观照明设计说明
图3-2为居住区景观照明设计布置平面图
图3-3为居住区景观照明设计系统图
图3-4为居住区景观照明设计安装大样

图3-1

图3-2

图3-3

图3-4
