电磁离合器设计要求及方案

要求：
1. 市面上的离合器体积会随着扭矩的变大而变大，我们所需要的是同样扭矩而体积更小的一种离合器，在更小的空间内具有更大的扭矩，牙嵌式离合器尺寸小，但不能高速啮合。
2. 此离合器具有一个输入，具有两个输出，使离合器的运用更加灵活，安装更加方便其实就像汽车的同步器一样能让牙嵌式离合器在高速时也能啮合，同时是一个方向两个输出。
设计方案：

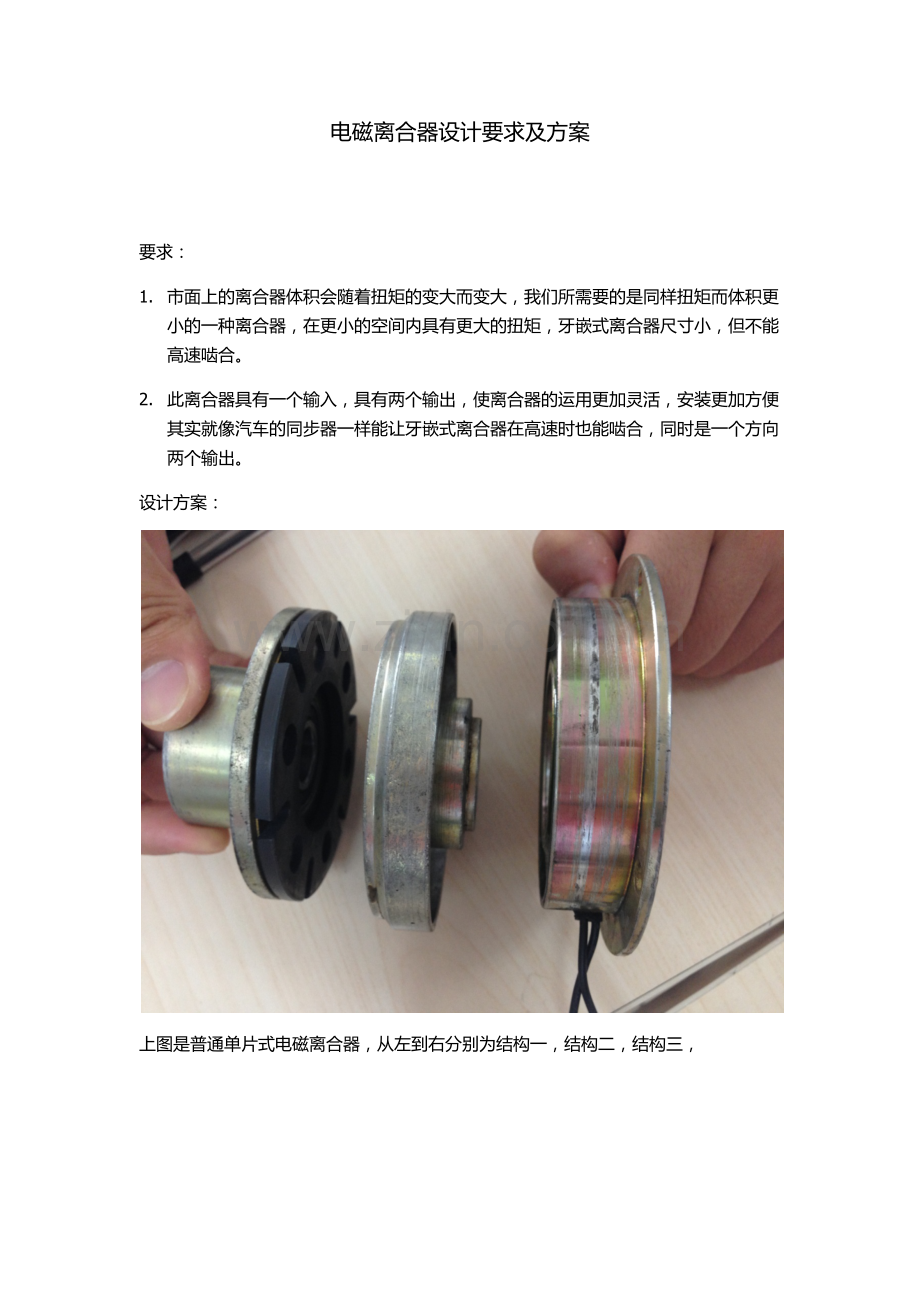

上图是普通单片式电磁离合器，从左到右分别为结构一，结构二，结构三，

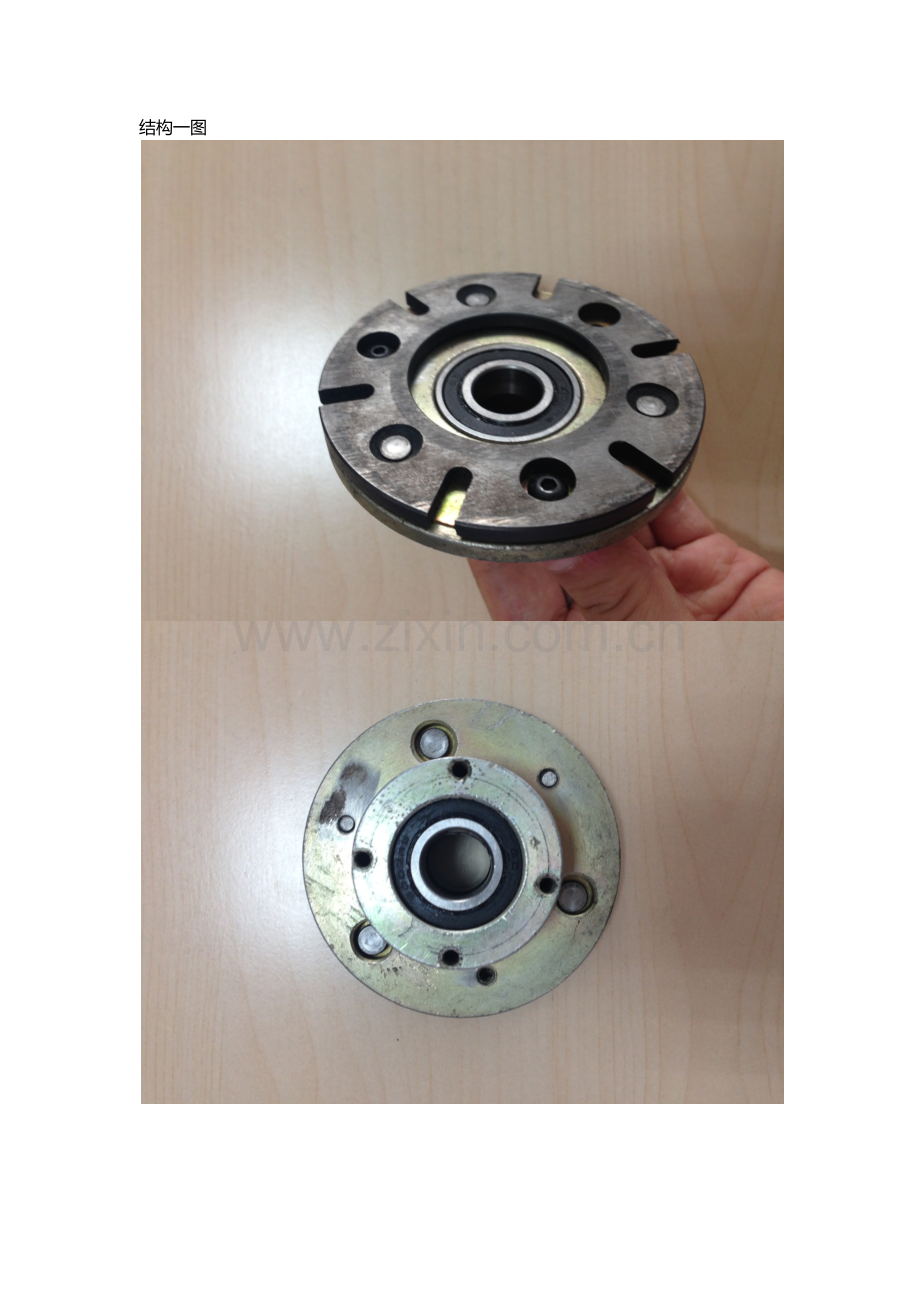

结构一图

结构二图

这一部分跟结构三是硬摩擦，不懂为什么？想要改进此地方。
结构三图

想要做小空间大扭矩，但是大的扭矩需要增加线圈圈数和铜线的粗细程度，导致结构三变大，实现不了。现在在想是否可从缠绕方式出发，解决空间问题。

现在想在结构一上加一圈衔铁，与输出二相连，输出一与衔铁一相连

这样实现两个输出，但是问题是两块衔铁不知道如何控制吸合，如何单独工作，如果这一部分能够实现，也只是实现了一个输入两个输出，小空间大扭矩并无进展，思想不成熟，方案一再否定修改，停滞不前。各个方面需要老师提点指导。

马郡
2014年7月29日
期待回信。
