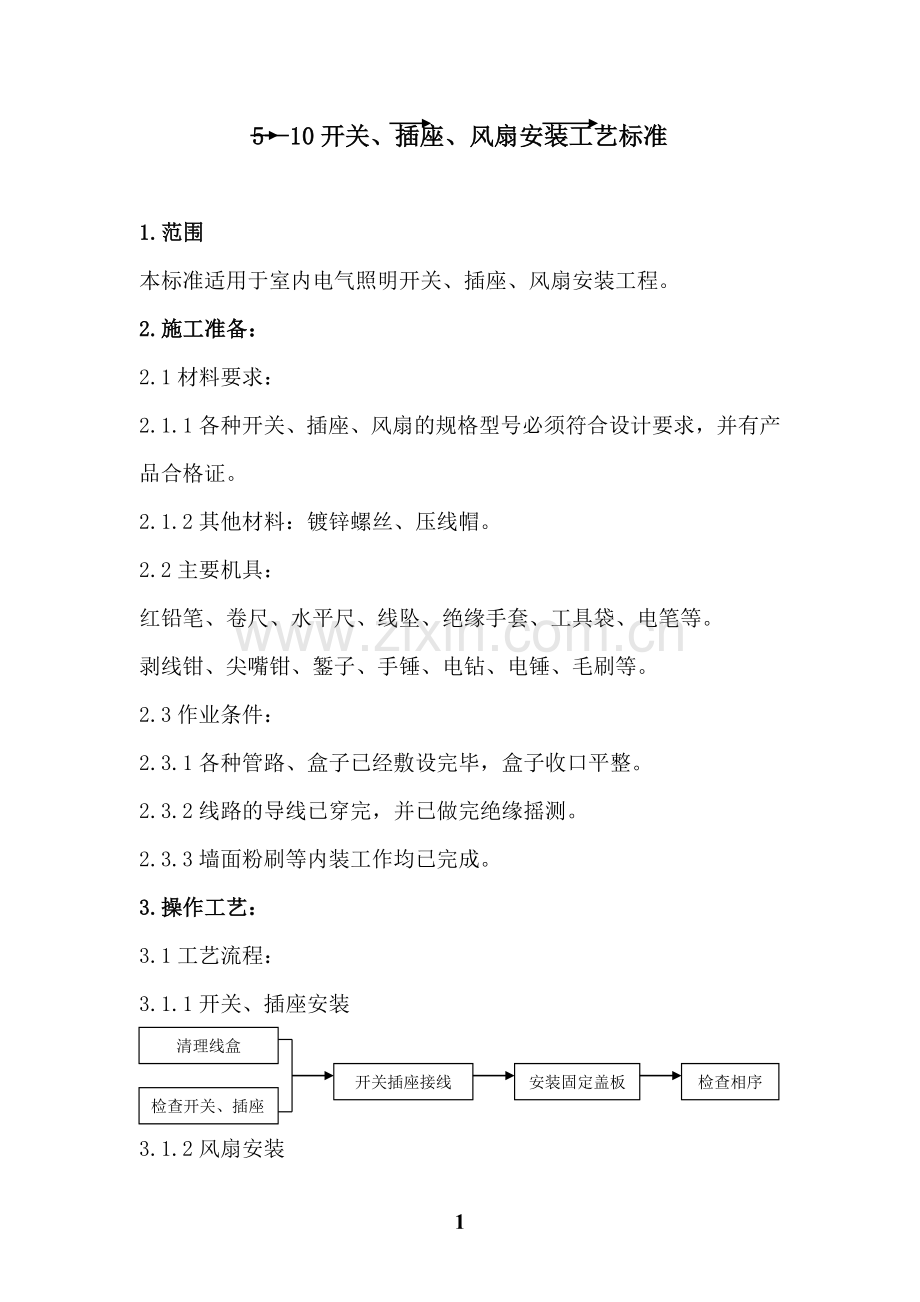

5—10开关、插座、风扇安装工艺标准

1.范围
本标准适用于室内电气照明开关、插座、风扇安装工程。
2.施工准备：
2.1材料要求：
2.1.1各种开关、插座、风扇的规格型号必须符合设计 要求，并有产品合格证。
2.1.2其他材料：镀锌螺丝、压线帽。
2.2主要机具：
红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、电笔等。
剥线钳、尖嘴钳、錾子、手锤、电钻、电锤、毛刷等。
2.3作业条件：
2.3.1各种管路、盒子已经敷设完毕，盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面粉刷等内装工作均已完成。
3.操作工艺：
3.1工艺流程：
3.1.1开关、插座安装
清理线盒
检查开关、插座
开关插座接线
安装固定盖板
检查相序

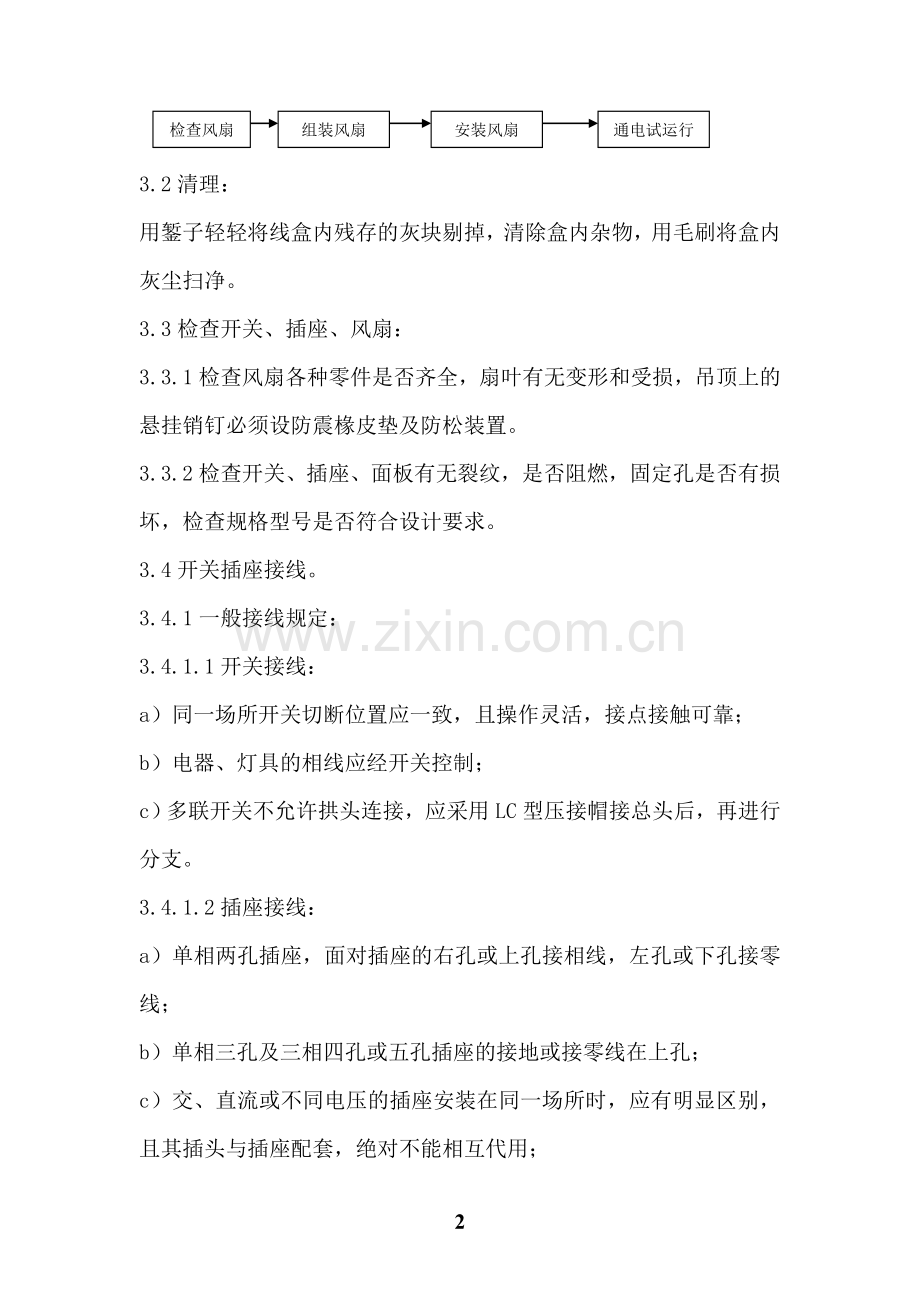

3.1.2风扇安装
检查风扇
组装风扇
安装风扇
通电试运行

3.2清理：
用錾子轻轻将线盒内残存的灰块剔掉，清除盒内杂物，用毛刷将盒内灰尘扫净。
3.3检查开关、插座、风扇：
3.3.1检查风扇各种零件是否齐全，扇叶有无变形和受损，吊顶上的悬挂销钉必须设防震椽皮垫及防松装置。
3.3.2检查开关、插座、面板有无裂纹，是否阻燃，固定孔是否有损坏，检查规格型号是否符合设计要求。
3.4开关插座接线。
3.4.1一般接线规定：
3.4.1.1开关接线：
a）同一场所开关切断位置应一致，且操作灵活，接点接触可靠；
b）电器、灯具的相线应经开关控制；
c）多联开关不允许拱头连接，应采用LC型压接帽接总头后，再进行分支。
3.4.1.2插座接线：
a）单相两孔插座，面对插座的右孔或上孔接相线，左孔或下孔接零线；
b）单相三孔及三相四孔或五孔插座的接地或接零线在上孔；
c）交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，绝对不能相互代用；
d）插座箱或并联的多个插座导线连接时，严禁串联，应用LC型压线帽接总头后，再进行分支连接。
3.5安装开关、插座：
3.5.1先将盒内包出的导线留出维修长度，削出线芯，将芯插入接线孔，用顶丝压紧，注意线芯不得外露。
3.5.2盒内导线与开关、插座面板连接好，将开关插座推入盒内，对正盒眼，用螺丝固定牢固，固定时要使面板端正，并与墙面平齐，安装好装饰帽。
3.5.3通电试运行时，用漏电保护实验插头逐个检查插座的相序是否有误，若有错误连接，应及时停电调整，用试电表逐个检查灯具及电器，看开关是否控制相线，若有错误，应停电调整。
3.6风扇组装：
3.6.1严禁改变扇叶角度。
3.6.2扇叶的固定螺钉应有防松装置。
3.6.3吊扇的吊杆之间，吊杆与电机之间，螺丝连接的啮合长度不得小于20mm，并有防松装置。
3.6.4壁扇的防护罩应扣紧，固定可靠。
3.7风扇安装
3.7.1吊扇安装：
3.7.1.1吊扇安装前吊钩应作好超载实验，以风扇重量的2倍作超载试验，并做好记录。
3.7.1.2将吊扇托起，并把预埋的吊钩的耳环挂平，然后接好电源接头，注意多股铜线盘卷涮锡后进行包扎严密。向上推起吊杆上的扣碗，将接头扣于其内，紧贴建筑物顶棚表面，拧紧固定螺丝。
3.7.2壁扇安装：
在墙壁上安装时，先松开底板的挂板螺丝，将挂板拉出，再将挂板螺丝旋转，底座固定可采用尼龙塞或膨胀栓固定，数量不少2个，直径不小于8mm，壁扇底座应固定牢固。
3.8凤扇的通电运行
通电运转，扇叶和防护罩不应有明显颤动和异常声响。
4.质量标准：
4.1主控项目：
4.1.1当交流、直流或不同电压等级的插座安装在同场所时，应有明显的区别，且必须选择不同结构，不同规格和不能互换的插座，配套的插头应接交流、直流或不同电压等级区别使用。
4.1.2插座接线应符合下列规定：
4.1.2.1单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。
4.1.2.2单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔，插座的接地端子不与零线端子连接，同一场所的三相插座，接线的相序一致。
4.1.2.3接地（PE）或接零（PEN）线在插座间不应串联连接。
4.1.3特殊情况下插座安装应符合下列规定：
4.1.3.1当接插有触电危险家用电器的电源时，采用能断开电源的带电开关插座，开关断开相线。
4.1.3.2潮湿场所采用密封并带有保护地线触头的保护插座，安装高度不低于1.5m。
4.1.4照明开关安装应符合下列规定：
4.1.4.1同一建筑物、构筑物和开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠。
4.1.4.2相线经开关控制，民用住宅无软线引至床边的床头开关。
4.1.5吊扇安装应符合下列规定：
4.1.5.1吊扇挂钩安装牢固，吊扇挂构直径不小于吊扇挂钩直径，且不小于10mm，有防振椽胶垫，挂销的防松零件齐全可靠。
4.1.5.2吊扇扇叶距地面高度不小于2.5m。
4.1.5.3吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全。
4.1.5.4吊杆间、吊杆与电机间螺丝连接，啮合长度不小于20mm，且有防松零件齐全紧固。
4.1.5.5吊扇接线正确，当运转时扇叶无明显颤动和异常声响。
4.1.6壁扇安装应符合下列规定：
4.1.6.1壁扇底座采用尼龙塞或膨胀螺栓固定，尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm，固定牢固可靠。
4.1.6.2壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩元明显颤动和异常声响。
4.2一般项目：
4.2.1插座安装应符合下列规定：
4.2.1.1当不采用安装型插座时，托儿所、幼儿园及小学等儿童活动场所安置高度不小于1.8m。
4.2.1.2安装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤、装饰帽齐全。
4.2.1.3车间及试验室的插座安装高度距地面不小于0.3m；特殊场所安装的插座不小于0.15m，同一室内插座安装高度一致。
4.2.1.4地板插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
4.2.2照明开关安装应符合下列规定：
4.2.2.1开关安装位置便于操作，开关边缘距门框边缘0.15-0.2m，开关距地面高度1.3m，拉线开关距地面高度2-3m，屋高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下。
4.2.2.2相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的接线开关的相邻间距不小于20mm。
4.2.2.3暗开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑，整洁、无碎裂、划伤、装饰帽齐全。
4.2.3吊扇安装应符合下列规定：
4.2.3.1涂层完整，表面无划痕，无污染，吊杆上下扣碗安装牢固到位。
4.2.3.2同一室内并列安装的吊扇开关高度一致，且控制有序不错位。
4.2.4壁扇安装应符合下列规定：
4.2.4.1壁扇下侧边缘距地面高度不小于1.8m。
4.2.4.2涂层完整，表面无划痕、无污染，防护罩无变形。
5.成品保护：
5.1安装开关、插座、风扇时不得碰坏墙面、顶棚，要保持墙面、顶棚的清洁。
5.2开关、插座、风扇安装完毕后，不得再次进行喷涂，以保持面板的清洁，若必须进行喷涂时，将安装好的开关、插座、风扇进行包裹或拆除。
5.3其它工种施工时，不得破坏和碰坏开关、插座、风扇。
5.4风扇在运输及保管中，要防止扇叶变形，影响质量。
6.安全注意事项：
6.1使用梯子靠在墙上工作，顶端应绑牢固，在光滑地面上梯脚应包裹麻布，防止滑倒，并有专人扶持。
6.2安装吊扇使用人字梯必须坚固，距梯脚400-600mm处要设拉绳，防止劈开，不准站在梯子最上层工作，梯凳上禁止放工具、材料。
6.3风扇在运转时，严禁进行维修。
7.质量通病及防治
7.1开关、插座的面板不平整，与建筑物饰面有缝隙。应调整面板后，再拧紧固定螺丝，使其紧贴饰面。
7.2开关未断相线，插座的相线、零线及接地线压接混乱。按照规范必须进行改正。
7.3多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。
7.4固定面板的螺丝不统一（有一字和十字螺丝）。为了美观和维修，应选用统一的螺丝。
7.5管进盒护口膜落或遗漏，安装开关、插座接线时，应注意把护口带好。
7.6开关、插座串联接线。应从LC安全型压线帽接总线，再进行分支进行导线连接。
8.质量记录：
8.1开关、插座、风扇等产品合格证。
8.2开关插座、风扇通电运行记录。
8.3吊风扇预埋吊钩超载试验记录。
8.4电气绝缘电阻测试记录。
8.5开关、插座、风扇安装检验批质量验收记录表。
