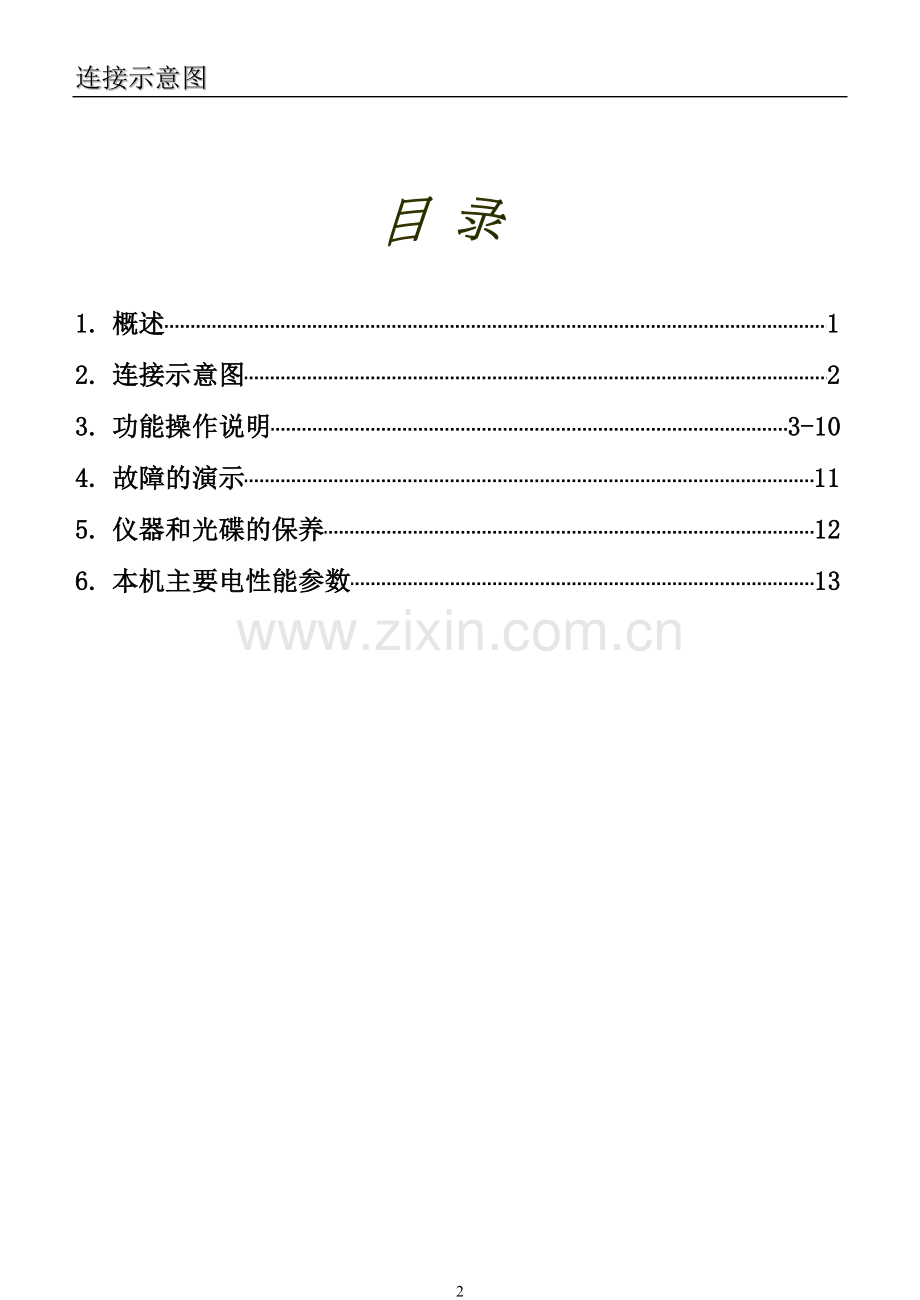

1. 概述 1
2. 连接示意图 2
3. 功能操作说明 3-10
4. 故障的演示 11
5. 仪器和光碟的保养 12
6. 本机主要电性能参数 13

VCD机概述
VCD机又称激光视盘机，是指用碟片的形式来记录图像和伴音（目前国内常用影碟机有LD、VCD、及DVD方式），利用激光来拾取信号，即将一束激光投射到碟片上，利用碟片上凹凸变化引起反射光线的强弱变化，再用光敏器件加以区别转换成相应的电信号，碟片上记录的信号，并不直接暴露在空气中（外面有一层透明的PMMA保护膜），对刮伤和尘埃有很强的抵抗力，另外，激光与碟片在工作时并不直接接触，不可能刮伤或造成机械磨损，这种非接触式工作方式与录像机录放过程大不相同，是激光影碟机的最大优点。
VCD机的基本组成
激光影碟机是用激光的方法将记录在碟片（或称光盘）上的图像和伴音信号读出，并使之复原成标准电视信号的设备，其基本构成如图1所示，它主要由以下五部分组成。
电机
装盘
机构
激光
头
信号
检出
音频信号
处理电路
视频信号
处理电路
射频调制器
射频输出
循迹
聚焦
驱动
驱动
M
驱动
伺服电路
系统控制
操作
电路
显示
碟片

图1
（1）光学拾取系统（激光头）：用来读取碟片上所记录的信号及获取各种伺服控制信号，主要由激光发生器，物镜，反射镜，透镜等组成。
（2）装盘机构及驱动、旋转机构：用来旋转影碟或移动激光及完成碟片的装入和卸出。
（3）信号检出及处理部分：将拾取的高频FM信号解调为原来的图像信号和声音信号。
（4）伺服电路：控制碟片的旋转速度及激光投射到碟片的上位置等。
（5）操作控制部分：按操作指令而进行相应的控制。
连接示意图

连接线
至
彩电示教板
220V电源输入

功能操作说明

1 出入门
2 声道语音选择
3 NTSC/PAL制式
4 选时播放
5 任意段落重复
6 直选键
7 两位数字
8 数字键
9 菜单
10 音效控制
11 向前搜索
12 停止/返回
13 放音/暂停
14 向前选曲
15 时间探索
16 向后搜索
17 音量增加
18 升调
19 音量减小
20 书签清除
21 静音
22 时间显示
23 屏幕显示
24 摘要（九画面）
25 重复
26 屏幕调整
27 慢速播放
28 逐帧播放
29 编程
30 记忆播放
31 纠错模式
32 随机播放
33 画面放大
34 向后选曲
35 时间探索
36 降调
37 正常
38 设置书签
39 书签播放

重复
摘要
A-B

出入门
静音

21

时间显示
声道选择
制式
屏幕显示

22

23
2

选时播放
3

24

25
4
5

2
3
1

26

27

28

29
记忆播放
编程

30
随机播放
纠错
菜单
音效控制

31

32

33

34
左

35

36

37

38

39

6
7
10
18
1
9
9
15
16
19
屏幕调整
6
5
4
慢速播放
8
7
逐帧播放
—
0
8
11
停止/返回
画面放大
上
12
13
放音/暂停
14
右
时间探索
时间探索
17
音量增加
升调
正常
降调
下
音量减小
书签清除
书签播放
设置书签
20

3

面板功能操作

1. 插上电源线、连接线及AV线或射频线。
2. 将电源插头插在220V/50Hz交流电源插座上，并打开电源开关。
3. 如果机器内没放碟片或放入的碟片无法播放时，荧光屏显示：“NO DISC”。
4. 按“进/出盒（OPEN/CLOSE）”键托盘出盒，将碟片放入托盘（注：碟片有字面朝上）。
5. 再按该键使托盘进盒，荧光屏显示“读片”。数秒钟后进入自动放唱，若整碟曲目超过11首，荧光屏会显示“>>”。
6. 要求停止播放，可按面板键STOP。
7. 暂时播放可按PAUSE，再按一次PAUSE键，继续播放。
8. 选下一首曲，可按NEST键，按一次往下跳一次。
9. 选上一首曲，可按PREV键，按一次向上跳一次。
10. L/R选择播放的声道有三个状态，L、R和立体声，按一次跳一次。

遥控器功能操作
一、开机操作
1. 插上电源线、连接线及AV线或射频线。
2. 将电源插头插在220V/50Hz交流电源插座上，并打开电源开关。

二、遥控器功能操作屏幕

1. 按“屏幕显示”键电视屏幕将显示出播放的曲目、时间及当前操作功能，之后您所有的操作功能均会显示在电视屏幕上。
2. 再次按下该键则取消显示。

三、选曲及搜索播放

1. 若需选择某一首曲目播放，按相应的数字直选键（1～9）可直接跳到该首曲目进行播放。若曲目数超过9首时，也可以参照以下方法操作。

l 第一次 ● 第二次

电视屏幕显示“10”
再按“0-9”数字键
可选两位数曲目。

电视屏幕显示“-”
再按“0-9”数字键
可选一位数曲目。

2. 当放唱时按“时间搜索”键，可选择时间。
3. 若需快速搜索某一画面，按“ww”（快进）或“vv”（快退）键可向前或向后快速搜索。

5

l 第一次按“ww”（快进）键，电视屏幕显示“快进X1”，同时系统将以每次跳约2秒的速度向前搜索，第一次按“vv”（快退）键，电视屏幕显示“快退X1”，同时系统将以每次跳约2秒的速度向后搜索。

l 第二次按“ww”键，电视屏幕显示“快进X2”，同时系统将以每次跳约5秒钟的速度向前搜索，第二次按“vv（快退）”键，电视屏幕显示“快退X2”，同时系统将以每次跳约5秒钟的速度向后搜索。

l 按“w‖”键则退出此功能。

四、重复播放（REPEAT）

1. 单曲重复播放：
如果连续重放当前节目，按“重复播放”键一次，荧光屏显示“REPEAT1”，同时电视屏幕上显示“重复单曲”，当该节目播放完后会自动跳回开头重新播放。

2. 整张碟重复播放：
如需连续重放整张碟片上的节目，则需按第二次“重复播放”键，电视屏幕上显示“重复整片”荧光屏上显示“REPEAT ALL”，当整张碟播放完后会自动跳回第一曲重新播放。

3. 再按一次此键，进入随机播放功能。

4. 取消重复播放功能。
如要取消重复功能，请再按一次“重复播放”键，电视屏幕显示“不重复”，同时显示屏上显示的“REPEAT”消失。

五、设置时间播放

1. 按“选时播放（GOTO）”键，此时屏幕显示“选时播放 ： ”。
2. 按数字直选键键入放唱起点时间。

例如：
需从45:22分开始播放，则先按数字直选键“4”键，再按“5”键，再按两次“2”键，输入完数字后，机器即跳至选定的时间播放。如键入时间有错误，重新操作第一遍即可。
注：若键入的时间超过当前放唱的曲目总时间，机器将视为无效操作。

5

3. 再次按“选时播放（GOTO）”键，则取消该功能。

4. 此键最适合放故事片，因故事片一般无节目号搜索，显示的时间为绝对时间（相对于碟片最开始时间）。

六、多画面播放

1. 当机器处在停止状态时，按一次“摘要”键，进九画面摘要播放，同时每隔数秒钟在屏幕显示一幅画面；按 “→”键可按下翻页，直到整张碟的歌曲全部显示完；若再需要欣赏前九画面，可按“←”键。
2. 按“u‖”键退出九画面。

七、慢速播放

当机器正在播放时，按“慢放”键，放唱将转入慢速播放状态，此时放音自动静音；慢速分为″慢放″1/2″/″慢放1/4″/″慢放1/8″每按一次键，速度变化一级，按下“u‖”键恢复正常播放。

八、屏幕调整功能

1. 在播放宽银幕时可按此功能键。
2. 可以调整不同的屏幕进行收看（16：9或4：3）。

九、编程（预定设定）播放

在停止状态下，按“编程播放”键，电视屏幕显示：“编程”，同时荧光屏显示“PROG”，此时可结合数字键依次序键入自己要编制的节目，然后按“u‖”键，机器则将按所编排节目进行播放。

l 此功能最适合卡拉OK演唱和录音。

例：
欲编程播放第2首、第8首、第9首。

6

放影
‖
-- -- -- --
-- -- -- --
编程
-- -- -- --
-- -- -- --
09
编程
9
-- -- -- --
-- -- -- --
08
编程
NEXT
8
2
NEXT
编程
02
-- -- -- --
-- -- -- --
编程

电视屏幕

电视屏幕

电视屏幕

电视屏幕

▲

电视屏幕

l 在编程播放状态下，可选择重复功能以便重复播放所选节目。

十、变调功能

通过“#”或“b”键可使音乐的音调提升或下降。
l -#--按此键音调向上提升。
l -B—按此键音调向下降低。
l ♮--按此键取消变调功能，音乐放唱恢复正常。

十一、伴音选择功能

1. 可播放卡拉OK VCD碟时，按“语言选择”键，可进行声道转换，从而实现清唱或合唱。

7

例如：
某张VCD碟将人声设在左声道，可按“语言选择”键，将声道切换至右声道。

2. 在播放故事片VCD碟时，若该片设置两种语言，按“语言选择”键，可进行双语言选择。

例如：
某故事片设有普通话和粤语两种语言，则按该键可在这两种语言之间进行选择。

十二、音量调节
本机独有的数字音量调节，可通过“音量±”键进行音量调节。

十三、音效调节

本机独有的音效调节功能，可以调节音乐的3D环绕效果及高低音效果。按音效键后，可按方向键进行选择及调节。

十四、静音

在播放时，若按“静音”键，电视屏幕显示“静音”，同时输出声音消除，图像依然正常播放，再按下该键，声音播放恢复正常。

十五、恢复播放（记忆放唱）

CD/VCD正在播放时，您可能需要随时去办一些其它必要的事，您可以按下述方法操作。

方法1：
按“u‖”键，电视屏幕显示“暂停”，同时机器暂停播放，需继续放唱时，按“u‖”键可以原处继续播放。

方法2：
按“■”键，电视屏幕显示“暂停”，同时机器回到初始状态，当需从原处播放时，按“停放记忆”键，机器将从原来停止的位置恢复放唱。

十六、剩余时间显示

8

1. 如果您想知道正在放唱的歌曲或故事片还剩余多少时间，可以按“剩余时间”键在状态显示下，右下角即显示节目的剩余时间，同时荧光屏显示剩余时间。

2. 第一次按“剩余时间”键为当前曲目剩余时间显示；

第二次按“剩余时间”键为整张碟的剩余时间显示。

例：
某张碟第2首播放时间为
► 02 01：15
第一次按“剩余时间”键后，电视屏幕显示：
轨道：03：05
荧光屏显示当前曲目和剩余时间。

备注：
1） 剩余时间显示为倒数计时。
2） 剩余时间根据不同歌曲和故事片总时间而定。

十七、制式选择

按“制式转换”键，可选择制式：“PAL”或“NTSC”。

十八、PBC功能播放方式

1. 按“PBC”键，电视屏幕显示“PBC开”，进入PBC功能播放方式后，首先进入第一级菜单，用数字直先键选择其中一项进入第二级菜单，以此逐级进入。
2. 当某级菜单过长，可用“（前进）”或“（后进）”键进行翻页查阅。
3. 按“返回菜单”键，菜单将返回上一级菜单，直至第一级菜单。
4. 机器在放唱时，也可按“返回菜单”键返回菜单，当然此时必须是“PBC开”的状态。
5. 在PBC状态下，按“PBC”键，即可退出PBC功能，电视屏幕显示“PBC关”，机器进入普通播放状态，然后显示“轨道1”，若须回到PBC状态再按“PBC”键（电视屏幕应显示“PBC开”即可）。
6. 在某级菜单下播放时，普通VCD碟操作的某些功能将不起作用，在PBC功能播放时，各种2.0版本的VCD碟可能对某些操作有相应限定，应参阅相应的说明。

例：
关于 VCD2.0牒本的说明。
2.0版本VCD光碟可提供强大的资讯服务，其PBC播放功能类似于一个庞大的
图书馆，逐级方式类似图书的分页、分册、分集、篇、章、回、节等。在操作时就

9

如同进入图书馆查阅图书资料，如果您能了解这一点，也就能方便自如地使用PBC功能。

十九、播放MP3光碟

MP3光碟是在一张光碟内压缩有大约相当于普通CD十倍的音乐节目，这种格式最早用于互聊网上传输音乐节目。现在我们可以用电脑在互聊网上下载大量的MP3音乐，录制在光碟上，就可以用我们的VCD/MP3播放机播放了。
放入一张MP3碟片时，机器会重新搜索一次全碟所有的MP3节目。跟住会自动播放第一首音乐，MP3的操作，可以用面板或遥控器进行操作。

1. 用数字直接选择节目，例如选择123首时，可以输入“1”、“2”、“3”数字，输入完毕后，则会播放第123首。
2. 按方向键可以选择上一首或下一首，上一页或下一页内容。
3. 语言选择及音量、重复等功能键会有相对的功能，其他一些VCD的功能键在MP3时可能没有作用。

注意：

l 请不要使用质量太差、碟面磨光、创伤过大的VCD/CD碟，以免造成该片错误引至损坏激光器件。
l 请注意使用的碟片是MP3 2.0版还是1.1版，PBC功能只能在使用2.0版时才能工作。
l 在使用2.0版或MP3功能播放时，部分VCD操作键将不起作用。

特别提示：

l 因为系统采用微电脑控制，不规则的操作方式或外部的干扰都可能导致显示错乱或死机等不良现象，遇此情况不属故障，关掉电源后重新开机即可恢复正常使用。

10

故障的演示

故障开关
故障现象
M1
无射频输出
M2
无视频输出
M3
无右声音输出
M4
无左声音输出
M5
遥控器不工作
M6
七个面板键失控
M7、M8
均为暂停状态，无法工作
M9
PAUSE、PREV键失灵
M10
STOP键失控、L/R失控
M11
NEXT PLAY
M12
+5V，+8V无电压输出
M13
无+8V输出
M14
无+5V输出
M15
无+8V输出
M16
无-5.6V输出，无声音输出
M17
无+5.6V输出，无声音输出

11

功能操作说明

l 仪器的保养
1. 本仪器为高精度器组合，尤其是激光部分，尽量不要放在灰尘多的地方或高温附件、强光、强磁电路使用，切勿用手触摸激光头。
2. 经常用软布擦除仪器上的灰尘，实验后要及时存放好。
3. 禁止无目的的在仪器上掰动元件及电线。

l 光碟的保养

1. 光碟的拿法
l 如图所示，把食指穿过光碟中央的小孔，以拇指和其他手指轻握光碟的边缘。
l 如图所示，掌心对着光碟有字的一面，五指轻握光碟边缘。
l 切勿用手指抓住光碟的无字的一面。

2. 光碟的保存
l 光碟宜放干燥低温处，不可把光碟放在受阳光直射之处，或如暖气管、电灯等热源附近。
l 为防止污染，播放完后，在影碟机内取出光碟放回原包装纸袋或盒子里保存。

3. 光碟表面清洁
l 使用前，请以干净软布擦试光碟表面。擦时，请从内向外擦去，不可用如挥发性油脂、稀释剂或一般市售的清洁剂等擦拭。
l 不宜在光碟表面留下指纹、污垢，或在光碟表面贴纸张、胶纸等。

13

1、AV——视频部分：

● 视频输出幅度：1.0±0.2V
● 视频输出制式：PAL/NTSC双制式
● 水平清晰度（线）：≥250

2、音频部分：

● 输出幅度：2.0V（1KHz/0dB）
● 频音：20Hz—20KHz±3Db
● 信噪比：优于80dB
● 失真加噪声：优于80dB
● 分离度：优于701KHz； 通道不平衡度：小于1.5dB

3、其它：

● 电源：220V±20V/50Hz
● 功耗：≤20W

4、附件：

● 遥控器 1只
● AV连接线 1条
● 射频连接线 1条

设计和规格可能有变更，恕不另行通知。
