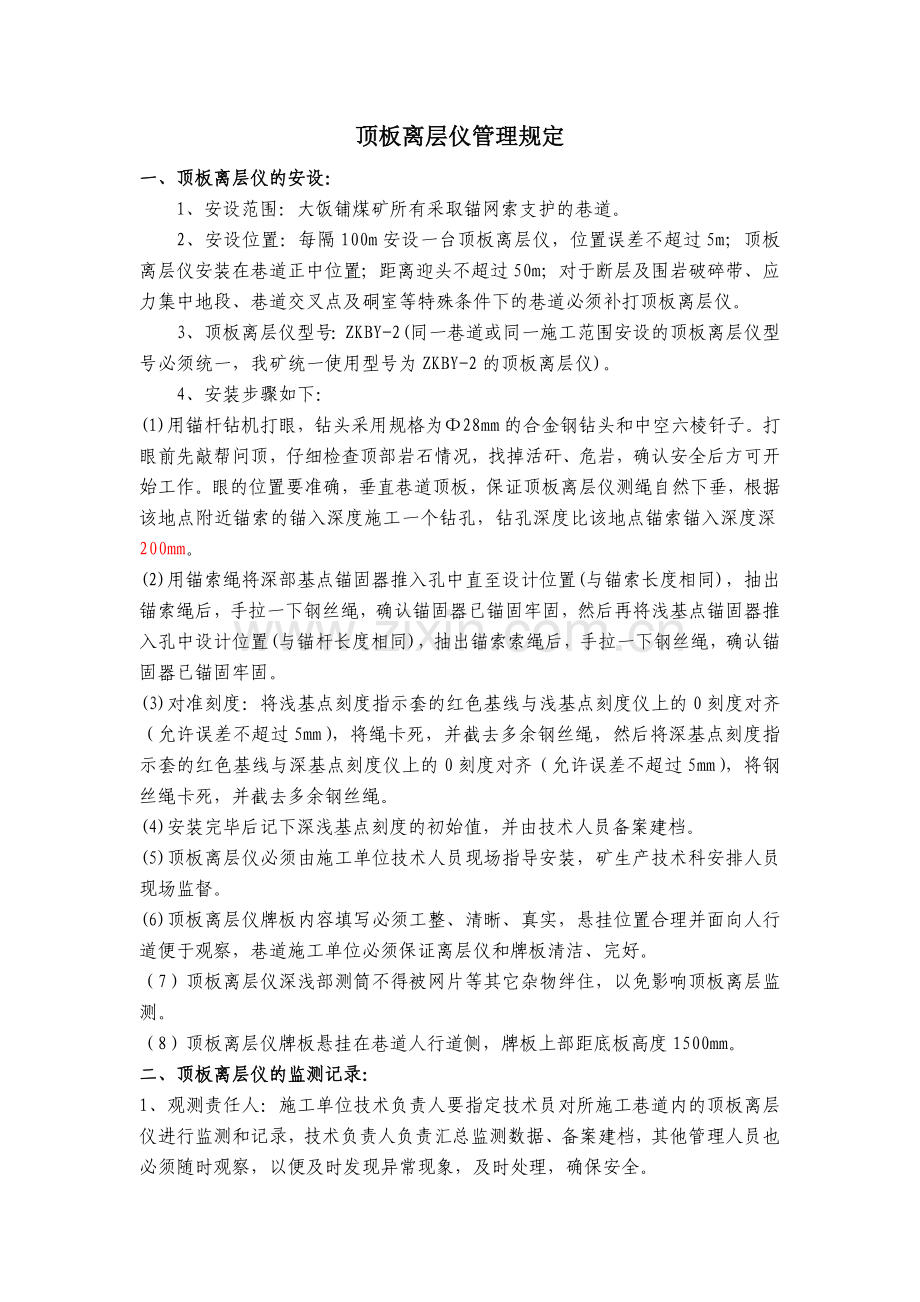

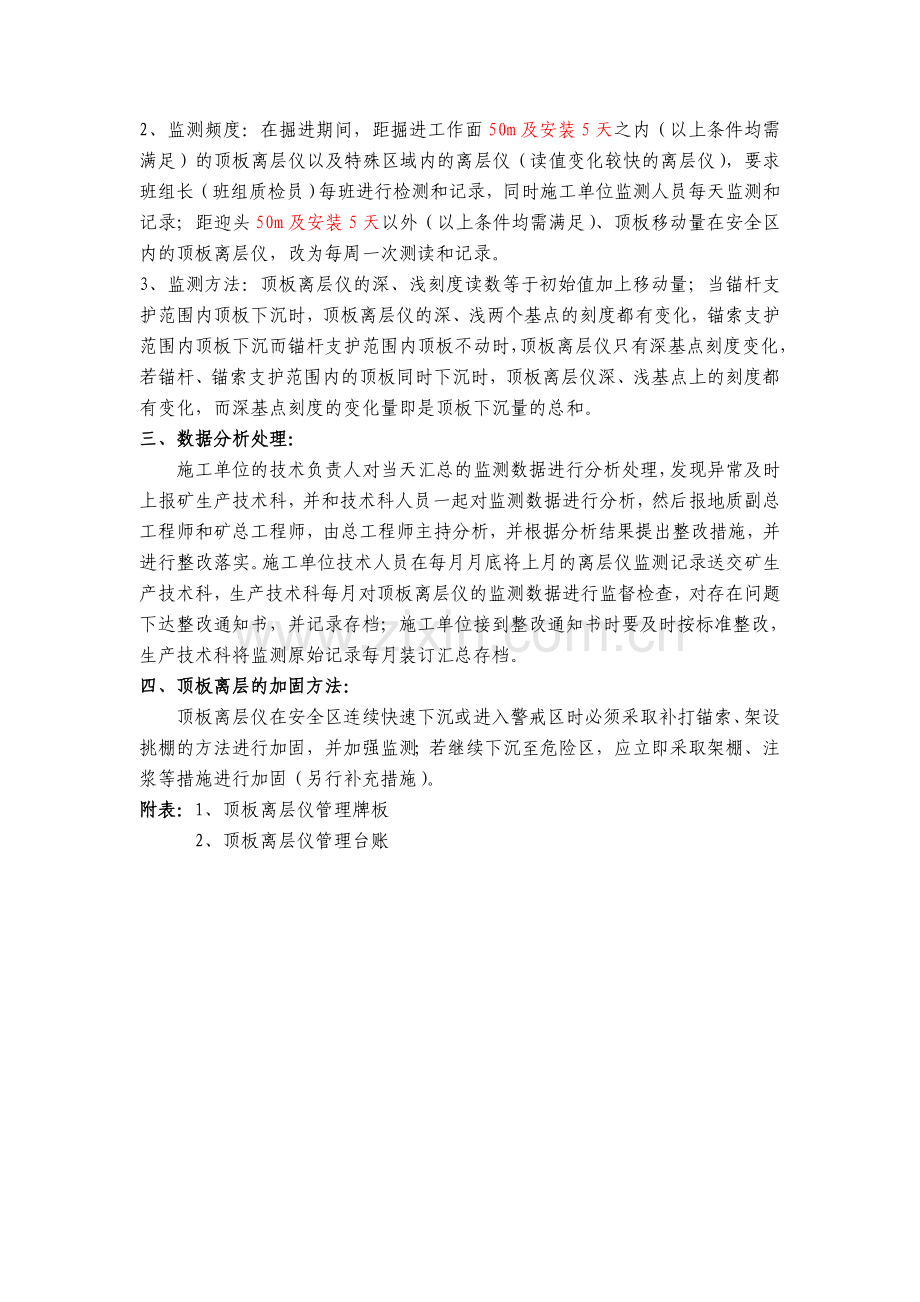

顶板离层仪管理规定一、顶板离层仪的安设： 1、安设范围：大饭铺煤矿所有采取锚网索支护的巷道。 2、安设位置：每隔100m安设一台顶板离层仪，位置误差不超过5m；顶板离层仪安装在巷道正中位置；距离迎头不超过50m；对于断层及围岩破碎带、应力集中地段、巷道交叉点及硐室等特殊条件下的巷道必须补打顶板离层仪。 3、顶板离层仪型号：ZKBY-2(同一巷道或同一施工范围安设的顶板离层仪型号必须统一，我矿统一使用型号为ZKBY-2的顶板离层仪)。 4、安装步骤如下： (1)用锚杆钻机打眼，钻头采用规格为Φ28mm的合金钢钻头和中空六棱钎子。打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深200mm。 (2)用锚索绳将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。 (3)对准刻度：将浅基点刻度指示套的红色基线与浅基点刻度仪上的0刻度对齐（允许误差不超过5mm），将绳卡死，并截去多余钢丝绳，然后将深基点刻度指示套的红色基线与深基点刻度仪上的0刻度对齐（允许误差不超过5mm），将钢丝绳卡死，并截去多余钢丝绳。 (4)安装完毕后记下深浅基点刻度的初始值，并由技术人员备案建档。 (5)顶板离层仪必须由施工单位技术人员现场指导安装，矿生产技术科安排人员现场监督。 (6)顶板离层仪牌板内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。（7）顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。（8）顶板离层仪牌板悬挂在巷道人行道侧，牌板上部距底板高度1500mm。二、顶板离层仪的监测记录： 1、观测责任人：施工单位技术负责人要指定技术员对所施工巷道内的顶板离层仪进行监测和记录，技术负责人负责汇总监测数据、备案建档，其他管理人员也必须随时观察，以便及时发现异常现象，及时处理，确保安全。 2、监测频度：在掘进期间，距掘进工作面50m及安装5天之内（以上条件均需满足）的顶板离层仪以及特殊区域内的离层仪（读值变化较快的离层仪），要求班组长（班组质检员）每班进行检测和记录，同时施工单位监测人员每天监测和记录；距迎头50m及安装5天以外（以上条件均需满足）、顶板移动量在安全区内的顶板离层仪，改为每周一次测读和记录。 3、监测方法：顶板离层仪的深、浅刻度读数等于初始值加上移动量；当锚杆支护范围内顶板下沉时，顶板离层仪的深、浅两个基点的刻度都有变化，锚索支护范围内顶板下沉而锚杆支护范围内顶板不动时，顶板离层仪只有深基点刻度变化，若锚杆、锚索支护范围内的顶板同时下沉时，顶板离层仪深、浅基点上的刻度都有变化，而深基点刻度的变化量即是顶板下沉量的总和。三、数据分析处理：施工单位的技术负责人对当天汇总的监测数据进行分析处理，发现异常及时上报矿生产技术科，并和技术科人员一起对监测数据进行分析，然后报地质副总工程师和矿总工程师，由总工程师主持分析，并根据分析结果提出整改措施，并进行整改落实。施工单位技术人员在每月月底将上月的离层仪监测记录送交矿生产技术科，生产技术科每月对顶板离层仪的监测数据进行监督检查，对存在问题下达整改通知书，并记录存档；施工单位接到整改通知书时要及时按标准整改，生产技术科将监测原始记录每月装订汇总存档。四、顶板离层的加固方法：顶板离层仪在安全区连续快速下沉或进入警戒区时必须采取补打锚索、架设挑棚的方法进行加固，并加强监测；若继续下沉至危险区，应立即采取架棚、注浆等措施进行加固（另行补充措施）。附表：1、顶板离层仪管理牌板 2、顶板离层仪管理台账附表1：顶板离层仪管理牌板巷道名称离层仪编号安装位置安装日期安装负责人初始值深基点实测值深基点顶板移动量深基点浅基点浅基点浅基点观测人日期班次备注：注：注：1、牌板尺寸：400*300mm（贴膜铝塑板或镀锌铁皮板）；2、牌板为白底红格红字； 4、除需填写内容外，其余均在牌板中一并作出；5、字体及表格边框、文字颜色可根据实际效果进行更改，但要统一。（注释内容为制作说明，不需进入牌板）附表2：顶板离层仪管理台账序号离层仪编号初始值实测值顶板移动量观测日期班次观测人深基点深基点深基点浅基点浅基点浅基点深基点深基点深基点浅基点浅基点浅基点深基点深基点深基点浅基点浅基点浅基点深基点深基点深基点浅基点浅基点浅基点深基点深基点深基点浅基点浅基点浅基点
