龙麒科技 芝麻开门说明书

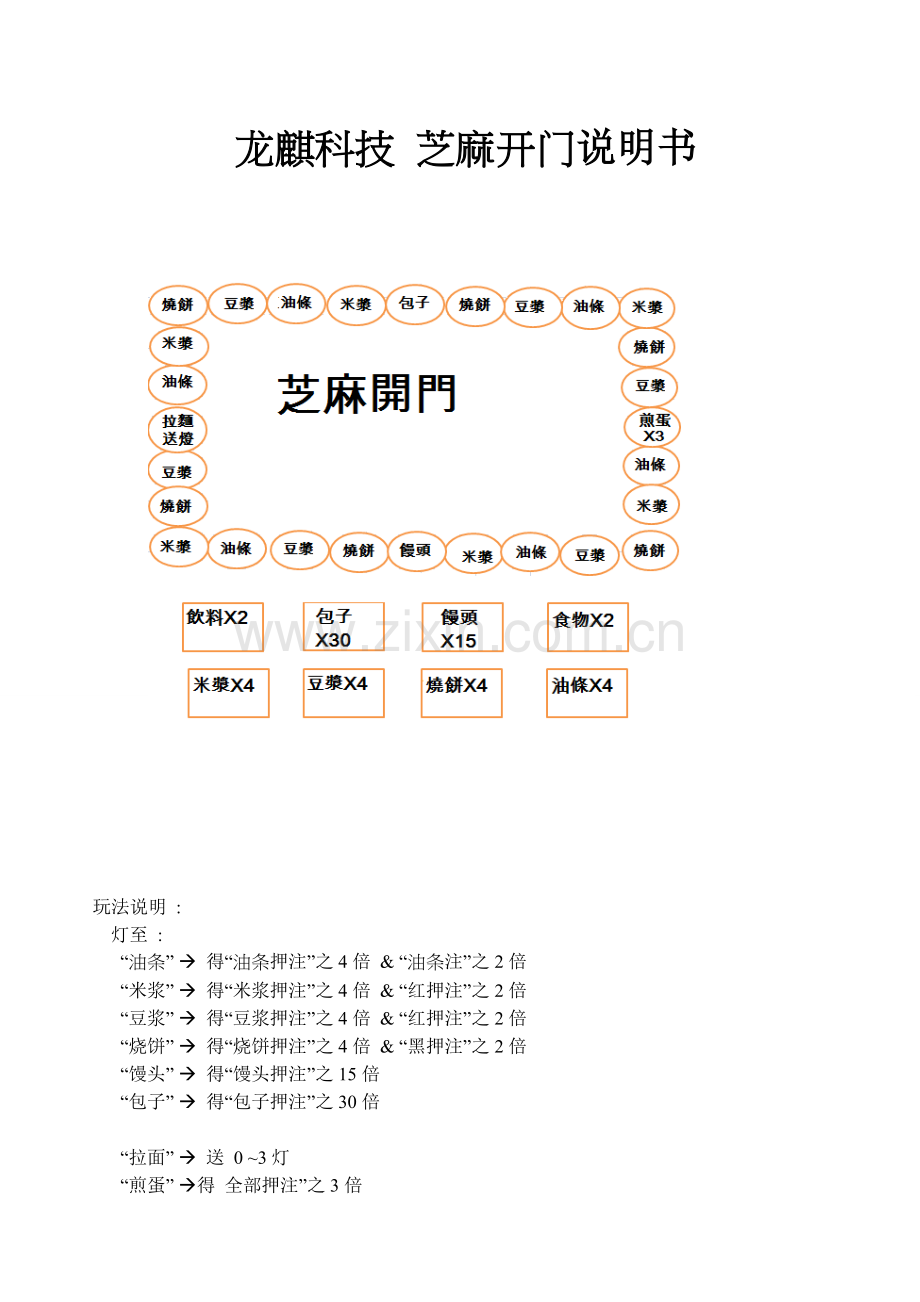

玩法说明 :
灯至 :
“油条” à 得“油条押注”之4倍 & “油条注”之2倍
“米浆” à 得“米浆押注”之4倍 & “红押注”之2倍
“豆浆” à 得“豆浆押注”之4倍 & “红押注”之2倍
“烧饼” à 得“烧饼押注”之4倍 & “黑押注”之2倍
“馒头” à 得“馒头押注”之15倍
“包子” à 得“包子押注”之30倍

“拉面” à 送 0 ~3灯
“煎蛋” à得 全部押注”之3倍
不定时中”闪电” , 得 2 或 3 倍 JP
开洗分说明：
开分出厂设定为一上一百
洗分为按一下洗分按钮下一百分，按住洗分按钮两秒钟全部一次下完。

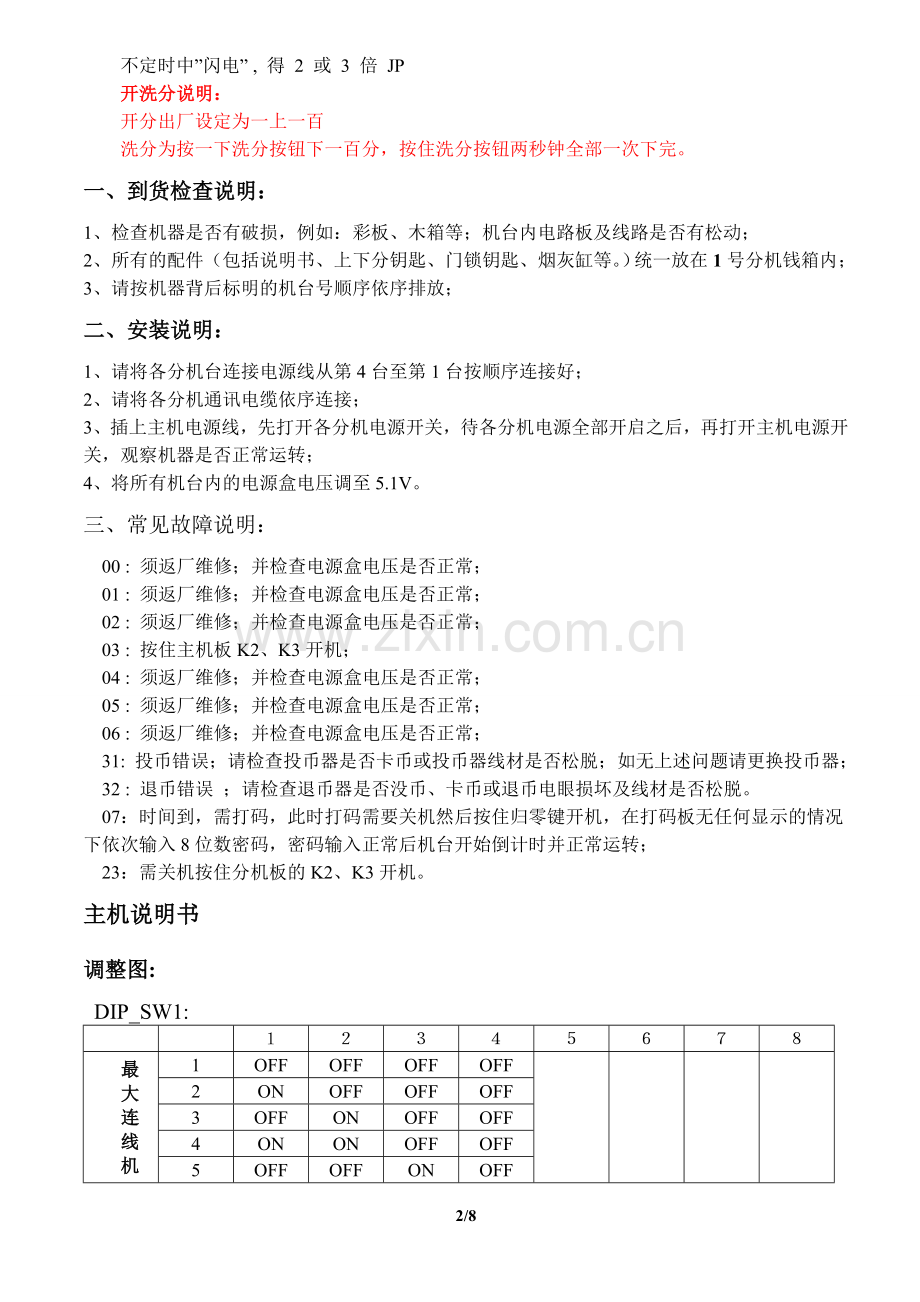

一、到货检查说明：
1、检查机器是否有破损，例如：彩板、木箱等；机台内电路板及线路是否有松动；
2、所有的配件（包括说明书、上下分钥匙、门锁钥匙、烟灰缸等。）统一放在1号分机钱箱内；
3、请按机器背后标明的机台号顺序依序排放；
二、安装说明：
1、请将各分机台连接电源线从第4台至第1台按顺序连接好；
2、请将各分机通讯电缆依序连接；
3、插上主机电源线，先打开各分机电源开关，待各分机电源全部开启之后，再打开主机电源开关，观察机器是否正常运转；
4、将所有机台内的电源盒电压调至5.1V。
三、常见故障说明：
00 : 须返厂维修；并检查电源盒电压是否正常；
01 : 须返厂维修；并检查电源盒电压是否正常；
02 : 须返厂维修；并检查电源盒电压是否正常；
03 : 按住主机板K2、K3开机；
04 : 须返厂维修；并检查电源盒电压是否正常；
05 : 须返厂维修；并检查电源盒电压是否正常；
06 : 须返厂维修；并检查电源盒电压是否正常；
31: 投币错误；请检查投币器是否卡币或投币器线材是否松脱；如无上述问题请更换投币器；
32 : 退币错误 ；请检查退币器是否没币、卡币或退币电眼损坏及线材是否松脱。
07：时间到，需打码，此时打码需要关机然后按住归零键开机，在打码板无任何显示的情况下依次输入8位数密码，密码输入正常后机台开始倒计时并正常运转；
23：需关机按住分机板的K2、K3开机。
主机说明书
调整图:
DIP_SW1:

１
２
３
４
５
６
７
８
最
大
连
线
机
台
数
量
1
OFF
OFF
OFF
OFF

2
ON
OFF
OFF
OFF
3
OFF
ON
OFF
OFF
4
ON
ON
OFF
OFF
5
OFF
OFF
ON
OFF
6
ON
OFF
ON
OFF
7
OFF
ON
ON
OFF
8
ON
ON
ON
OFF

OFF
OFF
OFF
OFF

DIP_SW2 :

１
２
３
４
５
６
７
８
押
分
时
间
*15 秒
OFF
OFF

20 秒
ON
OFF

25 秒
OFF
ON

30 秒
ON
ON

押
注
单
位
1 分

OFF
OFF

2 分

ON
OFF

5 分

OFF
ON

*10 分

ON
ON

最
大
押
注
押注单位 X 30
OFF
OFF

押注单位 X 50
ON
OFF

押注单位 X 70
OFF
ON

*押注单位 X 90
ON
ON

OFF
OFF

ON
OFF

OFF
ON

ON
ON
*注明：请勿自行调整主机板上的指拨开关，如擅自拨动所造成的一切问题请自负！*号为厂家建议数值！

DIP_SW4：此开关为厂家设置，请勿动！
机台序号
１
２
３
４
５
６
７
８
1
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
2
ON
OFF
OFF
OFF
OFF
OFF
OFF
OFF
3
OFF
ON
OFF
OFF
OFF
OFF
OFF
OFF
4
ON
ON
OFF
OFF
OFF
OFF
OFF
OFF
5
OFF
OFF
ON
OFF
OFF
OFF
OFF
OFF

255
OFF
ON
ON
ON
ON
ON
ON
ON
256
ON
ON
ON
ON
ON
ON
ON
ON

主机板配线图 :

J1 : 1. ＧＮＤ J2 : 通讯线 J4 : 副机归零开关
2. ＧＮＤ
3. 主机归零(打码)开关 J3 : 1. J5：接记录显示器
4. 查帐打印开关 2.
5. 交班打印(过帐)开关 3. ＋１２Ｖ J9：接打码板
6. 4. ＧＮＤ
7. 5. ＧＮＤ
8. 6. ＋５Ｖ J11：接打印机
9.
10.
----------------------------------------------------------------------------------------------
主机主板(LPBM1)_J2 à通讯小卡(RS422B)_J1
通讯小卡(RS422B)_J2 à副机主板(XLION1)_J10
----------------------------------------------------------------------------------------------
主機主板(LPBM1)_J5 à 記錄顯示板(LPBD1)_J1
記錄顯示板(LPBD1)_J2 à下一台 記錄顯示板(LPBD1)_J1
芝麻开门 副机　说明书 :
调整表:
DIP_SW1:

１
２
３
４
５
６
７
８
机

台

号

码
1
OFF
OFF
OFF
OFF

2
ON
OFF
OFF
OFF
3
OFF
ON
OFF
OFF
4
ON
ON
OFF
OFF

DIP_SW2:

１
２
３
４
５
６
７
８

投

币

单

位
1 投 1 分
OFF
OFF
OFF

1 投 2 分
ON
OFF
OFF

1 投 5 分
OFF
ON
OFF

1 投 10 分
ON
ON
OFF

1 投 20 分
OFF
OFF
ON

1 投 50 分
ON
OFF
ON

1 投 100 分
OFF
ON
ON

1 投 200 分
ON
ON
ON

开
分
投币 10 倍

OFF

投币 100 倍

ON

强
迫
洗
分
20000分 X 押分比

OFF
OFF

30000分 X 押分比

ON
OFF

40000分 X 押分比

OFF
ON

50000分 X 押分比

ON
ON

马 达
开 关
常闭

OFF

常开

ON

钱 道
开 关
常闭

OFF
常开

ON

一. 按钮功能:
K0 : 查帐
K0 & K2 : 查开洗帐
K2 : 数币
四. 主板配线图 :

J1

J2

J3

J12
1

1
+5V
1
入表
1

2
GND
2
+5V
2
出表
2

3
GND
3
GND
3
+12V
3

4
GND
4
GND
4

4
中奖灯1
5
GND
5
HP_SSR
5
+12V
5
+12V
6
HP_SW
6
+12V
6
+12V
6
+12V
7
洗分

7
喇叭 +

8
开分

8
GND

9

9
投币

10
+12V

10
GND

J5 : 接至灯板(CARD1)_J1
J10 : 接通讯小卡

J9

J11

1
+12V
1
GND

2
+12V
2
押分1 (油条)

3
押分1灯 (油条)
3
押分2 (烧饼)

4
押分2灯 (烧饼)
4
押分3 (豆浆)

5
押分3灯 (豆浆)
5
押分4 (米浆)

6
押分4灯 (米浆)
6
押分5 ( 黑 )

7
押分5灯 ( 黑 )
7
押分6 (小鬼)

8
押分6灯 (小鬼)
8
押分7 (大鬼)

9
押分7灯 (大鬼)
9
押分8 ( 红 )

10
押分8灯 ( 红 )
10
GND

11
退 币 灯
11
退币键

12
续 押 灯
12
续押键

芝码开门机台打码说明：
打码板外观图 :

8 8 8 8 8 8 8 8
OK

0
9
8
7
6
5
4
3
2
1

注明：8个8为8个数码管，0-9为10个打码按键。

a. 如须打码时，应先按下归零键后 (可放开) , 须待本次游戏结束 , 方可输入8位密码
b. 依上表位置 , 顺序输入8位数字
c. 密码正确 , 则开始倒数计时，且自动打印账单 ，为方便下次获得密码，请将查账单上的机台号及查账单最下方的5、6、9相对应的三组数字及时报回；
查账： 在机台当07打印机无法打印而又不知道5、6、9页的情况下，需按住查账开机，这时在主机板上会出现5的字样，相应的打码板上也会出现一组数字，这组数字就是5（总押分）的数值，在按一下查账键，主机板上的5会变成6，打码板上的数值也会相应的变化，这组数字就是6（总中分）的数值，继续以上的操作当主机板上显示9，打码板上的数字就是9（总赢余）的数值。
*注明：请勿自行调整主机板上的指拨开关，如擅自拨动所造成的一切问题请自负！
1、查帐打印：按下此键后(可放开，须待本次游戏结束，方会打印。
2、交班打印：按下此键后(可放开)须待本次游戏结束，方会打印及过帐。

XX
页码
机台号
00008
= = = = =

= = = = = = = = = = = = = = = = = = = = = =

注：回转数:回转数是各台分机总押分跟总得分达到一千万分时,就会自动扣除一千万分,这个时候回转数就会显示1

上期总盈余

本期总盈余

8/8
