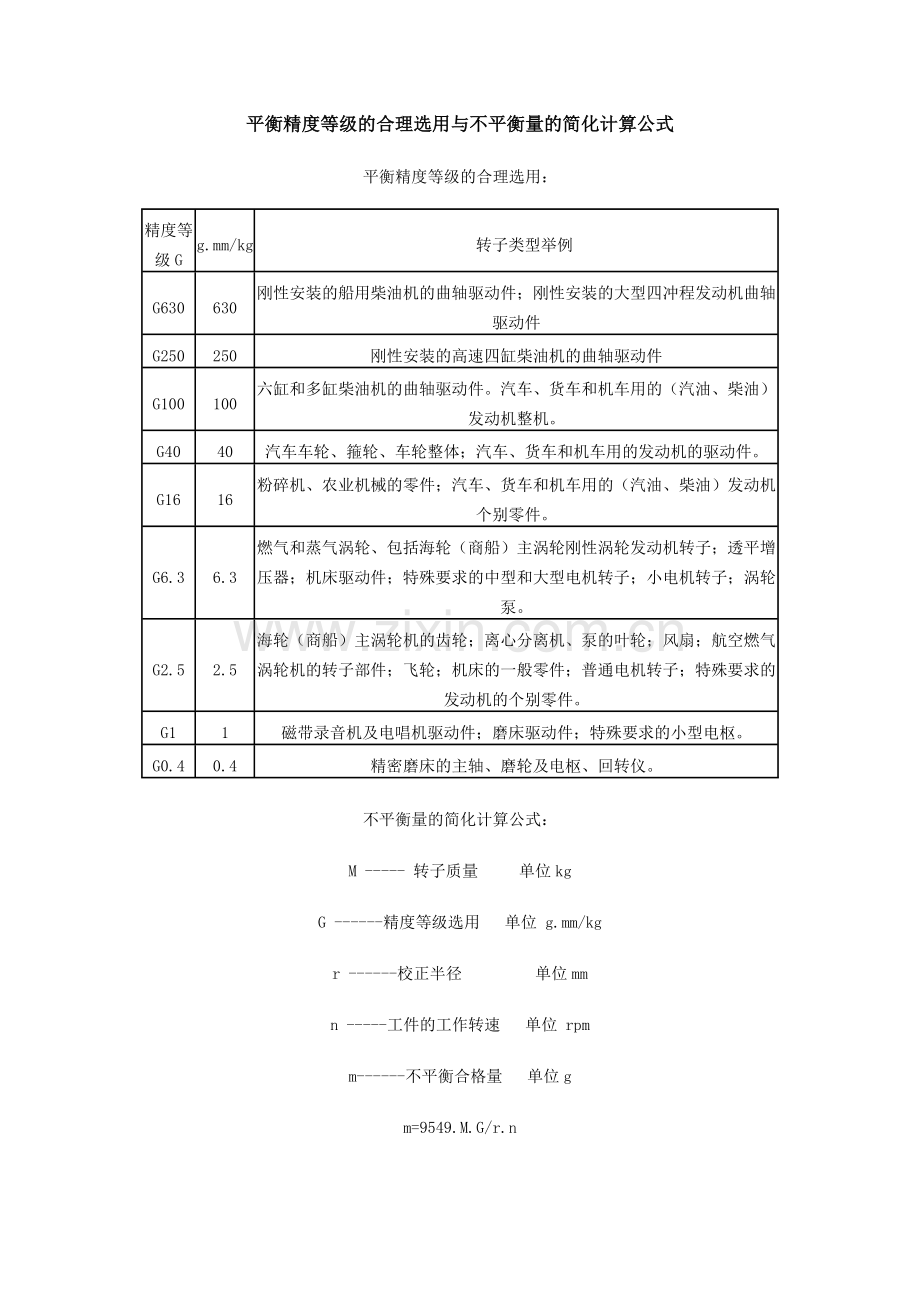

平衡精度等级的合理选用与不平衡量的简化计算公式
平衡精度等级的合理选用：
精度等级G
g.mm/kg
 转子类型举例
G630
630
刚性安装的船用柴油机的曲轴驱动件；刚性安装的大型四冲程发动机曲轴驱动件
G250
250
刚性安装的高速四缸柴油机的曲轴驱动件
G100
100
六缸和多缸柴油机的曲轴驱动件。汽车、货车和机车用的（汽油、柴油）发动机整机。
G40
40
汽车车轮、箍轮、车轮整体；汽车、货车和机车用的发动机的驱动件。
G16
16
粉碎机、农业机械的零件；汽车、货车和机车用的（汽油、柴油）发动机个别零件。
G6.3
6.3
燃气和蒸气涡轮、包括海轮（商船）主涡轮刚性涡轮发动机转子；透平增压器；机床驱动件；特殊要求的中型和大型电机转子；小电机转子；涡轮泵。
G2.5
2.5
海轮（商船）主涡轮机的齿轮；离心分离机、泵的叶轮；风扇；航空燃气涡轮机的转子部件；飞轮；机床的一般零件；普通电机转子；特殊要求的发动机的个别零件。
G1
1
磁带录音机及电唱机驱动件；磨床驱动件；特殊要求的小型电枢。
G0.4
0.4
精密磨床的主轴、磨轮及电枢、回转仪。
不平衡量的简化计算公式：
M ----- 转子质量   单位kg
G ------精度等级选用  单位 g.mm/kg
r ------校正半径     单位mm
n -----工件的工作转速  单位 rpm
m------不平衡合格量  单位g
m=9549.M.G/r.n

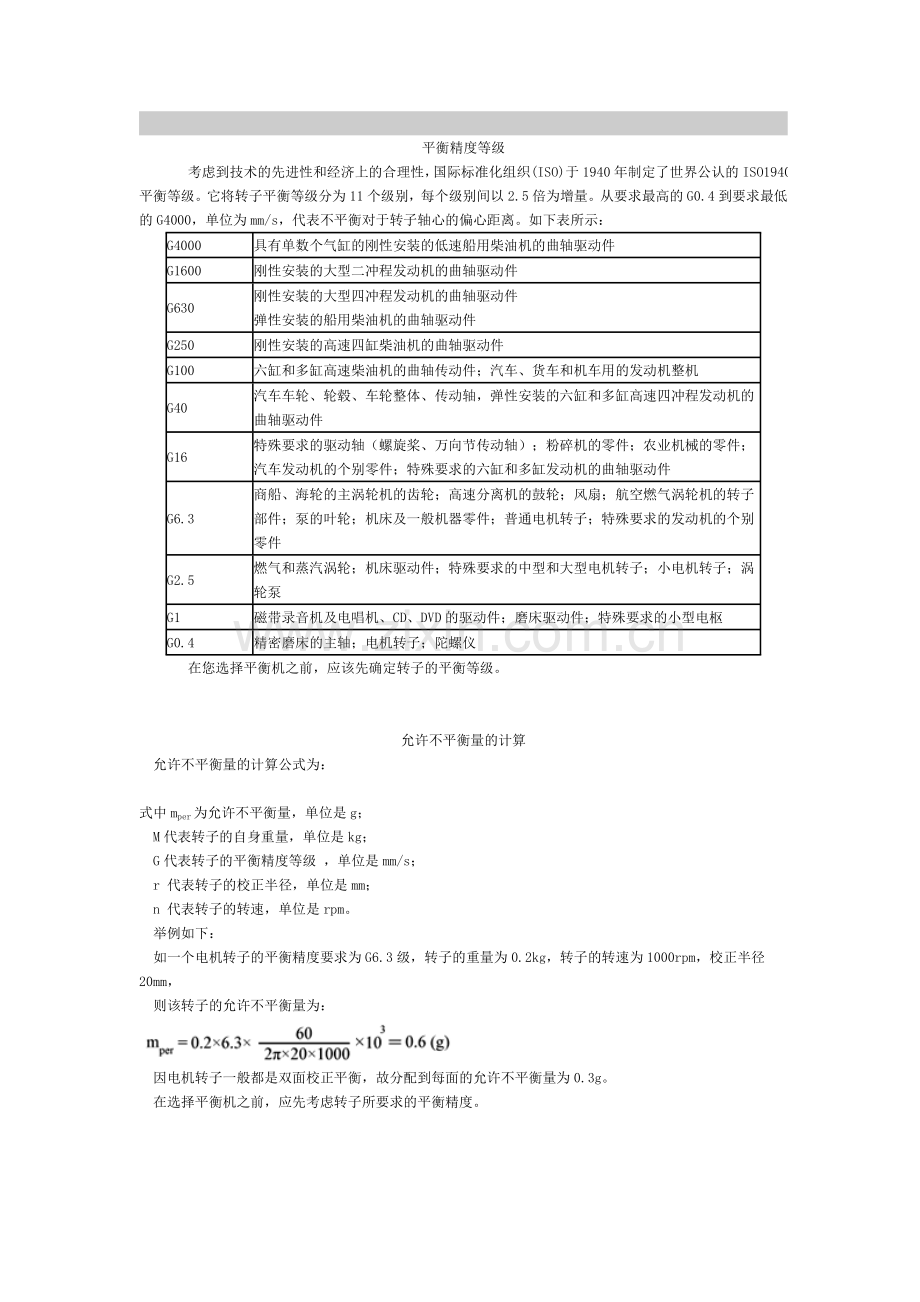

平衡精度等级
    考虑到技术的先进性和经济上的合理性，国际标准化组织(ISO)于1940年制定了世界公认的ISO1940平衡等级。它将转子平衡等级分为11个级别，每个级别间以2.5倍为增量。从要求最高的G0.4到要求最低的G4000，单位为mm/s，代表不平衡对于转子轴心的偏心距离。如下表所示：
G4000
具有单数个气缸的刚性安装的低速船用柴油机的曲轴驱动件
G1600
刚性安装的大型二冲程发动机的曲轴驱动件
G630
刚性安装的大型四冲程发动机的曲轴驱动件
弹性安装的船用柴油机的曲轴驱动件
G250
刚性安装的高速四缸柴油机的曲轴驱动件
G100
六缸和多缸高速柴油机的曲轴传动件；汽车、货车和机车用的发动机整机
G40
汽车车轮、轮毂、车轮整体、传动轴，弹性安装的六缸和多缸高速四冲程发动机的曲轴驱动件
G16
特殊要求的驱动轴（螺旋桨、万向节传动轴）；粉碎机的零件；农业机械的零件；汽车发动机的个别零件；特殊要求的六缸和多缸发动机的曲轴驱动件
G6.3
商船、海轮的主涡轮机的齿轮；高速分离机的鼓轮；风扇；航空燃气涡轮机的转子部件；泵的叶轮；机床及一般机器零件；普通电机转子；特殊要求的发动机的个别零件
G2.5
燃气和蒸汽涡轮；机床驱动件；特殊要求的中型和大型电机转子；小电机转子；涡轮泵
G1
磁带录音机及电唱机、CD、DVD的驱动件；磨床驱动件；特殊要求的小型电枢
G0.4
精密磨床的主轴；电机转子；陀螺仪
    在您选择平衡机之前，应该先确定转子的平衡等级。

允许不平衡量的计算
 允许不平衡量的计算公式为：

式中mper为允许不平衡量，单位是g；
 M代表转子的自身重量，单位是kg；
 G代表转子的平衡精度等级 ，单位是mm/s；
 r 代表转子的校正半径，单位是mm；
 n 代表转子的转速，单位是rpm。
 举例如下：
 如一个电机转子的平衡精度要求为G6.3级，转子的重量为0.2kg，转子的转速为1000rpm，校正半径20mm，
 则该转子的允许不平衡量为：

 因电机转子一般都是双面校正平衡，故分配到每面的允许不平衡量为0.3g。
 在选择平衡机之前，应先考虑转子所要求的平衡精度。
