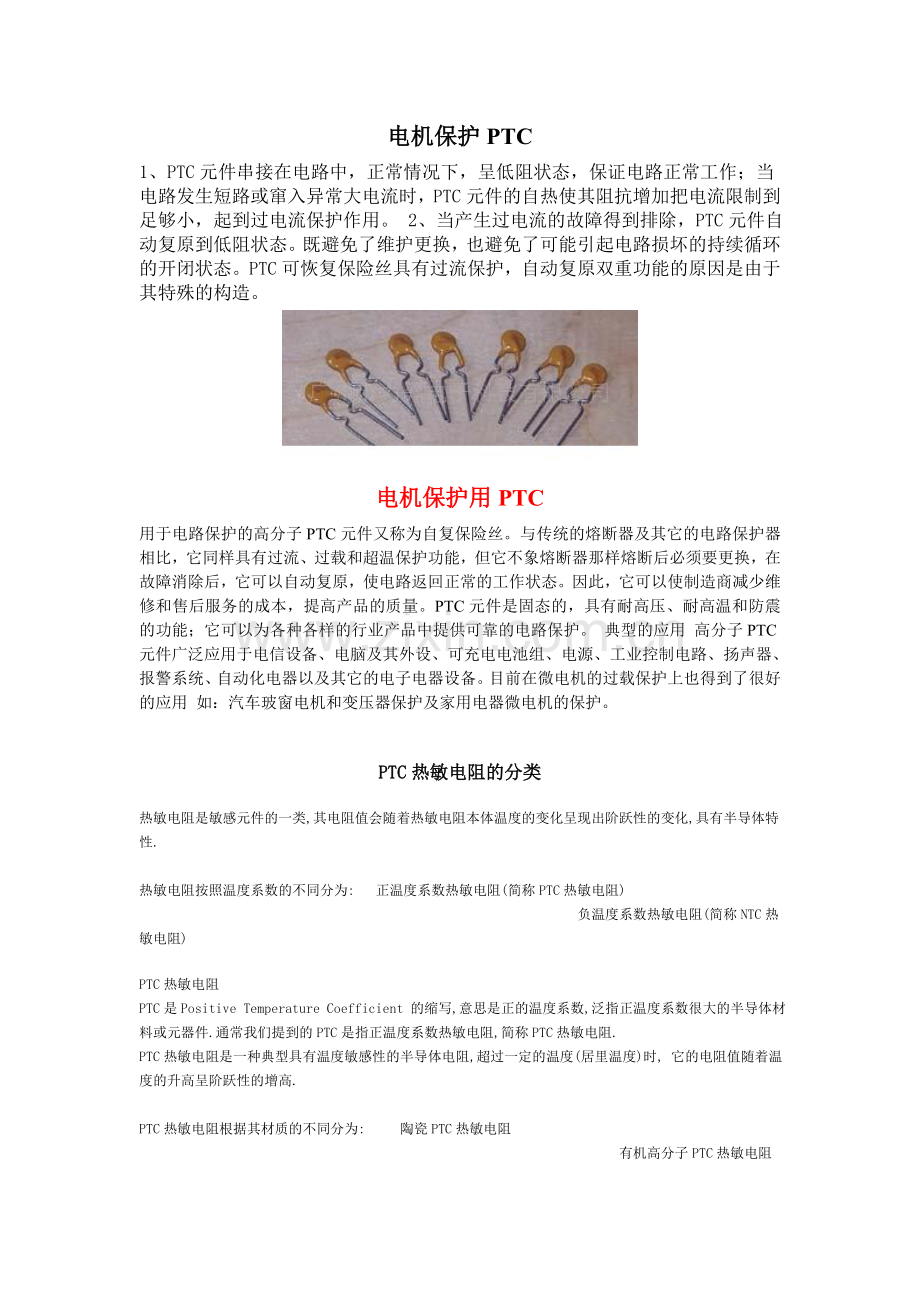

电机保护PTC
1、PTC元件串接在电路中，正常情况下，呈低阻状态，保证电路正常工作；当电路发生短路或窜入异常大电流时，PTC元件的自热使其阻抗增加把电流限制到足够小，起到过电流保护作用。 2、当产生过电流的故障得到排除，PTC元件自动复原到低阻状态。既避免了维护更换，也避免了可能引起电路损坏的持续循环的开闭状态。PTC可恢复保险丝具有过流保护，自动复原双重功能的原因是由于其特殊的构造。

电机保护用PTC
用于电路保护的高分子PTC元件又称为自复保险丝。与传统的熔断器及其它的电路保护器相比，它同样具有过流、过载和超温保护功能，但它不象熔断器那样熔断后必须要更换，在故障消除后，它可以自动复原，使电路返回正常的工作状态。因此，它可以使制造商减少维修和售后服务的成本，提高产品的质量。PTC元件是固态的，具有耐高压、耐高温和防震的功能；它可以为各种各样的行业产品中提供可靠的电路保护。 典型的应用 高分子PTC元件广泛应用于电信设备、电脑及其外设、可充电电池组、电源、工业控制电路、扬声器、报警系统、自动化电器以及其它的电子电器设备。目前在微电机的过载保护上也得到了很好的应用 如：汽车玻窗电机和变压器保护及家用电器微电机的保护。

PTC热敏电阻的分类
热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.

热敏电阻按照温度系数的不同分为:  正温度系数热敏电阻(简称PTC热敏电阻)
 　                              负温度系数热敏电阻(简称NTC热敏电阻)
PTC热敏电阻
PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.
PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高.

PTC热敏电阻根据其材质的不同分为:   陶瓷PTC热敏电阻
                                   有机高分子PTC热敏电阻

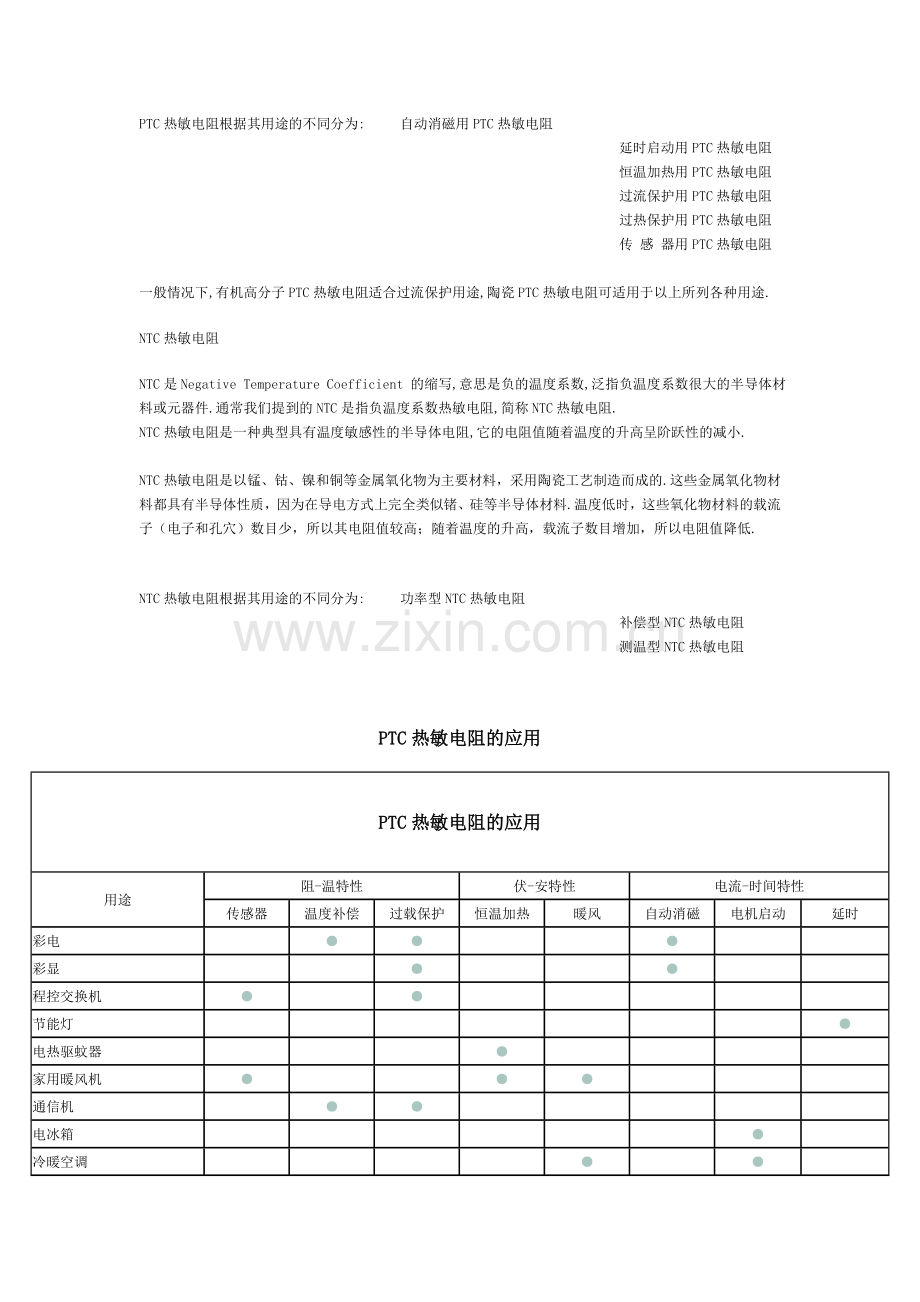

PTC热敏电阻根据其用途的不同分为:   自动消磁用PTC热敏电阻
                                   延时启动用PTC热敏电阻
                                   恒温加热用PTC热敏电阻
                                   过流保护用PTC热敏电阻
                                   过热保护用PTC热敏电阻
                                   传 感 器用PTC热敏电阻

一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途.
NTC热敏电阻
NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻.
NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.

NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料.温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低.

NTC热敏电阻根据其用途的不同分为:   功率型NTC热敏电阻
                                   补偿型NTC热敏电阻
                                   测温型NTC热敏电阻

PTC热敏电阻的应用
PTC热敏电阻的应用
用途
阻-温特性
伏-安特性
电流-时间特性
传感器
温度补偿
过载保护
恒温加热
暖风
自动消磁
电机启动
延时
彩电

●
●

●

彩显

●

●

程控交换机
●

●

节能灯

●
电热驱蚊器

●

家用暖风机
●

●
●

通信机

●
●

电冰箱

●

冷暖空调

●

●

变压器

●

音响设备
●
●
●

按摩椅

●

冷库
●

●

烘鞋器

●

去湿机

●

●

电扇

●

电饭煲
●

●

电热靴

●

电热碟

●

干燥机
●

●

●

干衣机

●

●

暖房机
●

●
●

●

静脉注射加热

●

轻便塑料封口机

●

汽车低温启动器

●

蒸汽发生器

●

汽车燃油加热器

●

加湿器

●

卷发器

●

吹风机

●

针灸器

●

停电保安器

●
影碟机

●
●

复印机
●

●

列车暖房

●

●

自动售货机
●

●
●
●

●

汽车
●

●
●
●

●
洗涤机

●

●
扫除机

●
●

●
晶体管

●

荧光灯

●

计算机

●
●

电机启动器

●

●

火灾报警器
●
●

测温仪
●

液面仪
●

车用取暖器

●

车用保温箱

●

热风幕

●

暖手器

●

茶叶烘干机

●

水管加热器

●

旅行干衣架

●

风机保护调节器
●

●

自动门电机保护器

●

汽车烤漆房

●

槽液加热器

●

液化气瓶加热器

●

淋浴器

●

美容器

●

电热餐桌

●

电子启辉器
●

●
奶瓶恒温器

●

电续热袋

●

热宝

●

汽车电热杯

●

电热灸疗器
●

●

酸奶恒温杯

●

热敷治疗器
●

●

电熨斗

●

电热水瓶

●

输液控制器
●
●

●
节电开关
●

●
幼禽畜保温板

●

电热酒壶

●

电热毯
●

●

保健热垫

●

过热保护PTC热敏电阻
PTC热敏电阻传感器的居里温度从40-300℃，在PTC热敏电阻传感器的R-T特性曲线上， 电阻值进入跃变区后陡升的一段可以作为温度、液位、流量传感方面的应用。根据PTC热敏电阻对温度敏感的特性,设计用在过热保护及温度传感的场合,应用于开关电源,电器设备(电机,变压器),功率器件(晶体管).特点是体积小,反应时间快,安装方便.
型号参数
型号
最大电压
Vmax(v)
保护温度点
Ts(℃)
额定电阻值R25
@25℃(Ω)
RTs-15℃
(Ω)
保护温度电阻值
Rs(Ω)
最大电流
Imax(mA)
MZ6-101T60
30
60
≤100
≤330
≥470
100
MZ6-101T70
30
70
≤100
≤330
≥470
100
MZ6-101T80
30
80
≤100
≤330
≥470
100
MZ6-101T90
30
90
≤100
≤330
≥470
100
MZ6-101T100
30
100
≤100
≤330
≥470
100
MZ6-101T110
30
110
≤100
≤330
≥470
100
MZ6-101T120
30
120
≤100
≤330
≥470
100
MZ6-101T130
30
130
≤100
≤330
≥470
100
MZ6-331T60
30
60
≤330
≤1500
≥2200
100
MZ6-331T70
30
70
≤330
≤1500
≥2200
100
MZ6-331T80
30
80
≤330
≤1500
≥2200
100
MZ6-331T90
30
90
≤330
≤1500
≥2200
100
MZ6-331T100
30
100
≤330
≤1500
≥2200
100
MZ6-331T110
30
110
≤330
≤1500
≥2200
100
MZ6-331T120
30
120
≤330
≤1500
≥2200
100
MZ6-331T130
30
130
≤330
≤1500
≥2200
100
使用注意
需要感知温度的部位和PTC热敏电阻传感器的热耦合很重要,否则会影响整批产品的一致性.
电机过热保护用PTC热敏电阻
应用设计
生产中需要连续运转的车床，电热烘箱，球蘑机等机电设备以及其它无人值守的设备，因电机过热或温控失灵造成的事故比较常见，使用电机过热保护用PTC热敏电阻可以有效预防事故发生。
对电机过热保护常用的方法是在电机定子的绕组里埋设体积极小的传感器用PTC热敏电阻感温头，在正常情况下电机过热保护用PTC热敏电阻处于低阻态，不影响电机的正常运转。当电机内部因故障过热时，电机过热保护用PTC热敏电阻受热阻值跃变，与之配合的继电器失电释放，电机停止运转，等候排除故障后重新运转。这种保护方法的优点在于直接监测绕组内部的温度变化，在过热温度突破电机的绝缘等级之前使电机得到保护，同时由于TC热敏电阻的可恢复性，不必象温度保险丝一样必需更换新的。
单芯MZ6型电机过热保护用PTC热敏电阻的阻温曲线图
在－20℃至Tk－20℃时，R≤250Ω；
在Tk－5℃时，R≤550Ω；
在Tk＋5℃时，R≥1330Ω；
在Tk＋15℃时，R≥4000Ω。
以上测量电压为U≤2.5V DC。
型号参数

单芯PTC
三芯PTC串联
单位
最大工作电压
U max
25
25
v
额定动作温度 Tk
T K
从60～180系列
从60～180系列
ºC
Tk 的公差

±5
±5
ºC
Tk 的重复性
△T
±0.5
±0.5
ºC
常温阻值  T=25ºC±1ºC（V≤2.5V）
R 25
≤100
≤300
Ω
PTC阻值（V≤2.5V） 在某一温度时
T k -5℃
≤550
≤1650
Ω
PTC阻值（V≤2.5V） 在某一温度时
T k +5℃
≥1330
≥3990
Ω
PTC阻值（V≤2.5V） 在某一温度时
T k +15℃
≥4
≥12
KΩ
动作时间 TD
T D
＜5
＜5
s
绝缘强度
V
2.5
2.5
Kv
最高允许存放温度
T Lmax
160
160
ºC
最低允许存放温度
T Lmin
-25
-25
ºC
导线的颜色
                参考彩色编码
重 量
Wt
2
3.5
g
电机过热保护用PTC热敏电阻彩色编码 (多芯的中间连接线是黄色)
温度
 30
 40
 50
 60
 70
 80
 90
100
105
110
115
120
125
130
135
140
145
150
155
160
165
170
180
线色
 棕
 棕
 棕
 白
 白
 白
 绿
  红
 兰
 棕
 兰
 灰
 红
 兰
 红
 白
 白
 黑
 兰
 兰
 兰
 白
 白
线色
 黑
 红
 灰
 灰
 棕
 白
 绿
  红
 灰
 棕
 绿
 灰
 绿
 兰
 黑
 兰
 黑
 黑
 黑
 红
 棕
 绿
 红
