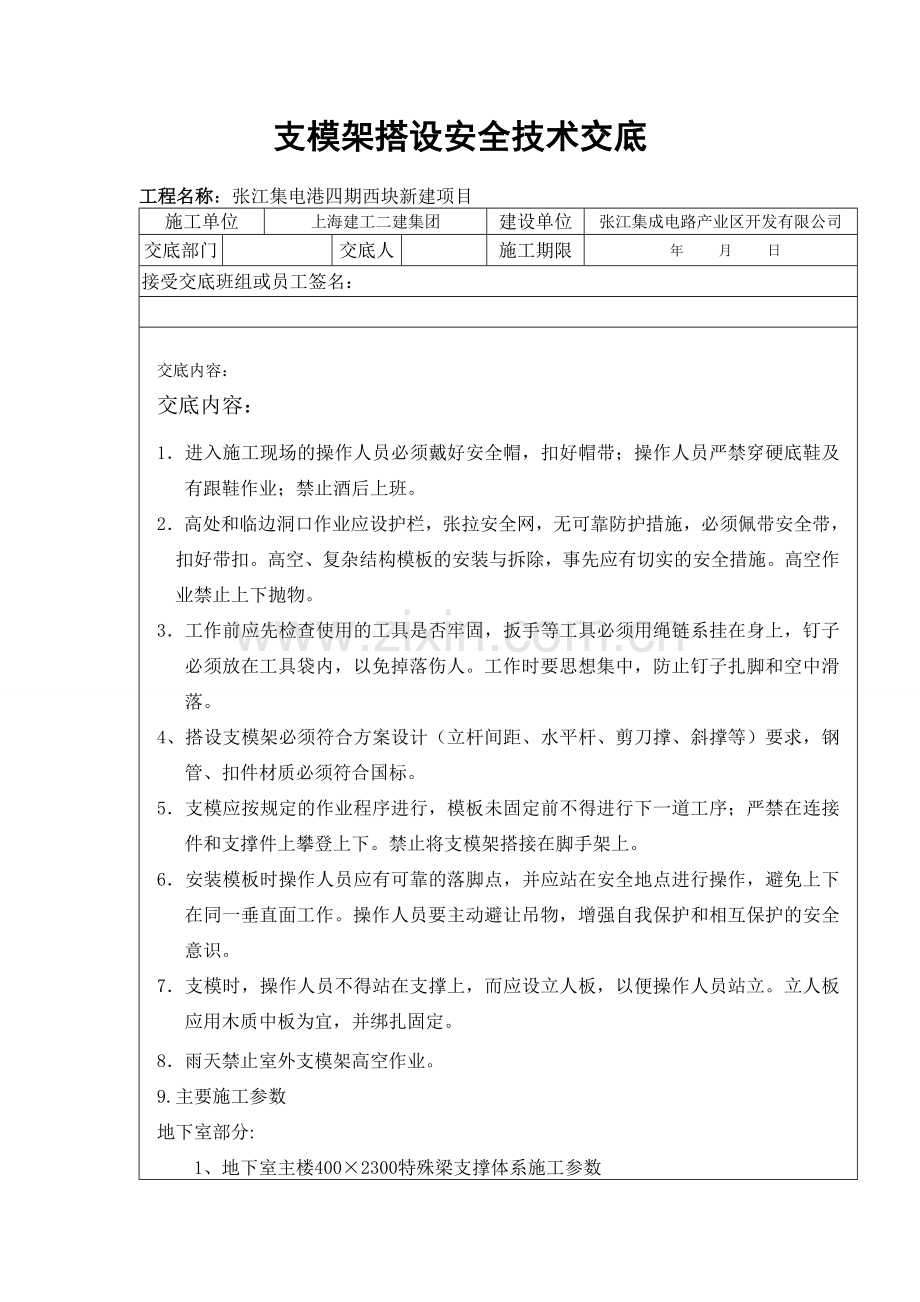

支模架搭设安全技术交底

工程名称：张江集电港四期西块新建项目
施工单位
上海建工二建集团
建设单位
张江集成电路产业区开发有限公司
交底部门

交底人

施工期限
年 月 日
接受交底班组或员工签名：

交底内容：
交底内容：
1．进入施工现场的操作人员必须戴好安全帽，扣好帽带；操作人员严禁穿硬底鞋及有跟鞋作业；禁止酒后上班。
2．高处和临边洞口作业应设护栏，张拉安全网，无可靠防护措施，必须佩带安全带，扣好带扣。高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。高空作业禁止上下抛物。
3．工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。
4、搭设支模架必须符合方案设计（立杆间距、水平杆、剪刀撑、斜撑等）要求，钢管、扣件材质必须符合国标。
5．支模应按规定的作业程序进行，模板未固定前不得进行下一道工序；严禁在连接件和支撑件上攀登上下。禁止将支模架搭接在脚手架上。
6．安装模板时操作人员应有可靠的落脚点，并应站在安全地点进行操作，避免上下在同一垂直面工作。操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。
7．支模时，操作人员不得站在支撑上，而应设立人板，以便操作人员站立。立人板应用木质中板为宜，并绑扎固定。
8．雨天禁止室外支模架高空作业。
9.主要施工参数
地下室部分:
1、地下室主楼400×2300特殊梁支撑体系施工参数
梁跨度方向立柱间距800mm，梁底小横杆间距400mm,梁两侧立柱间距1100mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱2根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M14穿梁螺栓，水平间600mm，对拉螺栓断面跨度方向间距5道，60×80方木间距£300mm。
2、地下室600×1400特殊梁支撑体系施工参数
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1200mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱2根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M14穿梁螺栓，水平间600mm，对拉螺栓断面跨度方向间距3道，60×80方木间距£300mm。
3、地下室主楼殊梁支撑体系700×950梁。
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1400mm，步距1800mm，二侧楼板立柱间距£900mm，梁底增加承重立柱1根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为³18mm覆面木胶合板；侧模设M14穿梁螺栓，水平间700mm，对拉螺栓断面跨度方向间距3道，每纵横接头端悬挑长度100mm；
4、有代表性的300×800梁，同类形的£此尺寸的参此施工。
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1000mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱1根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为³18mm覆面木胶合板；梁侧模设M14穿梁螺栓，水平间700mm，对拉螺栓断面跨度方向间距2道，每纵横接头端悬挑长度100mm；
5、人防部位板厚250mm支撑体系施工参数
横向间距、纵距0.8米,步距1.8米,立杆端伸至模板支撑点长度0.1米, 面板为18mm覆面木胶合板；板底60×80方木间距£300mm。设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件,
6、1200×600框剪柱支撑体系施工参数
柱箍竖向材料为钢管，柱箍间距440mm，柱箍合并根数二根，面板为18mm覆面木胶合板；设M14对拉螺杆，短跨不小于一根，长跨不小于2根，纵横向剪刀撑。
7、600×700框剪柱支撑体系施工参数
柱箍竖向材料为钢管，柱箍间距440mm，柱箍合并根数二根，面板为18mm覆面木胶合板；设M14对拉螺杆，长跨不小于1根，纵横向剪刀撑。
8、地下室主楼部位板厚180mm支撑体系施工参数
横向间距、纵距0.8米,步距1.8米,立杆端伸至模板支撑点长度0.1米, 面板为18mm覆面木胶合板；板底60×80方木间距£300mm。设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件,
主楼部分：
1、楼面板厚120mm支撑体系施工参数
横向间距、纵距0.8米,步距1.8米,立杆端伸至模板支撑点长度0.1米, 面板为18mm覆面木胶合板；板底60×80方木间距£300mm。设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件,
2、主楼400×2000特殊梁支撑体系施工参数
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1100mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱2根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M14穿梁螺栓，水平间700mm，对拉螺栓断面跨度方向间距5道，60×80方木间距£300mm。或水平间600mm，对拉螺栓断面跨度方向间距4道
2、主楼1100×800特殊梁支撑体系施工参数
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1800mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱4根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M14穿梁螺栓，水平间700mm，对拉螺栓断面跨度方向间距2道，60×80方木间距£300mm。
2、主楼700×900特殊梁支撑体系施工参数
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1400mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱2根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M14穿梁螺栓，水平间700mm，对拉螺栓断面跨度方向间距2道，60×80方木间距£300mm。2、800mm×800mm特殊梁支撑体系施工参数
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1400mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱2根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M14穿梁螺栓，水平间700mm，对拉螺栓断面跨度方向间距2道，60×80方木间距£300mm。
3、700mm×900mm特殊梁支撑体系施工参数
梁跨度方向立柱间距800mm，梁底小横杆间距400m,梁两侧立柱间距1400mm，步距1800mm，二侧楼板立柱间距800mm，梁底增加承重立柱2根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M14穿梁螺栓，水平间700mm，对拉螺栓断面跨度方向间距2道，60×80方木间距£300mm。
4、600×600柱支撑体系施工参数
柱箍竖向材料为钢管，柱箍间距450mm，柱箍合并根数二根，面板为18mm覆面木胶合板；设M14对拉螺杆各于一根，纵横向剪刀撑。

补充作业指导内容：

严格按专项施工方案统一部署，对高度超过8m，或施工荷载大于10KN/m2，或集中线荷载大于15KN/m的模板支架，梁底水平杆与立杆连接扣件，以及采用双扣件方式承载抗滑力的扣件螺栓拧紧扭力矩应全数检查,所有扣件不得出现松动、滑丝、破损等现象。
