机密★考试结束前

温州市2014届高三学生高考三项考试第一次适应性测试
技术试题 2013.9
本试题卷分两部分，即：第一部分通用技术，第二部分信息技术。全卷共16页，第一部分 1至6页，第二部分7至16页。满分140分，考试时间90分钟。
答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上. 并按规定用笔将所有试题的答案涂、写在答题纸上。
第一部分 通用技术（共90分）
注意事项：
1.选择题：每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
2.非选择题：用黑色字迹的签字笔或钢笔将答案写在答题纸上。作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。不能答在试题卷上。
一、选择題（本大题15小题，每小题3分,共45分。在每小题给出的四个选项中，只有一个是符合题目要求的）
（第1题图）
1.如图所示为一款新型太阳能帐篷，帐篷顶部铺有一层软质的薄膜非晶硅，根据其铺设面积的大小，发电功率从800瓦到3000瓦不等，在沙漠等日照充足的地带，能够满足一小支部队的日常耗电量。下列关于该设计的说法中不恰当的是（ ▲ ）
A．材料技术的发展为“太阳能帐篷”的设计创造了条件
B．“太阳能帐篷”的设计体现了设计的可持续发展原则
C．“太阳能帐篷”的设计必能解决人类的能源问题
D．“太阳能帐篷” 体现了设计人员的创新思维
（第2题图）
2.如图所示是一款新型活扳手,该扳手改变了把手的大小和形状，手握更舒适，同时增加了防滑橡胶套，防止工作时打滑而伤手。从人机关系角度分析，
以下有关该扳手设计的说法不正确的是（ ▲ ）
A.考虑了人的静态尺寸
B.实现了人机关系的舒适目标
C.实现了人机关系的健康目标
D.实现了人机关系的安全目标

（第3题图）

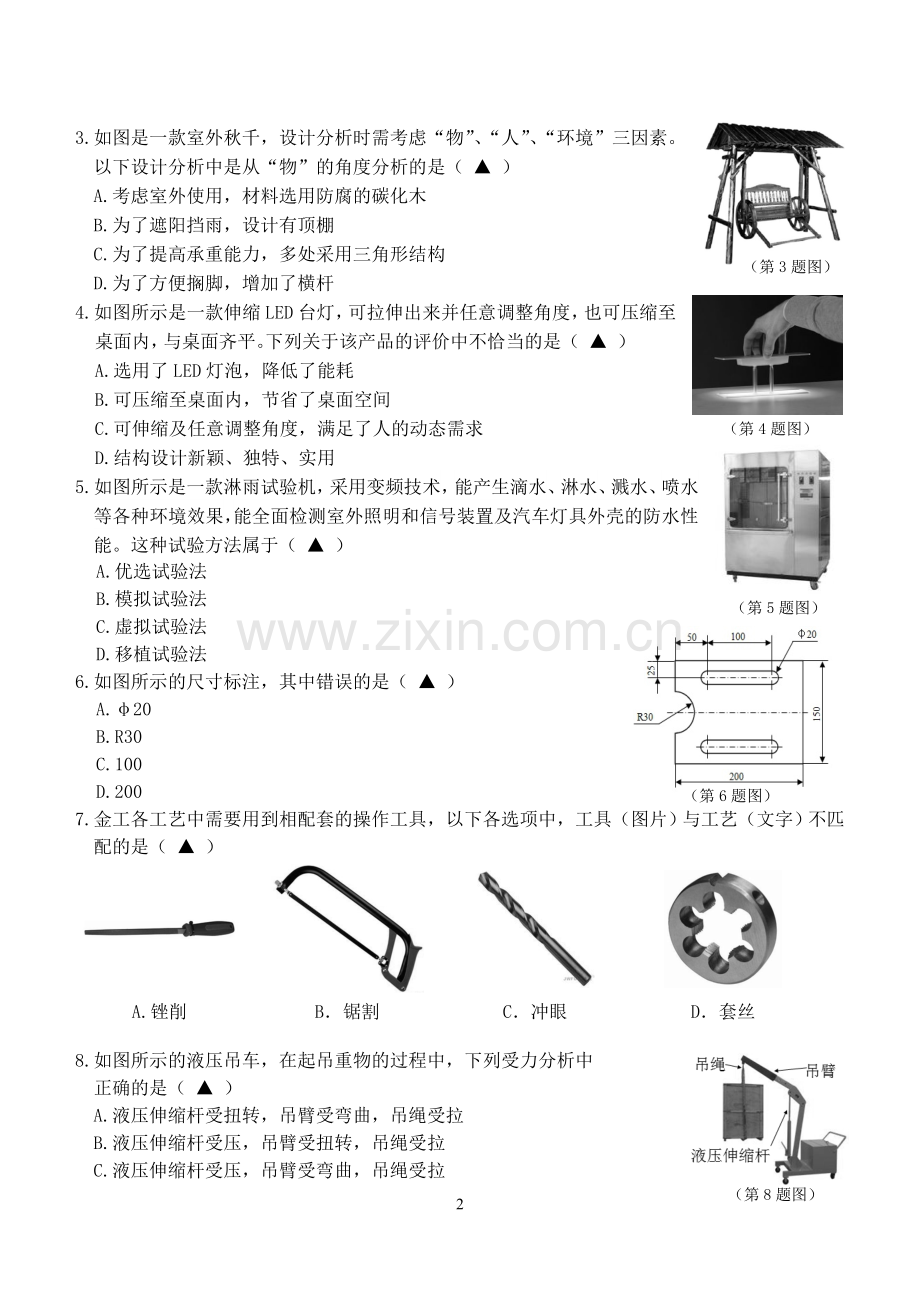

3.如图是一款室外秋千，设计分析时需考虑“物”、“人”、“环境”三因素。
以下设计分析中是从“物”的角度分析的是（ ▲ ）
A.考虑室外使用，材料选用防腐的碳化木
B.为了遮阳挡雨，设计有顶棚
C.为了提高承重能力，多处采用三角形结构
D.为了方便搁脚，增加了横杆
（第4题图）
4.如图所示是一款伸缩LED台灯，可拉伸出来并任意调整角度，也可压缩至桌面内，与桌面齐平。下列关于该产品的评价中不恰当的是（ ▲ ）
A.选用了LED灯泡，降低了能耗
B.可压缩至桌面内，节省了桌面空间
C.可伸缩及任意调整角度，满足了人的动态需求
（第5题图）
D.结构设计新颖、独特、实用
5.如图所示是一款淋雨试验机，采用变频技术，能产生滴水、淋水、溅水、喷水等各种环境效果，能全面检测室外照明和信号装置及汽车灯具外壳的防水性能。这种试验方法属于（ ▲ ）
A.优选试验法
B.模拟试验法
（第6题图）
C.虚拟试验法
D.移植试验法
6.如图所示的尺寸标注，其中错误的是（ ▲ ）
A.φ20
B.R30
C.100
D.200
7.金工各工艺中需要用到相配套的操作工具，以下各选项中，工具（图片）与工艺（文字）不匹配的是（ ▲ ）

A.锉削
B．锯割
C．冲眼
D．套丝
（第8题图）

8.如图所示的液压吊车，在起吊重物的过程中，下列受力分析中
正确的是（ ▲ ）
A.液压伸缩杆受扭转，吊臂受弯曲，吊绳受拉
B.液压伸缩杆受压，吊臂受扭转，吊绳受拉
C.液压伸缩杆受压，吊臂受弯曲，吊绳受拉
D.液压伸缩杆受压，吊臂受弯曲，吊绳受扭转
（第9题图）
9.如图所示的是某城市的帆影建筑，它属于一种张拉式膜结构,由膜材、钢索及支撑架构成，利用钢索与支柱在膜材中导入张力以达到稳固的形式。下列设计不是考虑结构强度的是
A.膜材结构形成互反曲面，减小风对帆影的荷载
B.由钢索和支撑架形成衍架式结构，自身重量轻
C.膜材与支撑架形成三角形结构
（第10题图）
D.膜材具有优良的抗紫外线和阻燃等性能
10.利用一块长方形铝板，手工加工如图所示的工件。下列加工流程
合理的
A．锯割→划线→钻孔→锉削→弯折
B．划线→锯割→弯折→锉削→钻孔
C．划线→锯割→锉削→钻孔→弯折
D．划线→锯割→钻孔→锉削→弯折
11.某牛奶加工企业为提高食品安全，引进自动化测量设备对加工过程中的温度、菌落、甜度等指标进行在线监控, 代替了以往人工检测方式，提高了生产能力，降低了生产成本。下列关于该牛奶加工企业流程优化的说法中不正确的是
A.引进自动化测量设备为该生产流程优化创造了条件
B.该流程优化实现了多个目标
C.流程优化后有效控制了牛奶中的各项指标
（第12题图）
D.主要优化目标是减少加工环节
12.如图所示是一款无线输电电暖鞋，将电暖鞋直接放在电毯上就能自动加热取暖，设计时需要考虑传输效率（高）、电热效应（高）、电磁效应（低）及安全可靠、成本低等诸多目标。这体现了系统分析的
A.科学性原则 B.综合性原则
C.动态性原则 D.整体性原则
13.现在高铁或高速公路穿越居民区时都要建设隔音墙。请结合系统分析
的知识，判断下列说法中正确的是
A．设计隔音墙，只需要考虑隔音墙自身的高度和使用的材料
B．隔音墙高度可以直接采用其他道路的隔音墙设计
（第13题图）
C．设计隔音墙时，需要利用科学的方法进行比较、权衡，再做出决策
D．系统分析的目的就在于找到最经济的决策方案
（第14题图）
14.如图所示为安装在家庭阳台上的旋转晾衣架模型，当下雨的时候可以在感受的雨水时自动旋转到阳台内。该控制系统的控制手段和控制方式属于
A．人工控制、开环控制 B．人工控制、闭环控制
C．自动控制、开环控制 D．自动控制、闭环控制

（第15题图）
15.如图所演示的是汽车的防夹手功能，电动门窗玻璃在上升的过程中，如果车窗夹住手等物体,当传感器检测到一定的力度,控制电路会命令电动机停止转动,使车窗停止上升，从而防止人的手被夹伤。关于汽车的防夹手控制系统，下列说法正确的是
A.该控制是闭环控制系统
B.控制器是电动机
C.执行器是人的手
D.被控对象是汽车窗玻璃
二、非选择题(本大题共4小题,第16〜17题每题10分,第18题12分,第19题13分，共45分）
16. (10分)下图为小王设计制作的便携式小板凳，制作凳子的木板材的厚度是20mm。仔细观察后，回答下列问题：

（第16题图）

（1）凳脚板采用的连接方式是（ ▲ ）
A．榫接 B．插接 C．胶接 D．合页
（2）加工该小板凳需要以下环节：①划线，②锯割，③表面处理，④取料，⑤刨平，⑥组装。合理的加工流程为：④→ ▲ → ▲ →②→ ▲ → ▲ 。（在“ ▲ ”处填写加工环节的序号）。
（3）若要检验该小板凳是否牢固，合理的试验方案是 ▲ (在下列方案中选择一种，将序号填写在“ ▲ ”处）。
①一个成人站立在小板凳上，观察在小板凳是否损坏；
②一个成人坐小板凳上，观察在小板凳是否损坏；
③在小板凳两侧放置与成人相当的重物，观察小板凳是否损坏；
④在小板凳中间逐渐添加重物，直至到一个成人相当的重物，观察小板凳是否损坏。
（第17题图）
17. (10分)如图所示的酒精含量探测器，它由电子线路、传感器及显示器、打印机，等部件组成，它的工作原理是乙醇气体通过传感器，转化为电流或电压信号，再通过电路模数转换，在仪器上显示出气体中的酒精浓度值。被测驾驶员只须将口鼻靠近吹嘴进行轻微呼气，仅需1秒钟，敏锐的探测器就能直接显示出测试结果。
(1)该产品运用了化学、电学、人机工程学等多个学科知识，这体现了技术的 ▲ (在下列选项中选择一项，将序号填写在“ ▲ ”处)；（2分）
①创新性；②专利性；③两面性；④综合性
(2)酒精含量测试结果以数字形式直观显示在显示屏上，且当结果超过标准值时还会发出报警声，从人机关系的角度看，该设计主要考虑到 ▲ （在下列选项中选择一项，将序号填写在“ ▲ ”处）。（2分）
①普通人群和特殊人群；②人的动态尺寸；③信息的交互；④满足人的生理需求和心理需求.
(3)以下关于该酒精含量探测器功能与特点的描述错误的是 ▲ (在下列选项中选择一项，将序号填写在“ ▲ ”处)；（2分）
①配有标准的RS-232C接口，可与电脑通信,体现设计的技术规范原则;
②具有自动关机功能体现设计的经济原则;
③剩余电量实时显示功能体现设计的实用原则;
(4)酒精含量探测器系统的目的是 ▲ (在下列选项中选择一项，将序号填写在“ ▲ ”处)；（2分）
①查酒后驾驶或醉酒驾驶；②减少交通事故发生；③检测驾驶员口鼻气中酒精含量。
(5)传感器出故障就会使系统的功能无法正常发挥，这体现了系统的 ▲ （在下列选项中选择一项，将序号填写在“ ▲ ”处）；（2分）
①动态性； ②整体性； ③环境适应性
（第18题图）
18. (12分)如图为简易土壤湿度控制自动灌溉系统示意图，系统会根据设定好的湿度实现自动灌溉。当土壤湿度低于设定的湿度时，电子控制的处理单元会发出指令给阀门让其开启放水，当达到湿度后，处理单元会发出指令，关闭阀门结束灌溉，从而达到灌溉的自动化。结合示意图回答下列问题。
(1)要实现上述的控制系统，下列选项中符合要求的阀门和传感
器是（ ▲ ）
A.气用电磁阀和压力传感器
B.蒸汽电磁阀和水位传感器
C.液用电磁阀和湿度传感器
D.真空电磁阀和温度传感器
(2)在实际的使用过程中，发现该自动灌溉系统存在浪费水的问题。因为当低于湿度时，系统就运行放水，而实际灌溉中并不需要每时保持这一湿度。为了克服这个问题，提出以下四种改进方案，比较合理的是 ▲ 、 ▲ 。
A.系统实现一次自动灌溉后，人为关闭该系统，等待一段时间后再开启。
B.增加一个定时器，当系统实现一次灌溉后，定时器切断系统，而后达到时限时再开启系统实现检测灌溉。
C.调整系统湿度，使其具备数值区间，当低于最低值时开启，当到达最大值时，关闭阀门。
D.通过无线信号连接，实现实时数据监控，通过手机发送指令来开启或关闭该系统，实现土壤湿度控制。
(3)结合上述材料分析及材料，补充完整下列的控制方框图。

19. (13分)如图（A)所示为一款水平投影支架，用于立式墙面上固定投影机，它由投影固定架与支撑架等组成。现要求将投影机在教室天花板（顶层面）上固定，需重新设计投影固定支架，即重新设计制作一个竖直投影固定架连接件。现有如图所示“投影固定架（B）”和“接顶支撑杆（C）与（D）”，该支撑杆为圆形空心钢管。设计要求如下：
A.投影固定架与支撑杆采用合适方式连接，实现投影水平方向转动；
B.能实现竖直方向上下高度的调节；
C.投影固定架与支撑杆的连接件外形能体现合理的人机关系
请根据上述设计要求，完成以下任务：
(1)画出该连接件的设计草图，必要时可用文字说明；
(2)在设计草图上标注主要尺寸；
(3)指出投影固定架连接件是如何实现上述可转动与调节的；

温州市2014届高三学生高考三项考试第一次适应性测试
通用技术试题参考答案 2013.9

一、选择題（本大题15小题，每小题3分,共45分。在每小题给出的四个选项中，只有一个是 符合题目要求的）

题号
1
2
3
4
5
6
7
8
答案
C
C
C
C
B
A
C
C
题号
9
10
11
12
13
14
15
\
答案
D
D
D
B
C
C
D
\

二、非选择题(本大题共4小题,第16〜17题每题10分,第18题12分,第19题13分，共45分）
16．（1）B（2）⑤、①、③、⑥. （3）④（（1）、（3）各3分，（2）共4分，共10分）。
17．(1) ④ ；(2) ③；(3) ②；（4）③；(5) ②（每空2分，共10分）
18．(1) C ；(2) B、C；(3) ①设定湿度值 、②液用电磁阀、③湿度传感器（每空2分，共12分）
19．（1）、（2）连接件设计草图（草图7分，标注3分）。

（3）投影固定架与固定架连接件的连接为螺栓、螺母连接，可在同一水平面转动；固定架连接件与接顶支撑杆的连接为插接、用元宝螺母来定位。（3分）
