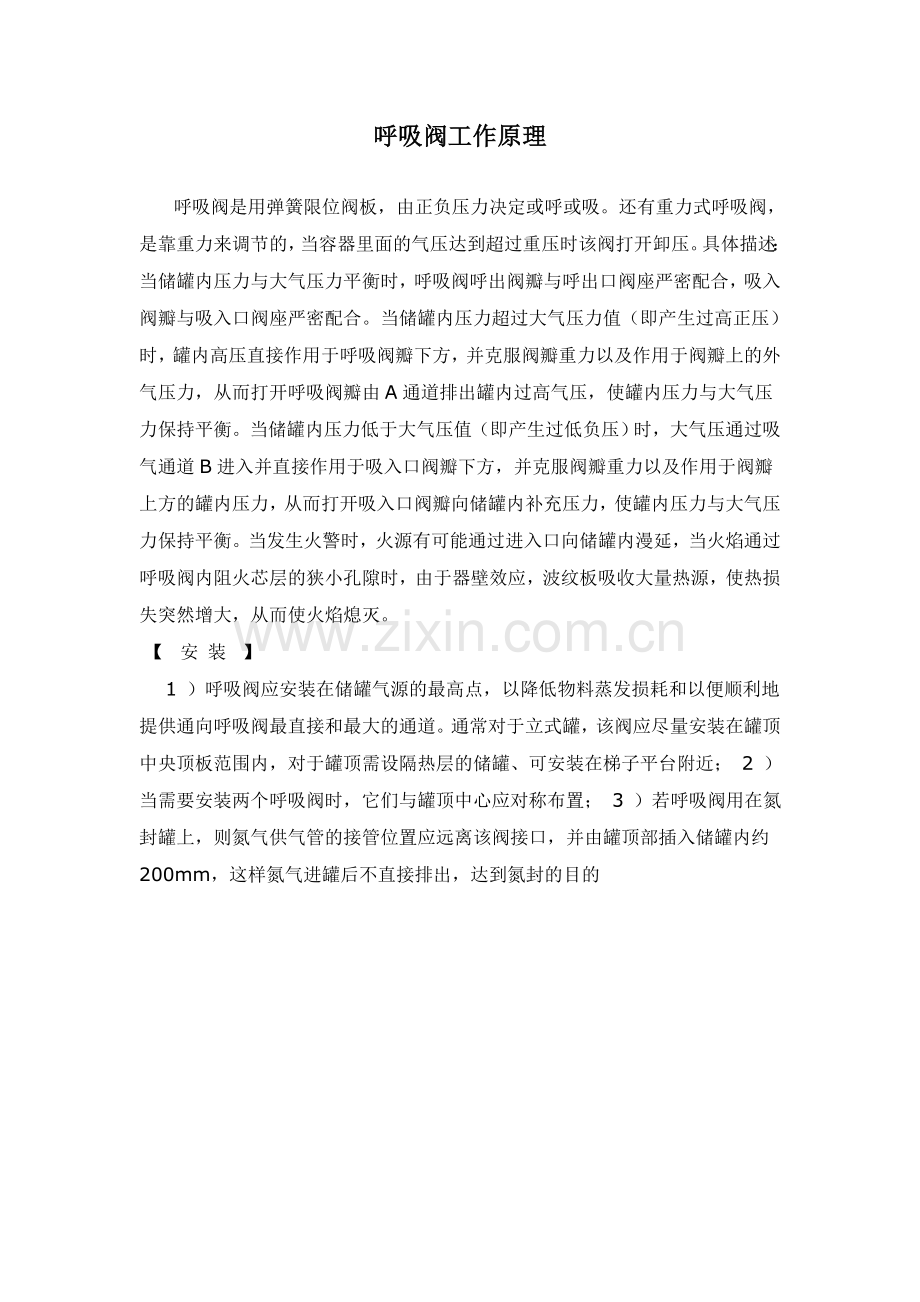

呼吸阀工作原理.doc

呼吸阀工作原理
窗体顶端
窗体底端

  呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。还有重力式呼吸阀，是靠重力来调节的，当容器里面的气压达到超过重压时该阀打开卸压。具体描述：当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入阀瓣与吸入口阀座严密配合。当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼吸阀瓣下方，并克服阀瓣重力以及作用于阀瓣上的外气压力，从而打开呼吸阀瓣由A通道排出罐内过高气压，使罐内压力与大气压力保持平衡。当储罐内压力低于大气压值（即产生过低负压）时，大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐内压力，从而打开吸入口阀瓣向储罐内补充压力，使罐内压力与大气压力保持平衡。当发生火警时，火源有可能通过进入口向储罐内漫延，当火焰通过呼吸阀内阻火芯层的狭小孔隙时，由于器壁效应，波纹板吸收大量热源，使热损失突然增大，从而使火焰熄灭。
 【  安 装  】
    1 ）呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，该阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近； 2 ）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置； 3 ）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离该阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，达到氮封的目的
