压缩机的原理及分类
¡ 容积型压缩机：是依靠机械运动，直接使气体的体积变化而实现提高气体压力。
¡ 速度型压缩机：是靠高速旋转叶轮作用，首先使气体得到一个很高的速度，然后使高速气流在扩压器中迅速地降速，使气体的动能转化为静压能，因而实现气体压缩，把被压缩气体的压力提高
往复活塞式压缩机的工作原理
¡ 驱动机带动曲轴旋转，而曲轴通过连杆与活塞杆相连，连杆将曲轴的旋转运动转换为活塞的往复运动，活塞在汽缸内对气体进行压缩。
¡ 整个工作过程分吸气、压缩和排气三个过程
压缩机的理想工作过程是：①压缩机没有余隙容积，②吸、排气过程没有阻力损失，③吸、排气过程中与外界没有热量交换；④没有泄漏。
¡ 按工作原理分类
容积式
往复式
活塞式
隔膜式
自由活塞
回转式
螺杆式
滑片式

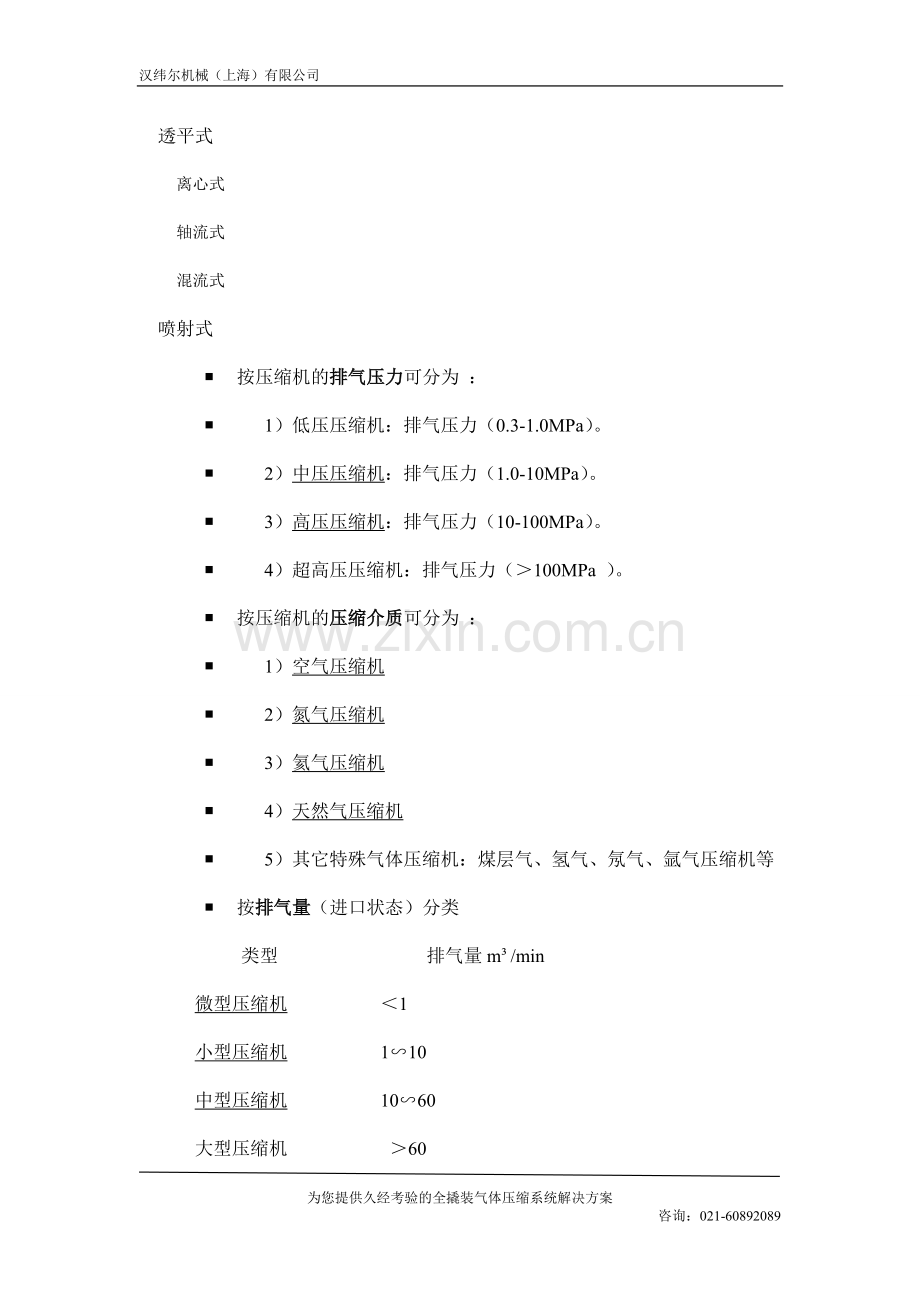

速度式
透平式
离心式
轴流式
混流式
喷射式
¡ 按压缩机的排气压力可分为 ：
¡ 1）低压压缩机：排气压力（0.3-1.0MPa）。
¡ 2）中压压缩机：排气压力（1.0-10MPa）。
¡ 3）高压压缩机：排气压力（10-100MPa）。
¡ 4）超高压压缩机：排气压力（＞100MPa ）。
¡ 按压缩机的压缩介质可分为 ：
¡ 1）空气压缩机
¡ 2）氮气压缩机
¡ 3）氦气压缩机
¡ 4）天然气压缩机
¡ 5）其它特殊气体压缩机：煤层气、氢气、氖气、氩气压缩机等
¡ 按排气量（进口状态）分类
类型 排气量m³/min
微型压缩机 ＜1
小型压缩机 1∽10
中型压缩机 10∽60
大型压缩机 ＞60
