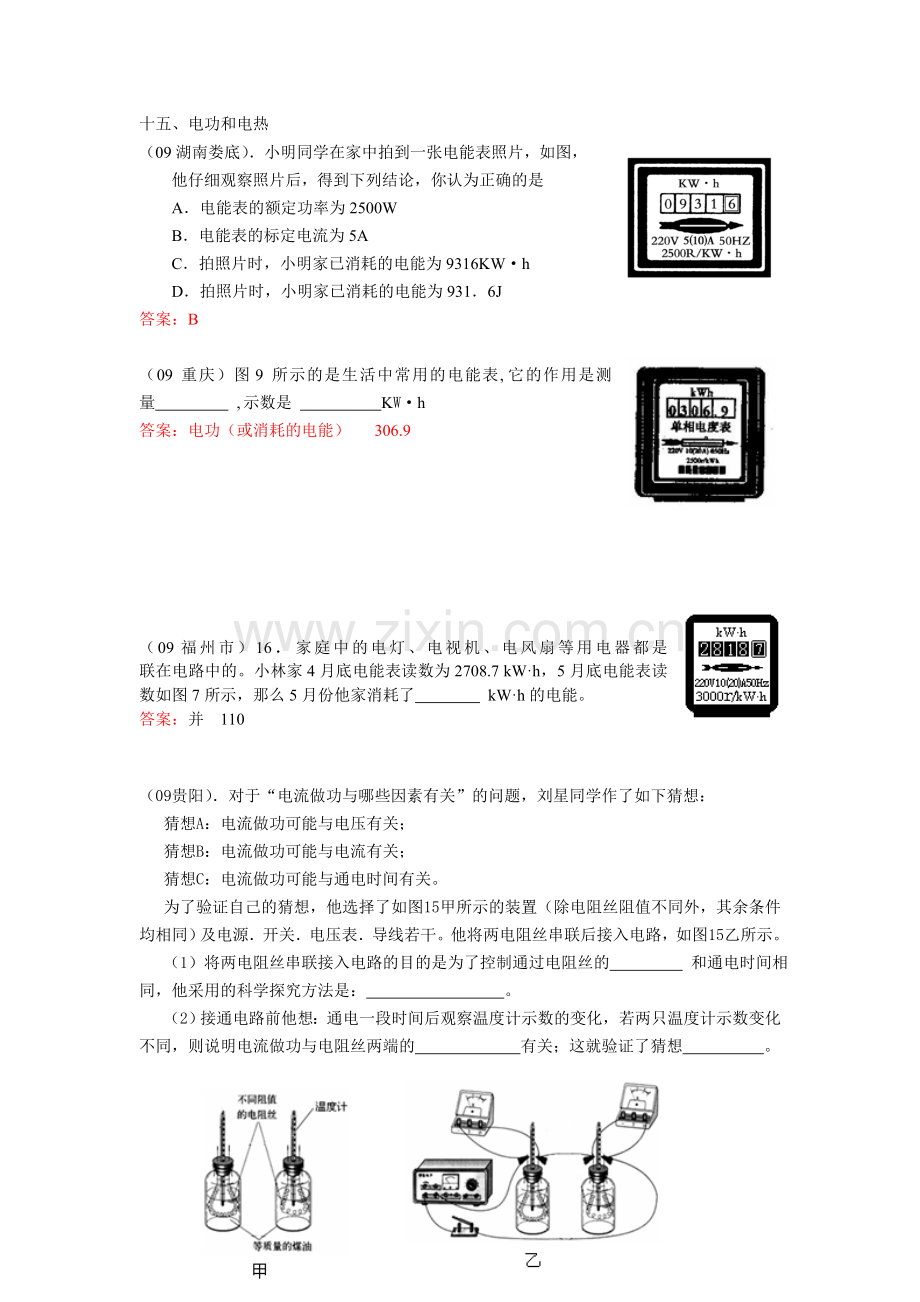

十五、电功和电热
（09湖南娄底）．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是
A．电能表的额定功率为2500W
B．电能表的标定电流为5A
C．拍照片时，小明家已消耗的电能为9316KW·h
D．拍照片时，小明家已消耗的电能为931．6J
答案：B

（09重庆）图9所示的是生活中常用的电能表,它的作用是测量 ,示数是 KW·h
答案：电功（或消耗的电能） 306.9

（09福州市）16．家庭中的电灯、电视机、电风扇等用电器都是 联在电路中的。小林家4月底电能表读数为2708.7 kW·h，5月底电能表读数如图7所示，那么5月份他家消耗了 kW·h的电能。
答案：并 110

（09贵阳）．对于“电流做功与哪些因素有关”的问题，刘星同学作了如下猜想：
猜想A：电流做功可能与电压有关；
猜想B：电流做功可能与电流有关；
猜想C：电流做功可能与通电时间有关。
为了验证自己的猜想，他选择了如图15甲所示的装置（除电阻丝阻值不同外，其余条件均相同）及电源．开关．电压表．导线若干。他将两电阻丝串联后接入电路，如图15乙所示。
（1）将两电阻丝串联接入电路的目的是为了控制通过电阻丝的 和通电时间相同，他采用的科学探究方法是： 。
（2）接通电路前他想：通电一段时间后观察温度计示数的变化，若两只温度计示数变化不同，则说明电流做功与电阻丝两端的 有关；这就验证了猜想 。

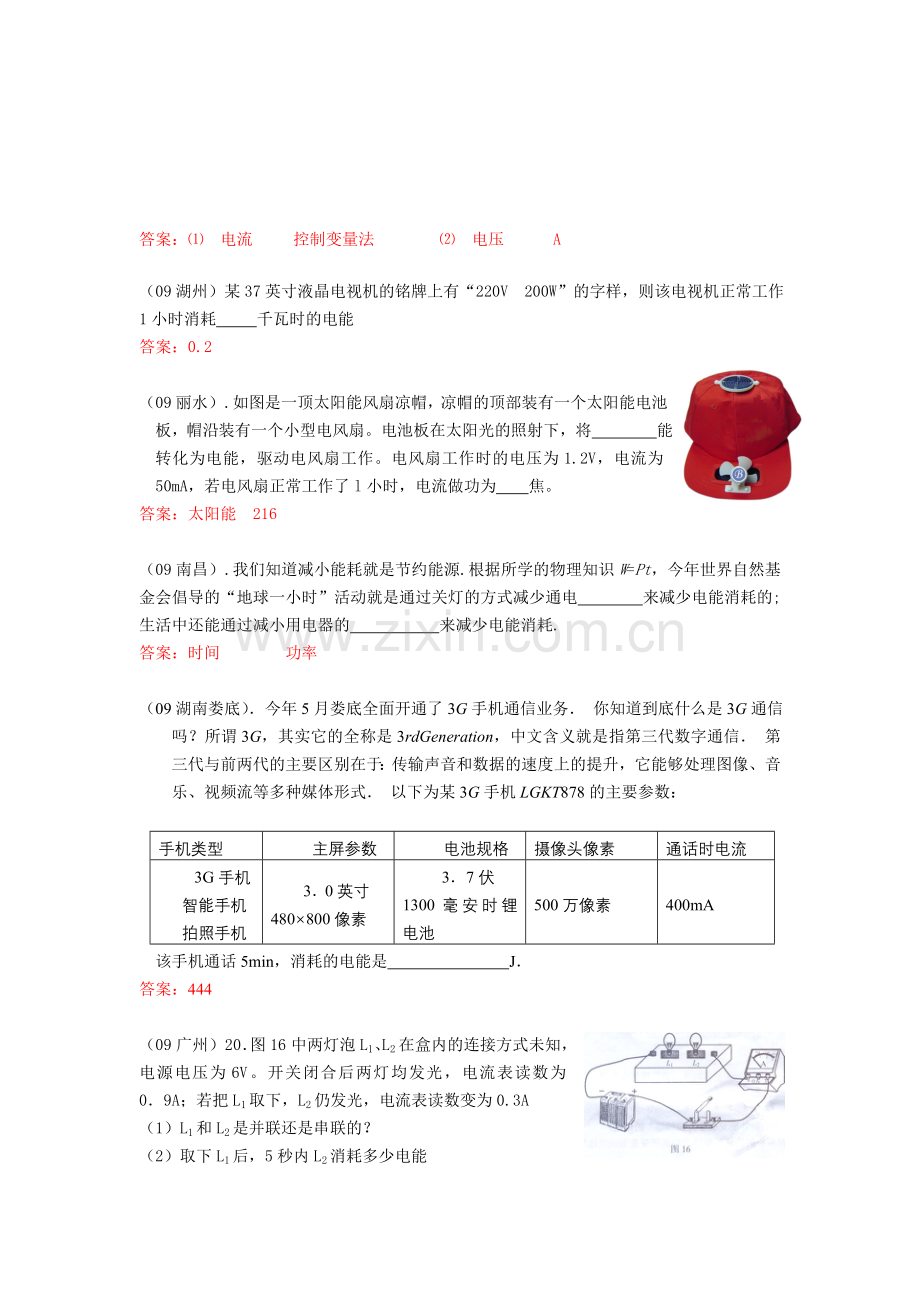

答案：⑴　电流 控制变量法 　 ⑵ 电压 A

（09湖州）某37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作1小时消耗 千瓦时的电能
答案：0.2

（09丽水）. 如图是一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将 能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了l小时，电流做功为 焦。
答案：太阳能 216

（09南昌）.我们知道减小能耗就是节约能源.根据所学的物理知识W=Pt，今年世界自然基金会倡导的“地球一小时”活动就是通过关灯的方式减少通电 来减少电能消耗的;生活中还能通过减小用电器的 来减少电能消耗.
答案：时间 功率

（09湖南娄底）．今年5月娄底全面开通了3G手机通信业务． 你知道到底什么是3G通信吗？所谓3G，其实它的全称是3rdGeneration，中文含义就是指第三代数字通信． 第三代与前两代的主要区别在于：传输声音和数据的速度上的提升，它能够处理图像、音乐、视频流等多种媒体形式． 以下为某3G手机LGKT878的主要参数：

手机类型
主屏参数
电池规格
摄像头像素
通话时电流
3G手机智能手机拍照手机
3．0英寸
480×800像素
3．7伏
1300毫安时锂电池
500万像素
400mA
该手机通话5min，消耗的电能是 J．
答案：444

（09广州）20．图16中两灯泡L1、L2在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，电流表读数为0．9A；若把L1取下，L2仍发光，电流表读数变为0.3A
（1）L1和L2是并联还是串联的？
（2）取下L1后，5秒内L2消耗多少电能
（3）L1的电阻多大？
答案：
解：（1） L1和L2是并联
（2） U= U1= U2= 6V
L2消耗的电能为 W2= U2 I2 t=6V×0.3A×5 S=9 J
(3) 通过L1的电流为 I1= I—I2 = 0.9A—0.3A= 0.6A
L1的阻值为 R1= U1 / I1 = 6V/ 0.6A=10Ω
答：略

（09山东平原县）家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近：
A．1W B．10W C．0.1KW D．1KW
答案：A
（09泰安）10．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是
A．灯泡变暗，电压表示数变大
B. 灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D. 电路消耗的总功率变大，电压表示数变大
答案：C

（09贵州安顺）．如图所示，电源电压恒定。小灯泡L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A ，则R的阻值为_______W，此时灯泡L和电阻R消耗的功率之比是_______ 。
答案：10，2:3

（09福州市）14．如图6所示，灯L1、L2上分别标有“6V 6W” 、“6V 3W”的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是
A．1∶1 B．1∶2
图6
C．2∶3 D．3∶2

（09烟台）18．如图11所示的电路中，L1和L2是两只标有“6V3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是________表，b ________表，a表的示数是________．
答案：电流 电压 0．5A
额定容量 54L 最高水温 75℃
额定功率 1500W 额定压强 0．7MPa
额定电压 220V 电器类别 Ⅰ类
额定频率 50Hz 防水等级 ⅠPⅩ4
（09湖南娄底）．右表是某种家用电热水器的铭牌上所列的主要技术参数．请根据铭牌中的数据计算，此热水器在额定电压下工作时，通过电热水器的电流约为 A．（保留一位小数）
答案：6．8

14．学习了电学知识以后，好学的李明仔细观察了家中电热水壶的铭牌(如右表)，电热水壶正常工作时的功率为 W
他将电热水壶中装满水，通电1．5min后，测出水温从由20℃上升到40℃。在此过程中，水吸收热量 J[c水=4.2×103J/kg.℃]
答案：1000 8．4 ×10 4

DZ47—70A
最大工作电流 10A
漏电电流 ≤30mA
额定电压　　　　 220V
动作时间　　　　 ≤0.1A
（09河南）着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了。则“跳闸”的原因可能是_________________。根据小华家自动空气开关上的铭牌，如图所示，他家的电路允许使用的电器总功率最大为________W。
答案：用电器的总功率过大 2200W

（09四川绵阳）18.如图所示的电路，电源电压为6V，灯泡L1和L2分别标有“6V 6W”和“6V 3W”字样。如果将S1、S2、S3分别换成电流表、电压表、电流表，则电压表的示数为____ V；如果将Sl、S2、S3分别换成电压表、电流表、电压表，则电流表的示数为____ A。

（09义乌）38、有一种电源暗箱，内有一电源与一定值电阻串联，如图1所示。某同学为了测定电源暗箱内电阻Ro的阻值，设计了如图2所示的电路，在确认链接正确后，进行实验

（1）在闭合开关前，还需完成的操作是
（2）调节滑动变阻器滑片，当电压表的示数为10伏时，电流表的示数为1安，计算此时滑动变阻器上消耗的功率为多大？
（3）再次调节滑动变阻器滑片，当电压表的示数位5伏时，电流表的示数为2A，则可知电源暗箱中的电阻Ro的阻值为 欧姆。

答案：（1）移动滑动变阻器滑片到阻值最大处………………………………………2分
（或“将变阻器滑片移到最左端”、“使变阻器阻值最大”等合理答案均可得分）
（2）解：P=UI……………………………………………………………………………1分
=10伏×1安
=10瓦…………………………………………………………………………1分
答：此时滑动变阻器上消耗的功率为10瓦。
（3）5……………………………………………………………………………………2分
（数据带有正确单位的也可得分）

（09山东平原县）在测2.5V小灯泡（电阻大约为 10Ω左右）额定功率的实验时，刘星连接了如图甲所示的电路。其中电源电压为6V。
(1)请用笔画线将甲图中的电路连接完整；

(2)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器________连入电路，才能保证实验的顺利进行；
(3)在连接电路时，开关应_________（选填“断开”或“闭合”），滑片应移到_______（选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是_________ ，为了能使小灯泡发光，下一步应进行的操作是_________；
(4)刘星调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为__________A，则该灯泡的额定功率是___________W。
参考答案：（1）略（2）乙（3）断开，B，电流太小，滑片向左移动（4）0.3，0.75。

（09福州市）30．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ，电流表的量程应选0~ A。
(2)请你用笔画线代替导线，将图23中的实物电路连接完整。
(3)闭合开关前，图23中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图24所示）为
图23
图25
图24
V，若他想测量小灯泡的额定功率，应将图23中滑片P向 　 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图25所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。

图23
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）。
答案：．（1）断开 0.6 （2）如答图4所示 （3）A （4）2.2 B （5）0.5
答图4
（6）（6）小灯泡开路（或小灯泡灯丝断了或小灯泡灯座接触不良或小灯泡接线柱接触不良）（本题是开放性试题，答案科学、合理即可得分）

（09杭州）33.小明在进行“测量小灯泡的功率”的实验时，实验台上提供的器材有：6V蓄电池、电流表（0—0.6A，0-3A）、电压表(0-3V，0-15V）、滑动变阻器（50Ω 1.5A）、额定电压为2. 5V的小电灯（正常发光时的电阻约为7Ω)、开关各一个，导线若干。
(1)小明在实验中电流表应该选择 的量程，电压表应该选择 的量程；
(2)、他实验的电路图如图所示，请你在虚线框内根据该电路图画出实物连接图。
(3)、若闭合开关后，发现灯泡不发光，电流表的示数为零，电压表的示数为6V,产生此故障的原因可能是下列情况中的 和 （填写序号）
A.小电灯短路 B.小电灯的灯丝断了
C.小电灯的灯座接触不良
D.电压表的正、负接线柱反接
E.变阻器滑片接触不良
(4)、排除故障后，调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率
为 W。
答案：（1）0—0.6A   0-3V  （2）图略,主要是正负不要反 量程别弄错 变阻器接左下
（3） B C   (4) 0.9W

（09山东潍坊）．在“测定小灯泡功率”的实验中，小灯泡的额定电压为3．8V，灯丝的电阻约为5Ω，如图是小明同学做这个实验连好的电路，请指出图中存在的三处错误。
① ；
② ；
③ 。
答案：①滑动变阻器接线柱接错
②电流表量程选错
③电压表正负接线柱接反

（09重庆）18．在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3．8 V的小灯泡和一个标有“20Ω,1．5A”的滑动变阻器，设计了如图14甲所示的电路。

(1)如果小灯泡的额定功率小于2w，电流表的量程选 A为宜；
(2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)在实验中，若电压表示数为2 V，则灯泡的实际功率 额定功率(选填“>”、“<”或“=”)；
(4)当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接人电路的接线柱应是和 。当电压表的示数为 V时小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为 W；
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：

②
答案：(1)0--0．6 (1分)
(2)略
(3)< (1分)
(4)A 3．8 1．52 (每空1分)
(1)①连接电路时开关没有断开(1分)
②没有将变阻器的滑片调到阻值最大位置(1分)

（09济宁）10．在“探究灯泡的电功率跟哪些因素有关”时，同学们提出了如下猜想：
甲：电功率跟电压有关，电压越高，电功率越大。

乙：电功率跟电流有关，电流越大，电功率越大。
请你任选其中一个猜想，设计实验，进行验证。
（1）你验证的猜想是 （填甲或乙）。
（2）实验需要的器材，除电源、导线、开关外，
还需要 。
（3）在右面的方框中画出你的实验电路图。
（4）在该实验中，你需要收集的数据是 。
（5）你是通过观察比较 来比较两灯泡功率的大小的。
（6）探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想 ：“电功率跟电阻之间也可能有一定的关系。”于是，他向老师借了一些定值电阻和其他相关器材进行实验，其实验数据如表一、表二所示。
表一 表二
R/Ω
5
10
15
20
30
I/A
0.2
0.2
0.2
0.2
0.2
U/V
1
2
3
4
6
P/W
0.2
0.4
0.6
0.8
1.2
R/Ω
5
10
15
20
30
I/A
1.2
0.6
0.4
0.3
0.2
U/V
6
6
6
6
6
P/W
7.2
3．6
2．4
1.8
1.2

根据表一中的数据可以得出电功率跟电阻阻值之间的关系是∶

。
根据表二中的数据可以得出电功率跟电阻阻值之间的关系是∶

。
答案：
答案一
（1）验证猜想甲（不占分）。
(2) 两个规格不同的小灯泡（1分），若仅答 “两个小灯泡”，不给分；电压表（1分）。
（3）电路图如图（2分）
（4）两灯泡两端的电压U1、U2。（2分）
（5）两灯泡的亮度。（2分）
（6）电流一定时，电功率跟电阻成正比（１分）；电压一定时，电功率跟电阻成反比（１分）。
答案二：
（1）验证猜想乙（不占分）。
(2) 两个规格不同的小灯泡（1分）、电流表（1分）。
（3）电路图如图（2分）
（4）两灯泡的电流I1、I2。（2分）
（5）两灯泡的亮度。（2分）
（6）电流一定时，电功率跟电阻成正比（１分）；电压一定时，电功率跟电阻成反比。（１分）
（09江苏）28．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．
（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．

（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是 ．
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验过程中，当电压表示数为 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为 A，小灯泡的额定功率为 W．
答案：
(1)见右图
(2)C
(3)2.5 0. 24 0.6

A
B
C
D
E
F
第30题图
（09台州）. 在“测定额定电压为2.5伏小灯泡功率”的实验中。
（1）右图中电路连接尚未完成，E应与滑动变阻器的 接线柱相连接，F接线柱应与电压表上标有 的接线柱相连。
（2）调节滑动变阻器的滑片，当小灯泡正常发光时电流表的示数为0.3安，则小灯泡的额定功率是 瓦。
（3）小柯在实验中有下列操作：
①读出电流表的示数
②移动变阻器滑片到阻值最大的位置上，
再闭合开关
③断开开关，连接电路
④测量并记录数据，计算小灯泡的额定功率
⑤移动变阻器滑片，使电压表的示数为2.5伏
其合理的顺序为 ④。
答案：（1）D或C 3 （2）0.75 （3）③②⑤①（最后出现④也可。少答一个或错答一个均不得分）

（09山东临沂）.在“测量小灯泡工作时的电阻”实验中
（1）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。

（2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻器连入电路的阻值调到___________，目的是__________。
（3）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。
A.灯泡L短路 B.灯泡L断路
C.滑动变阻器某处开路 D.开关S接触不良
（4）故障排除后，张亮同学测出了四组数据，如下表所示，表中U、I、R分别表示灯泡的电压，电流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内：
实验次数
1
2
3
4
U/V
1.40
1.60
1.80
2.0
I/A
0.45
0.47
0.49
0.50
R/Ω
3.11
3.40
3.67

亮度
暗→亮
答案：（1）如图所示

（2）断开 最大 保护电路（限流，避免电流过大等合理答案均可）
（3）B
（4）4
（5）温度越高阻值越大（相同含义答案均可）

（09四川自贡）.小明用下列器材探究小灯泡亮度与实际功率的关系。其中的小灯泡上标有“2.5V”字样。
(1)请你用笔划线代替导线，将下列器材连接成探究小灯泡亮度与实际功率关系的实验电路。

(2)小明一连接好电路后一闭合开关，发现电压表指针反偏，原因是
（3）小明改正了连接错误后继续实验。移动滑动变阻器的滑片，看到电压表和电流表的示数如下图所示，此时小灯泡消耗的实际功率为 W。通过多次实验小明得出：小灯泡越亮它的实际功率越 。

（4）实验中，小明想用伏安法测定值电阻，也要多次移动滑动变阻器的滑片，但目的和这次不同。测电阻时移动滑片的目的是为了
答案：（1）如右图所示
（2）电压表正负接线柱接反了
（3）0.69 大
（4）多测几组电流和电压值，
求出平均电阻，减小误差。

（09四川绵阳）12.有两只定值电阻RA和RB，各自的电流与电压关系如U-I图象中的A、B。则
A．若将它们串联接在电源两端，RA的电流是RB的2倍
B．若将它们并联接在电源两端，RA的电压是RB的2倍
C．若将它们串联接在电源两端，RA的电功率是RB的2倍
D．若将它们并联接在电源两端，RA的电功率是RB的2倍
答案：C

（09温州）20．闭合开关后，下图中的四个灯泡都正常发光，其中最亮的是

答案：D

（09重庆）7．李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡。将两灯串联起来，按照图5所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1，和R2、两灯的额定功率P1和P2的大小关系成立的是(不 考虑灯丝电阻值随温度的变化) ( )
A.R1>R2 P1>P2 B．R1<R2 Pl<P2
C．R1>R2 P1<P2 D．R1<R2 P1>P2
答案：D

（09成都）． 如图19所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡都完好无损。则乙灯不发光的原因最有可能是
A．乙灯的实际功率太大
B．乙灯的实际功率太小
C．通过乙灯的电流远大于通过甲灯的电流
D．乙灯两端的电压远小于甲灯两端的电压
答案：B
(09山东潍坊)(多选题)．如图所示，将一只标有“12V6W”的灯泡L1和“6V6W”的灯泡L2并联后，接在6V的电源上(设灯丝电阻不变)，则
A．灯泡L1比灯泡L2亮
B． 灯泡L2比灯泡L1亮
C．两灯的实际功率之和小于12W
D．两灯的实际功率之和等于12W
答案：B C

（09兰州）.将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是
A.两只小灯泡都不能正常工作，甲灯比乙灯亮 B.两只小灯泡都能正常发光
C.通过乙灯的电流较大 ，所以乙灯较亮 D.两只小灯泡的总功率小于2W
答案：D

（09贵阳）．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）
A．12W B．4W C．8W D．2W
答案：D
（09金华）38．如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110欧(电阻丝的阻值恒定不变)。电饭煲的额定功率从大到小有高、中、低三档，额定电压是220伏。把电饭煲接在220伏的电源上，求：
(1)把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大?
(2)把电饭煲的额定功率打到低档时，内部是两条电阻丝串联接入电路，电饭堡的电功率多大?

（09重庆）20．爱思考的林刚利用图16所示的电路进行实验，当闭合开关S后，发现标有“6V , 3 W”的灯Ll和标有”12V , 3W”的灯L2，亮度并不相同。巳知电源电压为6V，不考虑灯丝电阻值随温度的变化。求：
(1)通过灯泡Ll的电流为多大?
(2) 灯泡Ll每分钟消耗多少电能?
(3)灯泡L2的实际功率是多大，电路中灯L1、和L2哪个更亮?
答案：解：(1)、灯L1的额定电压U1=6V，额定功率P1=3 W，电源电压为6V
∴灯L1正常发光，通过灯泡的电流：
(2)灯L1正常发光时，每分钟消耗电能：
W1=U1I1t =6V×0.5A×60s=180J
(3)灯I2的额定电流
灯L2的电阻
通过灯L2的实际电流
灯L2的实际功率P2`=U1I2`=0.75W
∵灯L2的实际功率小于灯L1的功率
∴ 灯Ll较亮
（09江苏）26．下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．
××牌电烤箱
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
电源频率
50Hz

求：（1）电烤箱在高温挡正常工作10min所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．
答案：

（09丽水）. 小明家住农村，他家的厕所离房子有一段距离，家人上厕所前都要带上手电筒，很不方便，若灯整夜开着又很浪费电。他想利用所学的知识对厕所的照明电路进行适当改装，将“220V 40W”的灯泡、阻值为990Ω的电阻和开关S、S1连成如图所示的电路。天黒后，S处于闭合状态，当无人入厕时，开关S1断开，此时灯较暗，但能起到指示作用；当有人入厕时，闭合开关S1，灯泡正常发光，起到照明作用。
（1）当S、S1都闭合时，电阻R处于 状态（填“短路”、“断路”或“通路”）；
（2）当灯起指示作用时，通过电阻R的电流是多少安？
（3）通过计算说明无人入厕时和有人入厕时，电路消耗的功率哪个大？
答案：
（1）短路
（2）当灯起指示作用时，R与L串联
RL=UL2/PL=(220V)2/40W=1210Ω
R总=R+RL=990Ω+1210Ω=2200Ω
I=U/R总=220V/2200Ω=0.1A
（3）无人入厕时，R与L串联，电路中消耗的总功率为
P1=UI=0.1A×220V=22W
有人入厕时，L正常发光，电路中消耗的总功率为
P2=PL=40W ∵P1＜P2
∴有人入厕时，电路中消耗的功率大
答:略

（09贵阳）．如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流．电压值，画出了定值电阻R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图乙所示。
（1）求定值电阻R0的阻值；
（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；
（3）将R0与灯L并联接入电路并调节电源电压，当 R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率。
答案：解：⑴由图像可知：当U0 =2V 时， I0=0.2Ａ（利用其它数据也可）
∴==10Ω
（2）分析图像可知：此时UL=2V IL =0.4Ａ
∴==5Ω
（3）∵ ∴U0′===7V
∵R0与RL并联 且灯正常发光 ∴UL额=U0′=7V
由图像可知此时：IL额=0.75A
故：PL额= UL额IL额=7V×0.75A=5.25W
（09四川绵阳）4．我们知道，电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么发热。其原因是
A．导线的电阻小 B．电炉丝的电阻小
C．通过导线的电流大 D．通过电炉丝的电流大
答案：A
（09泰安）8．将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是
A．电风扇产生的热量最多 B．电视机产生的热量最多
C．电烙铁产生的热量最多 D．三者产生的热量一样多
答案：C

（09成都）． 下列用电器在工作过程中，电能几乎全部转化为内能的是
A．电脑 B．电风扇 C．洗衣机 D．电炉
答案：D

（09兰州）. 电炉丝断了，去掉后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为
A. 5 ：4 B. 1 ：5 C. 5 ：1 D. 4 ：5
答案：A

（09威海）．图16是“探究电流通过导体产生热量与导体电阻关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过　　　　　反映出来的；采用这种连接方式的目的是　　　　　　　。
答案：温度计的示数变化　　　控制电流相同　
09河北）．如图所示电路，电源电压不变。闭合开关S，当滑
片P置于变阻器的中点时，电压表的示数为4V；当滑片
P置于变阻器的b端时，电压表的示数变化了2V，在15s内
定值电阻R1产生的热量为60J。则下列结果正确的是（ ）
A.电源电压为10V
B. R1的阻值为18Ω
C.滑动变阻器R的最大阻值为9Ω
D. R1先后两次消耗的电功率之比为4﹕3
答案：C
【解析】本题为计算类选择题，可以直接求解，也可利用“代入法”逐一排除。
解：当滑片P置于变阻器的b端时电压表示数应是增大2V即此时为6V，设滑动变阻器最大阻值为R，可得即
因为电源电压不变，故
15s内定值电阻R1产生的热量为60J即
解得：滑动变阻器最大阻值R=9Ω；定值电阻阻值R1=9Ω；电源电压为12V；R1先后两次电流之比为4﹕3，故消耗的电功率之比为16﹕9。

（09泰安）23．右图是某品牌家用电饭锅的工作原理图，已知R2 的阻值为44Ω；单独闭合开关S1时，电饭锅处于保温状态，此时的保温功率为40W。求：
（1）R1阻值是多少？
（2）同时闭合开关S1、S2，电饭锅工作1min消耗多少电能？
答案：
解：（1）R1的电阻值:R1＝＝＝1210Ω……………………………2分
(2) 同时闭合开关S1、S2时，两电阻并联，工作1min
R1消耗的电能:W1＝P保温t＝40W×60s ＝2.4×103J ………………………………………1分
R2消耗的电能:W2＝t＝×60s＝6.6×104J ……………………………………1分
电路消耗的电能:W＝W1＋W2＝2.4×103J＋6.6×104J＝6.84×104J ………………………1分

（09嘉兴）38．5月20日是“中国学生营养日”，学生的膳食结构越来越受到学校、家庭和社会的重视。妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下：
(1)计算豆浆机正常工作时的最大电流。 ．
(2)豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累汁加热12分钟，则总共消耗多少电能?
答案： （1）由P=UI得：I＝＝＝3．64A(公式、过程、结果各一分) ……(3分)
（2）由P＝得：W＝Pt
加热时消耗的电能：W1＝P1t1＝800W×l2× 60s＝576000 J
电动机工作时消耗的电能：W2＝P2t2＝150 W×3×60s＝27000J　　　　……(3分)
总共消耗的电能：Ws＝W1+ W2＝576000 J +27000J＝603000J　　　　……(1分)
答：正常工作时，通过豆浆机的最大电流3．64A，做一次豆浆总共消耗603000J电能。

（09四川绵阳）26.现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图甲所示的电路，将热敏电阻Ro置于细菌培养箱内，其余都置于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是l2 V，定值电阻R的阻值是200 Ω。热敏电阻Ro的阻值随温度变化的关系如图乙所示。求：
(1)当培养箱内的温度降低时，电流表的示数如何变化？
(2)当培养箱．内的温度为40℃时，电压表的示数是多大？
(3)已知电流表的量程是0 ~30 mA，电压表的量程是0~8 V，则此电路能够测量的最
高温度是多大？此时热敏电阻Ro消耗的电功率是多大？

（09山东平原县）微波炉是一种清洁卫生无污染，效率较高的家用电器。某微波炉的铭牌如下表所示。将体积为275ml、初温是20℃的水放入该微波炉中用最大功率加热1min，取出后测得水温是40℃。若水的比热容为4.2×103J/(kg·℃)。求：
防触电保护类型I类
额定容积20L
型号NN-S313WF
电源频率50Hz
额定电压220V
质量12kg
最大功率1100W

（1）微波炉加热时，电路中的电流是多少？
（2）加热过程中消耗的电能是多少？
（3）加热过程中，水吸收的热量是多少？
解：（1）根据P=UI得，1100w/220V=5A
