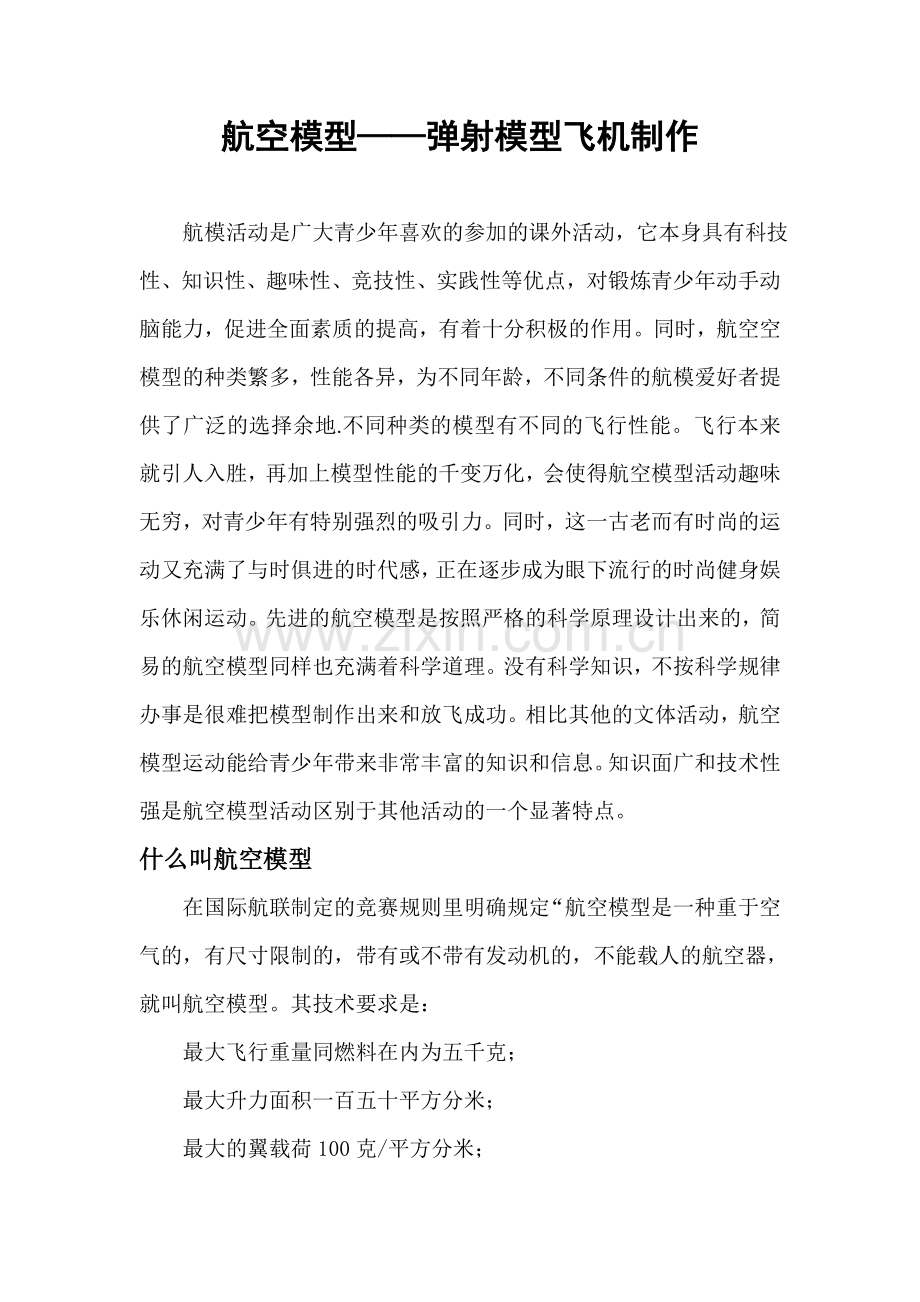

航空模型——弹射模型飞机制作

航模活动是广大青少年喜欢的参加的课外活动，它本身具有科技性、知识性、趣味性、竞技性、实践性等优点，对锻炼青少年动手动脑能力，促进全面素质的提高，有着十分积极的作用。同时，航空空模型的种类繁多，性能各异，为不同年龄，不同条件的航模爱好者提供了广泛的选择余地.不同种类的模型有不同的飞行性能。飞行本来就引人入胜，再加上模型性能的千变万化，会使得航空模型活动趣味无穷，对青少年有特别强烈的吸引力。同时，这一古老而有时尚的运动又充满了与时俱进的时代感，正在逐步成为眼下流行的时尚健身娱乐休闲运动。先进的航空模型是按照严格的科学原理设计出来的，简易的航空模型同样也充满着科学道理。没有科学知识，不按科学规律办事是很难把模型制作出来和放飞成功。相比其他的文体活动，航空模型运动能给青少年带来非常丰富的知识和信息。知识面广和技术性强是航空模型活动区别于其他活动的一个显著特点。
什么叫航空模型
在国际航联制定的竞赛规则里明确规定“航空模型是一种重于空气的，有尺寸限制的，带有或不带有发动机的，不能载人的航空器，就叫航空模型。其技术要求是：
最大飞行重量同燃料在内为五千克；
最大升力面积一百五十平方分米；
最大的翼载荷100克/平方分米；
活塞式发动机最大工作容积10亳升。

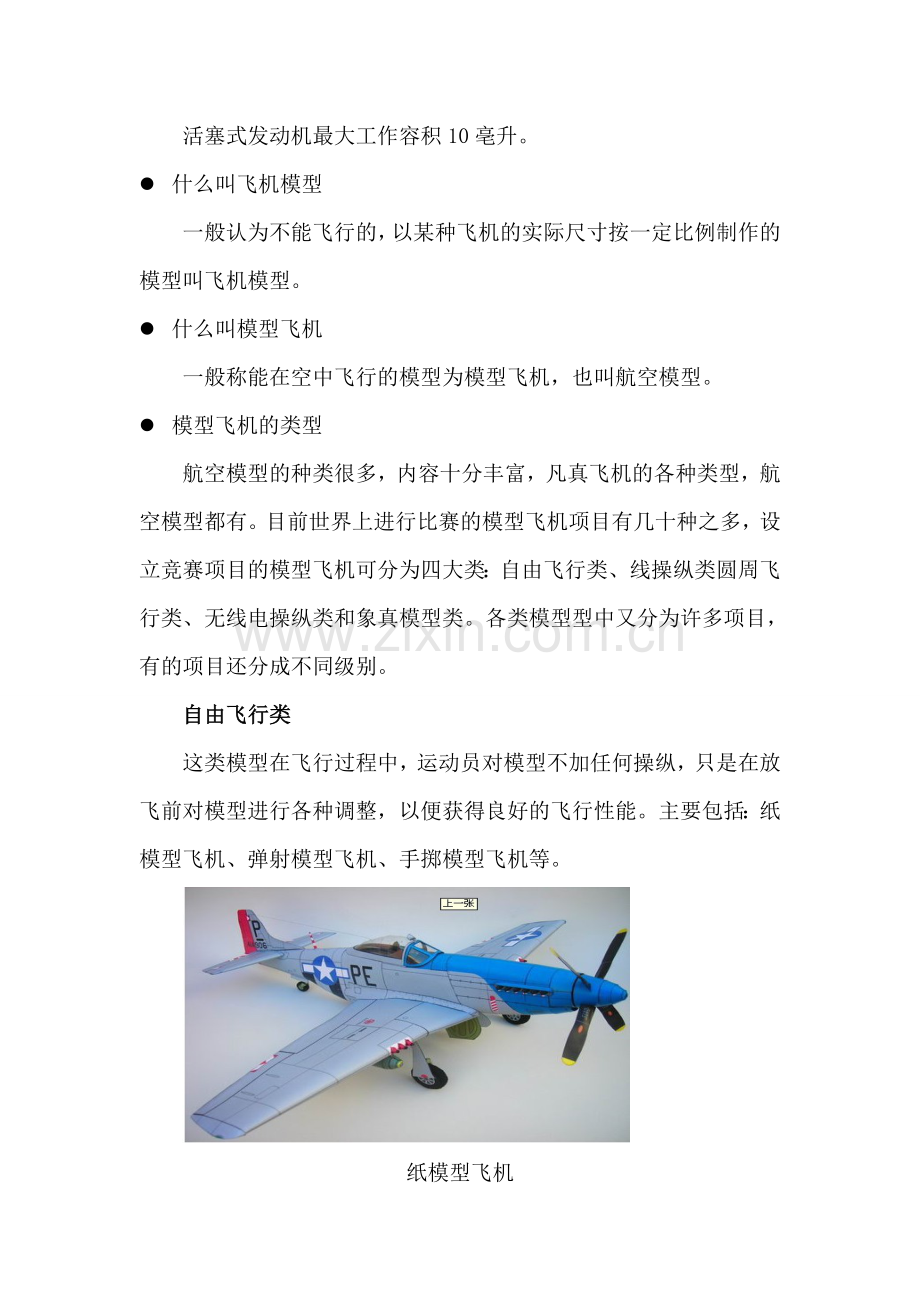

l 什么叫飞机模型
一般认为不能飞行的，以某种飞机的实际尺寸按一定比例制作的模型叫飞机模型。
l 什么叫模型飞机
一般称能在空中飞行的模型为模型飞机，也叫航空模型。
l 模型飞机的类型
航空模型的种类很多，内容十分丰富，凡真飞机的各种类型，航空模型都有。目前世界上进行比赛的模型飞机项目有几十种之多，设立竞赛项目的模型飞机可分为四大类：自由飞行类、线操纵类圆周飞行类、无线电操纵类和象真模型类。各类模型型中又分为许多项目，有的项目还分成不同级别。
自由飞行类
这类模型在飞行过程中，运动员对模型不加任何操纵，只是在放飞前对模型进行各种调整，以便获得良好的飞行性能。主要包括：纸模型飞机、弹射模型飞机、手掷模型飞机等。

纸模型飞机
线操纵类圆周飞行类
这类模型飞行时，由运动员通过两根钢丝操纵升降机，使模型上下运动，同时围绕着运动员作圆周飞行。

线操纵类飞机
无线电操纵类
这类模型飞行时，运动员通过地面的无线电发射机发出各种信号，模型飞机上得接受信号后，即通过相应的执行机构操纵飞机的各个舵面，完成各种飞行动作。

无线电操纵类飞机
象真模型类
这类模型根据真飞机外形按比例缩小而成。象真模型的制作工艺要求很高，各个部件都必须做得精细、准确、并应具有一定的飞行性能。

像真模型飞机
模型飞机的构成
模型飞机一般与载人的飞机一样，主要由机翼、尾翼、机身、起落架和发动机五部分组成。
l 机翼——是模型飞机在飞行时产生升力的装置，并能保持模型飞机飞行时的横侧安定。
l 尾翼——包括水平尾翼和垂直尾翼两部分。水平尾翼可保持模型飞机飞行时的俯仰安定，垂直尾翼保持模型飞机飞行时的方向安定。水平尾翼上的升降舵能控制模型飞机的升降，垂直尾翼上的方向舵可控制模型飞机的飞行方向。
l 机身——将模型的各部分联结成一个整体的主干部分叫机身。同时机身内可以装载必要的控制机件，设备和燃料等。
l 起落架——供模型飞机起飞、着陆和停放的装置。前部一个起落架 ，后面两面三个起落架叫前三点式；前部两面三个起落架，后面一个起落架叫后三点式。
l 发动机——它是模型飞机产生飞行动力的装置。模型飞机常用的动力装置有：橡筋束、活塞式发动机、喷气式发动机、电动机。

航空模型常用术语
l 翼展——机翼（尾翼）左右翼尖间的直线距离。（穿过机身部分也计算在内）。
l 机身全长——模型飞机最前端到最末端的直线距离。
l 重心——模型飞机各部分重力的合力作用点称为重心。
l 尾心臂——由重心到水平尾翼前缘四分之一弦长处的距离。
l 翼型——机翼或尾翼的横剖面形状。
l 前缘——翼型的最前端。
l 后缘——翼型的最后端。
l 翼弦——前后缘之间的连线。
l 展弦比——翼展与平均翼弦长度的比值。展弦比大说明机翼狭长。

模型飞机的制作工艺
l 基本工具：
砂纸 美工刀

l 材料
适合制作模型飞机的木材并不很多。目前常用的木材有：桐木、松木、椴木、桦木、水松、轻木及层板。选择木材时，首先要根据加工件强度的要求，选择合适的材料。弹射飞机模型制作的材料如下：
桐木块：230*55*2(mm), 100*40*2（mm），40*40*2（mm）
桐木棍：350*10*5（mm）
502胶水（注意使用安全）

l 弹射飞机模型的制作步骤
1. 机翼制作
（1） 选择厚度合适的桐木片，画出机翼的正面形状，将多余部分削去。
（2） 将机翼的厚度按图1的要求向翼尖部锉薄。

图1
2. .水平尾翼和垂直尾翼的制作
水平尾翼
（1） 选择厚度合适的桐木片，按照图2画出水平尾翼的图形
（2） 画完图形后，用美工刀削去多余部分，再用砂纸打磨

图2
垂直尾翼
（3） 选择厚度合适的桐木片，按照图3画出水平尾翼的图形
（4） 画完图形后，用美工刀削去多余部分，再用砂纸打磨
图3
3. 机身的制作
（1） 选择合适长度的桐木棍，按照图4的尺寸要求，画出机身图形
（2）画完图形后，用美工刀削去多余部分，再用砂纸打磨

图4

4. 弹射钩的制作
将大图钉弯成钩状，然后用胶水固定在机头处
5. 装配
将制作完的零件按照以下装配图进行装配，注意在使用502的时候粘接速度要快，要避免将502胶水弄到身体上。

l 试飞
1.选择合适的橡皮筋
橡皮筋性能粗细要均匀，边缘要光滑，不能有毛刺、裂口、杂质和气泡等。
2. 试飞
模型试飞时尽量选无缝或小风的天气，场地也应大些，注意不要对准人和其他动物。
