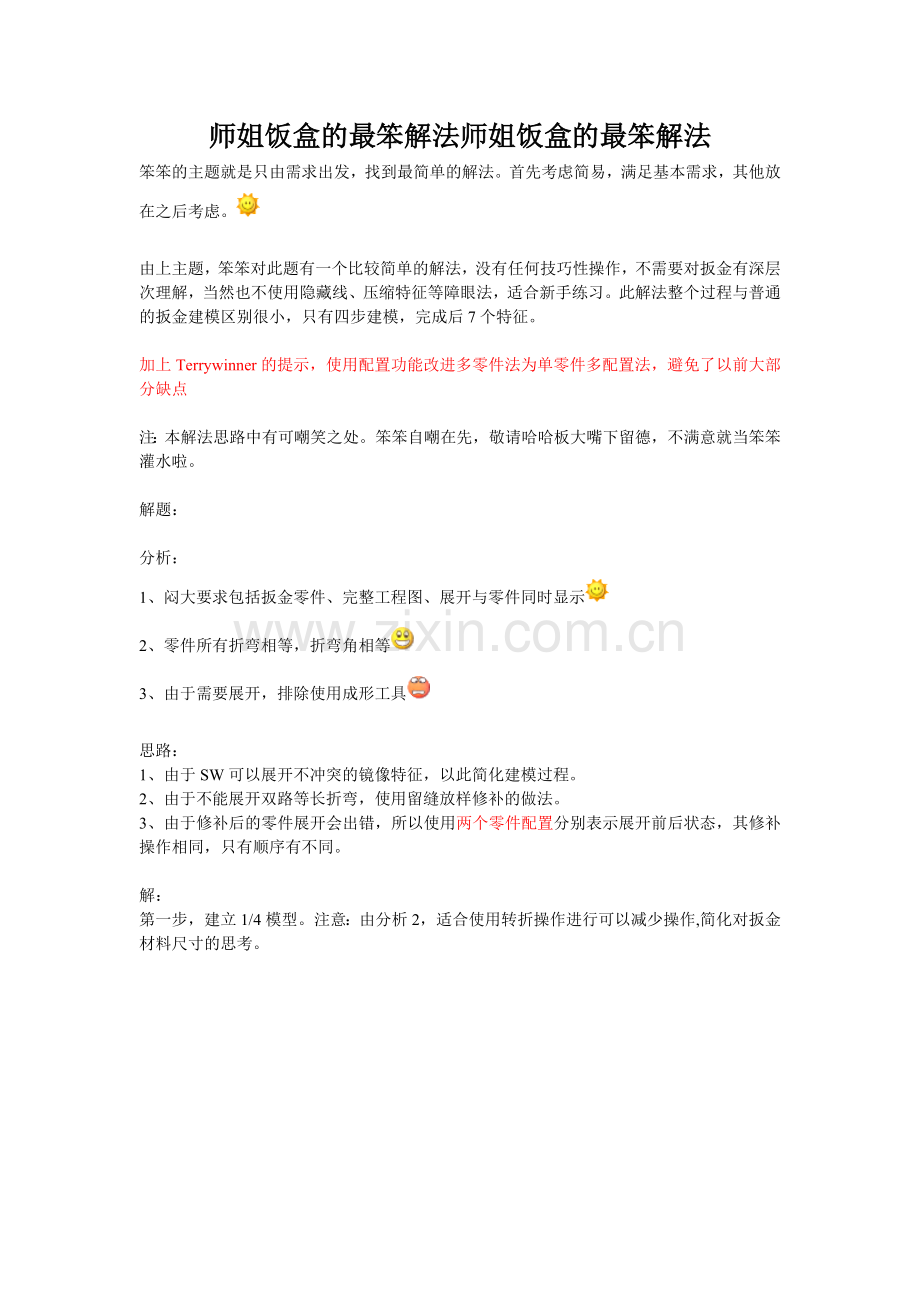

师姐饭盒的最笨解法师姐饭盒的最笨解法
笨笨的主题就是只由需求出发，找到最简单的解法。首先考虑简易，满足基本需求，其他放在之后考虑。

由上主题，笨笨对此题有一个比较简单的解法，没有任何技巧性操作，不需要对扳金有深层次理解，当然也不使用隐藏线、压缩特征等障眼法，适合新手练习。此解法整个过程与普通的扳金建模区别很小，只有四步建模，完成后7个特征。

加上Terrywinner的提示，使用配置功能改进多零件法为单零件多配置法，避免了以前大部分缺点

注：本解法思路中有可嘲笑之处。笨笨自嘲在先，敬请哈哈板大嘴下留德，不满意就当笨笨灌水啦。

解题：

分析：
1、闷大要求包括扳金零件、完整工程图、展开与零件同时显示
2、零件所有折弯相等，折弯角相等
3、由于需要展开，排除使用成形工具

思路：
1、由于SW可以展开不冲突的镜像特征，以此简化建模过程。
2、由于不能展开双路等长折弯，使用留缝放样修补的做法。
3、由于修补后的零件展开会出错，所以使用两个零件配置分别表示展开前后状态，其修补操作相同，只有顺序有不同。

解：
第一步，建立1/4模型。注意：由分析2，适合使用转折操作进行可以减少操作,简化对扳金材料尺寸的思考。

第二步，进行两次实体镜像。注意，扳金镜像必须使用自身面和实体镜像

第三步，使用放样修补生成完美零件。保存零件，再另存一个用于展开。

第四步，建立零件的另一个配置，注意图中圈出的选项，有父子关系可以进行关联更改

建立配置后会自动激活新配置，只要将放样特征拖拽到展开后即可展开完美。

然后在生成工程图里使用不同配置

总结：
优点：
1、只使用到最基本功能操作，和建模知识
2、特征少，方法快捷。只比常规扳金零件建模多新建配置和拖拽两个操作
3、多配置法具有通用的意义，在解决软件自身缺陷的问题上可以简化操作。尤其对于使用工程图作为加工手段的地区。
4、没有不完美特征，比如压缩、隐藏等，也没有多余零件
5、不仅仅适用于工程图问题，其他问题如小区别零件等

缺点：
1、没达到闷大原题的练习目的
2、不能直接使用完美展开，不过可以用配置显示来看展开

下面是工程图，这是笨笨的长项，来一个带装订边的标准GB纵向A4图纸。
