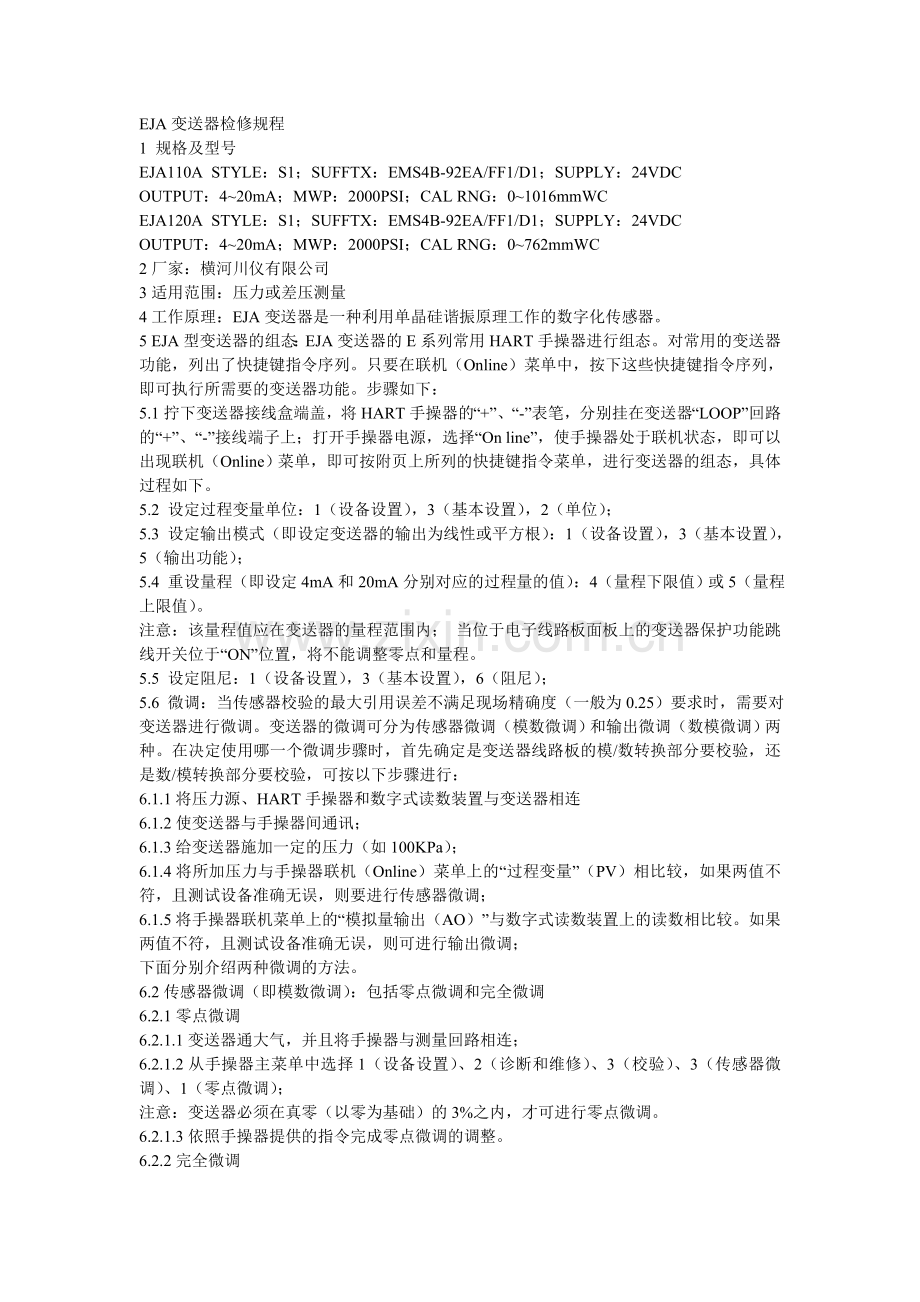

EJA变送器检修规程
1 规格及型号
EJA110A  STYLE：S1；SUFFTX：EMS4B-92EA/FF1/D1；SUPPLY：24VDC
OUTPUT：4~20mA；MWP：2000PSI；CAL RNG：0~1016mmWC
EJA120A  STYLE：S1；SUFFTX：EMS4B-92EA/FF1/D1；SUPPLY：24VDC
OUTPUT：4~20mA；MWP：2000PSI；CAL RNG：0~762mmWC
2厂家：横河川仪有限公司
3适用范围：压力或差压测量
4工作原理：EJA变送器是一种利用单晶硅谐振原理工作的数字化传感器。
5 EJA型变送器的组态：EJA变送器的E系列常用HART手操器进行组态。对常用的变送器功能，列出了快捷键指令序列。只要在联机（Online）菜单中，按下这些快捷键指令序列，即可执行所需要的变送器功能。步骤如下：
5.1拧下变送器接线盒端盖，将HART手操器的“+”、“-”表笔，分别挂在变送器“LOOP”回路的“+”、“-”接线端子上；打开手操器电源，选择“On line”，使手操器处于联机状态，即可以出现联机（Online）菜单，即可按附页上所列的快捷键指令菜单，进行变送器的组态，具体过程如下。
5.2 设定过程变量单位：1（设备设置），3（基本设置），2（单位）；
5.3 设定输出模式（即设定变送器的输出为线性或平方根）：1（设备设置），3（基本设置），5（输出功能）；
5.4 重设量程（即设定4mA和20mA分别对应的过程量的值）：4（量程下限值）或5（量程上限值）。
注意：该量程值应在变送器的量程范围内； 当位于电子线路板面板上的变送器保护功能跳线开关位于“ON”位置，将不能调整零点和量程。
5.5 设定阻尼：1（设备设置），3（基本设置），6（阻尼）；
5.6 微调：当传感器校验的最大引用误差不满足现场精确度（一般为0.25）要求时，需要对变送器进行微调。变送器的微调可分为传感器微调（模数微调）和输出微调（数模微调）两种。在决定使用哪一个微调步骤时，首先确定是变送器线路板的模/数转换部分要校验，还是数/模转换部分要校验，可按以下步骤进行：
6.1.1将压力源、HART手操器和数字式读数装置与变送器相连
6.1.2使变送器与手操器间通讯；
6.1.3给变送器施加一定的压力（如100KPa）；
6.1.4将所加压力与手操器联机（Online）菜单上的“过程变量”（PV）相比较，如果两值不符，且测试设备准确无误，则要进行传感器微调；
6.1.5将手操器联机菜单上的“模拟量输出（AO）”与数字式读数装置上的读数相比较。如果两值不符，且测试设备准确无误，则可进行输出微调；
下面分别介绍两种微调的方法。
6.2传感器微调（即模数微调）：包括零点微调和完全微调
6.2.1零点微调
6.2.1.1变送器通大气，并且将手操器与测量回路相连；
6.2.1.2从手操器主菜单中选择1（设备设置）、2（诊断和维修）、3（校验）、3（传感器微调）、1（零点微调）；
注意：变送器必须在真零（以零为基础）的3%之内，才可进行零点微调。
6.2.1.3依照手操器提供的指令完成零点微调的调整。
6.2.2完全微调

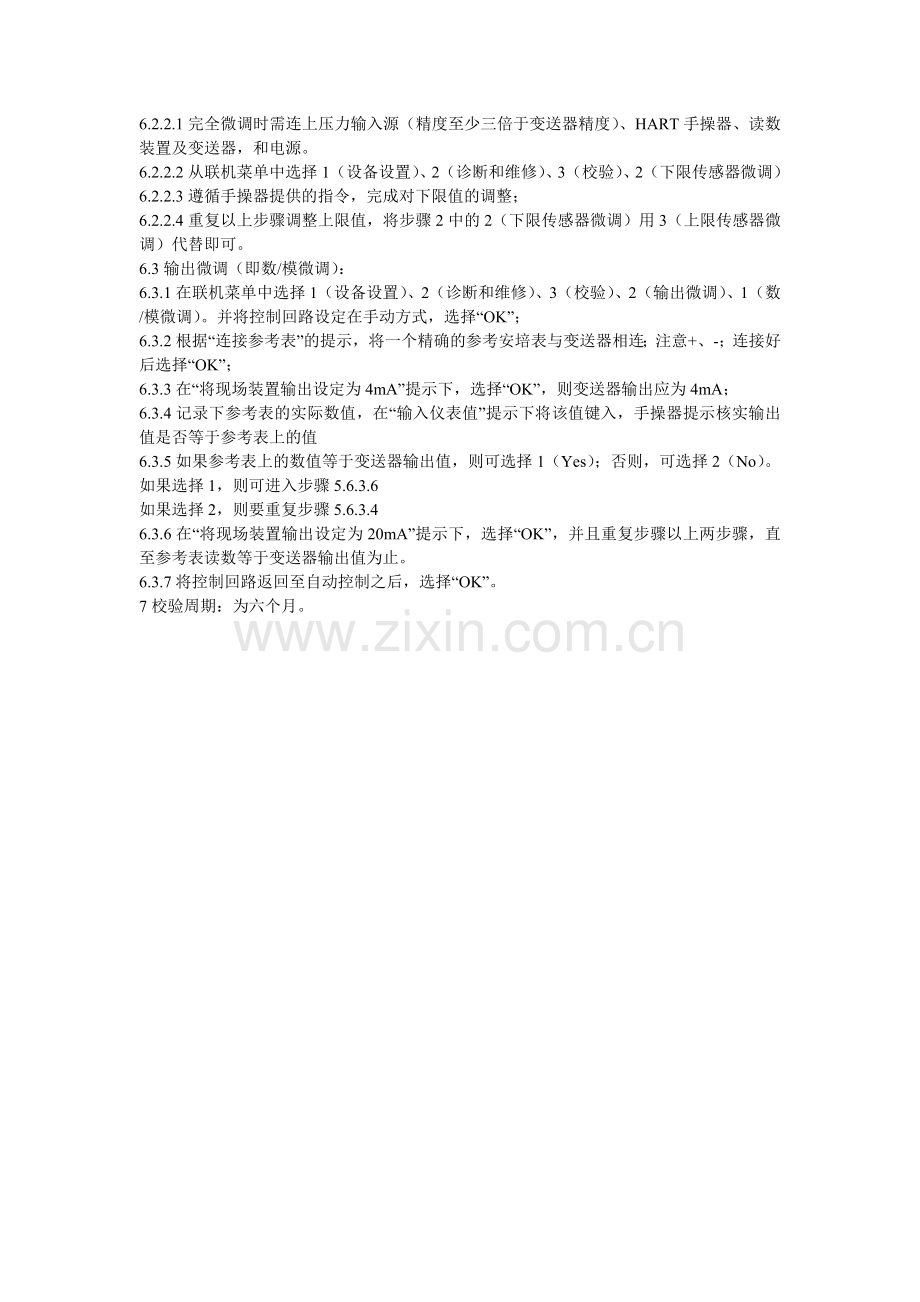

6.2.2.1完全微调时需连上压力输入源（精度至少三倍于变送器精度）、HART手操器、读数装置及变送器，和电源。
6.2.2.2从联机菜单中选择1（设备设置）、2（诊断和维修）、3（校验）、2（下限传感器微调）
6.2.2.3遵循手操器提供的指令，完成对下限值的调整；
6.2.2.4重复以上步骤调整上限值，将步骤2中的2（下限传感器微调）用3（上限传感器微调）代替即可。
6.3输出微调（即数/模微调）：
6.3.1在联机菜单中选择1（设备设置）、2（诊断和维修）、3（校验）、2（输出微调）、1（数/模微调）。并将控制回路设定在手动方式，选择“OK”；
6.3.2根据“连接参考表”的提示，将一个精确的参考安培表与变送器相连；注意+、-；连接好后选择“OK”；
6.3.3在“将现场装置输出设定为4mA”提示下，选择“OK”，则变送器输出应为4mA；
6.3.4记录下参考表的实际数值，在“输入仪表值”提示下将该值键入，手操器提示核实输出值是否等于参考表上的值
6.3.5如果参考表上的数值等于变送器输出值，则可选择1（Yes）；否则，可选择2（No）。
如果选择1，则可进入步骤5.6.3.6
如果选择2，则要重复步骤5.6.3.4
6.3.6在“将现场装置输出设定为20mA”提示下，选择“OK”，并且重复步骤以上两步骤，直至参考表读数等于变送器输出值为止。
6.3.7将控制回路返回至自动控制之后，选择“OK”。
7校验周期：为六个月。
