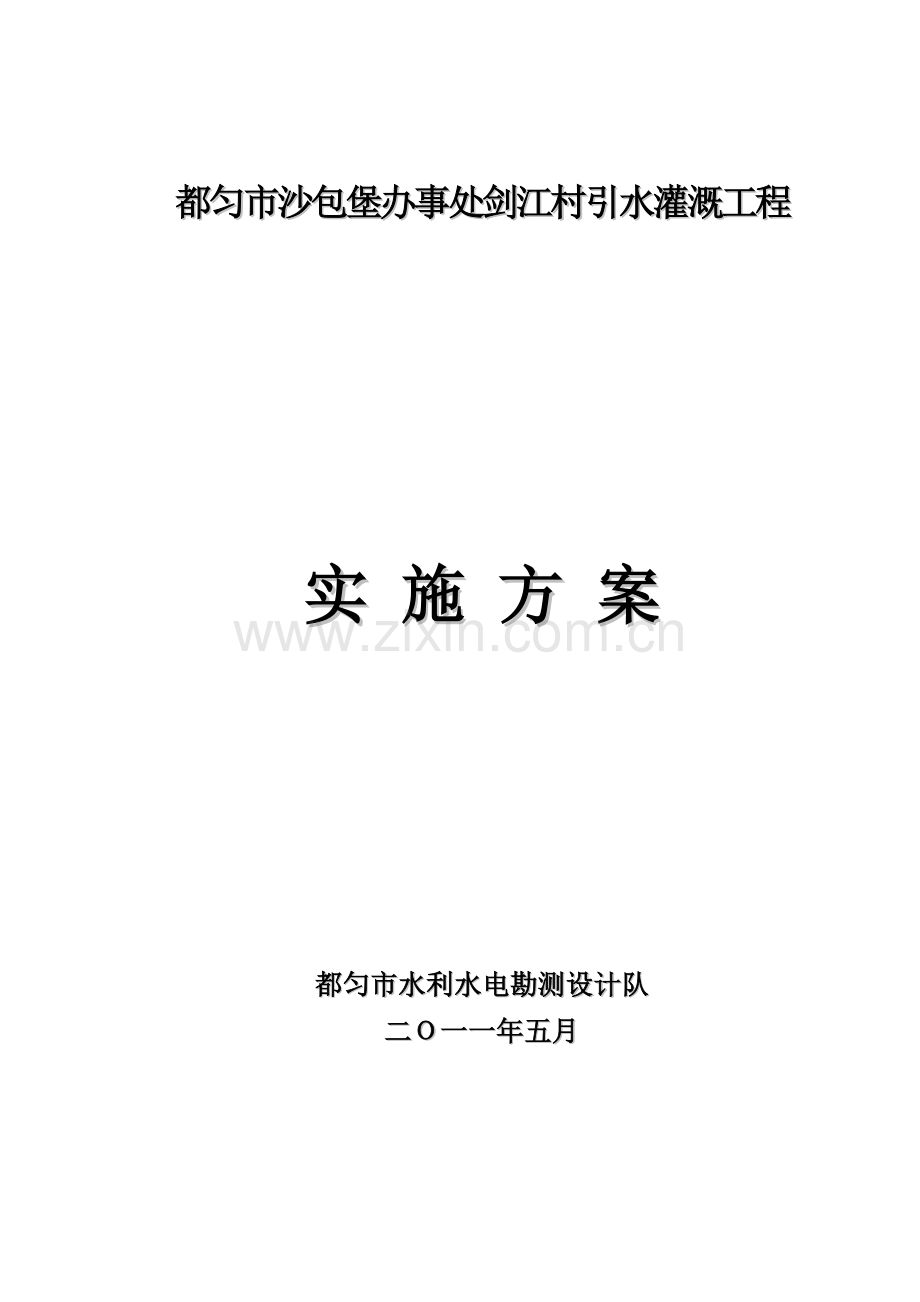

都匀市沙包堡办事处剑江村引水灌溉工程

实 施 方 案

都匀市水利水电勘测设计队
二Ｏ一一年五月
14

都匀市沙包堡办事处剑江村
引水灌溉工程实施方案

1、地理位置
都匀市2011年沙包堡办事处剑江村引水灌溉工程位于都匀市沙包堡办事处剑江村境内，工程所在剑江村距市区6.5公里。工程所在流域属长江流域沅水水系剑江河右岸支流木表河。
剑江村位于沙包堡办事处西部，地处山区河谷地带，木表河至西北向东流过，是该村的农业种植的灌溉水源。
2、项目建设的必要性
沙包堡办事处剑江村位于木表河下游河谷地带，灌溉水源为木表河水及出漏地表的泉水。剑江村旅游资源丰富，今年修建连接夏蓉高速东西出口干道过程中，大部分水田被征用，当地群众剩余农田灌溉用水困难。修建沙包堡办事处剑江村灌溉工程，尽快解决当地群众农田灌溉用水问题迫在眉睫，十分必要。
3、工程任务及规模
本工程计划解决650亩农田灌溉问题，其中剑江村七八组400亩，茶园村木表250亩,旱地1500亩。
4、工程建设条件
（1）水文气象条件
工程区无长期系列实测气象资料。据都匀市气象局资料，都匀市境内多年平均气温15.9℃，极端最高气温36.3℃，极端最低气温-6.9℃，多年平均日照1158.6小时，多年平均降雨量1475mm。降雨量年内分配不均，4～9月占全年的75%，主要的自然灾害有旱灾、倒春寒、暴雨等。
（2）水源条件
工程区地处木表河下游河谷地带，木表河自西北向东从工程区经过，地表水丰富。经采用1：1万地形图测算，木表河流域面积7.8Km2。
（3）建筑材料条件
①砂、石料
工程所在地附近有灰岩、石灰岩，为中厚层，整体性好，石料可在附近开采或到附近的砂石料场购买。
②木 材
项目区有茂密松林、杉林、板材、圆木可就地购买使用。
③钢材、水泥、管材
钢材由市物资部门供给，水泥从都匀市水泥厂购买，管材可从市场或厂家购进。
（4）交通条件
乡村公路通达从工程区通过，交通条件一般，须要二次倒运。
5、工程设计
(1)总体布置
根据项目区实际地形，结合水源条件，设计渠道引水灌溉稻田530亩，旱地1500亩，农户自行提水灌溉稻田120亩。
（2）灌溉定额及用水量计算
①渠道灌区
该片区渠道设计灌溉650亩，现行的渠道毛灌溉定额为0.8~1.0m3/s灌溉10000亩稻田，茶园村的木表、剑江村上下水井湾水源条件较差，本工程稻田毛灌溉定额取1.0m3/s灌溉10000亩的，引水流量为0.065m3/s，旱地1500亩，贵州旱地毛灌溉35m3/亩，灌溉时间为5-9月，每天灌溉时按16小时计算，引水流量0.008 m3/s，本工程灌溉主渠设计引水流量0.073 m3/s。
②提水灌区
提水泵站提水量是有灌区最大用水量确定，根据水稻生长需要，其打田期用水量最大，都匀地区水稻打田期灌溉毛定额110 m3/亩。根据水稻生长期要求，泡水打田期按16天计算，农户自行抽水时间按8小时，需渠道引水流量大于0.03 m3/s，可见主渠道引水流量 0.065m3/s，满足农户自行提水需求。
本工程不设泵站，剑江村七八组村民用抽水机从渠道中提水灌溉。
（2）主要建（构）筑物设计
经现场查勘，本工程需新建水源拦河坝1座，引水渠道7.8Km。
①取水工程设计：根据工程取水需要，设计新建拦河坝1座，其中渠道引水拦河坝1座，长50m，坝顶高程828.20m；根据工程经验，设计拦河坝底宽2.5m，坝顶宽1.2m。拦河坝基础及坝身均采用M7.5浆砌石砌筑，M10水泥砂浆砌体抹面，上游C15砼防渗层，厚0.2m。
②引水渠道设计：渠道全长7800m,其中0+000～1+500m,设计引水流量0.075m3/s ，设计渠底坡降i=1/1000，经水力计算设计渠道断面尺寸B*H=0.65*0.65m(安全超高0.05m)。渠墙采用C15砼，厚0.15m；渠底为C15砼浇筑，厚0.15m。1+500～7+800m，设计引水流量0.04m3/s设计渠底坡降i=1/1000经水力计算设计渠道断面尺寸B*H=0.4*0.4m(安全超高0.05m)。渠墙采用C15砼，厚0.12m；渠底为C15砼浇筑，厚0.15m。
③渡槽设计：在冲沟与渠道相交处，设置3个渡槽，避免山洪冲毁渠道。
④取水口设计：根据当地取水习惯，设置78个取水口，根据用水量每个取水口预埋DN150-250PE管，出口用0.15m*0.15m～0.25m* 0.25m的C15砼渠道引流,避免水流冲刷道基础
⑤暗渠设计： 在6+800m～6+900m处渠道挖深超2.5米,地质这黄沙土,为避免渠道被埋,用C20砼预制板掩盖,为避免淤积及清淤,在明槽前设置L*B*H=2m*1m*1m的沉沙池。
6、工程投资概算
（1）概 述
都匀市2010年沙包堡办事处（修建连接夏蓉高速东西出口快速干道征用水田）引水灌溉工程位于都匀市沙包堡办事处剑江村及茶园村境内，工程所在剑江村距市区6.5公里。工程所在流域属长江流域沅水水系剑江河右岸支流木表河。
本工程计划解决剑江、茶园两村650亩农田灌溉问题，其中：渠道引水灌溉稻田530亩，自行提水灌溉稻田120亩，旱地1500亩。
工程主要建设内容：需新建0.65*0.65m引水渠道1500米,0.4*0.4m引水渠道6300米,维修改造50米拦河坝1座。
（2）编制原则及依据
①编制原则
本工程概算编制原则采用中华人民共和国水利部颁发的《关于发布<水利建筑工程预算定额>、<水利建筑工程概算定额>、<水利工程施工机械台时费定额>及<水利工程设计概（估）算编制规定>的通知》（水总[2002]116号文）
②编制依据
1、文件依据
（1）水总[2002]116号文。
（2）国家发展改革委、建设部关于印发《建设工程监理与相关服务收费管理规定》的通知（发改价格[2007]670号）。 （3）国家计委、建设部关于发布《工程勘测设计收费管理规定》的通知（计价格[2002]10号）。
（4）贵州省交通厅、贵州省物价局关于颁发《贵州省（汽车运价规则）实施细则的通知》（黔交财[2002]39号。 （5）设计文件及图纸
（6）价格水平年：2010年第一季度
2、定额依据
采用水利部水总[2002]116号文颁发的《水利建筑工程概算定额》，《水利工程施工机械台时费定额》进行编制。 三、投资概算编制
（一）基础单价
（1）人工预算单价：本工程建筑工程人工单价根据水总[2002]116号文标准划分计算，本工程属引水工程，工长6.01元/工时，高级工5.55元/工时，中级工4.93元/工时，初级工2.71元/工时。 （2）材料预算价格:材料预算价格按都匀市市场采购价并计入运杂费，采保等费。
（3）施工用电、风、水价格:
施工用电:0.55元/kw.h
施工用风:0.11元/m3
施工用水:0.64元/m3
（4）砂石料预算价格:本工程砂石料在附近砂石料场购买，料场运距15KM，预算价格为：块石101.71元m3，碎石103.72元/m3，砂105.74元/m3。
（5）火工材料预算价格：根据国家发展和改革委员会发布的《国家发展改革委关于调整民用爆破器材出厂价格的通知》发改价格[2008]2079号）计算火工材料原价，并考虑运杂、采购及保管等费用。炸药10096.29元/t,雷管24188.79元/万发,导电线2421.75元/万m。
（6）进入工程单价的主要材料价格：水泥300元/t，钢筋3000元/t，汽油3600元/t，柴油3500元/t。材料预算价格与进入工程单价的价格之差，作为材料价差，计取税金后列入相应部分之后。 （二）费用计算标准
（1）根据水总[2002]116号文规定：其他直接费费率建筑工程为直接费的2%，安装工程为直接费的2.7%，现场经费费率以直接费为计算基础，土方工程为4%，石方工程6%，模板工程6%，砼浇注工程为6%，钻孔灌浆机锚固工程为7%，疏浚工程为5%，其他工程5%，机电、金属结构设备安装工程为人工费45%，间接费费率以直接工程费为计算基础，土方工程为4%，石方工程为6%，模板工程为6%，砼浇注为4%，钻孔灌浆机锚固工程为7%，疏浚工程为5%，其他工程为5%，机电、金属结构设备安装工程为人工费50%，计划利润为7%,三税税金为3.22%。
（2）计入基本预备费费,不计入占地及青苗补偿费。
（三）工程部分独立费用编制
1、建设管理费
（1）项目建设管理费
1）建设单位开办费
2）建设单位经常费
建设单位人员经常费按2人计算，计算期为6个月，工程管理经常费，按建设单位开办费和建设单位人员经常费的35%计列。
2、工程勘测设计费
（1）工程科学研究试验费
按一至四部分建安工作量的0.5%计取，本工程规模小，不计入。 （2）工程勘测设计费
按照国家计委、建设部计价格[2002]10号文件规定计算。
（3）工程投资概算
工程概算总投资180.95万元，其中：建筑工程156.10万元，机电设备及安装工程0.00万元，金属结构设备及安装工程0.00万元，临时工程3.30万元，独立费用12.93万元，基本预备费8.62万元。
工程投资概算表详见工程概算书。

7
