压缩机按结构形式的不同分类如下：
按其原理可分为：
4 c$ z1 w, B/ R　　往复式（活塞式）压缩机、回转式（旋转式）压缩机（涡轮式、水环式、透平）压缩机，轴流式压缩机，喷射式压缩机及螺杆压缩机等各种型式，其中应用最为广泛的是往复式（活塞式）压缩机。 & s( c3 K5 |- {) Z# i0 a, [
活塞式压缩机怎样分类？ & O8 B. t$ Z% V8 m3 P
活塞式压缩机分类的方法很多，名称也各不相同，通常有如下几种分类方法：
# o9 u. }) l$ i: Z（一）按压缩机的气缸位置（气缸中心线）可分为：
3 G9 K) T: T- z+ K) `! M（1）卧式压缩机，气缸均为横卧的（气缸中心线成水平方向）。 - Q( f4 }# L%
（2）立式压缩机气缸均为竖立布置的（直立压缩机）。 2 D) \" d# c# C0 F* x2
（3）角式压缩机，气缸布置成L型、V型、W型和S型(扇型)等不同角度的。 4
（二）按压缩机气缸段数（级数）可分为：
5 `3 _$ i& v! W6 Y（1）单段压缩机（单级）：气体在气缸内进行一次压缩。 ; N9 ~4 D: |' W$ _4
（2）双段压缩机（两级）：气体在气缸内进行两次压缩。
/ b) G* R6 t9 u, A（3）多段压缩机（多级）：气体在气缸内进行多次压缩。 $ a$ T$ M! o J3 s
（三）按气缸的排列方法可分为：
4 y$ f+ D( @- W（1）串联式压缩机：几个气缸依次排列于同一根轴上的多段压缩机，又称单列压缩机。 9 Q3
（2）并列式压缩机：几个气缸平行排列于数根轴上的多级压缩机，又称双列压缩机或多列压缩机。 3 b3 m; n- {: s, e, d1 {
（3）复式压缩机：由串联和并联式共同组成多段压缩机。 Z, u; a& t0 }" r
（4）对称平衡式压缩机：气缸横卧排列在曲轴轴颈互成180度的曲轴两侧，布置成H型，其惯性力基本能平衡。（大型压缩机都朝这方向发展）。
1 [/ W& [; t* m$ ?0 q# [# }（四）按活塞的压缩动作可分为：
; } }- J- E4 t5 S" y（1）单作用压缩机：气体只在活塞的一侧进行压缩又称单动压缩机。
" S4 Q4 c' L; e3 H（2）双作用压缩机：气体在活塞的两侧均能进行压缩又称复动或多动压缩机。 *
（3）多缸单作用压缩机：利用活塞的一面进行压缩，而有多个气缸的压缩机。 "
（4）多缸双作用压缩机：利用活塞的两面进行压缩，而有多个气缸的压缩机。 (
（五）按压缩机的排气终压力可分为：

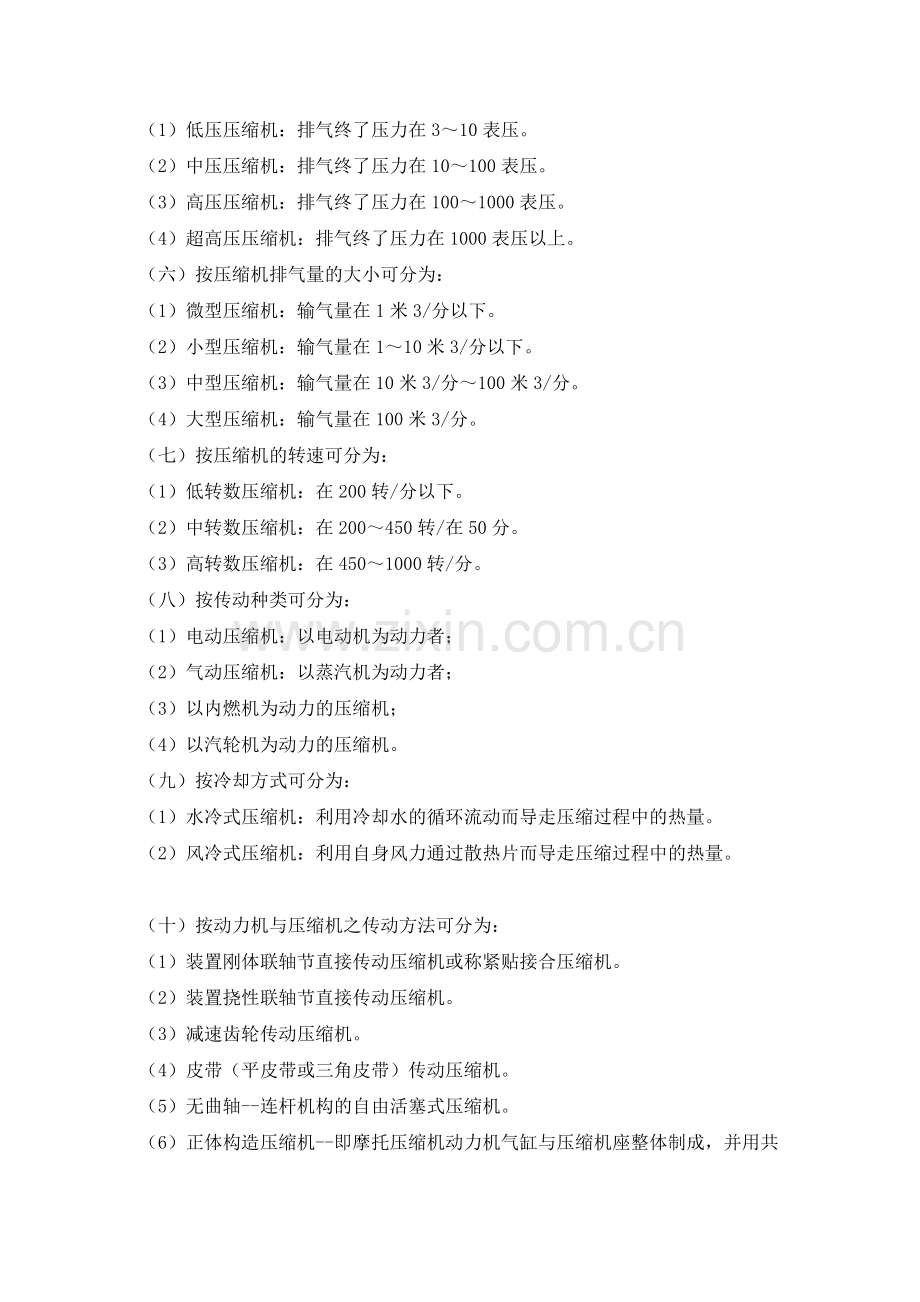

! U" L$ ^+ Y- o8 U' Q2 Z3 t* x（1）低压压缩机：排气终了压力在3～10表压。
! Q; G" ]7 j: D（2）中压压缩机：排气终了压力在10～100表压。 . Z: B- G2 j( k) T- f
（3）高压压缩机：排气终了压力在100～1000表压。 4 j* c( y n4 n5 T0 z2 h
（4）超高压压缩机：排气终了压力在1000表压以上。 6 @$ w9 p% k) L7 L' k
（六）按压缩机排气量的大小可分为：
, {; R8 Z) f) R* G（1）微型压缩机：输气量在1米3/分以下。
) ^$ N% R% |' Y（2）小型压缩机：输气量在1～10米3/分以下。 8 K7 N+ p- a- {9 b5 ~1 j
（3）中型压缩机：输气量在10米3/分～100米3/分。
4 z0 X9 b x# E（4）大型压缩机：输气量在100米3/分。 5 `) m9 y, V& ?' T; w5 |6 A4 Z&
（七）按压缩机的转速可分为： 4 I! a: s6 K; r3 J# W5 h- I
（1）低转数压缩机：在200转/分以下。 4 p6 Z* y" {6 [0 {8 Q
（2）中转数压缩机：在200～450转/在50分。
) M( ]% {+ P0 b$ v5 Z Z（3）高转数压缩机：在450～1000转/分。
& u" s6 r( I: S3 z# b3 }（八）按传动种类可分为：
" y! V2 C# A. ~9 q; G% B( V（1）电动压缩机：以电动机为动力者； : A, t8 u* F8 ^0 |
（2）气动压缩机：以蒸汽机为动力者；
$ P1 j. N- `: E* m: a0 Y（3）以内燃机为动力的压缩机； . r8 ?4 I- v, b, O8 n$ j2 m
（4）以汽轮机为动力的压缩机。
1 M( X) u5 R( n5 S（九）按冷却方式可分为：
% E; G% g! t( g7 T: |（1）水冷式压缩机：利用冷却水的循环流动而导走压缩过程中的热量。
1 u2 {& O0 U8 F6 S（2）风冷式压缩机：利用自身风力通过散热片而导走压缩过程中的热量。 ) U( A9
（十）按动力机与压缩机之传动方法可分为： & d: i/ W) V' Z- i6 L1 p
（1）装置刚体联轴节直接传动压缩机或称紧贴接合压缩机。
% u$ B+ `8 ~. A. @. Y5 U（2）装置挠性联轴节直接传动压缩机。 3 y3 n% m( O& A
（3）减速齿轮传动压缩机。
2 o9 Y- M9 d/ k( Z（4）皮带（平皮带或三角皮带）传动压缩机。 - H' l: ^ s% B
（5）无曲轴--连杆机构的自由活塞式压缩机。
5 ?( O; Z% p% K) E1 M, D9 I* j9 ]（6）正体构造压缩机--即摩托压缩机动力机气缸与压缩机座整体制成，并用共同的曲轴的压缩机。
& y8 B- Q# U6 i5 I, n- I f此外，压缩机还有固定式和移动式之分，及有十字头无十字头之分。: M& y: l* y0 V2 h! e! W% S1 G0 G; p: x5 d( l2 J3 B% o1 z
制冷压缩机分类概述
压缩机为制冷系统中的核心设备，只有通过它将电能转换为机械功，把低温低压气态制冷剂压缩为高温高压气体，才能保证制冷的循环进行。8 U$ f* _, ]) [7
一. 容积式：靠改变工作腔的容积，将周期性吸入的定量气体压缩。
# h$ ?4 U4 n1 f- K' @1. 往复活塞式：靠活塞的往复运动来改变汽缸的工作容积。6 V4 n) l4 T4 o2 _
依外部构造分为：+ C+ L. \ X7 K h S
① 全封闭：制冷量小于60KW，多用于空调机和小型制冷设备中。0 _2 f$ H# w
驱动电机和运动部件封闭在同一空间里，结构紧凑，密封性好，躁声低。但功率较小，不易维修。* v+ Y" l2 U! @: W. j- B8 N
常见品牌：法美巴西TECUMSEH泰康，法MANEUROP美优乐，美COPELAND谷轮﹑BRISTOL布里斯托，丹麦DANFOSS丹佛斯，意大利EMBRACO恩布拉克﹑ELECTRLUX伊莱克斯，日本HITACHI日立﹑NATIONAL**﹑TOSHIBA东芝﹑SANYO三洋，MATSUSHITA三菱﹑DAKIN大金，韩LG，中国春兰等。
+ d# u+ o8 Y+ o② 半封闭：制冷量60～600KW，可用于各种空调﹑制冷设备中。, a% e0 n+
由曲轴箱机体与电机外壳共同构成密闭的空间，工作稳定寿命长，制冷能力较大，可用于多种工况，可维修，但躁声稍高。分为单级压缩型（常规型，碟阀型，卸载型，连通型）和双级压缩型。
: G q: M f! H0 i/ e! \常见品牌：美德COPELAND谷轮，德BITZER比泽尔﹑BOCK博克﹑GRASSO格拉索，意大利FRASCOLD富士豪﹑REFCOMP莱富康﹑DORIN多菱，日本MATSUSHITA三菱﹑HITACHI日立﹑SANYO三洋，中国泰州雪梅﹑大连冰山﹑南京五洲等。! w0 y7
③ 开启式2 W/ I: @, l0 l0 N3 r& x3 ~
压缩机和电机分别为两个设备于外部连接，结构复杂笨重，工作不稳定，已近于淘汰。6 B% D" z' u3 E% x7 \3 ?
2. 回转式：靠回转体的旋转运动来改变汽缸的工作容积。
! ~1 Q* Q! B, d3 l) A依内部构造分类：8 q% w) [4 F, H. r9 |5 o
① 滚动转子式：制冷量8～12KW，多用于小型空调机和制冷设备中。0 X. }; ~( Y'
为全封闭式，结构紧凑，密封性好，躁声低。但功率较小，不易维修。
( e0 I+ b$ T) K+ g* y t5 g, }常见品牌：日本MATSUSHITA三菱﹑HITACHI日立﹑NATIONAL**﹑SANYO三洋﹑TOSHIBA东芝，中国庆安﹑黄石东贝等。
: B; b7 t+ x% W' d: }! m② 涡旋式：制冷量8～150KW，可用于各种空调﹑制冷设备中。
4 c7 O- K; M! t3 o* Z9 D 为全封闭式，结构简单紧凑，工作性能高，密封性好，躁声低，为今后主导机型。9 G1 i0 l" f9 P j" K2 Z
常见品牌：美德COPELAND谷轮，法MANEUROP美优乐，日本HITACHI日立﹑NATIONAL**﹑DAKIN大金﹑SANYO三洋，中国春兰等。% J% ?: }; q% T7 F {; p#
③ 螺杆式：制冷量100～1200KW，可用于大中型空调﹑制冷设备中。
6 A; ^$ M9 G& p 为半封闭式，结构紧凑，工作性能高，制冷能力大并可进行无级调节，但润滑油系统较复杂，躁声较高。分为单，双螺杆型。, p, {9 O* R# x2 }. U1 u
常见品牌：德BITZER比泽尔﹑GRASSO格拉索，意大利FRASCOLD富士豪﹑REFCOMP莱富康﹑DORIN多菱，日本HITACHI日立﹑DAKIN大金﹑MITSUBISHI三菱重工﹑KOBELCO神钢﹑MYCOM，韩国CENTURY，国外 FRICK，HOWDEN，台湾复盛﹑汉钟，中国重庆嘉陵﹑大连冰山等。
4 c e' ]" U+ W9 v; L1 L% P二. 离心式：靠离心力的作用，连续将吸入的气体压缩。
! f7 F6 v) a- v% U8 w) B 制冷量最大可达30000KW，用于大型空调﹑制冷设备中。
3 s, V/ I+ v Z- x 工作稳定，性能高寿命长，制冷能力大，可进行无级调节。: w0 s1 H- J2 E R
常见品牌：美TRANE特灵﹑CARRIER开利﹑YORK约克和MCQUAY麦克维尔，日本MITSUBISHI三菱重工﹑HITACHI日立和EBARA，瑞士SULZER，韩国和中国厂家等。.
