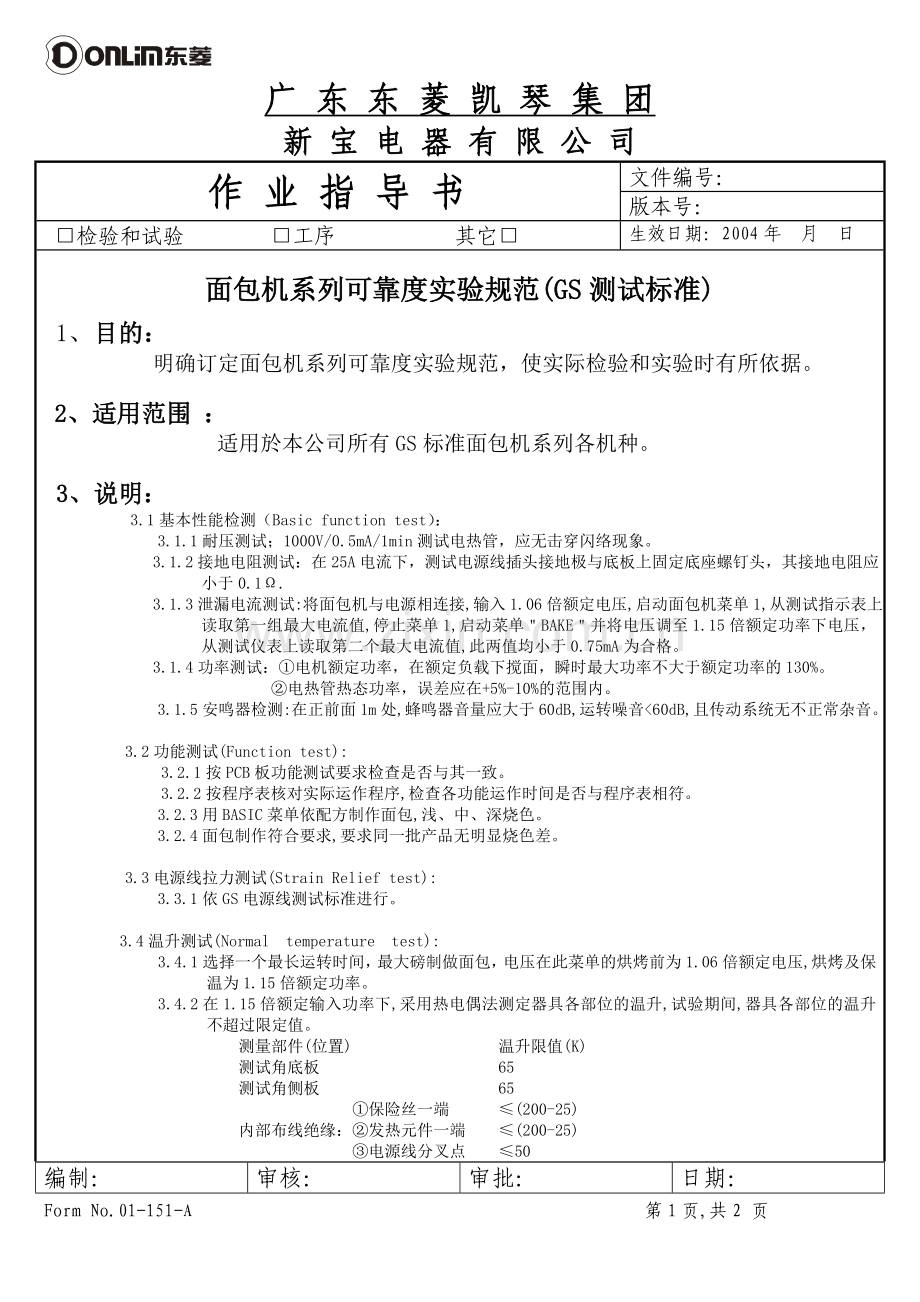

面包机标准GS.doc

广 东 东 菱 凯 琴 集 团
新 宝 电 器 有 限 公 司
作 业 指 导 书
文件编号：
版本号：
□检验和试验 □工序 其它□
生效日期：2004年 月 日

面包机系列可靠度实验规范(GS测试标准)

1、 目的：
明确订定面包机系列可靠度实验规范，使实际检验和实验时有所依据。

2、适用范围 ：
适用於本公司所有GS标准面包机系列各机种。

3、说明：
3.1基本性能检测（Basic function test）：
3.1.1耐压测试；1000V/0.5mA/1min测试电热管，应无击穿闪络现象。
3.1.2接地电阻测试：在25A电流下，测试电源线插头接地极与底板上固定底座螺钉头，其接地电阻应小于0.1Ω.
3.1.3泄漏电流测试:将面包机与电源相连接,输入1.06倍额定电压,启动面包机菜单1,从测试指示表上读取第一组最大电流值,停止菜单1,启动菜单＂BAKE＂并将电压调至1.15倍额定功率下电压，从测试仪表上读取第二个最大电流值,此两值均小于0.75mA为合格。
3.1.4功率测试：①电机额定功率，在额定负载下搅面，瞬时最大功率不大于额定功率的130%。
②电热管热态功率，误差应在+5%-10%的范围内。
3.1.5安鸣器检测:在正前面1m处,蜂鸣器音量应大于60dB,运转噪音<60dB,且传动系统无不正常杂音。

3.2功能测试(Function test):
3.2.1按PCB板功能测试要求检查是否与其一致。
3.2.2按程序表核对实际运作程序,检查各功能运作时间是否与程序表相符。
3.2.3用BASIC菜单依配方制作面包,浅、中、深烧色。
3.2.4面包制作符合要求,要求同一批产品无明显烧色差。

3.3电源线拉力测试(Strain Relief test):
3.3.1依GS电源线测试标准进行。

3.4温升测试(Normal temperature test):
3.4.1选择一个最长运转时间，最大磅制做面包，电压在此菜单的烘烤前为1.06倍额定电压,烘烤及保温为1.15倍额定功率。
3.4.2在1.15倍额定输入功率下,采用热电偶法测定器具各部位的温升,试验期间,器具各部位的温升不超过限定值。
测量部件(位置) 温升限值(K)
测试角底板 65
测试角侧板 65
①保险丝一端 ≤(200-25)
内部布线绝缘：②发热元件一端 ≤(200-25)
③电源线分叉点 ≤50
编制：
审核：
审批：
日期：
Form No.01-151-A 第1页,共2 页

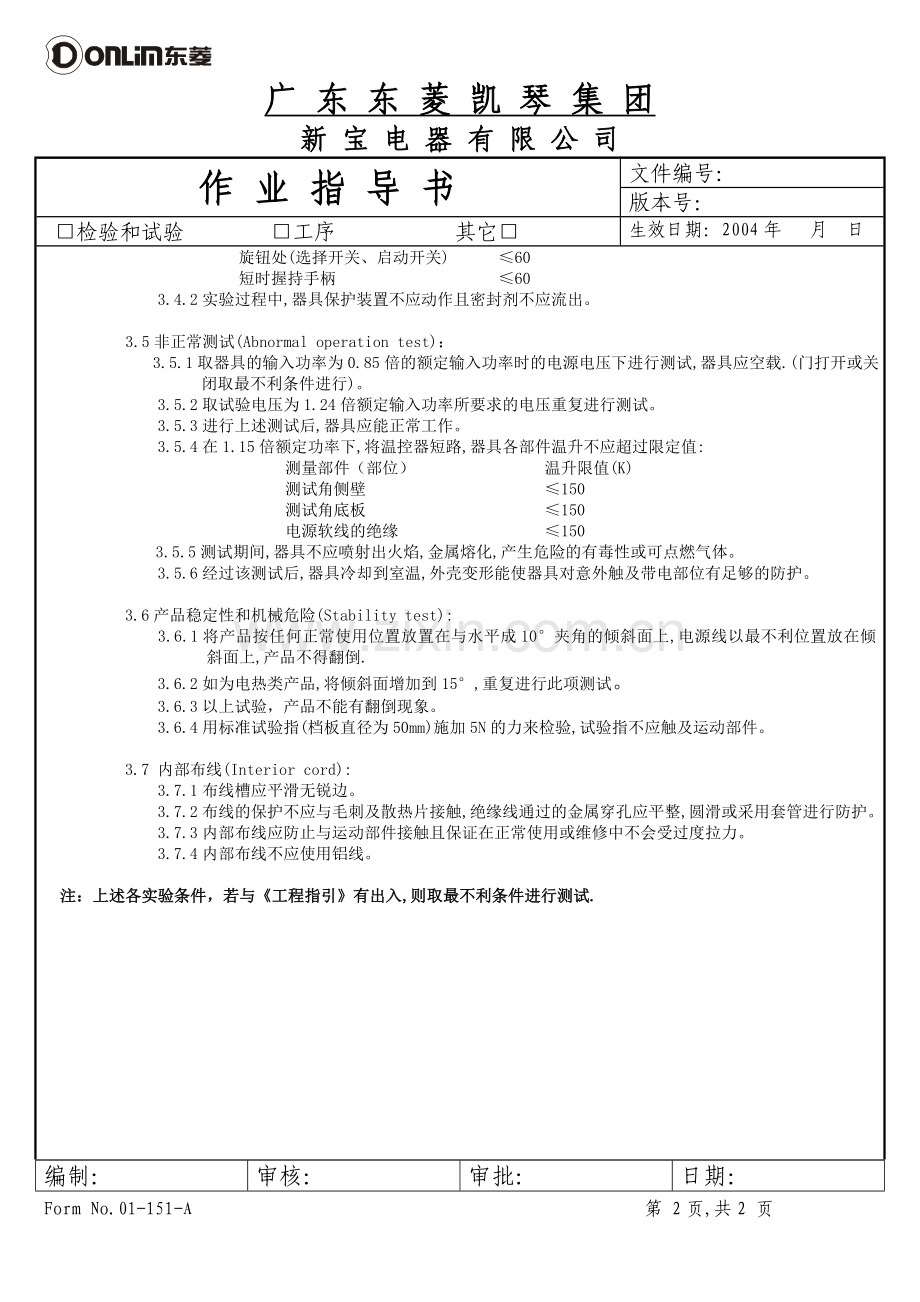

广 东 东 菱 凯 琴 集 团
新 宝 电 器 有 限 公 司
作 业 指 导 书
文件编号：
版本号：
□检验和试验 □工序 其它□
生效日期：2004年 月 日
旋钮处(选择开关、启动开关) ≤60
短时握持手柄 ≤60
3.4.2实验过程中,器具保护装置不应动作且密封剂不应流出。

3.5非正常测试(Abnormal operation test)：
3.5.1取器具的输入功率为0.85倍的额定输入功率时的电源电压下进行测试,器具应空载.(门打开或关闭取最不利条件进行)。
3.5.2取试验电压为1.24倍额定输入功率所要求的电压重复进行测试。
3.5.3进行上述测试后,器具应能正常工作。
3.5.4在1.15倍额定功率下,将温控器短路,器具各部件温升不应超过限定值:
测量部件（部位） 温升限值(K)
测试角侧壁 ≤150
测试角底板 ≤150
电源软线的绝缘 ≤150
3.5.5测试期间,器具不应喷射出火焰,金属熔化,产生危险的有毒性或可点燃气体。
3.5.6经过该测试后,器具冷却到室温,外壳变形能使器具对意外触及带电部位有足够的防护。

3.6产品稳定性和机械危险(Stability test):
3.6.1将产品按任何正常使用位置放置在与水平成10°夹角的倾斜面上,电源线以最不利位置放在倾斜面上,产品不得翻倒.
3.6.2如为电热类产品,将倾斜面增加到15°,重复进行此项测试。
3.6.3以上试验，产品不能有翻倒现象。
3.6.4用标准试验指(档板直径为50mm)施加5N的力来检验,试验指不应触及运动部件。

3.7 内部布线(Interior cord):
3.7.1布线槽应平滑无锐边。
3.7.2布线的保护不应与毛刺及散热片接触,绝缘线通过的金属穿孔应平整,圆滑或采用套管进行防护。
3.7.3内部布线应防止与运动部件接触且保证在正常使用或维修中不会受过度拉力。
3.7.4内部布线不应使用铝线。

注：上述各实验条件，若与《工程指引》有出入,则取最不利条件进行测试.
