GSJB-5型搅拌机是一种灌浆料搅拌机，适用工程施工上各种浆料拌和及灌浆。

一、 特点
1、 GSJB-5型搅拌机是集搅拌、灌浆于一体的搅拌机。
2、 GSJB-5型搅拌机滤网采用分体式设计，方便拆卸、清理，克服以往搅拌机清理不便，易堵料的弊病。
3、GSJB-5型搅拌机搅拌方式为立式强制式搅拌，搅拌时在搅拌筒内产生复杂的涡流，使浆料在短期内搅拌充分均匀。
4、GSJB-5型搅拌机出料采用高速离心泵，出料快速简单，不易堵料。
5、GSJB-5型搅拌机结构紧凑，移动方便。重量轻、体积小，运输及使用方便快捷，更适应现代施工的需要。

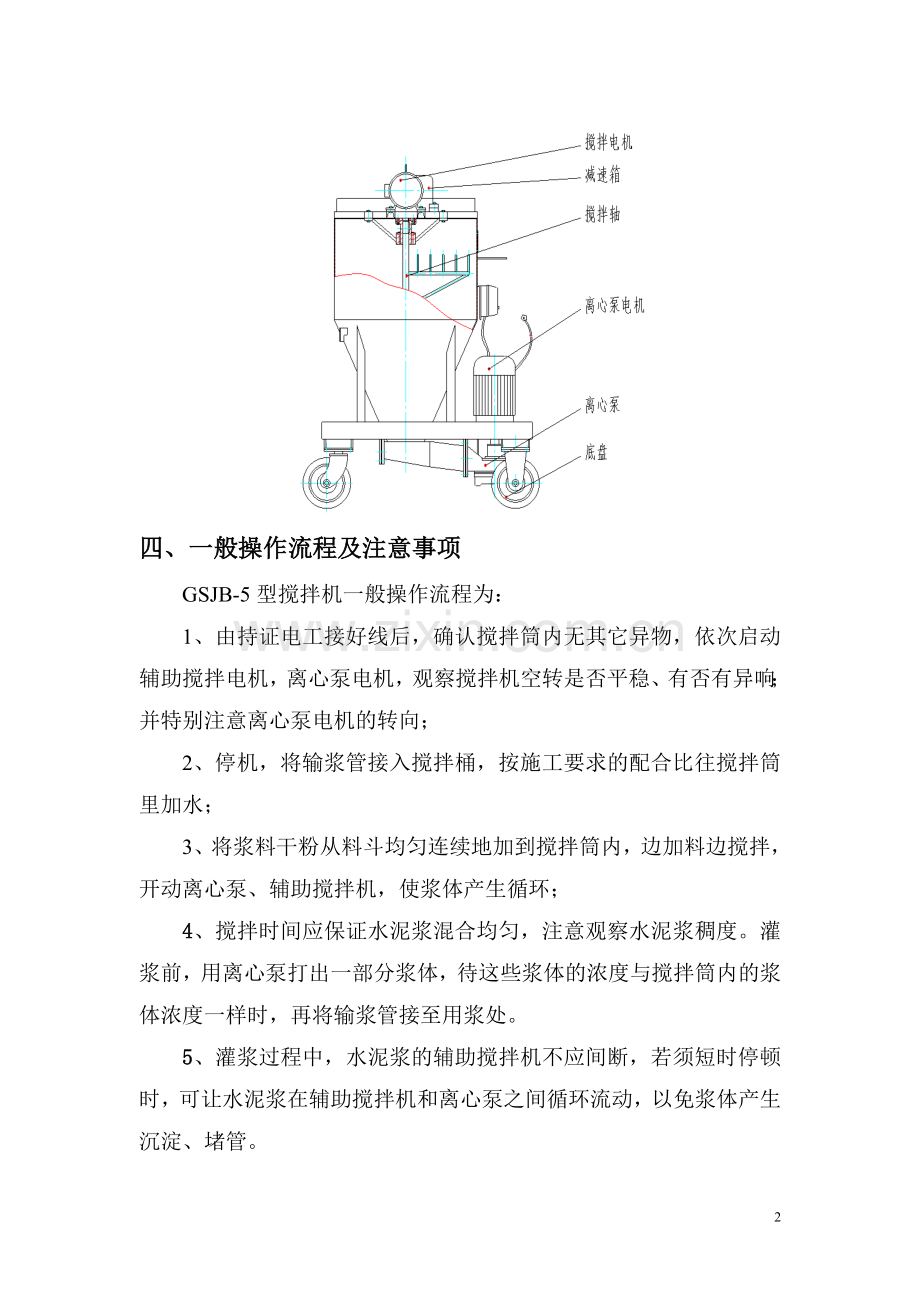

二、 构造
GSJB-5型搅拌机由搅拌电机、减速箱、搅拌筒、离心泵、离心泵电机、底盘等组成。

四、一般操作流程及注意事项
GSJB-5型搅拌机一般操作流程为：
1、由持证电工接好线后，确认搅拌筒内无其它异物，依次启动辅助搅拌电机，离心泵电机，观察搅拌机空转是否平稳、有否有异响；并特别注意离心泵电机的转向；
2、停机，将输浆管接入搅拌桶，按施工要求的配合比往搅拌筒里加水；
3、将浆料干粉从料斗均匀连续地加到搅拌筒内，边加料边搅拌，开动离心泵、辅助搅拌机，使浆体产生循环；
4、搅拌时间应保证水泥浆混合均匀，注意观察水泥浆稠度。灌浆前，用离心泵打出一部分浆体，待这些浆体的浓度与搅拌筒内的浆体浓度一样时，再将输浆管接至用浆处。
5、灌浆过程中，水泥浆的辅助搅拌机不应间断，若须短时停顿时，可让水泥浆在辅助搅拌机和离心泵之间循环流动，以免浆体产生沉淀、堵管。

6、灌浆完成后，须随即清洗输浆管、搅拌机、离心泵、阀门以及粘有水泥浆的部位；特别注意要从离心泵头上的水接头输入清水将离心泵与电机的连接部位清洗干净。
7、搅拌机工作时，严禁将肢体或其它硬物放入搅拌筒内 。
8、使用本搅拌机时，还应遵守一般电器操作的有关规范。
五、 技术性能
GSJB-5型的搅拌机主要技术参数

1
额定搅拌容量
升
500
2
搅拌速度
主搅拌
r/min
1440
辅助搅拌
r/min
144
3
搅拌电机功率
kW
4
4
离心泵电机功率
kW
7.5
5
电机工作电压
V
380
6
搅拌机外形尺寸
mm
1407X 1270X2031
7
搅拌机质量
kg
580

3
