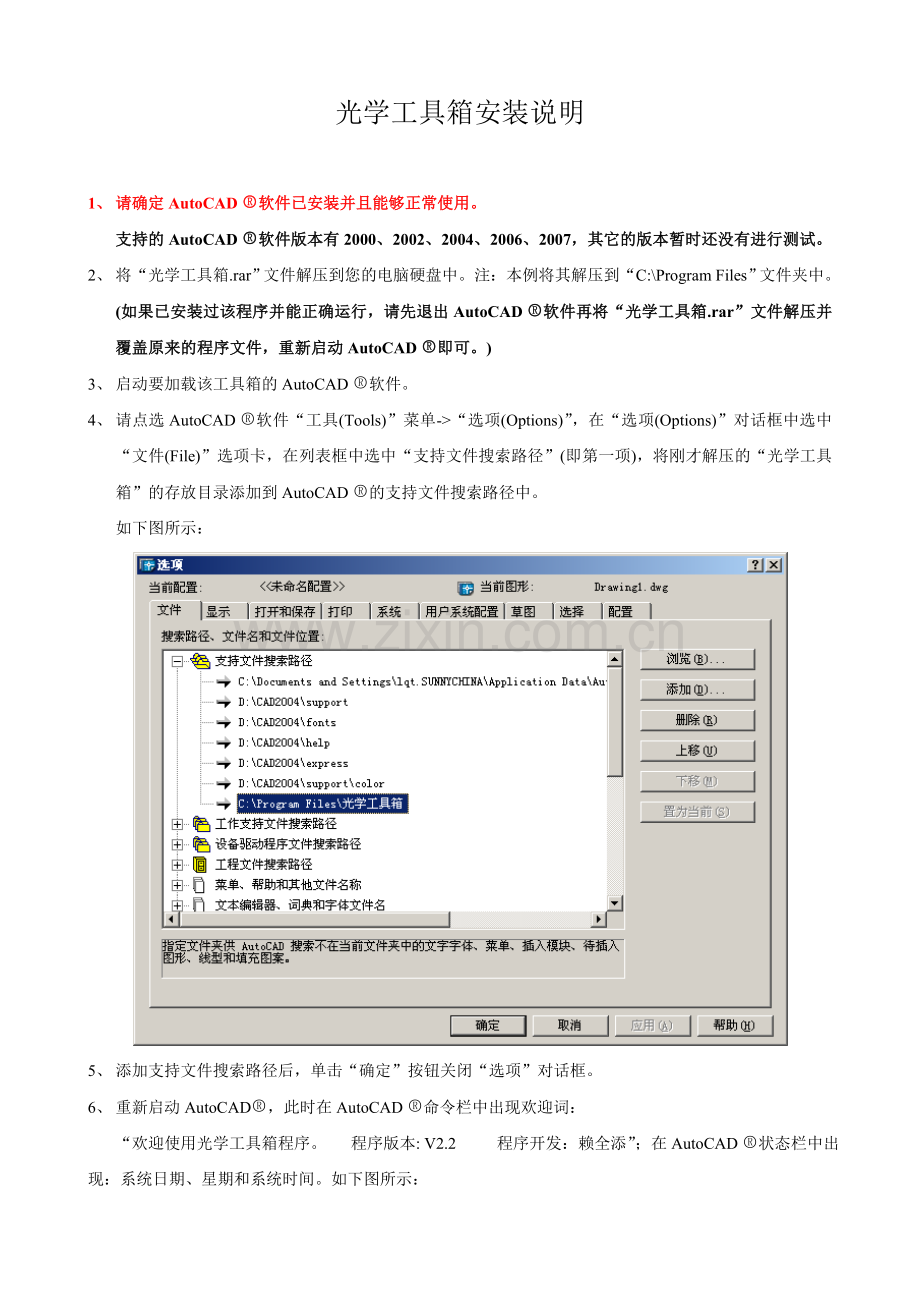

光学工具箱安装说明

1、 请确定AutoCAD软件已安装并且能够正常使用。
支持的AutoCAD软件版本有2000、2002、2004、2006、2007，其它的版本暂时还没有进行测试。
2、 将“光学工具箱.rar”文件解压到您的电脑硬盘中。注：本例将其解压到“C:\Program Files”文件夹中。(如果已安装过该程序并能正确运行，请先退出AutoCAD软件再将“光学工具箱.rar”文件解压并覆盖原来的程序文件，重新启动AutoCAD即可。)
3、 启动要加载该工具箱的AutoCAD软件。
4、 请点选AutoCAD软件“工具(Tools)”菜单->“选项(Options)”，在“选项(Options)”对话框中选中“文件(File)”选项卡，在列表框中选中“支持文件搜索路径”(即第一项)，将刚才解压的“光学工具箱”的存放目录添加到AutoCAD的支持文件搜索路径中。
如下图所示：

5、 添加支持文件搜索路径后，单击“确定”按钮关闭“选项”对话框。

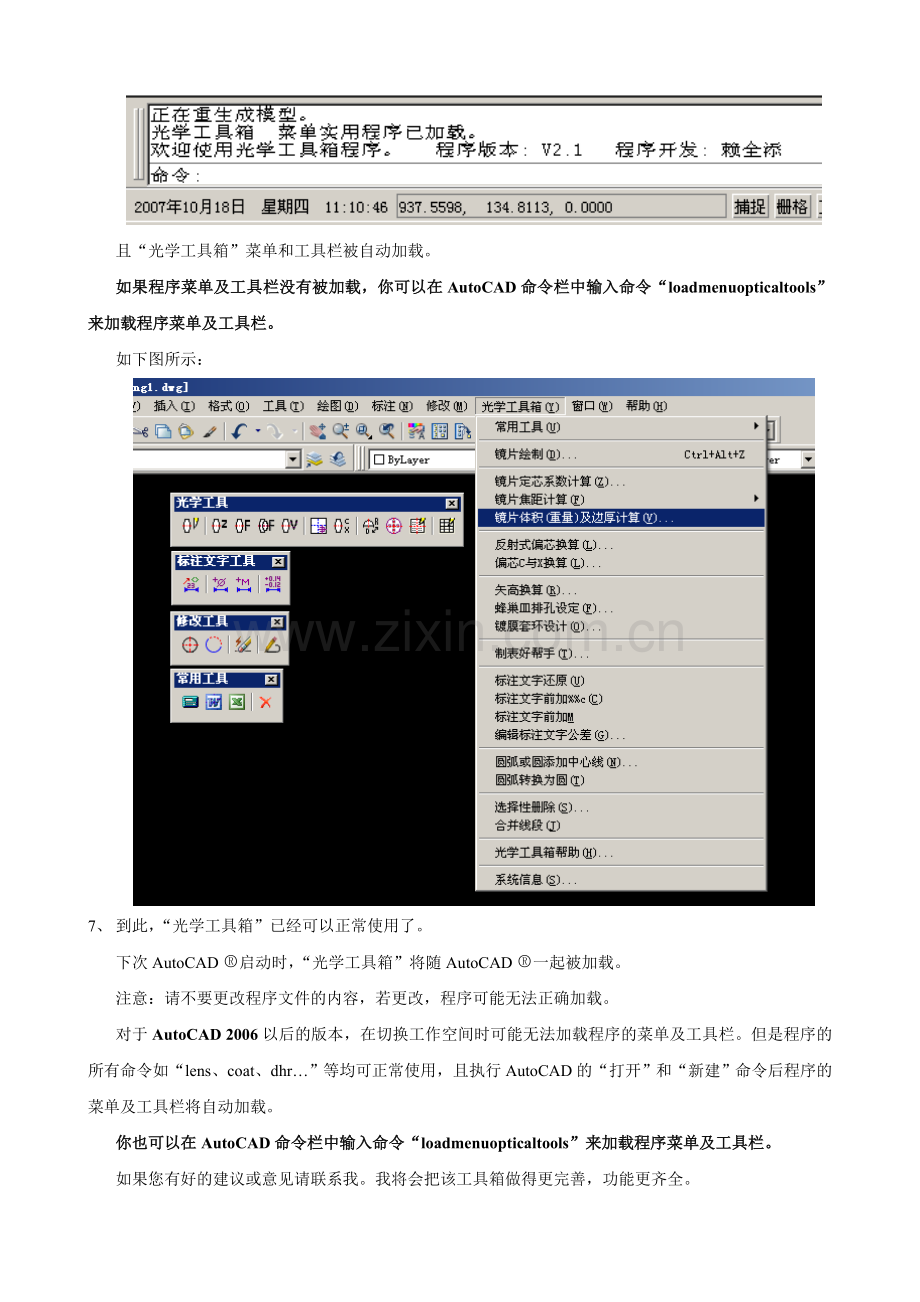

6、 重新启动AutoCAD，此时在AutoCAD命令栏中出现欢迎词：
“欢迎使用光学工具箱程序。 程序版本: V2.2 程序开发：赖全添”；在AutoCAD状态栏中出现：系统日期、星期和系统时间。如下图所示：

且“光学工具箱”菜单和工具栏被自动加载。
如果程序菜单及工具栏没有被加载，你可以在AutoCAD命令栏中输入命令“loadmenuopticaltools”来加载程序菜单及工具栏。
如下图所示：

7、 到此，“光学工具箱”已经可以正常使用了。
下次AutoCAD启动时，“光学工具箱”将随AutoCAD一起被加载。
注意：请不要更改程序文件的内容，若更改，程序可能无法正确加载。
对于AutoCAD 2006以后的版本，在切换工作空间时可能无法加载程序的菜单及工具栏。但是程序的所有命令如“lens、coat、dhr…”等均可正常使用，且执行AutoCAD的“打开”和“新建”命令后程序的菜单及工具栏将自动加载。
你也可以在AutoCAD命令栏中输入命令“loadmenuopticaltools”来加载程序菜单及工具栏。
如果您有好的建议或意见请联系我。我将会把该工具箱做得更完善，功能更齐全。
该工具箱为绿色版，不要使用时请直接删除即可。
删除前请将本文中第4步的设置先删除，然后关闭正在使用中的AutoCAD软件再删除程序文件。
如在安装过程中有不明之处，请直接联系我。
如果您的AutoCAD还装有其它的二次开发程序与该程序造成冲突，请联系我，本人将尽力解决该问题。
姓名：赖全添
电话：[phone]
E-mail：laiquantian@
QQ：251044802

注：为跟踪“光学工具箱”以便升级使用，程序设定了免费注册功能。程序安装完成后请使用命令“register”或程序菜单“光学工具箱”->“免费注册”进行免费注册。
获取注册码请将“计算机名”及“计算机ID”发邮件至 “laiquantian@”。

针对Mechanical程序的安装补充:
1、按AutoCAD安装步骤1~5，然后关闭Mechanical应用程序。
2、浏览到Mechanical安装路径下Support文件夹，打开acad200X.lsp文件(200X为你安装的Mechanical应用程序的版本)，在倒数第二行插入：
(load “opticaltools.fas”)
3、然后保存并关闭acad200X.lsp文件，启动Mechanical即可。
