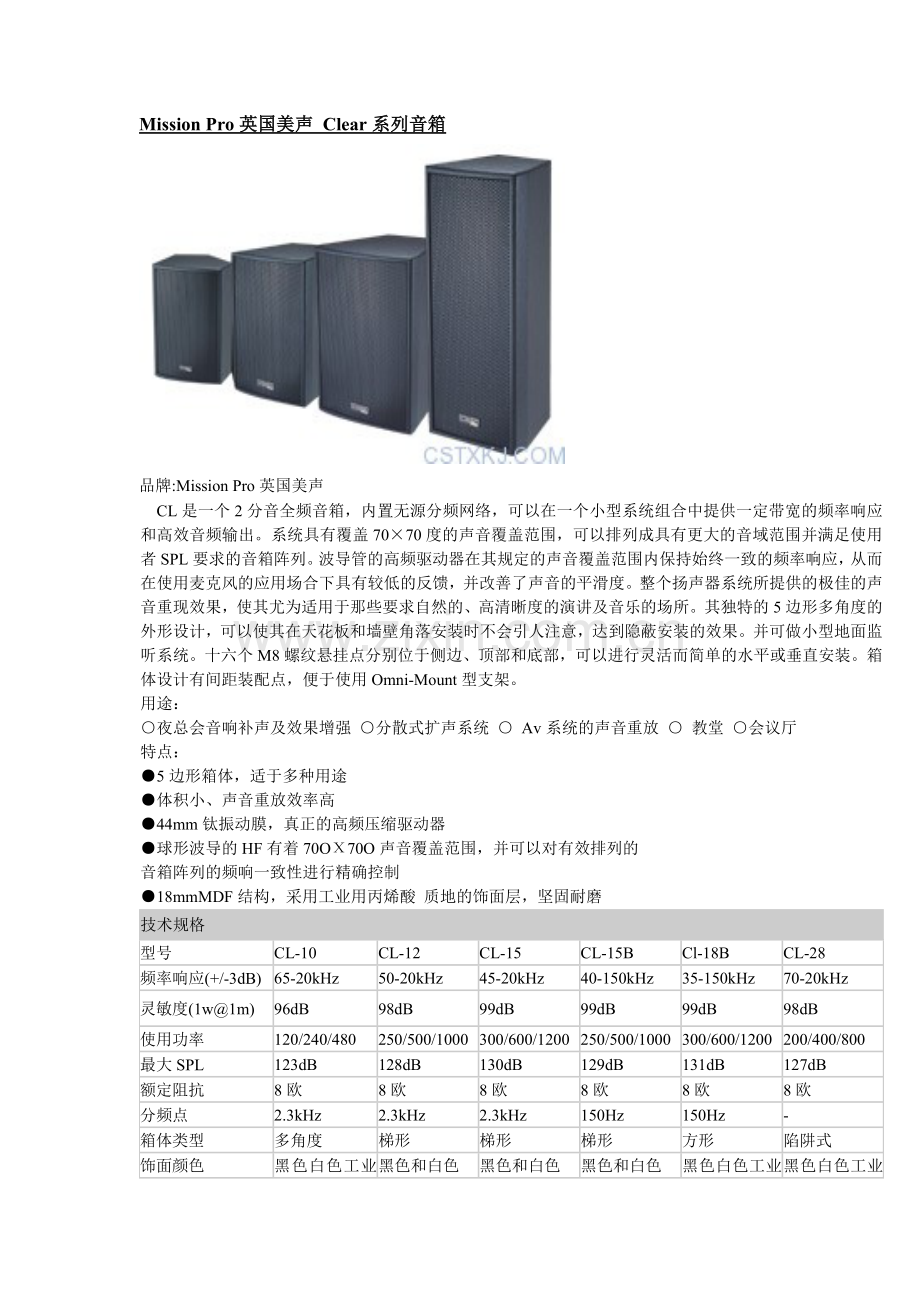

Mission Pro英国美声 Clear系列音箱

品牌:Mission Pro英国美声
　CL是一个2分音全频音箱，内置无源分频网络，可以在一个小型系统组合中提供一定带宽的频率响应和高效音频输出。系统具有覆盖70×70度的声音覆盖范围，可以排列成具有更大的音域范围并满足使用者SPL要求的音箱阵列。波导管的高频驱动器在其规定的声音覆盖范围内保持始终一致的频率响应，从而在使用麦克风的应用场合下具有较低的反馈，并改善了声音的平滑度。整个扬声器系统所提供的极佳的声音重现效果，使其尤为适用于那些要求自然的、高清晰度的演讲及音乐的场所。其独特的5边形多角度的外形设计，可以使其在天花板和墙壁角落安装时不会引人注意，达到隐蔽安装的效果。并可做小型地面监听系统。十六个M8螺纹悬挂点分别位于侧边、顶部和底部，可以进行灵活而简单的水平或垂直安装。箱体设计有间距装配点，便于使用Omni-Mount型支架。
用途：
○夜总会音响补声及效果增强 ○分散式扩声系统 ○ Av系统的声音重放 ○ 教堂 ○会议厅
特点：
●5边形箱体，适于多种用途
●体积小、声音重放效率高
●44mm钛振动膜，真正的高频压缩驱动器
●球形波导的HF有着70OΧ70O声音覆盖范围，并可以对有效排列的
音箱阵列的频响一致性进行精确控制
●18mmMDF结构，采用工业用丙烯酸 质地的饰面层，坚固耐磨
技术规格
型号
CL-10
CL-12
CL-15
CL-15B
Cl-18B
CL-28
频率响应(+/-3dB)
65-20kHz
50-20kHz
45-20kHz
40-150kHz
35-150kHz
70-20kHz
灵敏度(1w@1m)
96dB
98dB
99dB
99dB
99dB
98dB
使用功率
120/240/480
250/500/1000
300/600/1200
250/500/1000
300/600/1200
200/400/800
最大SPL
123dB
128dB
130dB
129dB
131dB
127dB
额定阻抗
8欧
8欧
8欧
8欧
8欧
8欧
分频点
2.3kHz
2.3kHz
2.3kHz
150Hz
150Hz
-
箱体类型
多角度
梯形
梯形
梯形
方形
陷阱式
饰面颜色
黑色白色工业用丙烯酸涂料
黑色和白色
黑色和白色
黑色和白色
黑色白色工业用丙烯酸涂料
黑色白色工业用丙烯酸涂料
装配点及数量
M8X16
M8X16
M8X16
M8X12
M8X12
M8X16
接头
SpeakonTMX2及带防护罩的接线端子
SpeakonTMX2及阻抗带
SpeakonTMX2及阻抗带
SpeakonTMX2及阻抗带
SpeakonTMX2及阻抗带
SpeakonTMX2及阻抗带
尺寸HXWXD(英寸)
20x13.5x13
22.5x15x13
25x18x15.5
25x18x15.5
27.5x21x20
26.5x11.5x11
重量
15.3kgs/33.5lbs
19.5kgs/43lbs
26.8kgs/59lbs
27.8kgs/61lbs
43kgs/95lbs
18.3kgs/40lbs

MISSION PRO功率放大器

●MISSION PRO公司积累了多年的专业功放和电子产品设计和生产经验，M系列功放更是MISSION PRO电子设备中的一颗璀璨明珠。M系列功放设计精巧，音质超群，稳定耐用。特别能满足各种流动演出、夜总会、多功能会议室、音乐酒吧等场合的需要。
　  我们希望的功放的最重要的特色是音质超群而且要经久耐用。只有通过功放才能进行不断的演出，才能一遍又一遍地进行聆听优美的声音。在这点上，MISSION PRO的M系列功放是完全值得信赖的。采用了一流的生产工艺和专业的平衡电流放大设计电路，不仅音质超群，而且性能特别稳定。M功放的各种元器件都是经过精心挑选、采购的，使用最先进的测试设备对该系列功放进行严格的QC验证，保证了M系列功放的一流品质。
　　●M系列功放采用的高效风扇可以达到最佳的散热效果，铜板散热片产生的气流可以大面积散热，这样可以使输出设备在工作时及时散热，以防过热。另外一个特色是采用全新的保护电路在发生故障时可以保护功放又可以保护与其连接的扬声器。过热保护电路可以在功放工作温度过高警告时终止输入信号输入。短路保护可以在电路本身允许高峰值电流时使输出设备在安全模式下工作。M系列功放还有一个特点就是它的“软启动保护”电路，它可以避免在功率忽高忽低时出现“砰砰”噪音声。
　　●M系列功放后面板的有SPEAKONTM 输出接线柱、XLR和1/4英寸TRS均衡输入接线柱，这样功放就有多种应用。用于性能监控的前面板LED指示灯，是电源、保护状态和桥接状态的指示，还有用于通道A和通道B的峰值指示灯。增益控制旋纽在前面板上以方便调整。电源 ON/OFF （开/关）开关也位于前面板上方便使用。

技术参数
型号
M1800
功率：立体声（0.1%THD） 8欧 /4欧/2欧
330W×2，600W×2，900W×2
桥接模式：8欧/4欧
1200W   1800W
输入灵敏度  @4欧 / 不均衡1/4英寸插头  / 均衡XLR
0.775V    10KΩ    20KΩ
电压增益
35db
转换速率：
>30V/U每秒
频道分离度：
76db
信噪比（20Hz-20KHz）
≥100db
失真
小于0.05%
频率响应：（+/-1db）@额定输出4欧/（+/-3db）@额定输出4欧
20HZ-20KHZ，    5HZ-50KHZ
阻尼系数：（8欧，1KHz）
≥300
电路形式
ClassAB
连接器：输入/输出
XLR插座和1/4"插座接线柱和Speakon
保护
电源ON/OFF开关，短路保护，开路保护以及过热保护
控制前面
交流开关和CH.A/CH.B 音量控制
后面显示
立体声/桥接开关、电源、保护、桥接
冷却重量
高转速大型风扇
毛重  / 净重
23kg/21.5kg
尺寸（H×W×D）
133×483×355

型号
M2400
功率：立体声（0.1%THD） 8欧 /4欧/2欧
550W×2，900W×2，1200W×2
桥接模式：8欧/4欧
1800W   2400W
输入灵敏度 @4欧 /不均衡1/4英寸插头 /   均衡XLR
0.775V    10KΩ    20KΩ
电压增益
38db
转换速率：
>40V/U每秒
频道分离度：
78db
信噪比（20Hz-20KHz）
≥100db
失真
小于0.05%
频率响应： （+/-1db）@额定输出4欧  / （+/-3db）@额定输出4欧
20HZ-20KHZ，    5HZ-50KHZ
阻尼系数：（8欧，1KHz）
≥300
电路形式
ClassAB
连接器：输入/输出
XLR插座和1/4"插座接线柱和Speakon
保护
电源ON/OFF开关，短路保护，开路保护以及过热保护
控制前面
交流开关和CH.A/CH.B 音量控制
后面显示
立体声/桥接开关、电源、保护、桥接
冷却重量
高转速
毛重  / 净重
25kg/23.5kg
尺寸（H×W×D）
133×483×355

型号
M3600
功率：立体声（0.1%THD）8欧 /4欧/2欧
800W×2，1400W×2，1800W×2
桥接模式：8欧/4欧
2800W   3600W
输入灵敏度 ：@4欧 、 不均衡1/4英寸插头、均衡XLR
0.775V    10KΩ    20KΩ
电压增益
38db
转换速率：
>40V/U每秒
频道分离度：
78db
信噪比（20Hz-20KHz）
≥100db
失真
小于0.05%
频率响应：（+/-1db）@额定输出4欧  /（+/-3db）@额定输出4欧
20HZ-20KHZ，    5HZ-50KHZ
阻尼系数：（8欧，1KHz）
≥400
电路形式
CLASSH
连接器：输入/输出
XLR插座和1/4"插座接线柱和Speakon
保护
电源ON/OFF开关，短路保护，开路保护以及过热保护
控制前面
交流开关和CH.A/CH.B 音量控制
后面显示
立体声/桥接开关、电源、保护、桥接
冷却重量
高转速
毛重  / 净重
29.5kg/28kg
尺寸（H×W×D）
133×483×355
