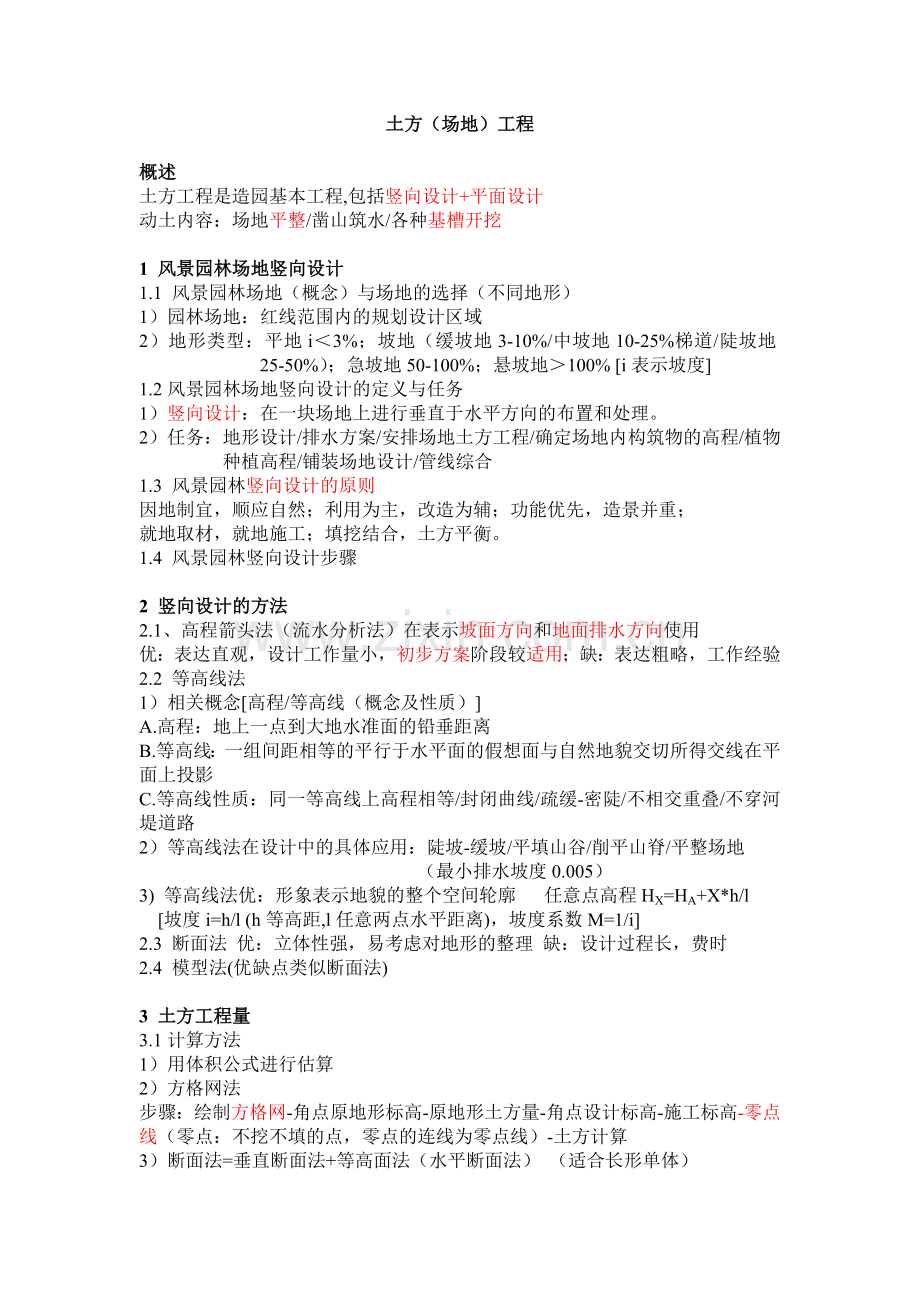

(园林工程)土方工程知识点总结.doc

土方（场地）工程

概述
土方工程是造园基本工程,包括竖向设计+平面设计
动土内容：场地平整/凿山筑水/各种基槽开挖

1 风景园林场地竖向设计
1.1 风景园林场地（概念）与场地的选择（不同地形）
1）园林场地：红线范围内的规划设计区域
2）地形类型：平地i＜3%；坡地（缓坡地3-10%/中坡地10-25%梯道/陡坡地25-50%）；急坡地50-100%；悬坡地＞100% [i表示坡度]
1.2风景园林场地竖向设计的定义与任务
1）竖向设计：在一块场地上进行垂直于水平方向的布置和处理。
2）任务：地形设计/排水方案/安排场地土方工程/确定场地内构筑物的高程/植物种植高程/铺装场地设计/管线综合
1.3 风景园林竖向设计的原则
因地制宜，顺应自然；利用为主，改造为辅；功能优先，造景并重；
就地取材，就地施工；填挖结合，土方平衡。
1.4 风景园林竖向设计步骤

2 竖向设计的方法
2.1、高程箭头法（流水分析法）在表示坡面方向和地面排水方向使用
优：表达直观，设计工作量小，初步方案阶段较适用；缺：表达粗略，工作经验
2.2 等高线法
1）相关概念[高程/等高线（概念及性质）]
A.高程：地上一点到大地水准面的铅垂距离
B.等高线：一组间距相等的平行于水平面的假想面与自然地貌交切所得交线在平面上投影
C.等高线性质：同一等高线上高程相等/封闭曲线/疏缓-密陡/不相交重叠/不穿河堤道路
2）等高线法在设计中的具体应用：陡坡-缓坡/平填山谷/削平山脊/平整场地
（最小排水坡度0.005）
3) 等高线法优：形象表示地貌的整个空间轮廓 任意点高程HX=HA+X*h/l
[坡度i=h/l (h等高距,l任意两点水平距离)，坡度系数M=1/i]
2.3 断面法 优：立体性强，易考虑对地形的整理 缺：设计过程长，费时
2.4 模型法(优缺点类似断面法)

3 土方工程量
3.1计算方法
1）用体积公式进行估算
2）方格网法
步骤：绘制方格网-角点原地形标高-原地形土方量-角点设计标高-施工标高-零点线（零点：不挖不填的点，零点的连线为零点线）-土方计算
3）断面法=垂直断面法+等高面法（水平断面法） （适合长形单体）

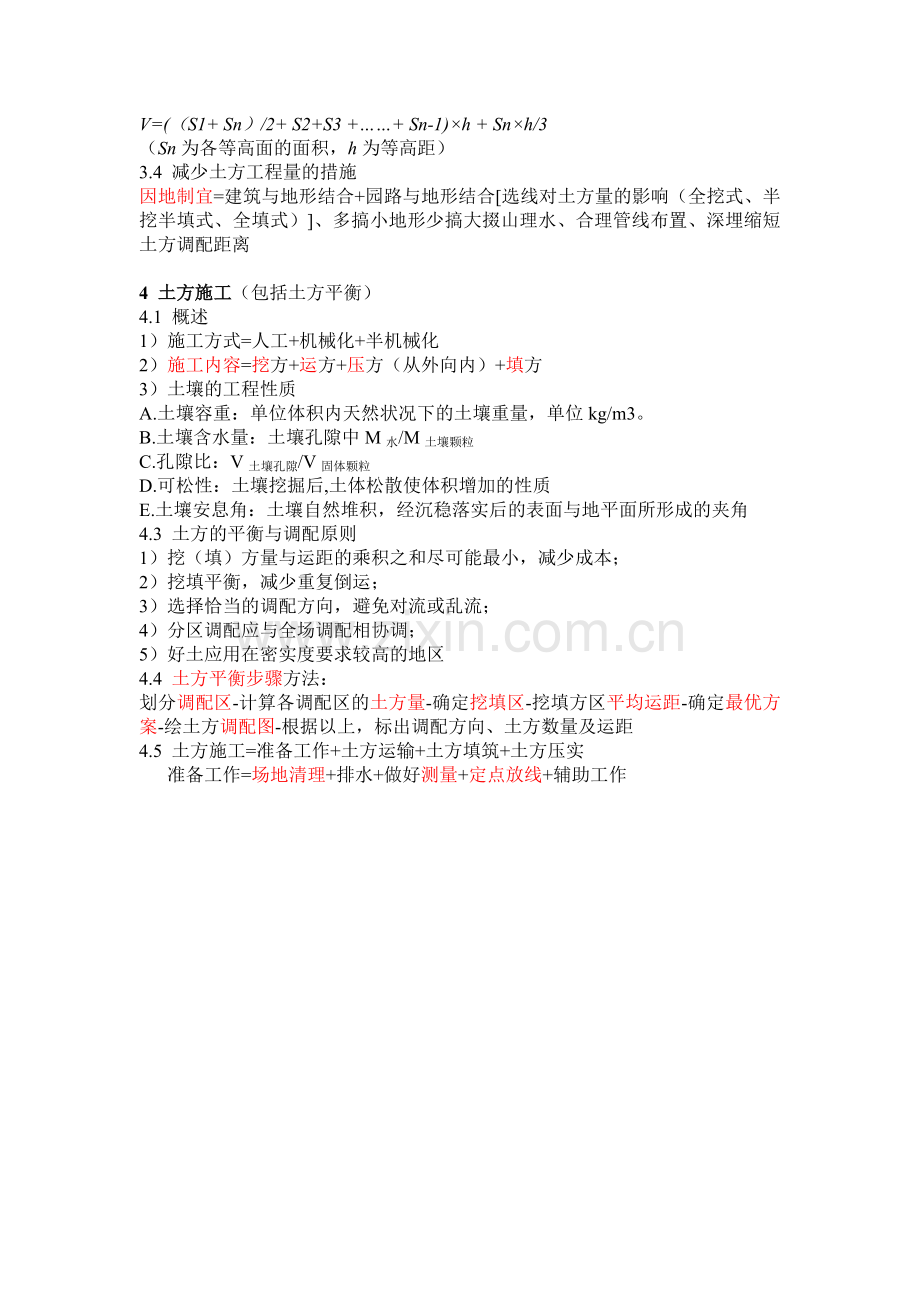

V=(（S1+ Sn）/2+ S2+S3 +……+ Sn-1)×h + Sn×h/3
（Sn为各等高面的面积，h为等高距）
3.4 减少土方工程量的措施
因地制宜=建筑与地形结合+园路与地形结合[选线对土方量的影响（全挖式、半挖半填式、全填式）]、多搞小地形少搞大掇山理水、合理管线布置、深埋缩短土方调配距离

4 土方施工（包括土方平衡）
4.1 概述
1）施工方式=人工+机械化+半机械化
2）施工内容=挖方+运方+压方（从外向内）+填方
3）土壤的工程性质
A.土壤容重：单位体积内天然状况下的土壤重量，单位kg/m3。
B.土壤含水量：土壤孔隙中M水/M土壤颗粒
C.孔隙比：V土壤孔隙/V固体颗粒
D.可松性：土壤挖掘后,土体松散使体积增加的性质
E.土壤安息角：土壤自然堆积，经沉稳落实后的表面与地平面所形成的夹角
4.3 土方的平衡与调配原则
1）挖（填）方量与运距的乘积之和尽可能最小，减少成本；
2）挖填平衡，减少重复倒运；
3）选择恰当的调配方向，避免对流或乱流；
4）分区调配应与全场调配相协调；
5）好土应用在密实度要求较高的地区
4.4 土方平衡步骤方法：
划分调配区-计算各调配区的土方量-确定挖填区-挖填方区平均运距-确定最优方案-绘土方调配图-根据以上，标出调配方向、土方数量及运距
4.5 土方施工=准备工作+土方运输+土方填筑+土方压实
准备工作=场地清理+排水+做好测量+定点放线+辅助工作
