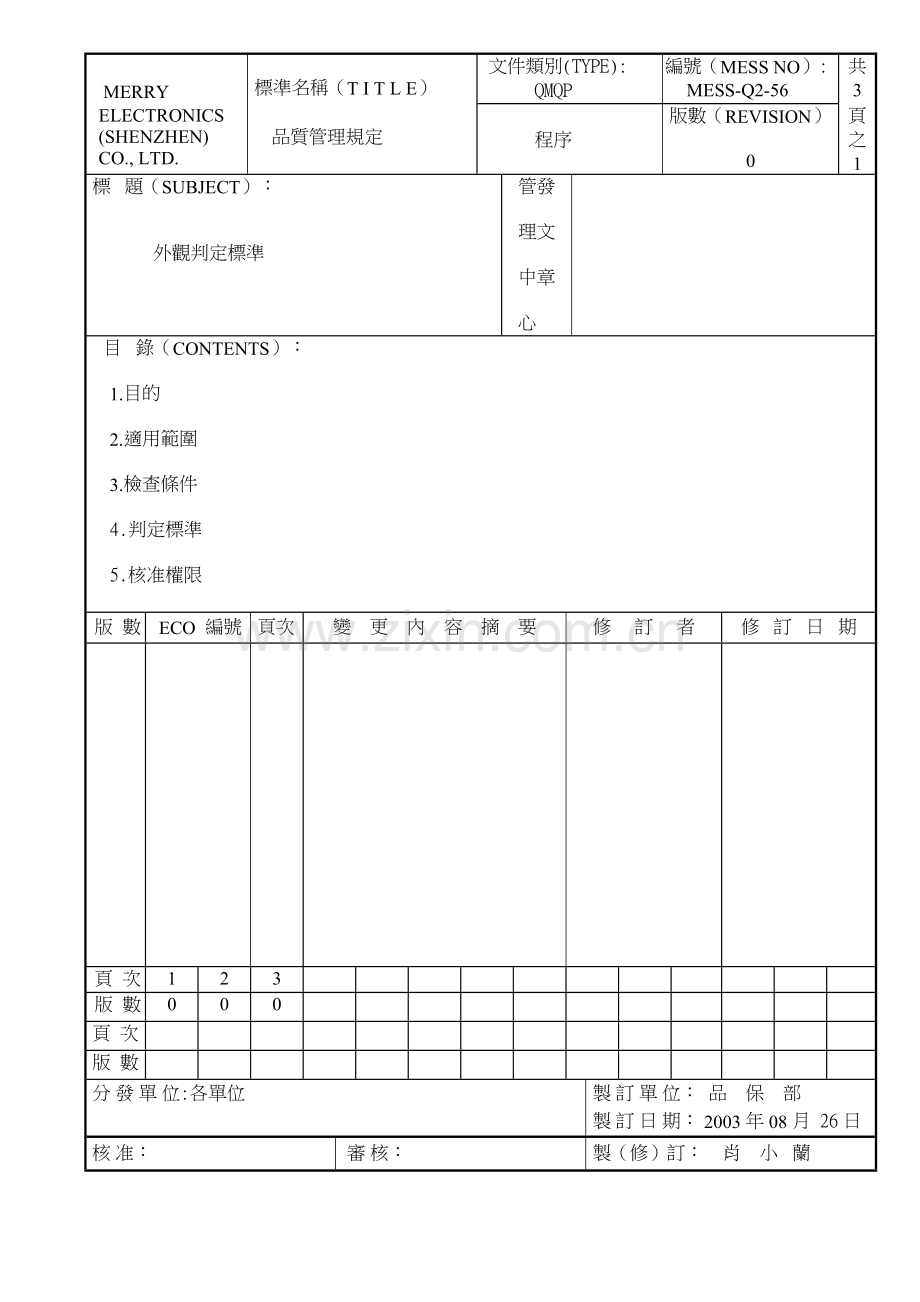

MERRY 標準名稱（T I T L E）文件類別(TYPE): QMQP 編號（MESS NO）: MESS-Q2-56 共 3 ELECTRONICS (SHENZHEN) CO., LTD. 品質管理規定程序版數（REVISION） 0 頁之 1 標題（SUBJECT）：外觀判定標準管發理文中章心目錄（CONTENTS）： 1.目的 2.適用範圍 3.檢查條件 4.判定標準 5.核准權限版數 ECO 編號頁次變更內容摘要修訂者修訂日期頁次 1 2 3 版數 0 0 0 頁次版數分發單位:各單位製訂單位：品保部製訂日期： 2003 年 08 月 26 日核准：審核：製（修）訂：肖小蘭 MERRY 標準名稱（T I T L E）：文件類別(TYPE): QMQP 編號（MESS NO）: MESS-Q2-56 共 3 ELECTRONICS (SHENZHEN) CO., LTD. 品質管理規定程序版數（REVISION） 0 頁之 2 標題（SUBJECT）：外觀判定標準 1. 目的：訂定外觀判定標準,以確保產品品質。 2. 適用範圍： EMC、DMV、DMT、DMC、SP、HST、HSC等產品。 3.檢查條件：目視亮度1000 ±200LUX,正視產品表面。 4.判定標準： 4.1. 塑膠類(包含噴漆、電渡): 4.1.1. DMV、DMT、HST、HSC、DMC体積較大之產品適用于判定等級S1。 4.1.2. EMC、SP等体積小之產品適用判定等級S1。檢驗項目檢驗規格判定標準 S1 S2 S3 外觀等級 1.污點雜質<0.08mm2是可接受的. V 2.與本体顏色相同的污點、雜質<0.1mm2是可接受的. V 3.與本體顏色不同的污點、雜質<0.1mm2是可接受的. V 4.與本體顏色相同的污點、雜質<0.3mm2是可接受的. V 5.油脂、手印不可接受. 6.痕跡、刮傷<0.08mm2是可接受的. V 7.正常使用未倒過來的面痕跡和刮傷<0.3mm2是可接受的. V 8.痕跡、刮傷<0.1mm2是可接受的. V 9.背部与底部痕跡和刮傷<0.4mm2是可接受的. V 10.起泡<0.08mm2是可接受的. V 11.起泡<0.3mm2是可接受的. V 12.脫漆<0.08mm2是可接受的. V 13.脫漆<0.3mm2是可接受的. V 14.亮點<0.08mm2是可接受的. V 15.亮點<0.3mm2是可接受的. V 16.毛邊<0.08mm2是可接受的. V 17.毛邊<0.3mm2是可接受的. V 核准：審核：製（修）訂：肖小蘭 MERRY 標準名稱 ( TITLE ) : 文件類別(TYPE) : QMQP 編號（MESS NO）: MES – Q2 - 56 共 3 ELECTRONICS (SHENZHEN) CO., LTD. 品質管理規定程序版數（REVISION） 0 頁之 3 標題（SUBJECT）：外觀判定標準 4.2.線材、線套、套環. 4.2.1.DMV、DMT、DMC、HST、HSC体積較大之產品適用于判定等級S2. 4.2.2.EMC、SP体積較小之產品適用判定等級S1. 檢驗項目檢驗標準判定等級 S1 S2 S3 外觀標準 1.痕跡、刮傷<0.2mm2是可接受的. V 2.痕跡、刮傷<0.5mm2是可接受的. V 3.毛邊<0.2mm2是可接受的. V 4.毛邊<0.5mm2是可接受的. V 5.污點、雜物<0.1mm2是可接受的. V 6.污點、雜物<0.3mm2是可接受的. V 7.油脂手印是不可接受之缺點. 4.3.說明書. 4.3.1.所有產品均適用之. 檢驗項目檢驗規格判定標準 S1 S2 S3 外觀檢驗 1.與底色不大相同的情況下的污點尺寸<0.3mm2是可接受的. V 2.與底色相同的污點尺寸大小<0.7 mm2是可接受的. V 3.其它的油脂、指印是不可接受的. V 4.痕跡和刮傷<0.3 mm2是可接受的. V 5.說明書折疊偏差<2mm是可以接受. V 4.4.標貼、銘牌Logo. 4.4.1.所有產品均適用之. 檢驗項目檢驗規格判定等級 S1 S2 S3 外觀檢驗 1. 銘牌裝貼需有相等的輪廓. V 2. 銘牌標貼不良所覆蓋的面積<0.05mm2是可接受的. V 3. 痕跡刮傷毛邊<0.08mm2是可接受的. V 4. 污點和雜物與底色不同的<0.08mm2是可接受的. V 5. 污點和雜物與底色相同的<0.1mm2是可接受的. V 5. 核准權限本程序經總經理核准後實施 , 修正亦同。核准：審核：製（修）訂：肖小蘭
