美的电磁炉都市先锋电控板主控IC的管脚定义
管脚
定义
管脚
定义
1
锅具温度输入
20
电流信号输入
2
IGBT温度输入
19
去显示板
3
电压检测输入
18
去显示板

4
去显示板
17
去显示板
5
接5V电源
16
去显示板
6
IGBT开关控制
15
去显示板
7
风扇及蜂鸣器控制
14
接地
8
PAN检锅输入
13
复位
9
浪涌保护输入
12
外接4M晶振
10
PWM功率调节输出
11
外接4M晶振

美的电磁炉都市贝贝PSY18B不检锅故障分析与维修
不检锅
出现该故障所涉及的电路是锅具检测电路。
检测步骤：
1、先检查锅具直径是否与要求一致，请使用MD专用锅具。检查线圈盘的两个接线端子是否有松动。
2、测量锅具检测电路的R35、R36、R37、R7、C16、C17、R13、D19是否有问题。检查IC2比较器的电源是否正常，检查电阻R13上是否有5V电压。

美的电磁炉都市贝贝PSY18B无功率输出的故障分析
无功率输出（浪涌保护）
出现该故障所涉及的电路比较多，当浪涌保护电路出现故障时会关闭IGBT功率输出。
检测步骤：
1、出现浪涌保护一般是电源中发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，为了保护IGBT不受损坏保护电路会输出一电平，使IGBT停止工作。当浪涌过后电路会自动恢复正常。

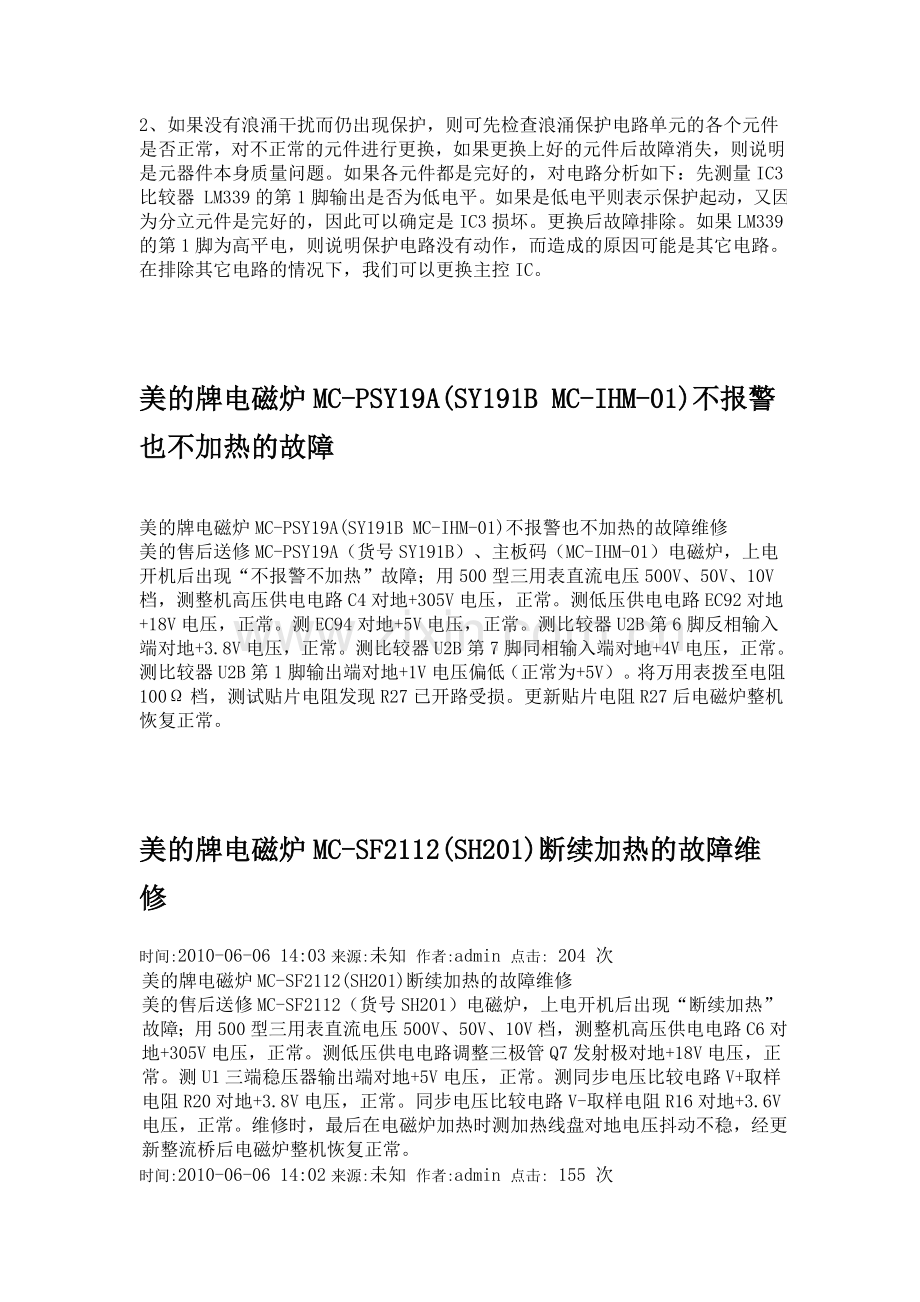

2、如果没有浪涌干扰而仍出现保护，则可先检查浪涌保护电路单元的各个元件是否正常，对不正常的元件进行更换，如果更换上好的元件后故障消失，则说明是元器件本身质量问题。如果各元件都是完好的，对电路分析如下：先测量IC3比较器 LM339的第1脚输出是否为低电平。如果是低电平则表示保护起动，又因为分立元件是完好的，因此可以确定是IC3损坏。更换后故障排除。如果LM339的第1脚为高平电，则说明保护电路没有动作，而造成的原因可能是其它电路。在排除其它电路的情况下，我们可以更换主控IC。

美的牌电磁炉MC-PSY19A(SY191B MC-IHM-01)不报警也不加热的故障
美的牌电磁炉MC-PSY19A(SY191B MC-IHM-01)不报警也不加热的故障维修
美的售后送修MC-PSY19A（货号SY191B）、主板码（MC-IHM-01）电磁炉，上电开机后出现“不报警不加热”故障；用500型三用表直流电压500V、50V、10V档，测整机高压供电电路C4对地+305V电压，正常。测低压供电电路EC92对地+18V电压，正常。测EC94对地+5V电压，正常。测比较器U2B第6脚反相输入端对地+3.8V电压，正常。测比较器U2B第7脚同相输入端对地+4V电压，正常。测比较器U2B第1脚输出端对地+1V电压偏低（正常为+5V）。将万用表拨至电阻100Ω档，测试贴片电阻发现R27已开路受损。更新贴片电阻R27后电磁炉整机恢复正常。

美的牌电磁炉MC-SF2112(SH201)断续加热的故障维修
时间:2010-06-06 14:03来源:未知 作者:admin 点击: 204 次
美的牌电磁炉MC-SF2112(SH201)断续加热的故障维修
美的售后送修MC-SF2112（货号SH201）电磁炉，上电开机后出现“断续加热”故障；用500型三用表直流电压500V、50V、10V档，测整机高压供电电路C6对地+305V电压，正常。测低压供电电路调整三极管Q7发射极对地+18V电压，正常。测U1三端稳压器输出端对地+5V电压，正常。测同步电压比较电路V+取样电阻R20对地+3.8V电压，正常。同步电压比较电路V-取样电阻R16对地+3.6V电压，正常。维修时，最后在电磁炉加热时测加热线盘对地电压抖动不稳，经更新整流桥后电磁炉整机恢复正常。
时间:2010-06-06 14:02来源:未知 作者:admin 点击: 155 次
时间:2010-07-26 16:55来源:未知 作者:admin 点击: 200 次
时间:2010-07-26 16:57来源:未知 作者:admin 点击: 167 次
时间:2010-07-26 17:15来源:未知 作者:admin 点击: 285 次
都市先锋电磁炉电控板主控IC的管脚定义

都市先锋电磁炉主控板基本上和都市贝贝相同，主要有以下几个不同的地方：
1、没有过零检测电路。
2、电源高低保护电路采用二极管。
3、风扇驱动及蜂鸣器共一个主控IC管脚。
电磁炉维修方法
[日期：2011-02-25] 来源：本站编辑 作者：佚名 [字体：大 中 小]

1 烧机 也是出现比例大，坏件较多的故障。主要坏件有IGBT、整流桥堆、稳压二级管（一般使用18V，部份为20V）维修时最好串联一100W电灯泡试机，避免二次烧机。

2 无功率也就是放锅不加热，会"滴滴”报警，数码显示机一般显E0（厂家设定有所不同也有E1）。这类机绝大数为元件损坏主要查同步电路的300K、330K电阻 (也有470K/510K）是否变质、开路。还有可以更换涤沦电容222J。当然象扼流圈，0.3UF/5UF高压电容出现虚焊/脱焊还是不少的。

3 工作一段时间显示故障代码 ：E0 E1 E2 E3 E4 E5等。 E0一般为不加热上面已经提到。E1/E2为高低压保护查电压检测电路。测量其电压一般为3V，检电阻330K好与否，47UF/50V路滤波电容。E3为炉面温度保护 测线盘热敏组件好坏及分压电阻 E4为IGBT温度保护查看热敏电阻，其引脚是否虚焊或铜皮断。E5为机内温度过高保护，一般是散热风扇没工作引起，常见风机本身损坏，控制三极管坏。{故障代码因厂商不同略有差异}

美的牌电磁炉MC-美的牌电磁炉MC-SF2112(SH201)无电源指示不开机的故障维修
时间:2010-06-06 14:04来源:未知 作者:admin 点击: 270 次
美的牌电磁炉MC-SF2112(SH201)无电源指示不开机的故障维修
美的售后送修MC-SF2112（货号SH201）电磁炉，上电开机后出现“无电源指示”故障；拆机壳后，发现保险管、IGBT均损坏。更换保险管、IGBT后，上电待机时，用500型三用表直流电压500V、50V、10V档，测整机高压供电电路C6对地+305V电压，正常。测低压供电电路调整三极管Q7发射极对地+18V电压，正常。测U1三端稳压器输出端对地+5V电压，正常。测同步电压比较电路V+取样电阻R20对地+3.8V电压，正常。测同步电压比较电路V-取样电阻R16对地+3.6V电压，正常。将该电磁炉上电试机时，发现排风扇转动较慢，几秒钟后出现整机短路。IGBT又损坏，再更新换上IGBT、排风电扇后，电磁炉彻底恢复正常。（由于排风电扇损坏，造成整机低压供电电路+18V电压下降，导致屡爆IGBT的故障发生。）
S美的牌电磁炉MC-PSD16A连续损坏整流桥的故障原因与维修
时间:2010-06-06 14:06来源:未知 作者:admin 点击: 248 次
美的牌电磁炉MC-PSD16A连续损坏整流桥的故障原因与维修
美的售后送修MC-PSD16A电磁炉，上电开机后出现“连续损坏整流桥”故障；用500型三用表电阻100Ω档，测试整机高压供电电路、滤波电路均正常，最后经检查发现是抗高频干扰电容器C303漏电，导致整流桥BD301连续受损。更新C303、及整流桥后电磁炉恢复正常。
H2120(MC-IH-M美的牌电磁炉MC-EF183B指示灯一闪即自动关机保护的维修
时间:2010-06-06 14:07来源:未知 作者:admin 点击: 181 次
美的牌电磁炉MC-EF183B指示灯一闪即自动关机保护的维修
美的售后送修MC-EF183B电磁炉，上电开机后出现“指示灯一闪即自动关机保护”故障；用500型三用表直流电压500V、50V、10V档，测整机高压供电电路C2对地+305V电压，正常。测低压供电电路调整管Q5对地+18V电压，正常。测 三端稳压电源输出端对地+5V电压，正常。测比较器各脚对地电压均正常。测电网电压检测电路取样电阻R14（330KΩ/2W）对地+4.6V电压偏高（正常为+3.8V），将万用表拨至电阻100Ω档，检查电网电压检测电路取样分压贴片电阻R15正常。维修员再检查二极管发现D12反向漏电，更新二极管D12后电磁炉恢复正常。（应急维修时，可在取样电阻R14对地，接入电阻22K后整机即可恢复正常。）
02-B2)不报警也不能加热的故障维
时间:2010-06-06 13:58来源:未知 作者:admin 点击: 737 次
美的牌电磁炉MC-SH2120(MC-IH-M02-B2)不报警也不能加热的故障维修
美的售后送修MC-SH2120（主板码MC-IH-M02-B2）电磁炉，上电开机后出现“不报警不加热”故障；用500型三用表直流电压500V、50V、10V档，测整机高压供电电路C4对地+305V电压，正常。测低压供电电路C92对地+18V电压，正常。测C91对地+5V电压，正常。测比较器各脚对地电压均正常。测同步电压比较电路V-取样电阻R11（820KΩ/1W）对地+3.8V电压，正常、测同步电压比较电路V+取样电阻R13（820KΩ/2W）对地+4V电压，正常。测浪涌保护电路取样电阻R41（330KΩ/1W）对地+2V电压，正常。测电压检测电路取样电阻R8（820KΩ/1W）对地+3V电压，正常。将三用表拨至电阻100Ω档，在路检测驱动放大电路贴片三极管Q3、Q4均正常。维修时，可将使能电路开关三极管Q6拆下，用万用表电阻10KΩ档，对开关三极管Q6进行检测，结果发现集电极C与发射极E正向电阻为120KΩ变小（正常为150K-180K）。更新开关三极管Q6后电磁炉整机恢复正常。

维修电磁炉不怕损坏IGBT管的绝招
时间:2010-04-10 13:51来源:未知 作者:admin 点击: 1180 次
修电磁炉怕IGBT烧管。有绝招!
更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT 就要翻十几翻了）还要检查下0.2 UF 0.3UF 5UF电容；一切就绪。
在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：
1. 若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。
2. 若灯泡很亮，表明IGBT管完全导通。此时，若拆除灯泡通电工作，必烧IGBT管！应主要查修驱动 谐振电容 高压整流等电路。
3. 若灯泡暗红，开启电磁炉电源，灯泡亮度不变。则应主要查修面板控制 微电脑供电 副电源等电路。
4.若灯泡暗红，开启电磁炉电源，灯泡一亮一暗地闪烁,但把锅具抬起灯泡很亮；属于抬锅炸IGBT，应检查CPU 驱动 线盘 大多数是线圈损坏
此方法只能预防而不能确保万无一失。
美的电磁炉的基本组成及各模块的工作原理解说
时间:2010-07-26 16:12来源:未知 作者:admin 点击: 121 次
我们考虑到此手册所涉及的电磁炉产品全部是采用新的电控，大部分都有相同的电路。因此以都市贝贝PSY18B这款产品讲述其电路的工作原理。希望通过对这款产品的原理及故障分析能使大家对其他型号的电磁炉工作原理和故障分析达到举一反三的目的。
都市贝贝PSY18B电路主要由以下几个模块组成：EMC防护模块、整流滤波模块、LC振荡模块、同步模块、波形发生模块、功率控制模块、IGBT模块、高压保护模块、电源模块、过零检测模块、电压检测模块、电流检测模块、负载检测模块、温度检测模块、控制及显示模块等基本组成。
各模块分析如下：
1、EMC防护模块。
EMC防护模块主要是在电源的进入端防止有高频干扰或者雷击等造成后面电部的损坏而设置的电路。主要是由ZNR300、C300、R313等组成。热敏电阻ZRN300的电压敏感特性是它的电阻值随着外加电压变化而变化。当外加电压较低时，流过电阻的电流很小，压敏电阻呈现高阻状态；当外加电压达到或者超过压敏电压UC时，流过电阻的电流陡增，压敏电阻的阻值将大大降低。电容C300与R313主要是吸收电源中的高频谐波。
2、整流滤波模块。
整流滤波模块主要是进行AC-DC变换，其核心元件是整流桥堆。它将输入的220V交流电变换成脉动直流电，然后经过L型滤波电路（由电感线圈L2和电容C14）进行滤波，输出平滑的直流电。[小知识：电感对脉动电流产生反电动势的作用，它对交流阻值很大，而对直流阻值很小，如果我们把较大的电感串接在整流电路里，就可以使电路中的交流成份大部分降落在电感上，而直流部分则从电感线圈流到负载上，起到滤波的作用。电感滤波电路通常用在负载电流很大，而对滤波效果要求不严的场合]
3、LC振荡模块。
是电磁炉的主要电路之一，主要是利用了LC并联谐振的原理进行工作。具体的工作过程如下：当IGBT的C极电压为0V时，IGBT导通，此时的电感（线圈）进行储能，当IGBT由导通到截止时，此时由于电感（线圈的作用），电流还会沿着先前的方向流动，由于IGBT关断，电感只能对电容C15充电，从而引起C极上电压升高，随充电电流变小直至为0时，C极电压最高。此值是选择IGBT耐压指标的直接依据，从这个时候开始，电容C15开始从线圈放电，此时C极电压变低，当达到接近0V时，由控制电路检测（监控）到这个值，再次打开IBGT，又一循环开始；所以电感（线圈）与振荡电容不停的进行充电放电，产生振荡波形。
4、同步模块。
同步模块的主要作用是控制IGBT的开关同步。它由电压比较器IC2的第10、11、13脚和分压电阻R37、R36、R35、R7、滤波电容C17、C16、钳位二极管D19构成。电压比较器的第10脚检测IGBT的C极电压，当检测的电压值大于第11脚时，在比较器的输出脚13就会有一个低电平；当检测的电压值低于第11脚时，在比较器的输出脚13就会有一个高电平。该信号送到后面的波形发生电路，与三角波形进行波形修正后送到后面的功率控制电路，以控制IGBT的导通与截止。
5、波形发生模块。
波形发生模块主要是产生标准的锯齿波。它由电压比较器IC2的第8、9、14脚、电阻R45、R46、R33R、积分电容C32，滤波电容EC7，钳位二极管D8-D11等构成。它在比较器的反相端产生波形，然后和送过来的同步信号、功率控制信号进行波形修正。由14脚输出接近于方波的控制信号。
6、功率控制模块。
功率控制模块主要是控制IGBT的导通和截止。该电路由电压比较器IC3的第8、9、10、11、13、14脚、电阻R53、R48、R54、R52、R55、R58、R59、电容C8、C19、EC9、钳位二极管D18、稳压二极管Z5、三极管Q8、Q9等组成。由电压比较器IC2的第14脚送来的控制信号分别送到比较器IC3的反相输入端的8、10两脚。由于第9、10两脚的电压不变（参考电压），所以当送来波形处于高电平的时候，由于反相器的反相作用，所以使得第13、14两脚都输出低电平，此时Q9导通，Q8截止，18V电压经过Q9、R59流向IGBT的G极使IGBT导通。当送来波形处于低电平的时候，由于反相器的反相作用，所以使得第13、14两脚都输出高电平，此时Q8导通，Q9截止，18V电压没有通过R59流向IGBT的G极，所以此时IGBT工作于截止状态。另外由于Q8的导通，使得IGBT通过R59向Q8放电（保护IGBT）。
7、高压保护模块。
高压保护模块主要是保护IGBT的C极电压不超过它的耐压值。它由电压比较器IC2的第1、6、7脚、电阻R20、R42、R51、R56及电容C31、C18构成。电压比较器在第7脚外接了一个参考电压，所以当第6脚的电压（检测IGBT的C极电压）超过第7脚时，在输出端1脚就会有一个低电平出现。该电平使得主控芯片输出的功率调节信号（PWM）的幅度（电平）减小，从而降低IGBT的功率，让C极电压降低，保护的IGBT。
8、检锅模块。
检锅模块由电压比较器IC2的第4、5。2脚、电阻R13组成。当开机时，先使IGBT导通8US，引起电感（线圈盘）与电容振荡。放锅时振荡马上消失，未放锅时，会持续一点时间，振荡波形通过电阻分压送到电压比较器IC2的第4、5脚，在输出端第2脚会产生脉冲，主控芯片对此脉冲计数，当脉冲数大于9个认为未放锅；小于5个认为放上锅具（铁质），其他质地（铝或铜类）均不加热。另外，电流检测电路也会对电流进行检测，当检测到电流大于2A时认为有锅。一般来讲，当脉冲个数大于9或电流小于2A时，认为拿走锅，否则就认为未拿走锅。
[小知识：电磁炉的使用特点是炉体与锅具分开，可以适用不同外形尺寸的以铁质材料为主的器具。所以，锅具的识别和判断是电磁炉的一个非常重要的功能，如果锅具不适合或无锅具，电磁炉应能准确判断。电磁炉检锅分为检有锅和检无锅两种，检有锅就是在未放锅具的状况下，随时监测是否有合适的锅具放上；而检无锅就是在有锅具的随时监测锅具是否被拿走。在处理这两个问题的方法是不同的，但是都要求非常快速。]
9、电压检测模块。
电压检测主要是检测输入的交流电压大小。它主要是由整流二极管D300、D301、R309、R8、R 29、R 18、电容C29、EC4、三极管Q7构成。220V交流电压经过整流二极管全波整流、大电阻降压之后送到Q7的基极，由于三极管Q7是采用共射极输出，所以当输入的电压有高低变化时，对应的从发射极输出的电压就会相应的跟着变化。该变化的电压送到主控芯片进行比较，然后控制电磁炉的工作状态、发出相应的故障代码。
10、浪涌保护模块、18V低压保护模块。
浪涌保护模块主要是针对电压中的浪涌冲击而进行的保护。两保护模块由电阻R39、R27、R2、R28、R63、R15、电容C23、C30、稳压二极管Z4、电压比较器IC3的第1、2、4-7脚构成。保护过程：从整流模块的电压经分压电阻降压之后送到IC3的第4脚，由于比较器的第5、6两脚由稳压管提供稳定的10V参考电压，因些当第4脚的电压大于第5脚时，在输出端的第1、2脚就会有一个低电平输出，该低电平的出现会使钳位二极管D20、D17单相导通，从而使IGBT停止工作，保护起动。另外IGBT的触发电压须在15V以上，否则发热会比较严重。所以为了检测该电压，所以我们使用了另外一个电压比较器。同理，当第7脚的电压小于第6脚电压时，在第1、2脚也会输出一个低电平，也会让IGBT停止工作。
11、温度检测模块。
温度检测分为两块检测（锅具温度检测和IGBT温度检测）。锅具检测由热敏电阻RT1（负温度系数）、R17、R6、电容C5组成。随着热敏电阻通过陶瓷板对锅具底部温度采样，送到主控IC的电压也会随着温度变化而变化。主控IC通过主控程序的设定值与该电压进行比较，从而作出相应的动作来控制电磁炉。IGBT温度检测由热敏电阻TJC3-2A（负温度系数）、R23、R9、电容C6组成。电路的工作原理和锅具检测电路一样。
12、复位电路。
复位电路主要是在给电磁炉上电时进行低电平复位。它由三极管Q3、R16、R4、R61、C7、稳压管Z1构成。在上电的时候，由于三极管Q3还没有导通，集电极送到主控IC的电平为低电平。当主控IC检测到为低电平时就复位。当三极管导通后，送到主控IC的电平由低电平变为高电平，此时复位结束。
13、电流检测试模块。
电路由电流互感器CT300、D2-7、R5、R30、R31、R24、C13、EC2、可调电阻VR1构成。从次级线圈感应过来的电压经过可调电阻分压、经二极管整流、电阻分压之后送到主控芯片。该电流信号可以做为检测锅具和调整输出功率的作用。
14、电流保护电路。
电流保护模块主要由2个稳压二极管Z6、Z2、钳位二极管D16、电阻R43、三极管Q5、电容EC6构成。电磁炉在正常工作时，该三极管因没有偏置电压而截止，当出现电流过大时，就会在稳压二极管Z6的负极电压升高，当超过稳压二极管的稳压值的时候，稳压二极管被击穿，三极管Q5导通，将集电极的稳压二极管Z2击穿，此时可以将主控IC的功率调节幅度（电平）稳定在2.2V左右，从而将电磁炉的输出功率降低、电流减少，达到了过流保护的目的。
15、风扇驱动模块。
风扇是电磁炉散热的主要器件。风扇驱动主要是由2个三极管Q1、Q2、电阻R1、R3、钳位二极管D1等组成。开机时主控IC会在第28脚输出一控制信号，此信号控制2个三极管的导通和截止。当2个三极管全导通时，散热风扇就会运转。
16、过零检测模块。
过零检测电路主要是为了检测交流电过零点，在这一时间发脉冲检测振荡对IGBT最安全。该电路由电阻R308、R70、R71、电容C11、C40、三极管Q4构成。从R308过来的脉动直流电经过三极管之后，会在三极管的集电极输出一尖峰脉冲信号送到主控IC的第17脚。
17、电源模块。
该款电路没有采用变压器降压给机内低压供电，而是直接在整流桥堆后面接入开关模块，输出机内工作的三组电源。它是由二极管D101、D33、D30、D31、稳压二极管Z10、Z11、开关模块VIPER12A、三端稳压器7805、电容C50、EC21-24、电阻R101、R80、互感线圈L101等组成。开关模块为8脚直插式，其中的5-8脚共接到整流脉动直流电上（强电）；18V电压是由开关模块的S端结互感器之后滤波输出；12V电压由稳压二极管Z11稳压输出；5V电压由三端稳压器7805稳压后输出。
18、显示及控制模块。
显示板是电磁炉的显示及控制平台。主要是由14个按键开关及15个发光二极管、5个三极管、74LS164控制芯片、数码管等组成。
19、蜂鸣器驱动模块。
蜂鸣器的驱动直接由主控IC的21脚输出信号控制。
20、电磁炉上电时，由主控IC的第27脚发送一控制信号（高电平），该信号送到三极管Q6的基极使得三极管导通，从而保证了在电磁炉在待机状态下IGBT不工作。当开机后，从主控IC的第27脚输出低电平，三极管工作截止，功率控制模块按照同步信号及PWM调节信号工作。
