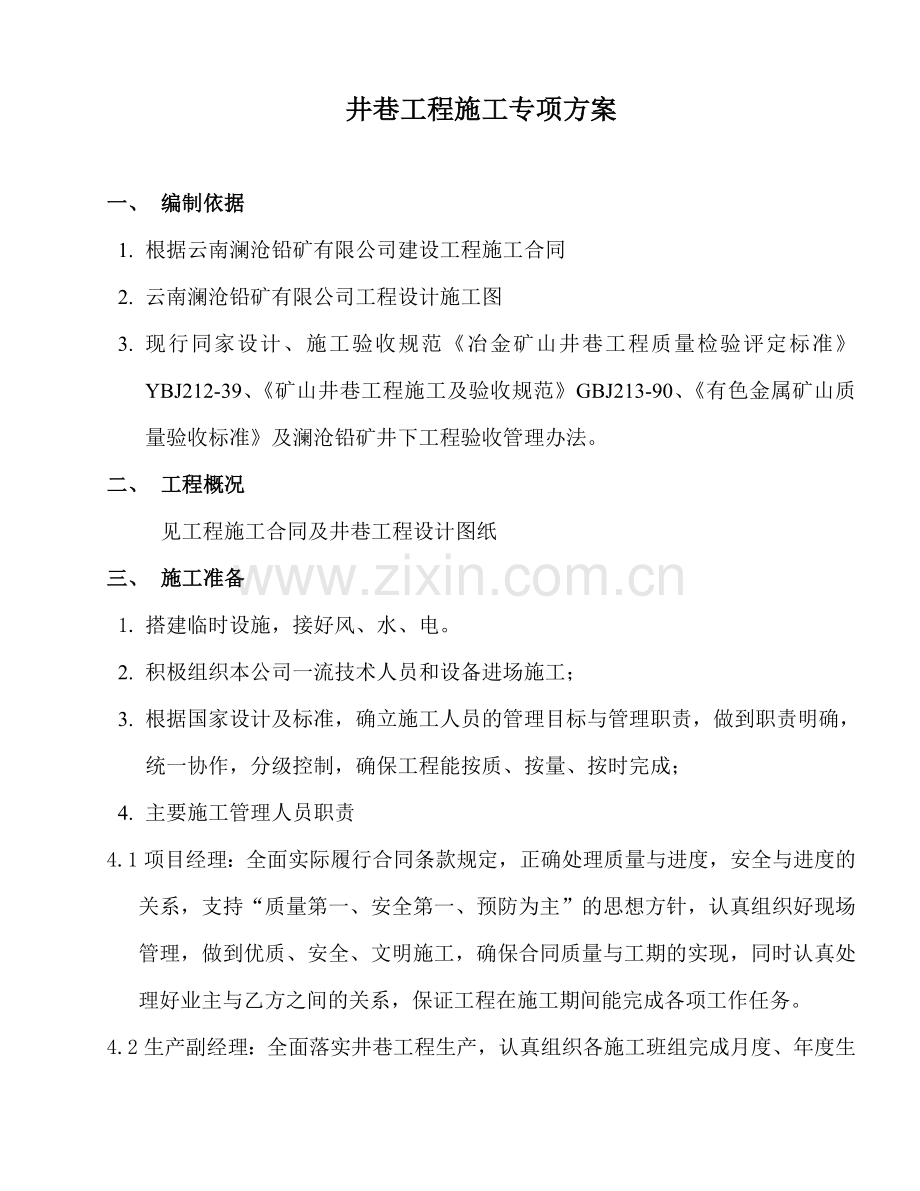

井巷工程施工专项方案

一、 编制依据
1. 根据云南澜沧铅矿有限公司建设工程施工合同
2. 云南澜沧铅矿有限公司工程设计施工图
3. 现行同家设计、施工验收规范《冶金矿山井巷工程质量检验评定标准》YBJ212-39、《矿山井巷工程施工及验收规范》GBJ213-90、《有色金属矿山质量验收标准》及澜沧铅矿井下工程验收管理办法。
二、 工程概况
见工程施工合同及井巷工程设计图纸
三、 施工准备
1. 搭建临时设施，接好风、水、电。
2. 积极组织本公司一流技术人员和设备进场施工；
3. 根据国家设计及标准，确立施工人员的管理目标与管理职责，做到职责明确，统一协作，分级控制，确保工程能按质、按量、按时完成；
4. 主要施工管理人员职责
4.1项目经理：全面实际履行合同条款规定，正确处理质量与进度，安全与进度的关系，支持“质量第一、安全第一、预防为主”的思想方针，认真组织好现场管理，做到优质、安全、文明施工，确保合同质量与工期的实现，同时认真处理好业主与乙方之间的关系，保证工程在施工期间能完成各项工作任务。

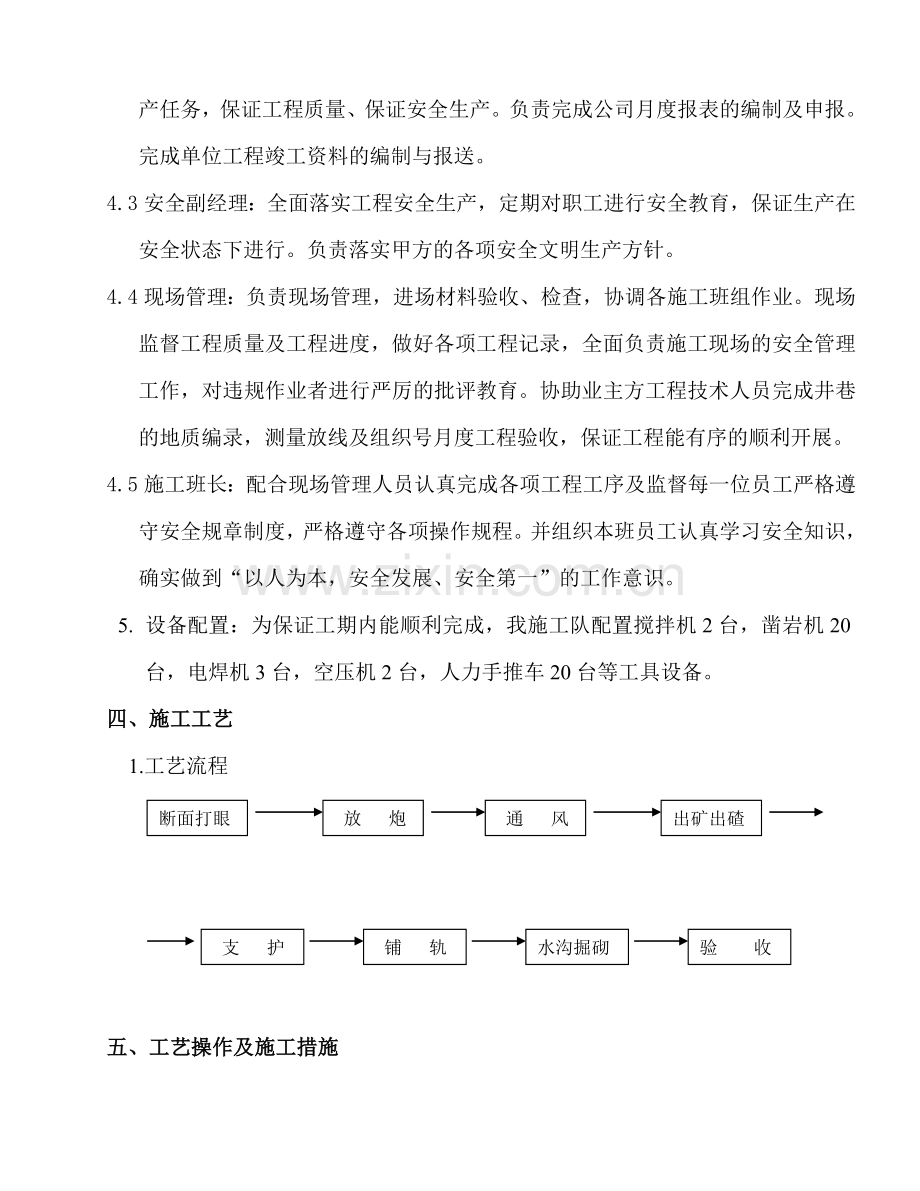

4.2生产副经理：全面落实井巷工程生产，认真组织各施工班组完成月度、年度生产任务，保证工程质量、保证安全生产。负责完成公司月度报表的编制及申报。完成单位工程竣工资料的编制与报送。
4.3安全副经理：全面落实工程安全生产，定期对职工进行安全教育，保证生产在安全状态下进行。负责落实甲方的各项安全文明生产方针。
4.4现场管理：负责现场管理，进场材料验收、检查，协调各施工班组作业。现场监督工程质量及工程进度，做好各项工程记录，全面负责施工现场的安全管理工作，对违规作业者进行严厉的批评教育。协助业主方工程技术人员完成井巷的地质编录，测量放线及组织号月度工程验收，保证工程能有序的顺利开展。
4.5施工班长：配合现场管理人员认真完成各项工程工序及监督每一位员工严格遵守安全规章制度，严格遵守各项操作规程。并组织本班员工认真学习安全知识，确实做到“以人为本，安全发展、安全第一”的工作意识。
5. 设备配置：为保证工期内能顺利完成，我施工队配置搅拌机2台，凿岩机20台，电焊机3台，空压机2台，人力手推车20台等工具设备。
四、施工工艺
1.工艺流程
出矿出碴
通 风
放 炮
断面打眼

验 收
水沟掘砌
铺 轨
支 护

五、工艺操作及施工措施
（一）、小分段崩落
1.采场布置：在开拓中段内，按25m左右的间距沿矿体走向布置采准天井，采准天井净断面4.0m2，分出矿格和人行格，风、水、电管线经人行格送至各分段工作面，分段高度为5m。矿体水平厚度在10m以内的矿体，沿矿脉中间布置一条切割主进路；采用木架箱支护，不能空帮、空顶；矿体水平面厚度在10m以上时，在下盘增加一条主进路，通过分段运输联络道，与各个采准天井连接。各分段水平上的采切工程，随分段下降自上而下逐段建设，供回采使用。
2.回采顺序：各分段都以两个相邻采准天井间的矿优为一个回采单元，每个单元的回采，从单元中间向采准天井退采。自主进路中间开始，沿主进路向两端逐条布置大垂直于主进路的切割支进路，支进路的巷道规格与支护要求与主进路一致。按照“由一挑一，即采即挑”的原则，逐条掘进支进路，返向逐条挑采。退至主进路时，同时崩落与之相联的主进路部分。如此往复，直至退采到采准天井而结束。
3.落矿工艺：包括下部采掘落矿和上部挑采落矿
下部采掘落矿，采用普通平巷掘进法，采出矿石，形成支进路；上部挑采落矿，用YT-28凿岩机潜孔凿岩，乳化岩石炸药电雷管爆破，挑落进路顶部矿石，每循环挑落步距1m；炮眼排距50cm,眼距60~100cm，孔深2.3~2.5m，排面前倾85º，边孔呈“八”字，装药系数0.6~0.7。
4.其它：通风、运输、安全管理：工程规格及支护设防，总体而言与分层崩落法相同或相近。只是在顶板管理方面，进路顶部留2.5m厚的矿柱，在进路采掘时，不需要铺底，但如果顶部矿柱挑落后，顶板没有随之下来时，要采取部分铺底，还要进行强制崩落一定矿岩量作为顶层。
（二）、斜井断面设计
1.斜井断面形状选择：主要考虑巷道穿过岩层的性质，即地压的大小与来压方向；巷道的用途和服务年限。（半圆拱、圆弧拱、三心拱等）
2.斜井断面尺寸的确定：根据通过巷道运输设备的类型和数量、《矿山安全规程》规定的人行道和各种安全间隙的要求，并考虑管路、电缆的合理等设计净断面尺寸，然后通过巷道的允许风速进行校核，合格后再设计支护结构及尺寸。
（三）、斜井施工工序与平巷类似：凿岩、爆破、装岩和支护。
1.凿岩工作：
1.1凿岩设备的选择（气腿式凿岩机、凿岩台车等）；
1.2凿岩机台数、供风、水系统。
2.爆破工作：
2.1炮眼直径：炮眼深度、炮眼数目、单位炸药消耗量；
2.2工作面炮眼布：（掏槽眼、辅助眼、周边眼）；
2.3爆破图的编制。
3.装岩工作：工作面爆破通风将炮烟排除后进行装岩工作。
4.支护工作：根据岩石地压大小及地压方向选择合理的支护形式。
（四）、天井断面设计：
1.天井断面形状选择：主要考虑岩层的性质，天井用途、支护材料的掘进方法（矩形、方形、圆形等）。
2.天井断面尺寸的确定：主要取决于天井的用途，天井断面尺寸由人行格、提升格、放矿格的尺寸组成。
3.天井施工选择：普通法、吊罐法、深孔爆破法、爬罐法。
（五）、普通法掘进天井施工工序：搭接工作台、凿岩爆破、通风出碴、支护。
1、天井掘进采用短掘短支施工，搭接工作台包括架设工作平台、安全棚。
2、安全棚必须架设至顶板，采用Φ200㎜原木，工作平台架设距顶板不得超过2米，采用5分板。
3、天井掘进采用光面爆破。
4、天井掘进超过10米，必须在平巷中安装局扇，爆破后加强通风2小时后方可上去作业。
5、清理浮石，架设工作平台及时支护。
（六）、铺轨工艺：
1、铺轨前必须根据测量所放腰线对巷道底宽，地板进行清理。
2、严格按巷道轨道中心线进行施工，轨枕按设计要求进行铺设，道碴采用碎石铺设，必须铺设轨枕三分之二。
（七）、平巷断面设计：
1、平巷断面形状选择：主要考虑巷道穿过岩层的性质，即地压的大小与方向；巷道的用途和服务年限（半圆拱、三心拱、锥形等）
2、平巷断面尺寸的确定：根据通过巷道运输设备的类型和数量《矿山安全规程》规定的人行道和各种安全间隙的要求，并考虑管路、电缆及水沟的合理等设计净断面尺寸，然后通过该巷道的允许风速进行校核，合格后再设计结构及尺寸。
（八）、平巷施工工序：凿岩、爆破、装岩和支护。
1、凿岩工作：
1.1 凿岩设备的选择（气腿式凿岩机、凿岩台车等）；
1.2 凿岩机台数、供风、水系统。
2、爆破工作：
2.1 炮眼直径：炮眼深度、炮眼数目、单位炸药消耗量；
2.2 工作面炮眼布：（掏槽眼、辅助眼、周边眼）；
2.3 爆破图的编制。
3、装岩工作：工作面爆破通风将炮烟排除后即进行装岩工作。
4、支护工作：根据岩石地压大小及地压方向选择合理的支护形式。
六、质量保证措施
为确保工程质量，加快工程进度，保证出矿品位，我方将尽力做好每道工序的自检工作，由我方专职人员负责督促施工人员做好自检，交接班时我方专职人员对每道工序认真进行自检，合格后再配合业主方再进行自检，认真做到上道工序不合格下道工序不施工，为降低出矿贫化率，认真配合好业主方地质员完成采准巷道的编录工作。摸清矿体的倾角、走向、坡度、认真布置打眼位置，确保出矿品味达到出矿要求。
七、安全文明施工
1.落实施工现场安全责任制，由项目部配置专职安全项目经理，同时配置专职安全员及各班组安全员，做到安全责任制层层分解，齐抓共管。将安全生产责任制落实到每一位员工。
2.在做好现场安全工作的同时，我施工队在生活区内配置了安全教育室，定期不定期请业主安全部门对我员工及管理人员进行三级安全教育，确实做到“以人为本，安全发展”、“预防为主”，把安全工作做到每一位员工的心中。
3.做好施工设备的安全操作教育及设备的定期检查，保证施工设备能正常安全的运转。
4.做好安全劳保用品的购置，配带检查，做到源头上杜绝假冒、伪劣劳保用品进入施工工地，确保工作人员的安全。在对劳保用品佩戴检查中公司专职安全员每天在洞口对下井人员进行下井作业时的劳保用品穿戴检查，严格杜绝穿戴不齐人员下井进行作业。同时，在洞口实行挂牌作业制，一切下井作业人员必须在洞口签名，出井后签名，由专职安全员进行检查，发现到时未出井人员，及时通报上一级领导，并进行井下查找，保证每天出入井下人员一致。
5.生活区域内生活垃圾统一堆放在指定地点，不允许随意乱放，确保工作、生活区域卫生、清洁。

八、人员、机械报验表
1、现场管理人员报验表

姓名
性别
工种

2.施工机械

序号
机械名称
型号
数量

八、安全责任系统图

项目经理
安全负责人
施工班长
班组安全教育
劳保用品检查
操作规程检查
设备绝缘检查
机械设备检查
电气绝缘检查
