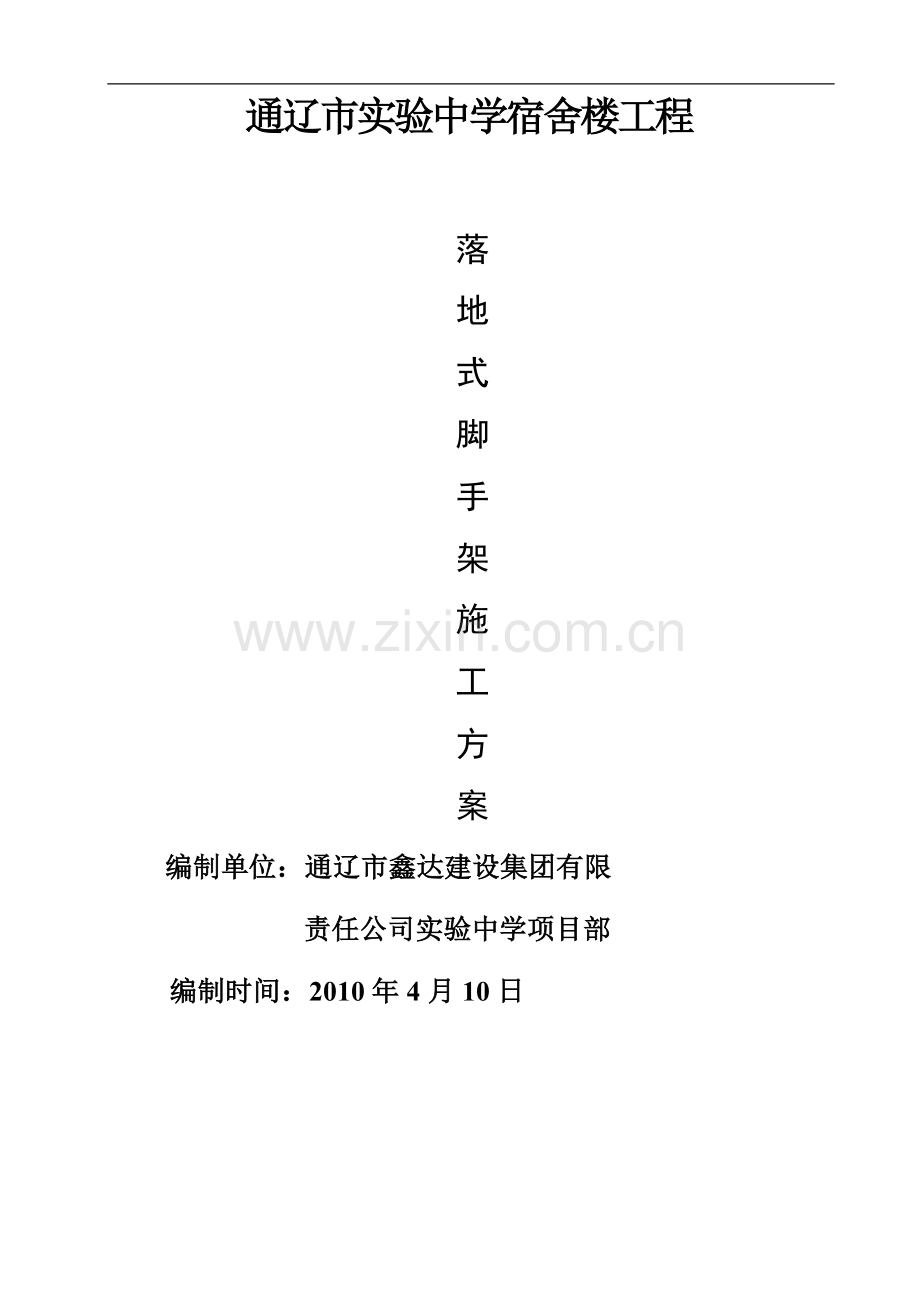

通辽市实验中学宿舍楼工程

落
地
式
脚
手
架
施
工
方
案
编制单位：通辽市鑫达建设集团有限
责任公司实验中学项目部
编制时间：2010年4月10日

2

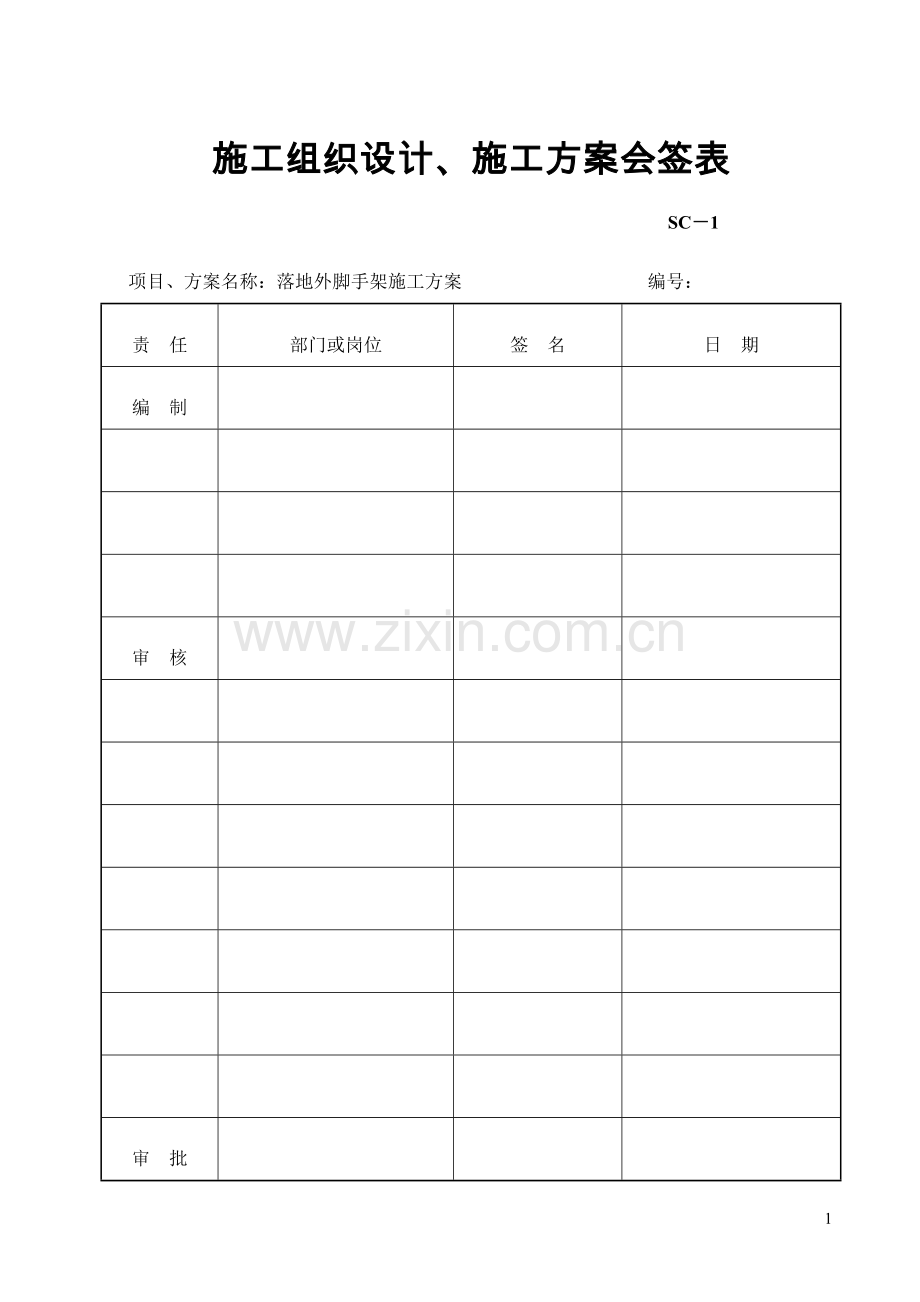

施工组织设计、施工方案会签表
SC－1
项目、方案名称：落地外脚手架施工方案 编号：
责 任
部门或岗位
签 名
日 期
编 制

审 核

审 批

目录
1 编制依据 1
2 工程概况 1
3 施工部署 1
3.1 组织机构 1
3.2 设计总体思路 1
3.3 劳动力准备 1
3.4 材料准备 2
3.5 机具准备 3
3.6 技术准备 3
4 脚手架构造要求 3
4.1 设计尺寸 3
4.2 纵向水平杆 3
4.3 横向水平杆 3
4.4 立杆 4
4.5 脚手板、挡脚板 4
4.6 拉结点和连墙杆 4
4.7 剪刀撑 4
4.8 扣件 5
4.9 上人斜道 5
4.10 安全防护棚 5
5 脚手架的搭设和拆除施工工艺 5
5.1 架体搭、拆流程 5
5.2 施工方法 6
6 验收标准和质量要求 10
6.1 验收标准 10
6.2 质量标准 10
6.3 检查和验收 10
7 安全文明施工保证措施 10
7.1 材质及其使用的安全技术措施 11
7.2 脚手架搭设的安全技术措施 11
7.3 脚手架上施工作业的安全技术措施 13
7.4 脚手架拆除的安全技术措施 14
7.5 职业健康管理措施 14
7.6 文明施工措施 15
7.7 应执行的强制性条文 16
9 重大危险源及预防措施 28
9.1 重大危险源 28
9.2 预防措施 28
9.3 应急预案 28

18

1 编制依据
《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）；
《建筑施工安全检查标准》（JGJ59-99）；
《建筑施工高处作业安全技术规范》（JGJ80-91）；
本工程施工图纸和投标文件；
本工程施工组织设计。
2 工程概况
通辽市实验中学，地下一层，地上五层，为砖混结构，总建筑面积为4752.1㎡，层高3.6m，建筑物总高19.64m。
外架延长米的数量为162 m，搭设面积为3181.64m2。
3 施工部署
3.1 组织机构
外架搭设拆除由外架工长负责组织实施，其他人员配合。
外架所需材料、劳动力计划均由外架工长负责编制、计划，材料员负责组织材料进场。技术交底安全交底工作由外架工长负责，主管工程师审核技术交底，安全员审核安全交底。
3.2 设计总体思路
地下室至1层采用落地式双排钢管外架，立杆直接支撑在经过回填夯实的地面上。
在建筑物靠近其它建筑物的周边单独设安全防护棚进行防护，高度为6m，其宽度不小于4 m。
3.3 劳动力准备
搭设阶段需架子工10名，维护阶段需架子工2名，拆除阶段需外架工20名。所有架子工均需持证上岗。架子施工队组由劳务公司提供。
组织技术交底和安全技术交底。施工人员已熟悉图纸。
3.4 材料准备
本工程外架、卸料平台所用的钢管、扣件由租赁公司提供。脚手板、密目式安全网由工地自行采购。

主要材料计划如下表:
名称及规格
用途
总需用量
备注
6m长管
纵向水平杆
1500根
租赁
6m长管
立杆
900根
租赁
6m长管
剪刀撑
200根
租赁
3m长管
调整节头位置
300根
租赁
1.2m短管
横向水平杆
180根
租赁
2.5m短管
连墙杆
30根
租赁
1.5m短管
连墙件柱箍
120根
租赁
直角扣件

12000个
租赁
对接扣件

1600个
租赁
旋转扣件

700个
租赁
2.5m工字钢
支撑外架
7根
租赁
3.0m工字钢
支撑外架
94根
租赁
4.om工字钢
支撑外架
8根
租赁
2500㎜×200㎜×5㎜木脚手板

120块
自购
6m×1.8m安全网

700张
自购
尼龙绳
绕绑安全网
2000条
自购
所有钢管质量应符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。
扣件采用可锻铸铁制作的扣件，其质量应符合国家标准《钢管脚手架扣件》（GB15831）的规定，并有出厂合格证。扣件在螺栓拧紧扭矩达65N·m时，不得发生破坏。
脚手板：采用50mm松木板
安全网：采用每10cm×10cm =100cm2不少于2300目的密目安全网。
钢管和扣件共取样2次。每次取样的数量如下：扣件取样时直角扣件16件，旋转扣件8件，对接扣件8件，检验抗滑性能、抗破坏性能、扭转钢度，抗拉性能；钢管每次取样4根500mm的钢管，检验抗拉强度。
3.5 机具准备
搭、拆架子所需机具主要有钢管切割机、架子扳手、吊线、安全带等。
3.6 技术准备
施工前应由架子施工员按施工方案及规范要求向架子队组作好技术交底，并有书面记录，人员变动后要重新交底。
4 脚手架构造要求
4.1 设计尺寸
立杆纵距1.5m，横距0.8m（1×A～D轴部位的横距为1.0m），排架步距1.8m。安全网规格为6m×1.8m。外排架内侧和底座设全封闭密目式安全网(每10㎝×10㎝/2300孔)。
4.2 纵向水平杆
扫地杆距钢架面150㎜。纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。
接长宜使用对接。按长对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。
接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
本工程使用松木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。
4.3 横向水平杆
作业层上非主节点处的横向水平杆，支承在纵向水平杆上，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。每块脚手板必须有三根横向水平杆支承。
脚手板平铺对接处的两条横向水平杆间距不能大于300㎜。
横向水平杆两端均应采用直角扣件固定在纵向水平杆上。每根立杆在每步架交接处设置一根小横杆，小横杆距主接点处的距离不大于150mm，以保证架体的整体稳定性。
横向水平杆伸出外立杆的距离为100mm，横向水平杆靠墙一端外伸长度不小于250mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm（符合JGJ130-2001中6.2.3和7.3.6要求）。
4.4 立杆
内立杆距外墙边300mm。
立杆底必须套在底座套管上。
立杆接长必须用对接扣件，相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。
4.5 脚手板、挡脚板
作业层脚手板应铺满、铺稳，架体内铺四块，外架与外墙间铺一块。
脚手板应设置在三根横向水平杆上。
脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。
作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定。
施工作业层必须在外排立杆内侧设同脚手板宽的踢脚板，底层脚手板要用胶合板铺设，防护要到边，防止石头等物品掉下伤人。
架子的最底层、中间（即每隔3.05×3=9.15m）、顶层（施工层）必须满铺脚手板，中间各层用平网挂设；二层铺密目安全网，脚手板铺设必须用14号铁线绑牢，不得有空隙及探头板，架体与楼层的缝隙用竹板封盖，其上满铺安全密目网。
安全网要使用通辽市建委认可的牌子。网与网之间必须严密，采用尼龙绳绕孔眼与钢管拉结牢固。
4.6 拉结点和连墙杆
连墙件应从底层第一步纵向水平杆处开始设置，按照两步三跨的间距布置。
为了施工安全，本工程采用刚性连墙件和柔性连墙件（楼面预埋Φ6.5圆钢）相结合的连接方式，连墙件水平方向沿每根框架柱设置。当框架柱间距超过4.5m时，可在楼板上（尽量选择在梁处）预埋钢管做为刚性连接点（钢管埋入砼中300mm，外露部分不少于300mm），高度方向隔步设置；柔性连墙件采用在砼梁板预埋钢筋的形式，其预埋深度不小于200mm，同时在该连墙件附近用小横杆顶住砼立面，即“一拉一顶”。
连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。
4.7 剪刀撑
剪刀撑在整个外架的长度和高度连续设置，斜杆与地面的倾角按45°～60°控制。每道剪刀撑宽度不应小于4跨。
剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。首、未两个旋转扣距钢管弯头的距离要大于100mm，剪刀撑钢管油红、白相间油漆，间距500mm。
4.8 扣件
螺栓拧紧扭力矩不应小于，且不应大于。
主节点处固定横向水平杆、直角扣件的中心点距离立杆不得大于150mm。
对接扣件开口应朝上或朝内。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
4.9 安全防护棚、安全通道
采用φ48钢管搭设，顶部搭设间隔为300mm的上下双层防护面，满铺脚手板，并在上层满铺密目安全网。
每根立杆底部应设置200mm×200mm方木垫。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。
立杆的剪刀撑按每道宽度不应小于4跨，斜杆与地面的倾角按45°～60°控制设置。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
5 脚手架的搭设和拆除施工工艺
5.1 架体搭、拆流程
1、架体搭设流程
排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→铺设脚手板和挡脚板→挂安全网→架体检查验收
2、架体拆除流程
架体检查→拆除安全网→拆除脚手板→上部架体→拆除斜拉杆→拆除下部架体→拆除底层纵向水平杆、横向水平杆
5.2 施工方法
1、架体搭设
（1）第一步架体搭设
①第一步架体搭设顺序：立杆（@3000mm）放置在高度为100m的φ55×2.5mm套筒固定→搭设内、外纵向水平杆→搭设横向水平杆→铺设脚手板→安装第二道纵向水平杆、横向水平杆、护身栏杆→架体与建筑物拉结。
②在搭设架体时，操作人员配戴好安全带，安装底层的纵向水平杆和横向水平杆。
③在立底杆时，长短管要间隔错开，要求底层相邻立杆长度相差3m，使立杆接头不在同步同跨内。转角处的立杆根数要确保四根。
④先安装纵向水平杆时，然后安装横向水平杆，横向水平杆与纵向水平杆用扣件联结固定，同时在身后铺设脚手板，脚手板与横向水平杆绑扎好。纵向扫地杆应采用直角扣件固定在距底不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
⑤在搭好的第一步架体后，架体用横向水平杆与建筑物的钢筋砼柱联结，水平方向每四根立杆拉结一处。
（2）每搭完一步脚手架后，均应按质量要求进行步距、纵距、横距及立杆的垂直度的校正。
（3）在搭好的第二步架体后，及时按图对架体进行拉结固定，同时在四周的大角部位安装斜拉φ12.5钢丝绳。注意斜拉钢丝绳必须等砼强度达到C15以上方可进行安装。拉绳用花篮螺栓调整松紧，要求松紧适度，以钢丝绳轻微受力为宜。每根钢丝绳用不少于3只Y4-12骑马式绳卡固定，绳卡必须按规定要求绑扎，工长要对其进行检查。
（4）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，相邻两根立杆的接头位置应错开布置在不同的步距内，并应错开500mm。立杆接头与相邻的纵向水平杆距离不宜大于步距的1/3。
（5）纵向水平杆应设置在立杆内侧，其长度不应小于3跨；纵向水平杆接长采用对接扣件连接，接头应交错布置，两根相邻纵向杆的接头应错开布置在不同步或不同跨间内，不同步或不同跨两个相邻的接头在水平方向错开的距离不应小于立杆距离500mm。各接头中心至最近主节点的距离不应大于纵距的1/3。
（6）剪刀撑的设置：
①在架体的外侧立面整个长度和高度上连续设置剪刀撑。
②每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在450～600之间。
③剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。
④剪刀撑斜杆的接长应采用搭接，斜杆搭接长度不应小于1m，应等间距设置3个旋转扣件连接固定，严禁采用对接扣连接。
（7）连墙杆的设置：
①连墙件应从底层第一步纵向水平杆处开始设置，按照两步三跨的间距布置。为了施工安全，本工程采用刚性连墙件和柔性连墙件（楼面预埋Φ6.5圆钢）相结合的连接方式，连墙件水平方向沿每根框架柱设置。当框架柱间距超过4.5m时，可在楼板上（尽量选择在梁处）预埋钢管做为刚性连接点（钢管埋入砼中300mm，外露部分不少于300mm），高度方向隔步设置；柔性连墙件采用在砼梁板预埋钢筋的形式，其预埋深度不小于200mm，同时在该连墙件附近用小横杆顶住砼立面，即“一拉一顶”。
②当架体搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300mm。
（8）剪刀撑、横向斜撑和连墙件应随立杆、纵向和横向水平杆等同步搭设。
（9）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。当脚手架施工操作层高出连墙杆二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。
（10）脚手板的铺设：
①架子的最底层、中间层（即每隔3.05×3=9.15m）、顶层（施工层）必须满铺脚手板；脚手板采用对接平铺，脚手板应设置在三根横向水平杆上，接头处必须设两根横向水平杆，脚手板外伸长100～150mm。
②作业层脚手板应铺、铺稳，离开墙面100mm。
（11）在脚手架外排内侧从上至下满挂密目安全网，每步均用尼龙绳将安全网与纵向水平杆系牢，间距250mm～300mm。安全网之间的竖缝采用22#铁丝绑扎。架子首层设双层密目安全网进行防护。
5、在建筑物首层的交通道口、井架入口、运输道、人常活动处应采用钢管扣件搭设安全防护棚（与外架分隔），棚顶分二层防护，两层之间的距离为300mm。顶部用双层脚手板按纵横方向分别满铺，并用直径1.2mm的镀锌钢丝绑扎固定在横杆上。脚手板上满盖安全网。
6、架体在搭设完毕后由项目部质安员组织有关部门进行检查。进行分段验收，并作好验收记录。合格后方可投入使用，不合格的部位要进行整改合格后方可使用。
7、脚手架的拆除：
（1）严格遵守架体拆除顺序，拆除必须由上而下逐层进行，严禁上下同时作业；后安装者先拆，先安装者后拆。
（2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。
（3）当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
（4）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应按规定设置连墙件和横向斜撑加固。
（5）运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。

6 验收标准和质量要求
6.1 验收标准
《建筑施工安全检查标准》（JGJ59-99）表3.0.4-1总分10分，要求全部符合要求，达到10分。
检查和验收应符合《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）8.1、8.2要求。
6.2 质量标准
在主节点处固定横向水平，纵向水平、剪刀撑、横向斜撑等用直角扣件、旋转扣件的中心点的相互距离不得大于150mm。
各接头中心至主节点的距离不宜大于步距的1/3。
对接扣件开口要朝上或朝内。
各杆件端头伸出扣件边的长度不小于100mm。
允许偏差：立杆垂直度2m高 ±7mm 间距±20mm 纵距±50mm 横距±20mm 横向水平杆单根两端高差±20mm 同跨两根高差±10mm
6.3 检查和验收
1、脚手架要在以下阶段进行检查和验收
作业层上施工荷载前
每搭设达到设计高度后
遇有六级及以上大风或大雨后
停用超过一个月
2、每星期对脚手架检查下列项目
杆件的设置和连接，连墙件、支撑等构造是否符合要求
扣件螺是否松动，底座是否松动
安全防护措施是否符合要求
是否超载
7 安全文明施工保证措施
7.1 材质及其使用的安全技术措施
扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。
对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。
外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。
严禁将外径48mm与51mm的钢管混合使用。
7.2 脚手架搭设的安全技术措施
(一)、落地式钢管脚手架搭设施工工艺
落地式脚手架搭设的工艺流程为：场地平整、夯实→材料配备→定位设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→挡脚手板→扎防护栏杆→扎安全网
定距定位：根据构造要求在建筑物四周用尺量出由外立杆离墙的距离，并做好标记。垫板、底座应准确地放在定位线上，垫板必须铺设平稳，不得悬空。
（1）、地基处理：搭设场地必须平整。因地下室工程防水的需要，在脚手架开始搭设的时候，地下室回填土未回填，即脚手架基础直接落到地下室底板地基上。因此，先在脚手架外围开挖一道排水沟,排除雨水,再对基础素土夯实,浇灌80厚C20砼垫层.在基础上设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。
（2）、立杆:全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
（3）、大横杆：大横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
（4）、小横杆:每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。
（5）、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。
（6）、剪力撑：本脚手架采用剪力撑与横向斜撑相结合的方式，随立柱纵横向水平杆同步搭设，用通长剪力撑沿架高连续布置。剪力撑每6步4跨设置一道，斜杆与地面的夹角在45-60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2-4个扣接点。所有固定点距主节点距离不打于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度不小于100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离不小于10cm.
（7）、脚手板：脚手板采用木架板，厚5cm，宽30cm，长度不小于3m。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在3根横向水平杆上，并在两端用铁丝固定。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不打鱼15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现探头和空挡现象。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙杆可靠连接后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。
双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内外排两立杆的连线要与墙面
脚手架搭设采用双排单立杆。立杆离结构外沿0.2m，横距为1.2m，纵距为1.5m，大横杆布局为1.8m.
（8）、连墙件：连墙件采用刚性连接，垂直间距为3.6,水平间距为4.5m，连墙杆用ф48×3.5的钢管，它与脚手架和建筑物的连接采用直角扣件。连墙件横竖向顺序排列，均匀布置，与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。
（9）、防护设施：脚手架要满挂全封闭式的密目安全网采用1.8×6.0米的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下部架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。相隔0.8m,两侧用脚手板绑扎，并用安全网封闭维护。

。
7.3 脚手架上施工作业的安全技术措施
结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于2kN/m2，确保较大安全储备。不得将模板、支架、缆风绳、泵送混凝土的输送管等固定在脚手架上；严禁悬挂起重设备。
施工时不允许多层同时作业，同时作业层数不得超过一层。
当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。
定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
雷雨天气和有六级以上大风时，禁止高空作业人员施工。
在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。
在施工现场，凡距离建筑物5米以内的高低压输电路均应采取措施，加以保护，防止钢管与电源接触伤人。
大风雨过后或暂停工程复工时，应对脚手架进行详细检查，发现有立杆沉陷、悬空、接头松动、架子歪斜等问题，应及时处理。
7.4 脚手架拆除的安全技术措施
拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。
架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。
拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。
在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
每天拆架下班时，不应留下隐患部位。
拆架时严禁碰撞脚手架附近电源线，以防触电。
所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。
拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。如采用塔吊吊钢管，应分别按不同长度的钢管进行绑扎起吊。
7.5 职业健康管理措施
搭设脚手架人员必须是经过考核合格的专业架子工，上岗人员必须定期体检，合格者方可上岗。
搭设脚手架人员必须正确戴安全帽，系安全带，穿防滑鞋。
脚手架的构件质量与搭设质量应按规范进行检查验收，合格后方可准许使用。
作业层上的施工荷载应符合要求，不得超载，不得将模板支架．缆风绳．泵送砼和砂浆的输送泵等固定在脚手架上，严禁悬挂起重设备。
当有六级及六级以上大风和雨雪天气时应停止脚手架搭设与拆除作业。雨雪后上架作业应有防滑措施，并应扫除积雪。
脚手架的安全检查与维护应按规范规定进行，安全网应按有关规定搭设或拆除。
在脚手架使用期间，严禁拆除下列杆件：
①主节点处的纵．横向水平杆，纵横向扫地杆。
②连墙件。
临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。
在脚手架上进行电气焊作业时，必须有防火措施和专人看守。
工地临时用电线路的架设及脚手架接地．避雷措施等，应按规定设置。
搭拆脚手架时财面应设围护栏和警戒标志，并有专人看守，严禁非操作人员入内。
7.6 文明施工措施
进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
进入施工现场的人员要爱护场内的各种设施和标示牌，不得随意拆除和移动标示牌。
严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。
上架子作业人员上下均应走人行梯道，不准攀爬架子。
护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。
脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。
不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。
不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。
在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板，以及扣件绑扎扣等所有架子部件。
拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。
脚手架使用时间较长，因此在使用过程中需要进行检查，发现杆件变形严重、防护不全、拉结松动等问题要及时解决。
要保证脚手架体的整体性，不得与施工电梯一并拉结，不得截断架体。
施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。
不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。
脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。
施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。
运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。
六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物。若有则应随时清扫，并要采取防滑措施。
7.7 应执行的强制性条文
本外架施工和使用期间应执行的强制性条文如下，应重点检查：
1、钢管上严禁打孔。
2、当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；
3、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；
4、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
6、连墙件必须采用可承受拉力和压力的构造。
7、高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；
8、一字型、开口型双排脚手架的两端均必须设置横向斜撑；
9、脚手架必须配合施工进度搭设，一次高度不应超过相邻连墙件以上两步。
10、严禁将外径48mm与51mm的钢管混合使用；
11、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。
12、拆除作业必须由上而下逐层进行，严禁上下同时作业；
13、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；
14、各构配件严禁抛掷至地面；
15、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；
16、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
17、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。
18、在脚手架使用期间，严禁拆除下列杆件：
1）主节点处的纵、横向水平杆，纵、横向扫地杆；
2）连墙件。
8 、落地式脚手架计算
地下室至一层采用双排落地式外脚手架，立杆横距B=0.8纵距l=1.5m，楼层步距1.8m,小横杆挑出b=0.2m，连墙杆纵向间距l0=3.6m（2步架），水平间距3.6m，考虑脚手片四层，作业层二层，
1)、立杆承载力的验算：
由于内立杆所承担的荷载较外立杆大(多一个小横杆的挑出部分)，所以验算底层内立杆的受压承载力。
a、不考虑风荷载
施工荷载
P1 =B/2×l×q1×n1
=0.8/2×1.5×3.0×2=3.6kN
式中 q1——施工荷载，q1=3.0kN/m2；
n1——同时作业层数，n1=2.0。
脚手板荷载
P2 =(B/2+b)×l×q2×n2
=(0.8/2+0.2)×1.5×0.35×4=1.680kN
式中 q2——脚手板荷载，q2=0.35kN/m2；
n2——脚手板铺设层数，n2=4.0。
脚手架自重
P3 =n3[q3(h+l+B/2+b)+Q]
=6×[0.033(1.8+1.5+0.8/2+0.2)+0.020] =1.0548kN
式中 q3——钢管自重，q3=0.038kN/m(φ48×3.5)；
Q——扣件重，按二个直角扣件计算，Q=0.020kN；
n3——立杆步数；n3=6
底层每根立杆所承担的轴心压力N
N=[γG(P2+P3)+ γQP1]
=[1.2×(1.680+1.0548)+ 1.4×3.6]=6.8818kN
立杆的计算长度为连墙杆的间距l0=kμh
l0=1.155×1.5×1.8=3.119
I=3.14×(4.84－4.14)/64=12.18cm4
A=3.14×(4.82－4.12)/ 4=4.89cm2
i=(I/A)1/2=1.578cm
长细比λ=l0/ i =3119/15.78=197.6
查表得φ=0.185
N/φA=6881.8/（0.185×489）
=76.07mm2 <f=205N/mm2, 此脚手架安全。
2)、考虑风荷载作用时脚手架的结构计算
N=1.2(P2+P3)+0.85×1.4P1
=1.2(1.68+1.0548)+0.85×1.4×3.6=7.566KN
Wk=βzμsμzW0
式中 Wk——风荷载标准值（KN/m2）；
βz——Z高度处的风振系数，取βz=1.0；
μs——风荷载体型系数，取μs=0.35；
μz——风压高度变化系数；
W0——基本风压（KN/m2）取W0=0.55KN/m2。
因底层立杆所受轴压力最大，所以对此杆件进行验算。
选用离地面5m处的风压值，μz=0.74
Wk=βzμsμzW0=0.35×0.74×0.55=0.1425KN/m2
立杆的纵距l=1.5m，故作用在每根立杆上的风荷载值
q=l×Wk=1.5×0.1425=0.2137KN/m
Mw=0.078ql02=0.078×0.2137×5.52=0.504KN·m
立杆的截面面积A=489mm2
截面抵抗矩W=4492mm2
长细比λ=l0/i=256
故立杆的欧拉临界力
Ne=π2EA/λ2=π2×2.0×105×489/2562=14.71KN
立杆的稳定系数φ=0.112
N/φA+ Mw/W=7566/(0.185×489)+504000/4492=
195.834/mm2<f=205N/mm2
脚手架安全

1） 重大危险源及预防措施
a) 重大危险源
卸料平台两边的防护栏杆没有达到1.2M高；
架子工作业没有配备工具袋；
不配戴或不正确配戴安全防护用具；
外架搭拆时无安全标志和警示牌。
b) 预防措施
卸料平台两边的防护栏杆采用钢管搭设，高度达到1.2M高；
项目部给每个外架操作工发放一个工具袋，把所有的工具装入工具袋中，以便于工作。
搭设脚手架人员必须正确戴安全帽，系安全带，穿防滑鞋；
外架搭设过程中和完成后挂设各种相关安全标志和警示牌，如“必须系好安全带、当心坠落”等。
c) 应急预案

高空跌落和物体打击应急预案

责任对象
发现
确认
发现人紧急措施
报告接
受部门
现场救助
现场保护
伤亡判断
事故处理
问题分析记录
发现人

高空跌落或打击
Ø 立即报急救组
Ø 报告120
Ø 帮助受伤者

协助救助

现场最高负责人

立即赴
现场
组织人员救助
保护现场
核实伤亡情况

120

立即赴
现场
执行救助

项目
安全组长

立即赴
现场
Ø 组织人员救助，
Ø 按职责分工进行，确保人员生命安全

核实伤亡情况
立即组织事故调查
记录事故发生的经过和原因分析，必要时包括预防措施制定、验证和培训。
应急
协调员

立即赴
现场
协助医务人员工作

协助调查

急救组

送医院抢救
