混凝土技术交底1.doc

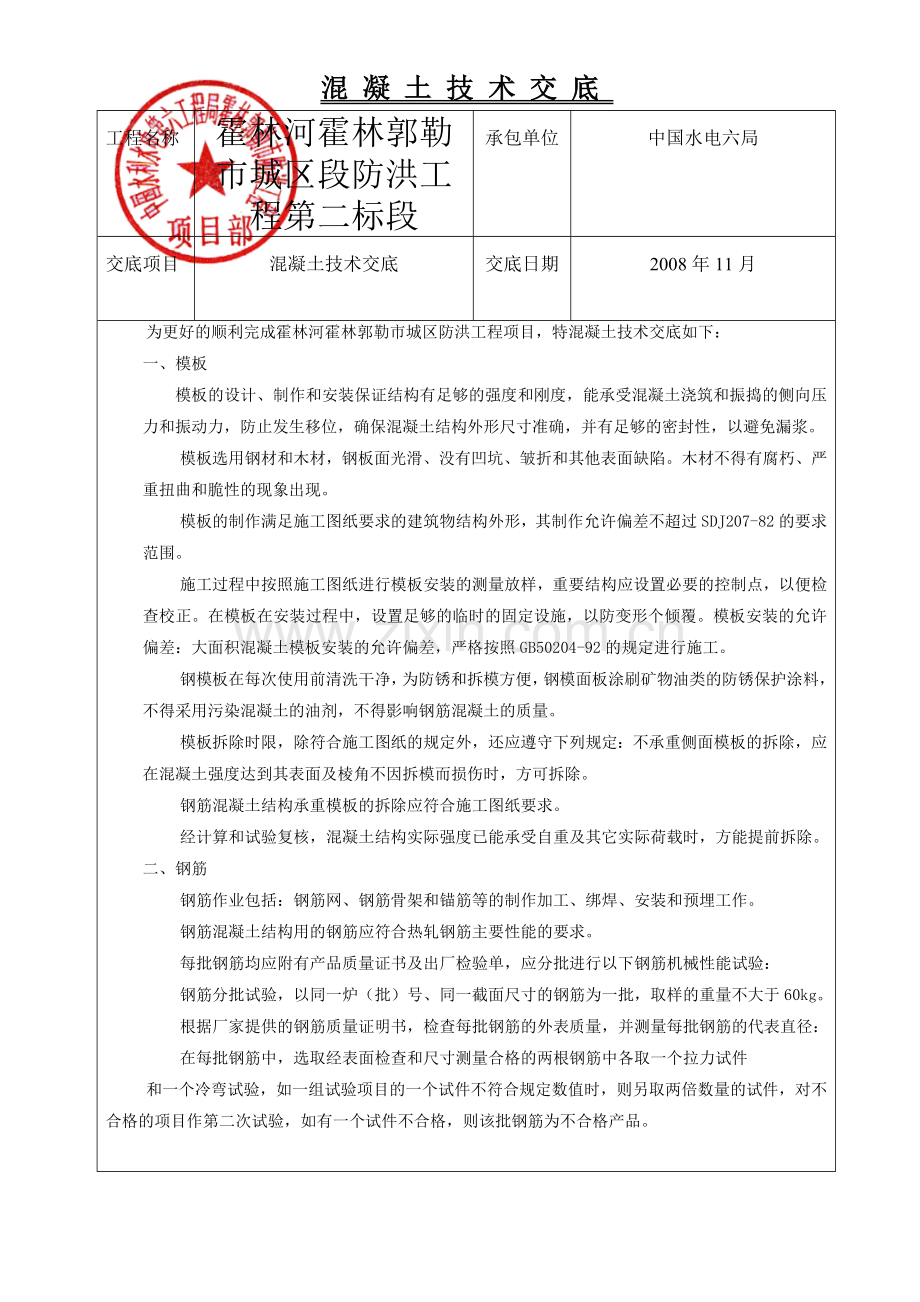

混 凝 土 技 术 交 底
工程名称
霍林河霍林郭勒市城区段防洪工程第二标段
承包单位
中国水电六局
交底项目
混凝土技术交底
交底日期
2008年11月

为更好的顺利完成霍林河霍林郭勒市城区防洪工程项目，特混凝土技术交底如下：
一、 模板
模板的设计、制作和安装保证结构有足够的强度和刚度，能承受混凝土浇筑和振捣的侧向压力和振动力，防止发生移位，确保混凝土结构外形尺寸准确，并有足够的密封性，以避免漏浆。
模板选用钢材和木材，钢板面光滑、没有凹坑、皱折和其他表面缺陷。木材不得有腐朽、严重扭曲和脆性的现象出现。
模板的制作满足施工图纸要求的建筑物结构外形，其制作允许偏差不超过SDJ207-82的要求范围。
施工过程中按照施工图纸进行模板安装的测量放样，重要结构应设置必要的控制点，以便检查校正。在模板在安装过程中，设置足够的临时的固定设施，以防变形个倾覆。模板安装的允许偏差：大面积混凝土模板安装的允许偏差，严格按照GB50204-92的规定进行施工。
钢模板在每次使用前清洗干净，为防锈和拆模方便，钢模面板涂刷矿物油类的防锈保护涂料，不得采用污染混凝土的油剂，不得影响钢筋混凝土的质量。
模板拆除时限，除符合施工图纸的规定外，还应遵守下列规定：不承重侧面模板的拆除，应在混凝土强度达到其表面及棱角不因拆模而损伤时，方可拆除。
钢筋混凝土结构承重模板的拆除应符合施工图纸要求。
经计算和试验复核，混凝土结构实际强度已能承受自重及其它实际荷载时，方能提前拆除。
二、 钢筋
钢筋作业包括：钢筋网、钢筋骨架和锚筋等的制作加工、绑焊、安装和预埋工作。
钢筋混凝土结构用的钢筋应符合热轧钢筋主要性能的要求。
每批钢筋均应附有产品质量证书及出厂检验单，应分批进行以下钢筋机械性能试验：
钢筋分批试验，以同一炉（批）号、同一截面尺寸的钢筋为一批，取样的重量不大于60kg。
根据厂家提供的钢筋质量证明书，检查每批钢筋的外表质量，并测量每批钢筋的代表直径：
在每批钢筋中，选取经表面检查和尺寸测量合格的两根钢筋中各取一个拉力试件
和一个冷弯试验，如一组试验项目的一个试件不符合规定数值时，则另取两倍数量的试件，对不合格的项目作第二次试验，如有一个试件不合格，则该批钢筋为不合格产品。

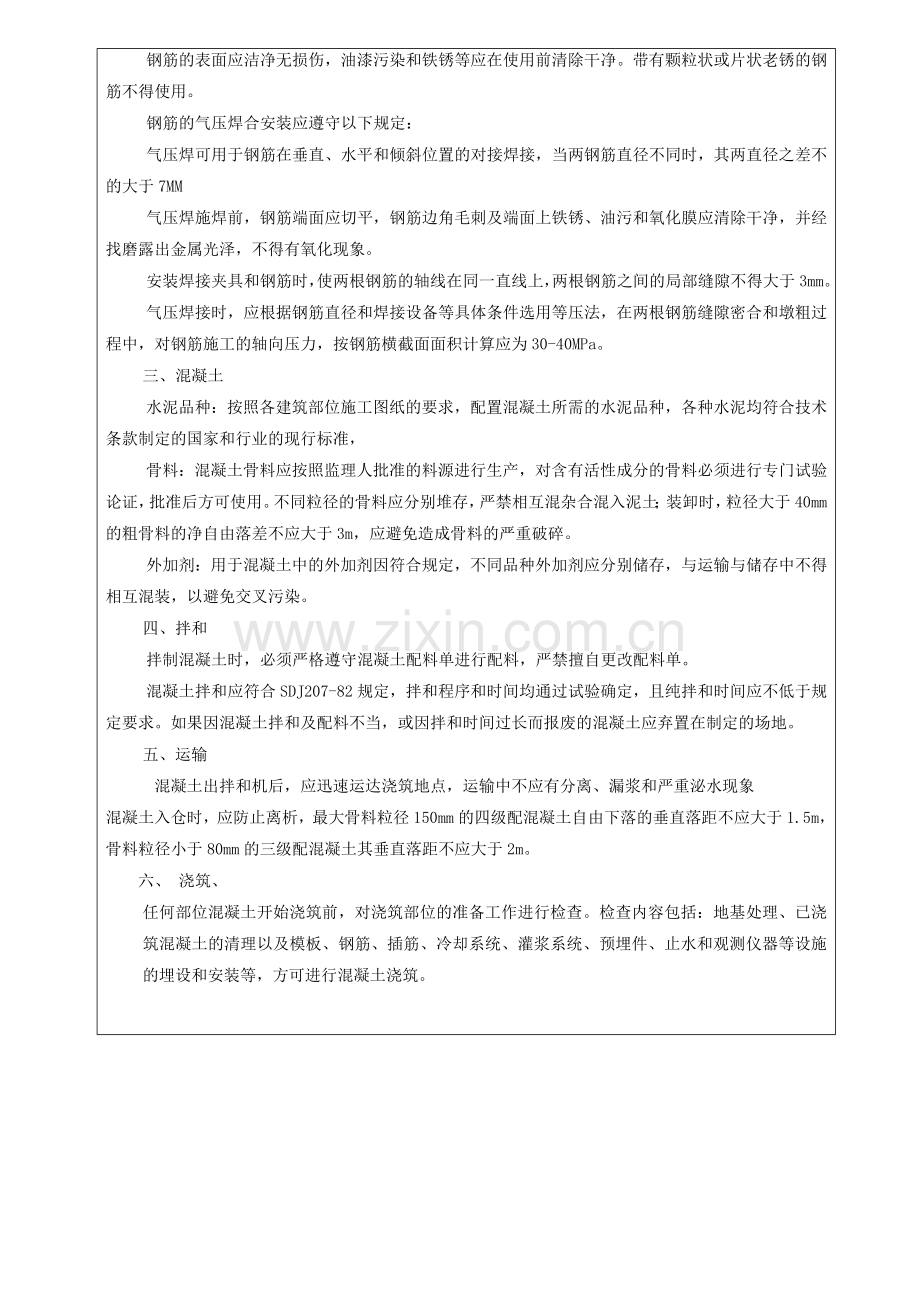

钢筋的表面应洁净无损伤，油漆污染和铁锈等应在使用前清除干净。带有颗粒状或片状老锈的钢筋不得使用。
钢筋的气压焊合安装应遵守以下规定：
气压焊可用于钢筋在垂直、水平和倾斜位置的对接焊接，当两钢筋直径不同时，其两直径之差不的大于7MM
气压焊施焊前，钢筋端面应切平，钢筋边角毛刺 及端面上铁锈、油污和氧化膜应清除干净，并经找磨露出金属光泽，不得有氧化现象。
安装焊接夹具和钢筋时，使两根钢筋的轴线在同一直线上，两根钢筋之间的局部缝隙不得大于3mm。
气压焊接时，应根据钢筋直径和焊接设备等具体条件选用等压法，在两根钢筋缝隙密合和墩粗过程中，对钢筋施工的轴向压力，按钢筋横截面面积计算应为30-40MPa。
三、 混凝土
水泥品种：按照各建筑部位施工图纸的要求，配置混凝土所需的水泥品种，各种水泥均符合技术条款制定的国家和行业的现行标准，
骨料：混凝土骨料应按照监理人批准的料源进行生产，对含有活性成分的骨料必须进行专门试验论证，批准后方可使用。不同粒径的骨料应分别堆存，严禁相互混杂合混入泥土；装卸时，粒径大于40mm的粗骨料的净自由落差不应大于3m，应避免造成骨料的严重破碎。
外加剂：用于混凝土中的外加剂因符合规定，不同品种外加剂应分别储存，与运输与储存中不得相互混装，以避免交叉污染。
四、 拌和
拌制混凝土时，必须严格遵守混凝土配料单进行配料，严禁擅自更改配料单。
混凝土拌和应符合SDJ207-82规定，拌和程序和时间均通过试验确定，且纯拌和时间应不低于规定要求。如果因混凝土拌和及配料不当，或因拌和时间过长而报废的混凝土应弃置在制定的场地。
五、 运输
混凝土出拌和机后，应迅速运达浇筑地点，运输中不应有分离、漏浆和严重泌水现象
混凝土入仓时，应防止离析，最大骨料粒径150mm的四级配混凝土自由下落的垂直落距不应大于1.5m，骨料粒径小于80mm的三级配混凝土其垂直落距不应大于2m。
六、 浇筑、
任何部位混凝土开始浇筑前，对浇筑部位的准备工作进行检查。检查内容包括：地基处理、已浇筑混凝土的清理以及模板、钢筋、插筋、冷却系统、灌浆系统、预埋件、止水和观测仪器等设施的埋设和安装等，方可进行混凝土浇筑。

浇筑间歇时间：
混凝土浇筑应保持连续性，浇筑混凝土允许间隙时间应按试验确定，若超过允许间隙时间，则应按工作缝处理。两相邻块浇筑间隙时间不得小于72h。
浇筑层厚度：
混凝土浇筑层厚度，应根据搅拌、运输和浇筑能力、振捣器性能及气温因素确定。
浇筑层施工缝面的处理：
在浇筑分层的上层混凝土层浇筑前，应对下层混凝土的施工缝面，按监理批准的方法进行冲毛或凿毛处理。
七、养护和表面保护
针对本工程建筑物的不同情况，按监理指示选用洒水或薄膜进行养护。
洒水养护：应在混凝土浇筑完毕后12h~18h内开始进行，在干燥、炎热气候条件下，应延长养护时间至少28天以上。
薄膜养护：在混凝土表面涂刷一层养护剂，形成保水薄膜。涂料应不影响混凝土质量。
混凝土表面保护严格按照规定进行混凝土表面保护。
八、止水和伸缩缝
止水设施的型式、尺寸、埋设位置和材料的品种规格应符合图纸的规定。
金属止水片应平整、干净、无砂眼和钉孔，止水片的衔接按其厚度分别采用折叠、咬接或搭接方式，其搭接长度不得小于20mm。咬接和搭接部位必须双面焊接。
塑料止水片或橡胶止水片的安装应防止变形和撕裂。
安装好的止水片应加以固定和保护。
伸缩缝混凝土表面应平整、洁净、当有蜂窝麻面时按规定处理，外露铁件应割除。
中国水利水电第六工程局工程公司工程部
接受人：
中国水利水电第六工程局霍林河霍林郭勒市防洪工程项目部
交底人：
