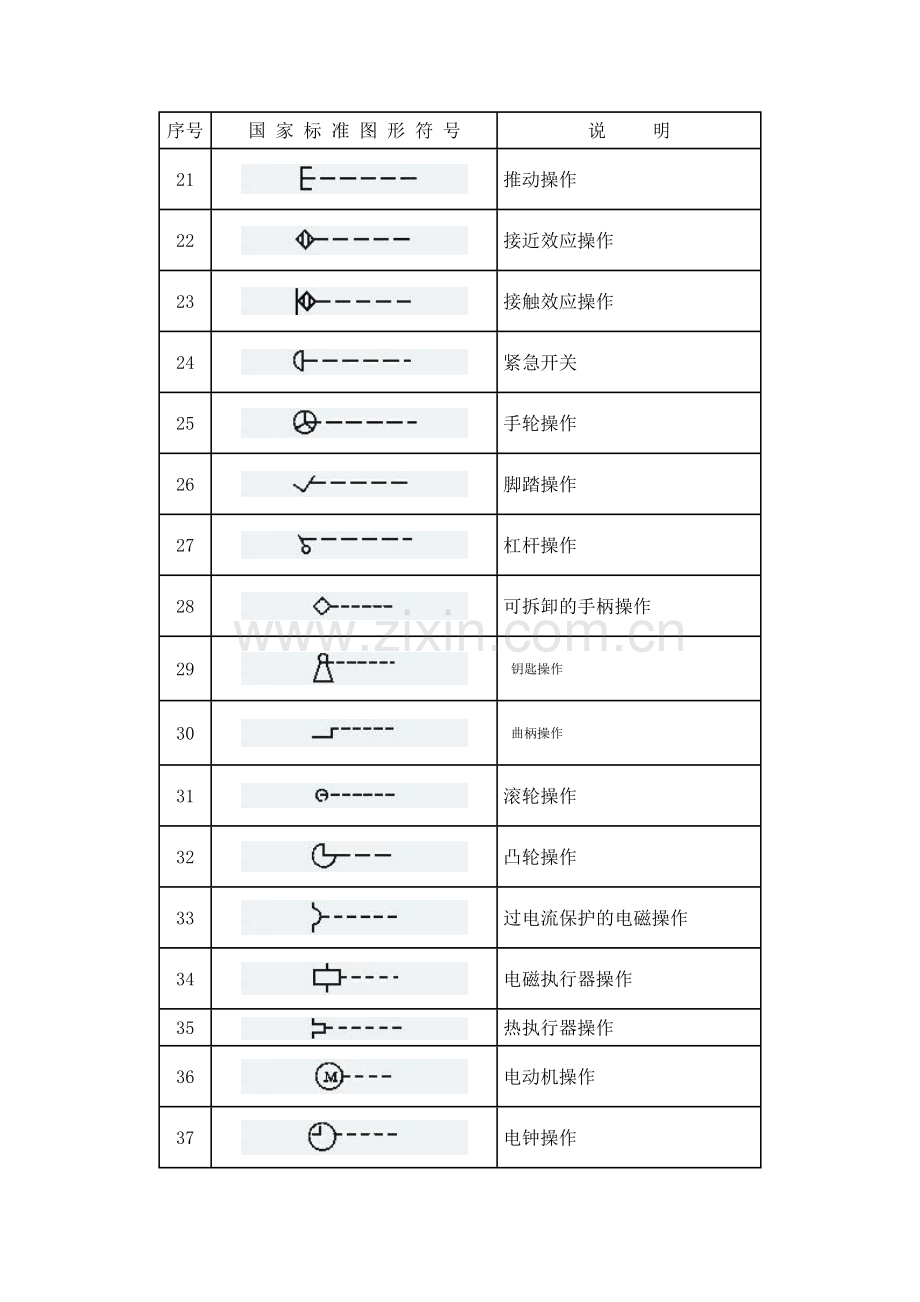

序号
国 家 标 准 图 形 符 号
说   明
21

推动操作
22

接近效应操作
23

接触效应操作
24

紧急开关
25

手轮操作
26

脚踏操作
27

杠杆操作
28

可拆卸的手柄操作
29

钥匙操作
30

曲柄操作
31

滚轮操作
32

凸轮操作
33

过电流保护的电磁操作
34

电磁执行器操作
35

热执行器操作
36

电动机操作
37

电钟操作
非 电 量 控 制 及 其 他
38

液位控制
39

计数控制
40

流体控制

机  械  控  制
1

机械的连接
气动的连接
液压的连接
2

具有力或者运动指示方向的机械连接
3

延时动作
注：三角为指向返回方向
4

自动复位
注：三角为指向返回方向
5

定位 非自动复位
6

脱离定位
7

进入定位
8

两器件间的机械联锁
9

脱扣的锁扣器件
10

扣住的锁扣器件
11

堵塞器件
12

向左边移动被堵塞的已堵住的堵塞器件
13

机械联轴器、离合器
14

脱开的机械联轴器
15

连接的机械联轴器
操 作 件 和 操 作 方 法
17

一般情况下手动控制
18

受限制的手动控制
19

拉拔控制
20

旋转控制
41

气流控制
42

温度控制
(θ可用t代替)
43

压力控制
44

滑动控制
45

端子
导 线 的 连 接
46

可拆卸的端子
47

连接点
交 流 器 方 框 符 号
48

交换器一般符号
转换器一般符号
49

直流交流器
50

整流器
51

桥式全波整流器
52

逆变器
53

整流器/逆变器
电 动 机 启 动 器 的 方 框 符 号
54

电动机起动器的一般符号
55

步进起动器
56

调节-起动器
57

带自动释放的起动器
58

可逆式电动机直接在线接触器式起动器
可逆式电动机满压接触器式起动器
59

星-三角起动器
60

自耦变压器式起动器
61

带可控整流器的调节-起动器
